汽车维修用钢制坡道承载结构设计

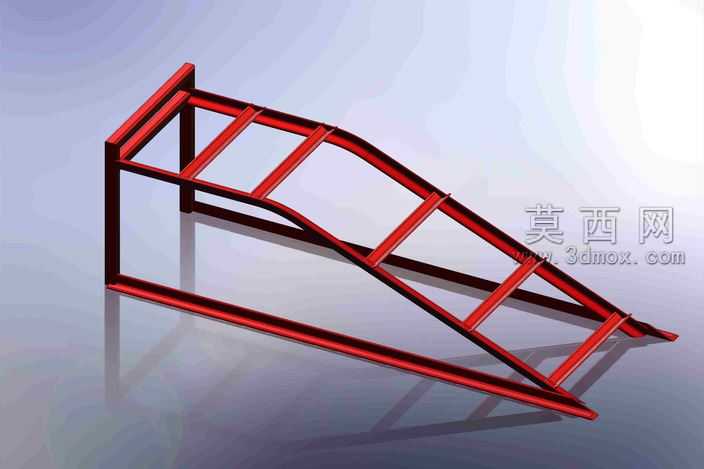

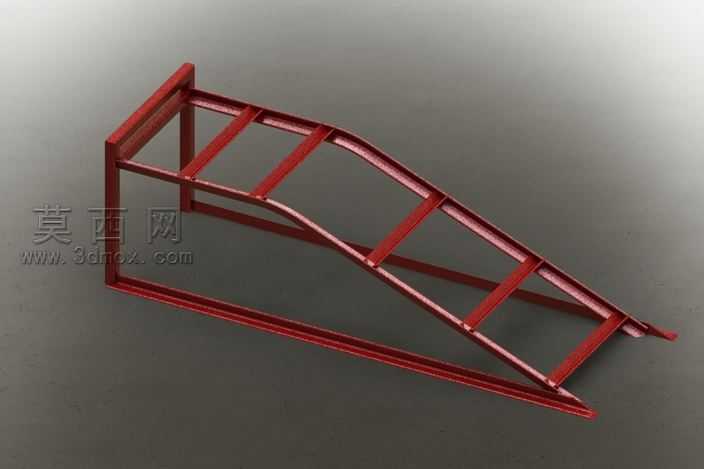

本作品为汽车维修场景使用的钢制坡道三维建模成果，建模阶段采用参数化设计思路，先基于车辆维修时的常规抬升高度、轮胎通行宽度、家用乘用车整备质量上限确定整体轮廓参数，以矩形钢管作为基础建模单元，先搭建坡道底部的水平支撑底座，再延伸出倾斜的爬坡段框架，最后在爬坡段顶端设置水平驻车平台，各段衔接处做圆弧过渡处理，避免轮胎通行时出现卡滞问题。结构设计上采用等距分布的横向肋条作为承载加强结构，肋条间距经过反复校核，既保证轮胎行驶时的摩擦力足够，不会出现打滑问题，又能在满足承载强度的前提下尽可能减少材料用量，降低坡道整体自重，方便单人搬运挪动。框架的所有连接节点均采用满焊连接的结构逻辑，在三维建模时对焊缝位置做了精细化处理，还原实际焊接后的结构形态，保证整体结构的抗扭、抗弯折性能达标，即使车辆单侧车轮驶上坡道时也不会出现结构变形、侧翻的风险。材质渲染阶段，主体框架赋予高光泽红色金属漆材质，还原钢制坡道表面喷涂防锈漆的真实质感，同时添加细微的金属颗粒纹理，避免材质表现过于塑料化；坡道与地面接触的底部位置赋予哑光黑色耐磨橡胶材质，模拟实际产品的防滑垫结构，既可以增加坡道与地面的摩擦力，使用时不会出现滑移，也能避免钢制底座刮伤维修车间的环氧地坪。渲染场景采用简洁的影棚环境，添加柔和的环境光与定向主光源，精准投射出坡道的结构阴影，清晰展现框架的镂空结构与各部分的比例关系，同时在坡道表面添加微弱的环境反射效果，提升整体渲染的真实感。整个建模过程严格遵循实际加工工艺逻辑，所有管材的切割角度、拼接位置都符合钣金焊接加工的实际要求，不存在无法落地生产的异形结构，模型可直接用于生产加工前的结构校核、维修工具产品的展示宣传，也可作为汽车维修场景三维布局的配套素材使用。
