航空机载多通路集成式动力驱动泵结构

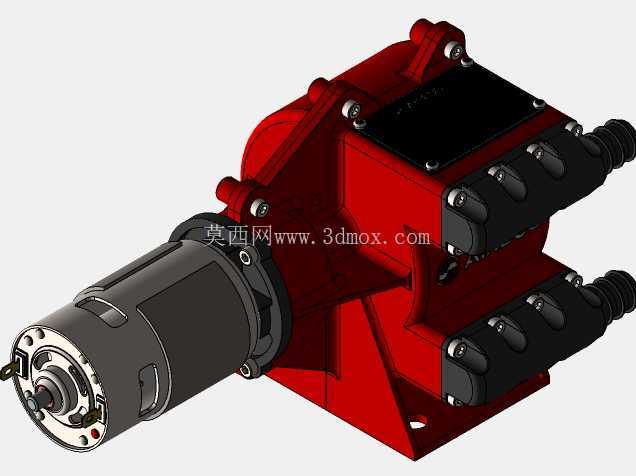

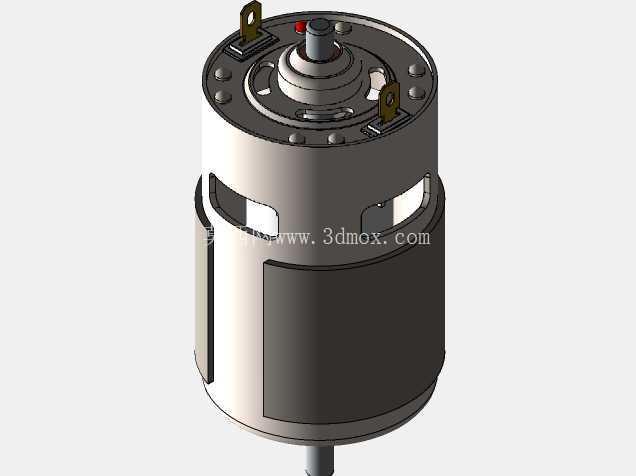

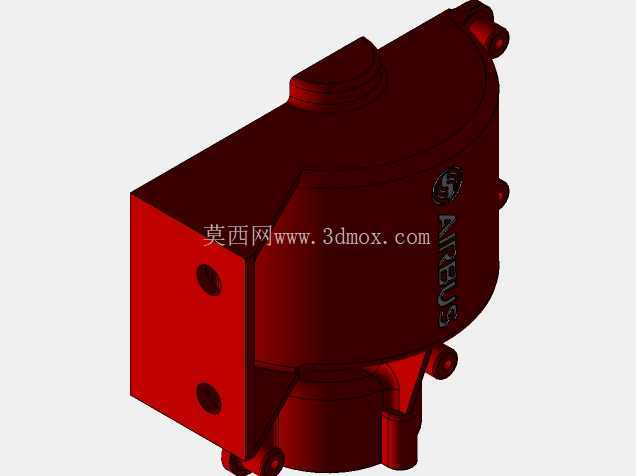

　　该泵体结构主要面向民用航空机载系统配套设计，适配空中客车系列机型的液压回路与燃油输送场景，承担飞控作动、燃油供给、辅助动力单元介质输送等核心功能，是保障机载系统运行可靠性的关键流体元件。从结构布局来看，整体采用驱动端与泵体端一体化集成设计，左侧为直流行星减速驱动单元，输出轴通过端面法兰与右侧红色铸铝泵壳直连，取消了传统外置联轴器结构，大幅压缩轴向安装尺寸，适配机载设备舱紧凑的安装空间要求。驱动单元外壳采用发黑处理的钢质结构，端面预留接线端子与安装定位孔，可直接适配机载28V直流供电回路，输出扭矩匹配多通路泵芯的负载需求，在额定转速下可同时为四路独立流体通路提供稳定压力输出。

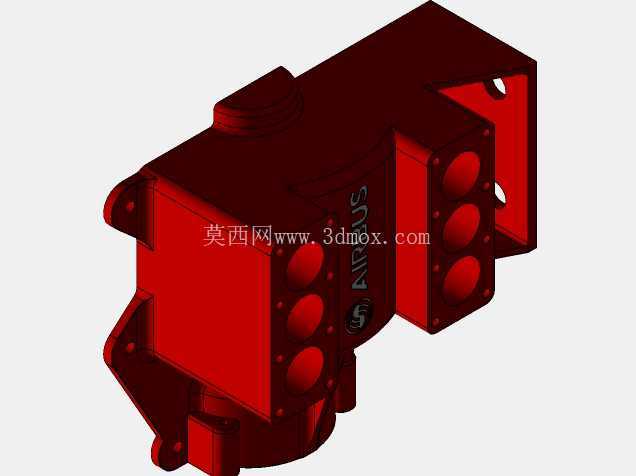

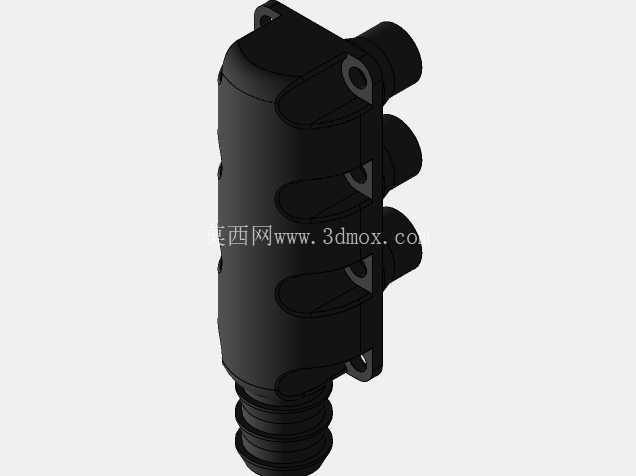

　　泵壳部分采用高强度铸铝合金一体铣削成型，表面做红色阳极氧化处理，兼顾轻量化与耐腐蚀要求，壳体上分布的螺栓孔用于固定上下端盖与内部流道隔板，端盖与壳体之间设置耐航空油的橡胶密封槽，可在高空低压、温差交变的工况下杜绝介质渗漏。泵壳右侧对称布置两排共四个流体接口，每个接口配备独立的手动截止阀结构，可在地面维护时单独切断对应通路，无需排空整个系统介质，大幅降低机务维护工作量。接口采用标准航空快插螺纹规格，可直接对接机载液压管路与燃油管路，无需额外转换接头。安装底座与泵壳为一体化铸造成型，底座上预留两个长圆形安装孔，可适配安装面的位置公差，安装时通过螺栓固定在设备舱的减震支架上，可抵消飞行过程中的振动载荷，避免泵体连接部位出现疲劳松动。

　　内部流道采用等径设计，四个通路的流道长度、转角半径完全一致，保证各通路输出压力偏差控制在允许范围内，适配飞控系统多作动器同步动作的压力供给需求，也可满足燃油系统多点供油的流量一致性要求。设计过程中重点考虑了机载工况的环境适应性，驱动单元与泵壳的连接部位设置动密封组件，可在-55℃到120℃的环境温度区间内稳定工作，承受飞行过程中的加速度载荷与冲击载荷。泵体整体重量控制在机载设备的重量配额范围内，相比传统分体式泵组重量降低30%左右，符合航空设备轻量化的设计趋势。

　　在结构细节上，驱动单元尾部预留编码器安装位，可根据需求选配转速反馈组件，实现泵输出流量的闭环控制，适配不同飞行阶段的介质流量需求；泵壳顶部的平整平面可粘贴设备标识标签，也可作为维护时的抬升受力点，方便机务人员拆装作业。各阀件的操作手柄采用防滑纹理设计，佩戴机务手套也可轻松操作，手柄的转动角度设置机械限位，避免过度转动损坏阀座密封结构。从安装边界来看，整体轴向尺寸从驱动端尾部到接口端面的距离适配主流窄体机设备舱的安装深度，径向最大尺寸为泵壳的方形轮廓，安装时周边预留的维护空间满足机务操作要求，无需拆卸周边其他设备即可完成泵体的更换与检修。该结构的建模过程中对所有配合面均做了公差标注，密封槽尺寸、接口螺纹规格、安装孔位均符合航空行业标准，可直接用于机载设备的选型参考与结构改进设计，也可作为航空流体元件教学的典型案例，帮助设计人员理解机载集成泵组的布局思路与设计要点。
