航模用高压金属齿伺服舵机结构设计

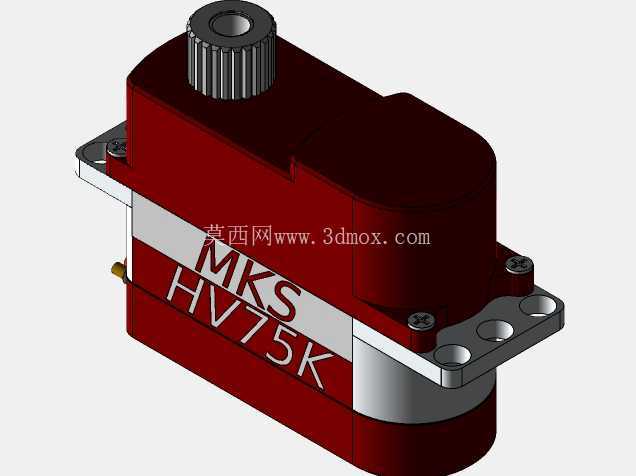

　　这款伺服执行单元主要面向小型航空模型的操纵面驱动场景设计，可适配固定翼航模的副翼、升降舵、方向舵偏转控制，也可用于小型多旋翼无人机的舵面调节、小型仿生机器人关节驱动、桌面级自动化装置的小角度往复执行场景，在需要精准角度控制、小体积大扭矩输出的轻量化执行场景中适配性较强。从结构设计逻辑来看，整体采用上下分体式壳体布局，上半部分壳体集成驱动电机与减速组安装腔，下半部分预留控制电路板与电位器反馈组件的安装空间，壳体侧边预留走线槽位，方便舵机信号线与电源线的引出，避免走线干涉舵机安装与摆臂转动。

　　输出轴采用金属齿结构，顶部设计标准花键齿形，可兼容市面上通用的金属舵机摇臂、舵盘配件，输出轴根部设置密封台阶，可减少飞行过程中灰尘、水汽侵入减速组内部，延长传动部件使用寿命。安装法兰采用双侧带安装孔的凸耳结构，安装孔位间距符合微型舵机的通用安装尺寸规范，可直接适配多数航模机身的预设舵机安装位，不需要额外修改安装孔位，安装时可通过橡胶减震垫圈固定，减少电机运转产生的振动传递到机身结构，提升飞行控制的稳定性。壳体侧面的标识区域采用凹印工艺标注产品型号，既不会额外增加壳体外形尺寸，也能避免标识在长期使用过程中被磨损脱落。

　　内部传动采用多级金属齿轮减速设计，在有限的壳体空间内实现较高的减速比，兼顾输出扭矩与响应速度，齿轮组的啮合间隙经过优化设计，既保证传动顺畅无卡滞，也能减少虚位对控制精度的影响，反馈电位器与输出轴直接联动，可实时反馈输出轴的实际偏转角度，配合控制电路实现闭环角度控制，角度控制精度可满足航模飞行时的操纵精度要求。从安装边界来看，整体外形为紧凑的类长方体结构，输出轴位于壳体顶部中心位置，双侧安装凸耳向外延伸，安装时需要预留的空间包含壳体本体尺寸、摇臂转动的最大回转半径，以及走线的弯折空间，避免舵机运转时摇臂与周边结构件发生碰撞。

　　壳体采用高强度工程塑料注塑成型，在保证结构强度的前提下尽可能降低自身重量，适配航模对配件重量的严苛要求，壳体拼接处采用止口定位加螺丝紧固的方式，既保证拼接精度，也方便后期拆解维护、更换磨损的齿轮部件。输出轴端部的限位结构可限制舵机的最大偏转角度，避免超程运转损坏内部齿轮与电位器组件，在实际选型使用时，可根据操纵面的实际偏转需求调整舵机的行程参数，匹配不同机型的操纵力矩与角度需求。这款舵机的结构设计充分考虑了航模应用场景的轻量化、高可靠性、易安装的需求，所有安装接口与尺寸都遵循行业通用规范，可直接替换同规格的其他型号舵机，不需要修改原有安装结构，在小型智能硬件、教学实验装置、小型自动化执行机构的设计中也可作为标准执行部件选用，结构设计上充分平衡了性能、重量、可靠性与安装兼容性的需求。
