KST X08微型伺服舵机结构设计

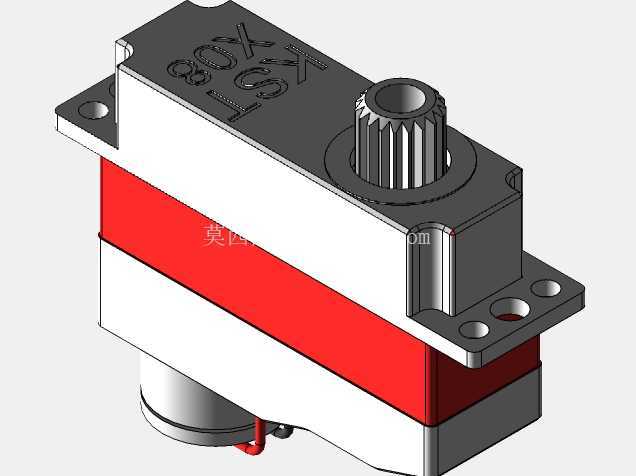

　　在航模舵面控制、小型自动化执行工位、精密云台调姿这类对执行元件体积、输出精度、响应速度有严苛要求的场景里，微型伺服舵机的结构合理性直接决定整套机构的运行可靠性。这款KST X08伺服的三维结构设计，完全围绕小空间安装场景的实际需求展开，没有冗余的结构凸起，所有安装基准面都做了公差适配的设计考量。从实际装配逻辑来看，这款舵机的上下壳体采用定位止口配合，止口深度控制在0.8mm，既保证了上下壳装配后的同轴度，又不会因为配合过深增加壳体脱模难度，壳体侧边的红色装饰条并非单纯的外观设计，其嵌入的槽体同时作为上下壳装配的辅助定位结构，涂胶密封时可以引导密封胶均匀填充，避免胶层溢出到壳体外侧影响外观。输出轴端采用金属齿形结构，齿形模数为0.3，配合带内花键的输出摇臂安装位，能够在输出额定扭矩时避免摇臂打滑，输出轴的支撑采用双轴承结构，靠近输出端的轴承承受径向负载，内侧轴承同时承受径向与少量轴向负载，抵消舵机带载启停时的轴向窜动。安装法兰边设计在舵机主体的上部，两个安装孔的中心距严格匹配微型舵机的通用安装规范，孔位做了沉头设计，适配M2规格的内六角螺丝，沉头深度控制在1.2mm，保证螺丝安装后头部不会高出法兰平面，避免和周边安装结构产生干涉。

　　舵机下部的出线位采用侧出设计，出线口做了圆弧过渡，避免线材在反复弯折时被壳体锐边割破绝缘层，出线位置的预留空间可以容纳线径1.2mm的三芯信号电源线，线材根部做了防拉脱的卡位结构，装配时线材卡入壳体的卡槽后，即使受到外部拉力也不会直接拉扯内部电路板的焊盘。从内部结构的布局逻辑来看，这款舵机的驱动电路板、减速齿轮组、驱动电机的排布采用轴向叠层设计，电机布置在壳体下部，减速齿轮组从电机输出轴向上逐级传递扭矩到顶部输出轴，电路板布置在齿轮组侧方的空余空间，最大化利用壳体内的有限空间，把整体外形的长宽高控制在极小的尺寸范围内，适配紧凑安装空间的需求。

　　在安装边界的设计上，这款舵机的主体截面为矩形，除上部安装法兰外，主体部分没有外凸的结构，安装时只需要预留对应尺寸的矩形安装腔即可，法兰边的下表面为安装基准面，平面度公差控制在0.05mm以内，保证安装后舵机主体和安装基面完全贴合，不会因为安装面倾斜导致输出轴受力不均，加速轴承磨损。输出轴的伸出长度做了严格控制，摇臂安装后，摇臂下表面和法兰上表面预留0.2mm的间隙，避免转动时摇臂和法兰面产生摩擦，增加不必要的负载损耗。在实际选型适配时，这款舵机可以直接替换同尺寸规格的其他微型舵机，安装孔位、输出轴齿形、出线方向都做了通用化设计，不需要修改原有安装结构即可完成替换。

　　结构设计时针对齿轮组的润滑预留了储油空间，齿轮啮合位置的壳体空腔可以填充适量润滑脂，长期运行时润滑脂不会因为齿轮转动被甩出壳体外部，延长齿轮组的维护周期。壳体的材质设计上，上下主壳体采用高强度工程塑料，输出轴、齿轮组采用金属材质，兼顾整体重量和结构强度，在航模应用场景下可以有效降低整机重量，同时保证带载能力满足舵面操控的需求。侧边的安装耳除了上部法兰的两个安装孔外，没有额外的固定结构，安装时只需要锁紧两颗固定螺丝即可完成舵机的固定，装配效率更高，适合批量装配的生产场景。输出轴的顶部做了中心定位孔，方便安装摇臂时快速找正中心，也可以适配带定位凸台的专用摇臂，进一步提升传动的同轴度。
