ESD5500E引擎速度控制器三维建模设计

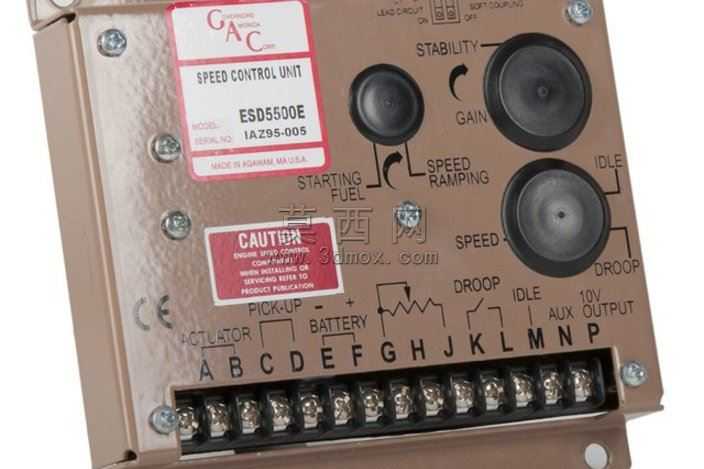

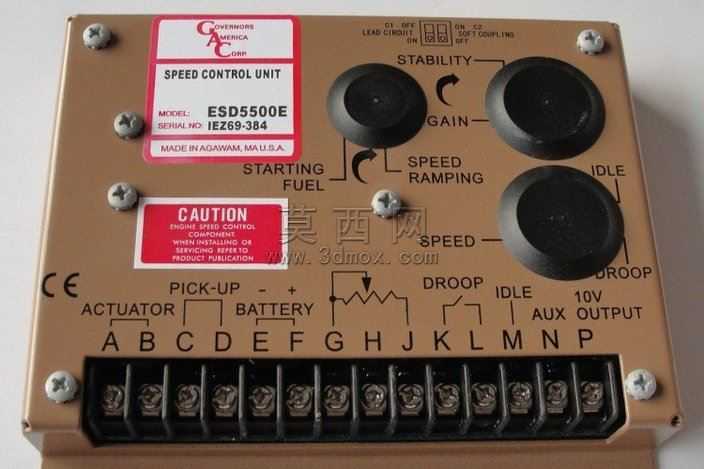

本作品为ESD5500E引擎速度控制器的三维参数化建模成果，建模过程严格参照实物外观尺寸与结构特征完成，首先通过多视角实物测绘获取壳体、调节旋钮、接线端子排、标识铭牌等部件的精准尺寸参数，在Autodesk Inventor环境下先完成基础金属壳体的实体建模，壳体采用钣金折弯加螺丝装配的结构还原，四个角的固定螺丝单独建模并还原十字槽细节，保证装配结构的真实感。随后完成三个核心调节旋钮的建模，分别对应稳定性、增益、速度调节功能，旋钮表面的防滑纹理、周边的功能标识箭头与文字都通过草图贴图与凸雕特征实现，还原实物的操作界面细节。底部的接线端子排按照A到P的16个接线位逐一建模，每个端子的金属接片、塑料隔层都做了细节还原，同时对应壳体上印刷的接线定义标识，包括ACTUATOR、PICK-UP、BATTERY、IDLE、DROOP等功能标注都通过纹理贴图精准呈现，保证模型与实物的标识信息完全一致。材质渲染阶段，壳体采用哑光棕褐色金属烤漆材质，调节旋钮采用黑色哑光工程塑料材质，接线端子的金属部分做了镀镍亮面质感处理，铭牌部分还原了红白配色的印刷标签效果，警示标签的红底白字细节也完整还原。建模过程中充分考虑了部件的装配层级关系，所有可拆卸部件都保留了独立的装配约束，可用于后续的拆装演示、工程图导出或者虚拟调试场景，模型整体比例精准，细节还原度高，既可以作为工控设备教学的演示素材，也可用于发动机控制系统的三维场景搭建、虚拟维修培训等用途，完整还原了这款经典引擎调速控制器的外观结构与功能布局特征。
