龙门式数控等离子切割设备结构设计

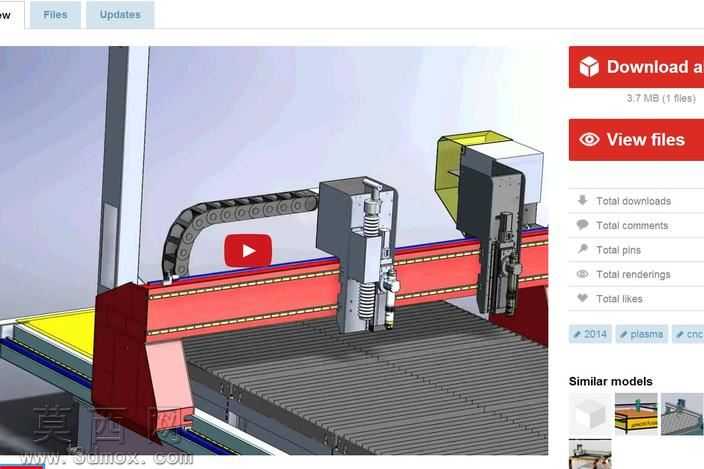

本作品为龙门式数控等离子切割设备的三维建模设计，整体采用经典龙门跨距布局，建模过程中严格遵循工业等离子切割机的实际结构比例，对设备各功能模块进行了精细化还原。建模阶段首先搭建了底部格栅式工作台结构，工作台采用密集栅格条排布设计，既保证了待切割板材的平稳承托，也为切割过程中熔渣掉落预留了充足空间，栅格条的排布间距、支撑梁的承重结构都按照实际加工需求做了参数化设定。横向横梁部分采用箱型梁结构建模，兼顾结构刚性与轻量化需求，横梁上设置了双移动滑座结构，分别对应等离子切割头与辅助功能模组，滑座与横梁之间的导轨滑块传动结构做了完整还原，拖链走线系统也按照实际布线走向进行了建模，拖链的弯曲半径、节段结构都符合工业线缆防护的标准要求。切割头部分做了精细化结构拆解，包含升降调节机构、防撞保护结构、等离子割炬安装位等细节，升降导轨、缓冲弹簧、固定夹具等部件都按照实际装配关系完成建模，可直观呈现切割头的升降调节与防撞工作逻辑。两侧的龙门立柱采用厚重的箱型焊接结构建模，底部与纵向行走机构连接，纵向导轨、驱动齿条的安装位置都做了精准定位，保证龙门整体行走的直线度与稳定性。材质渲染阶段，对设备不同部件做了差异化材质区分：横梁主体采用工业红色烤漆材质，呈现出金属漆面的细腻光泽与轻微反光效果；立柱、滑座等结构件采用哑光灰铸铁材质，还原铸铁件的磨砂质感与厚重感；工作台栅格条采用发黑处理的钢材材质，呈现出深色金属的哑光质感；拖链采用黑色工程塑料材质，还原工程塑料的半哑光耐磨质感；导轨、传动部件采用亮面金属材质，突出加工件的精密光洁特性。整体渲染采用柔和的工业场景布光，既清晰呈现各部件的结构细节，也还原了工业设备的真实质感。设计思路上，该模型以实际工业用数控等离子切割机为原型，在保证结构完整性的前提下做了适度简化，既保留了设备核心的传动、切割、支撑结构，也避免了过多冗余细节影响整体结构展示，可用于数控切割设备的结构教学、方案展示、装配模拟等场景，能够直观呈现龙门式等离子切割机的整体布局与工作原理，帮助观者快速理解设备各部件的功能与装配关系。
