带环形红光金属防破坏按钮结构设计

　　做设备电控布局的时候，这类金属防破坏按钮是户外、工业现场设备面板上的高频选型件，很多刚入行的结构工程师容易只看电气参数忽略安装边界和结构细节，最后装上去要么面板干涉，要么防护等级达不到现场要求。先从实际应用场景说，这类开关常用在户外充电桩、机床操作面板、船舶驾控台、食品加工设备的外露操作位，这些场景要么有频繁的误碰、硬物剐蹭风险，要么存在喷淋、粉尘侵入的可能，普通塑料按钮用不了半年就会出现按键卡滞、触点氧化失效的问题，金属外壳的防破坏结构就是针对这类工况设计的。

　　从功能特性上看，这款是单刀单掷常开型结构，常态下触点断开，按下时导通，松开自动复位，自带12V环形红色背光，设备通电状态下背光常亮，能在昏暗的车间、夜间户外场景下快速定位按键位置，避免操作人员误触其他控件。触点部分分两组参数适配不同回路，小电流信号回路可以承载0.5A的220V交直流负载，大一点的控制回路能承载2A的36V直流负载，IP65的防护等级意味着面板安装完成后，从正面方向的任意角度低压喷水都不会侵入开关内部，完全适配车间日常清洁冲洗、户外小雨淋溅的工况。机械寿命能到百万次级按压，按设备日均操作100次算，理论使用寿命能超过20年，当然实际工况里还要考虑接线松动、线缆老化的连带影响，但开关本体的耐用性足够覆盖绝大多数工业设备的全生命周期。

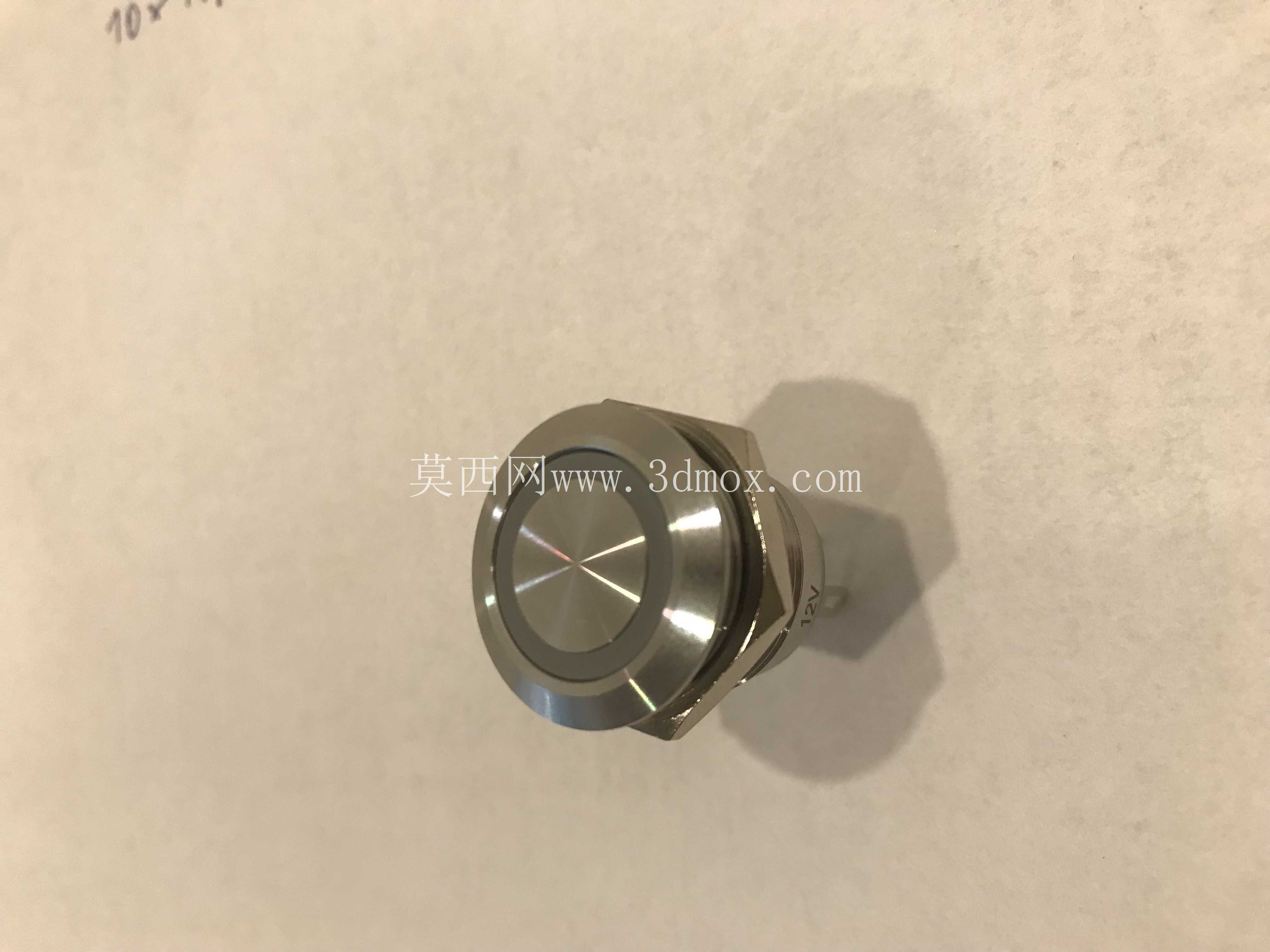

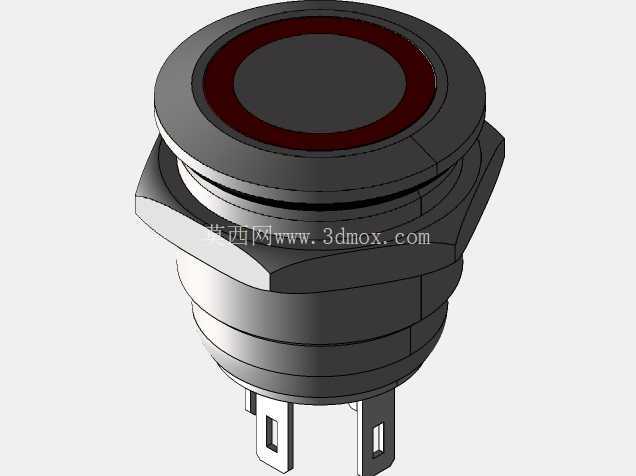

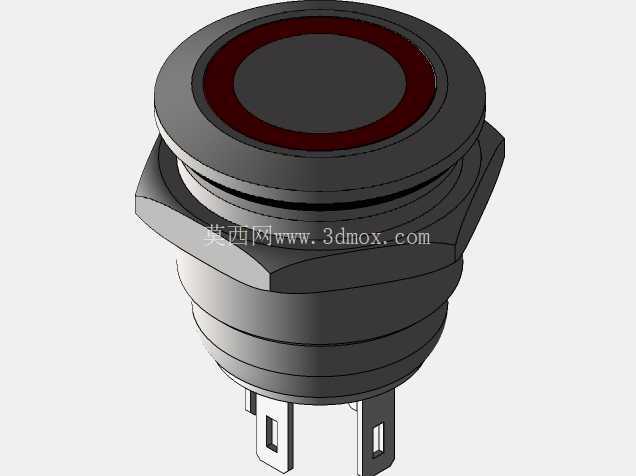

　　设计思路上，这款开关采用了不锈钢外壳作为主体结构，头部做了扁平化的圆弧过渡，没有突出的尖锐棱角，既避免了操作人员磕碰受伤，也减少了外力剐蹭时勾挂拉扯的风险。接触件采用银合金材质，相比纯铜触点，银合金的抗电弧烧蚀能力更强，频繁通断的时候不容易出现触点熔焊、接触电阻变大的问题，环形发光部分做了密封灌胶处理，和金属外壳之间没有装配缝隙，从根源上避免液体顺着发光圈缝隙渗入内部的可能。尾部采用插片式接线端，相比螺丝压接的端子，插片接线在批量装配的时候效率更高，只要配套对应规格的插簧端子压接好线缆，直接插到位就能完成接线，后期维护更换的时候也不用重新拧线，拔下插片就能拆下开关。

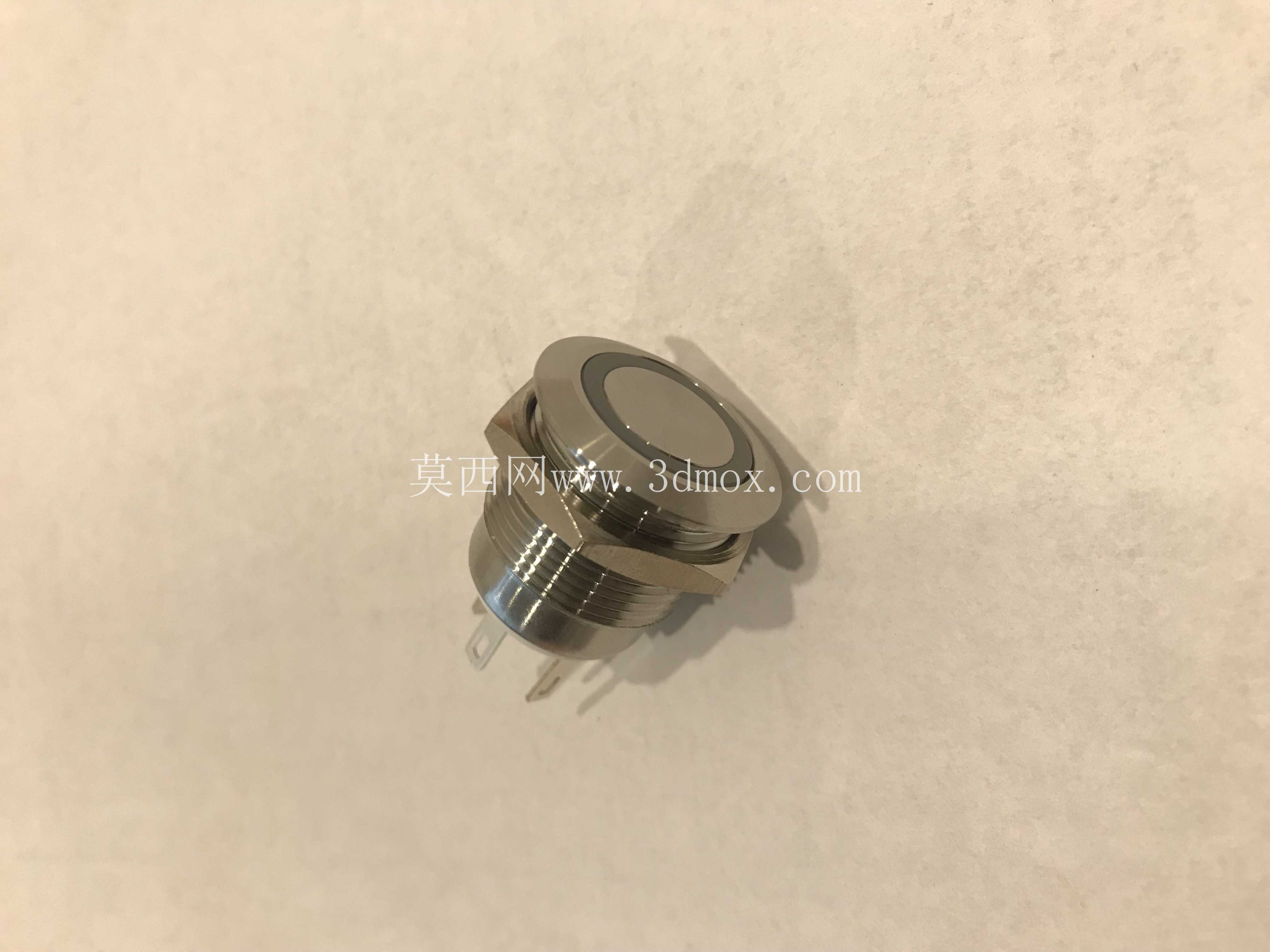

　　尺寸和安装边界是结构工程师选型建模的时候最需要注意的点，这款开关采用标准的19mm圆形安装孔，面板开孔的时候公差要控制在+0.2mm以内，开孔过大容易导致安装螺母锁不紧，开关在面板上晃动，开孔过小则会导致开关装不进去，强行压入还可能刮伤外壳的金属镀层。安装的时候从面板正面插入开关本体，背面套上防水密封圈再拧上六角锁紧螺母，锁紧扭矩不要超过4N·m，扭矩过大会压碎密封圈或者导致塑料内螺纹滑牙，反而影响防护效果。开关尾部的插片接线端要预留至少15mm的线缆弯折空间，避免线缆绷得太紧导致插片受力松脱，背部的整体突出长度要在做面板结构建模的时候提前算好，和面板内侧的其他元器件、走线槽预留至少5mm的安全间隙，避免装配的时候出现干涉。另外要注意，这款开关的操作力是4N，按压力度适中，既不会因为太轻导致轻微震动就误触发，也不会因为太重让操作人员频繁按动的时候手指发酸，扁平的按钮头表面做了细微的磨砂处理，手上沾有少量油污、水渍的时候按动也不会打滑。绝缘性能上，开关本体能承受2kV的工频耐压1分钟不击穿，接触电阻控制在50mΩ以内，绝缘电阻超过1000MΩ，完全满足低压电控设备的安全规范要求，不会出现漏电、触点间短路的问题。
