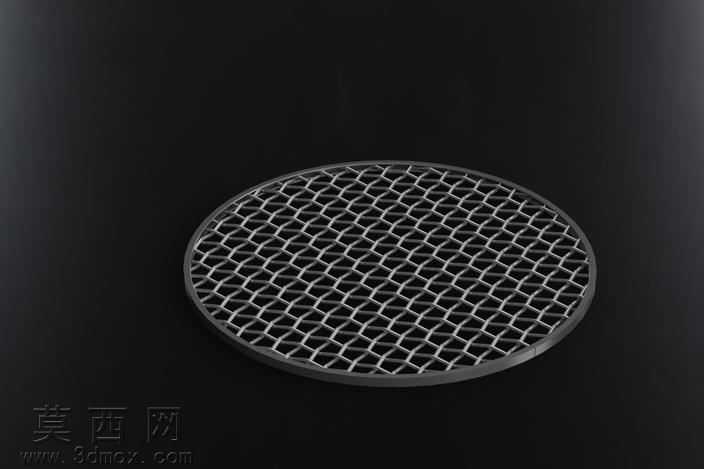

圆形编织丝网筛分过滤件三维结构

本模型采用SolidWorks三维建模软件完成全参数化设计，整体为正圆形扁平筛分过滤结构，核心由外圈环形边框与内部编织丝网两部分构成。建模阶段首先绘制圆形边框的二维草图，通过拉伸凸台命令生成等厚度的环形实体，边框边缘做微小圆角过渡处理，避免实际生产中出现锐边划伤的问题。内部丝网部分采用双编织交错结构建模，先绘制单根金属丝的截面轮廓与空间走向路径，通过扫描命令生成单根丝体，再利用线性阵列与圆周阵列组合的方式，按照2-10双编织的交错排布规律完成整面丝网的实体构建，每根丝体的交叉位置都做了贴合约束，还原真实编织丝网的交错咬合状态。渲染阶段采用哑光深灰色金属材质赋予边框，模拟不锈钢冲压边框的磨砂质感，丝网部分采用亮面细金属材质，调整材质反射率与粗糙度参数，还原金属细丝的金属光泽与细微反光效果，背景采用纯黑哑光背景突出模型主体结构，通过三点布光方案打光，主光源从斜上方照射凸显丝网的网格凹凸层次，补光弱化阴影死区，轮廓光勾勒圆形边框的外缘轮廓，让整体结构层次清晰可辨。结构设计上，边框与丝网采用嵌入式装配结构，丝网边缘完全嵌入边框内侧的预留卡槽内，保证整体结构的连接强度，避免使用过程中丝网出现松脱移位的问题，整体厚度控制合理，既保证筛分过滤的有效面积，又兼顾结构的刚性强度，适配各类需要圆形筛分过滤的工况安装需求。设计思路围绕切圆筛分的使用需求展开，摒弃了传统方形筛网边角利用率低的问题，整圆结构可最大化适配圆形安装接口，双编织结构的丝网相比平织丝网拥有更好的承托性与抗形变能力，在筛分颗粒物料、过滤流体介质时都能保持稳定的网格形态，网格尺寸均匀一致，可保证筛分过滤的精度一致性，模型所有结构都做了生产可行性校验，所有尺寸参数都可直接导出用于实际加工生产，无需二次调整结构。
