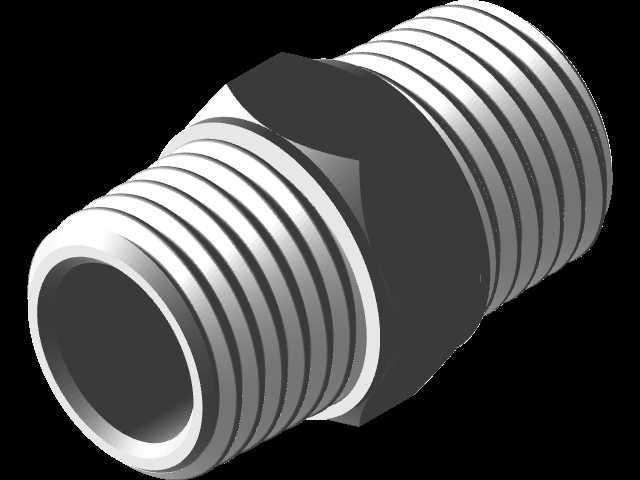

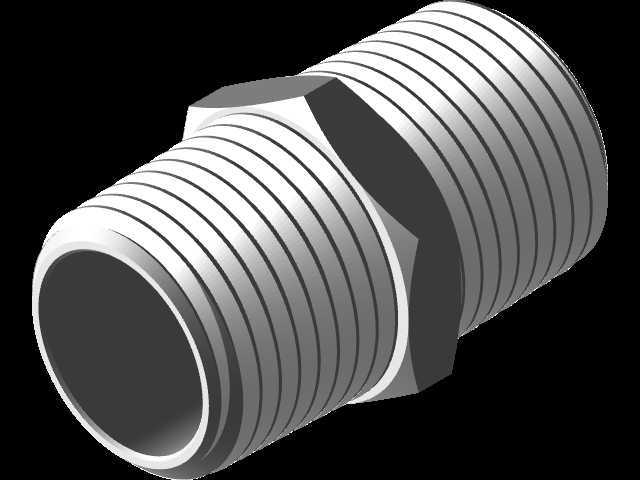

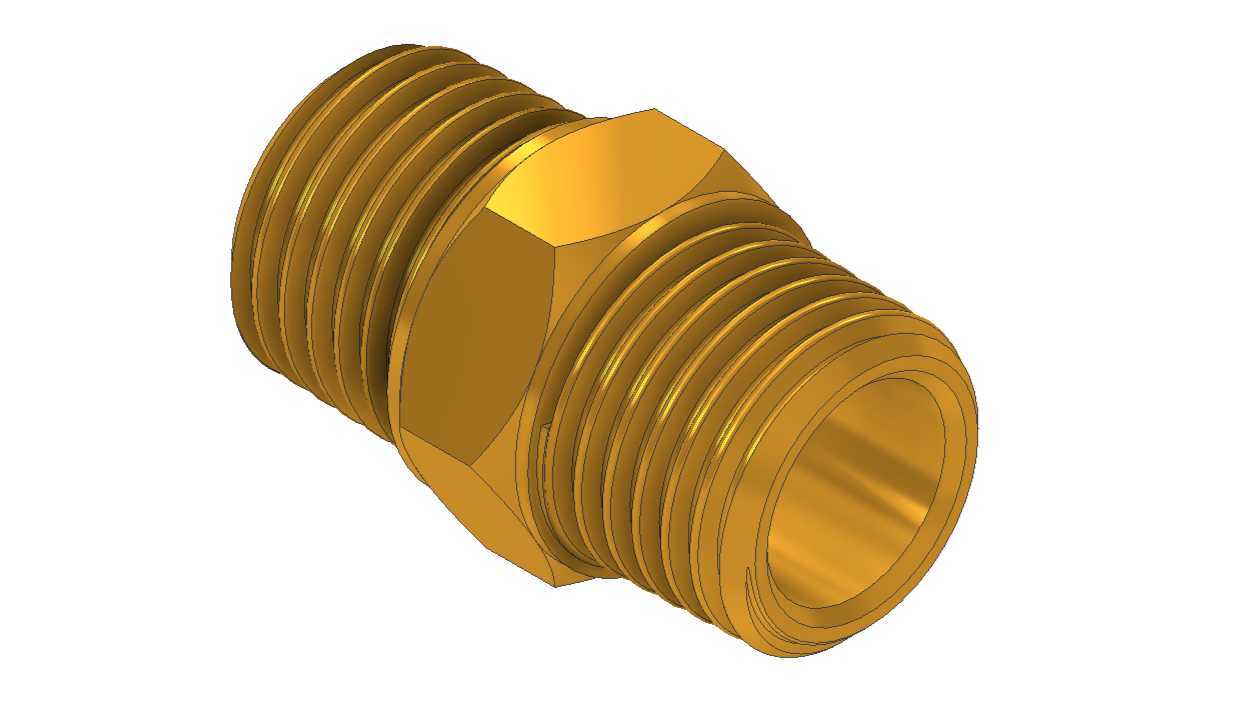

黄铜PT螺纹六角外丝对接接头

　　在民用给排水、小型气动回路、低压液压支路、制冷设备管路连接这类场景里，这类两端带PT锥管螺纹的黄铜六角接头是出镜率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的选型细节，往往在管路装配阶段才发现密封失效、安装空间不足的问题。PT螺纹属于55度密封锥管螺纹，依靠螺纹牙型的锥度变形实现密封，不需要额外加装密封垫片，只要在螺纹段缠绕适量生料带或者涂抹密封胶，就能在1.6MPa以下的常规压力工况下实现可靠密封，适配水、低压空气、非腐蚀性油品、常规制冷剂等多种流体介质，不会像普通直螺纹接头那样容易出现松动渗漏的问题。

　　从结构设计来看，中间的六角对边尺寸是按照标准管螺纹的安装力矩要求设定的，1/4规格的对边尺寸适配14号开口扳手，1/2规格适配22号开口扳手，安装时不需要额外定制工装，用常规五金工具就能完成紧固，六角段的厚度经过核算，能够承受安装时的最大拧紧力矩，不会出现拧裂、滑边的问题。两端的外螺纹长度也做了适配性设计，拧入对应内螺纹接口后，螺纹末端不会伸入管路通径内部造成通流面积缩小，避免了接头位置产生额外的流阻，影响整个管路的流量参数。

　　材质选用黄铜是经过多场景验证的选择，黄铜本身的切削性能优异，加工螺纹时的牙型精度容易保证，不会出现崩牙、毛刺残留的问题，同时黄铜的抗锈蚀能力优于普通碳钢，在潮湿的给排水环境、有少量冷凝水的气动回路里长期使用也不会产生锈屑堵塞管路，而且黄铜材质的塑性较好，在螺纹拧紧的过程中，牙型能产生微小的弹性变形，填充配合螺纹之间的微小间隙，进一步提升密封性能，相比不锈钢接头成本更低，相比塑料接头耐温耐压范围更广，常规工况下耐温范围可以覆盖-20℃到120℃，完全满足多数民用和工业低压管路的使用要求。

　　实际选型安装时需要注意安装边界，这类接头属于等径对接接头，两端螺纹规格一致，1/4规格的总长度约22mm，六角段最大外径约16mm，安装时需要在接头两侧预留至少20mm的扳手操作空间，避免扳手和周边管路、设备壳体产生干涉；1/2规格的总长度约30mm，六角段最大外径约24mm，两侧需要预留至少28mm的操作空间。如果是在振动较大的设备管路上使用，比如小型空压机出口、制冷压缩机的外接管路，拧紧后可以在螺纹配合位置点涂少量厌氧胶，避免设备长期运行产生的振动导致接头松动退牙。

　　建模过程中需要注意几个容易出错的细节，PT螺纹的锥度是1:16，建模时不能直接用直螺纹加锥度的方式偷懒，要严格按照55度锥管螺纹的牙型参数绘制螺旋线，牙顶和牙底的圆弧过渡要准确，否则生成的模型和实际加工出来的零件会有尺寸偏差，做装配干涉检查时会出现误判。中间六角段和两端螺纹的过渡位置要做微小的倒角处理，既可以去除加工时的毛刺，也能避免安装时六角边缘刮伤操作人员的手部，同时倒角位置不会产生应力集中，在承受管路内压时不会出现开裂的问题。两端的螺纹入口处也要做45度的导向倒角，方便对接时对准内螺纹口，不会出现螺纹错牙的情况，提升现场装配的效率。

　　这类接头虽然是小尺寸的基础零件，但在整个管路系统里的作用至关重要，一旦接头出现渗漏，轻则需要停机维修影响生产效率，重则可能造成流体泄漏引发安全隐患，所以设计建模时不能因为零件简单就忽略细节参数，每一个尺寸的设定都要结合实际安装工况、工具适配性、密封可靠性来综合考量，才能保证最终的零件在实际使用中稳定可靠。
