90度弯角24针ATX电源接插件结构设计

　　在台式计算机主板、工业控制板卡、嵌入式计算设备的电源供电路径中，板端电源接插件的布局合理性直接影响整机内部走线空间与装配效率，这款90度弯角结构的24针ATX接插件，正是针对板内垂直空间受限、电源出线需要平行于板面的应用场景设计的板端连接部件。不同于直插式ATX接插件出线方向垂直于PCB板面、会占用板上方大量垂直空间的问题，这款弯角结构的接插件将焊脚弯折90度，插合完成后电源出线方向与PCB板面平行，能够大幅压缩接插件区域的垂直空间占用，尤其适配1U/2U超薄工控机箱、紧凑型ITX主板、嵌入式计算模组这类对内部堆叠高度有严格限制的设备场景。

　　从功能特性来看，这款接插件为24针满针配置，完全匹配标准ATX电源主供电接口的针脚定义，每一个针位的孔位尺寸、间距都遵循ATX电源接口的通用规范，能够与标准ATX电源公头实现可靠插合，接触件采用导电性能优异的铜合金基材，表面做镀锡处理，既保证大电流供电回路的低接触电阻，也具备足够的抗疲劳强度，能够承受多次插拔而不出现接触不良的问题。接插件的绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、针位偏移的问题，基座表面设计的定位凸台，能够在插合过程中与公头的定位槽配合，防止反插、错插导致的针脚弯折、电路短路问题。

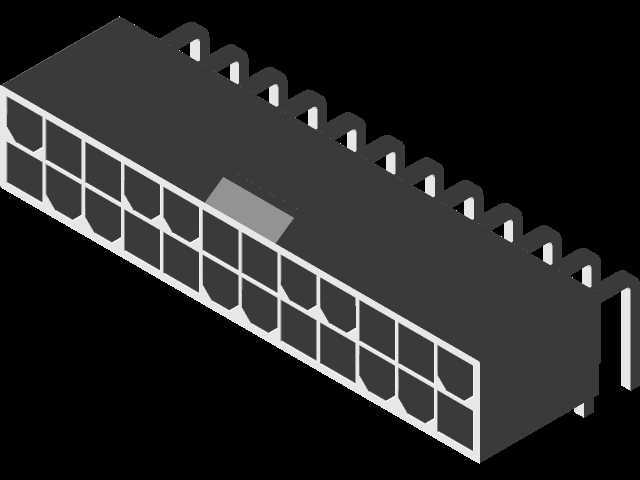

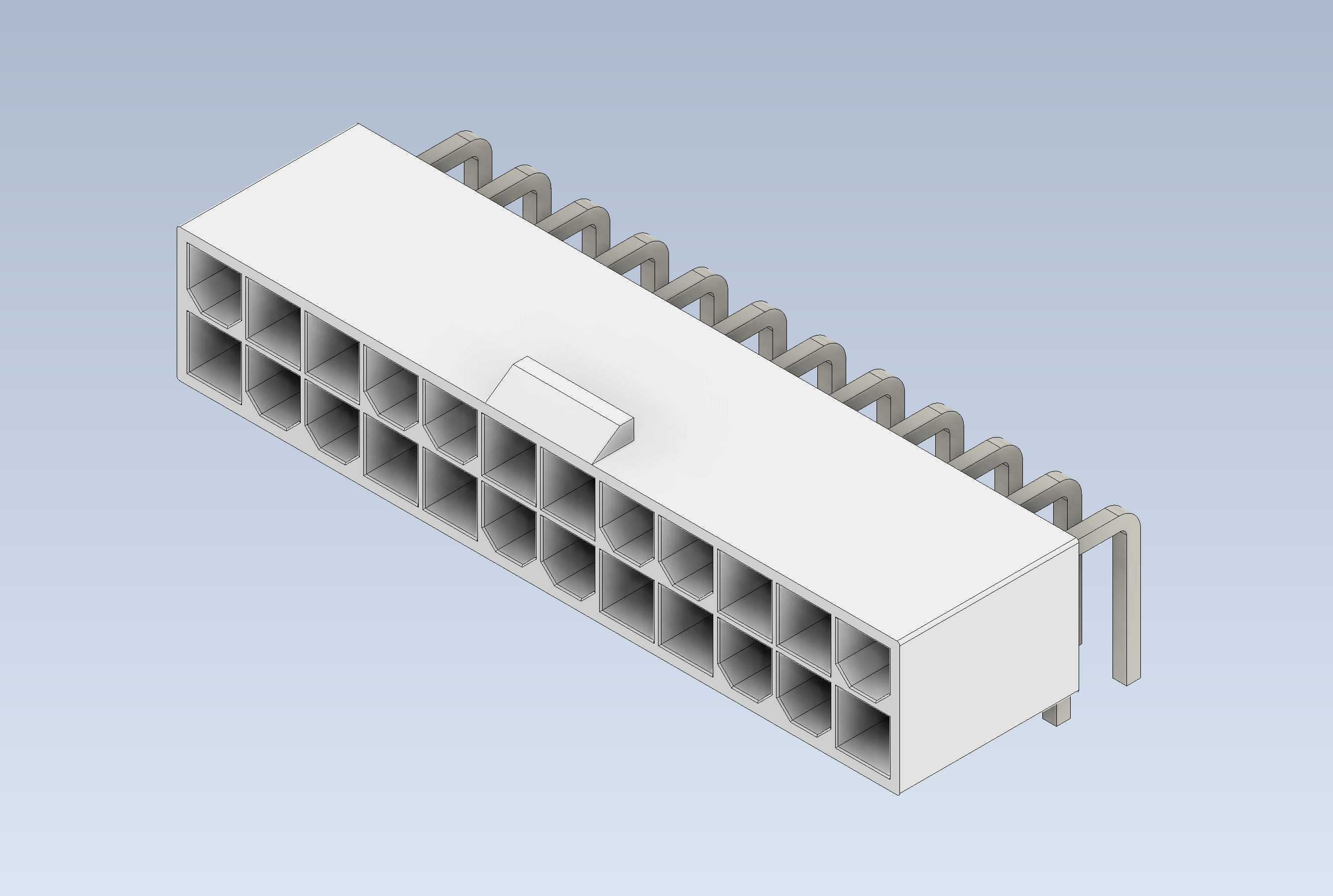

　　从设计思路层面，这款接插件的建模过程完全遵循实物测绘的工程逻辑，首先确定针脚的中心间距为标准ATX接口的4.2mm节距，24针分为上下两排对称排布，每排12个针位，针孔的内部尺寸按照适配标准0.64mm方形插针的公差带设计，保证插合后的保持力在行业标准要求的范围内，既不会出现插合过松导致的接触脱落，也不会因为插合力过大导致装配困难。弯角部分的焊脚长度按照常规1.6mm厚度PCB的焊盘穿透要求设计，焊脚末端做倒角处理，方便插件时顺利穿过PCB焊盘孔，焊脚的弯折半径做了合理控制，避免弯折半径过小导致的铜材内部应力集中、长期使用后焊脚断裂的问题。基座的外形尺寸方面，整体长度适配24针双排布针的总跨度，宽度方向控制在最小必要尺寸，避免占用PCB板上过多的布线空间，基座的高度方向从板面到插合面的尺寸经过优化，保证公头插合后不会与板上周边的电容、电阻等贴片元件产生干涉。安装边界上，这款接插件在PCB上的安装定位除了依靠24个焊脚的穿孔定位外，基座两侧还设计了塑料固定柱，能够在插件焊接前卡入PCB上对应的定位孔，实现接插件的预固定，防止波峰焊过程中接插件移位、浮高。在实际设备装配中，采用这款弯角接插件的主板，电源输出线可以沿着板面方向走线，不需要在接插件位置做90度弯折，既减少了线材弯折带来的应力损伤，也能让机箱内部的走线更加规整，提升整机内部的空气流通效率，帮助散热风道顺畅穿过板卡区域。建模过程中对插合面的倒扣结构、焊脚的弯折角度、基座的拔模斜度都做了精准还原，能够直接用于PCB封装设计、整机结构干涉检查、装配工艺模拟等工程场景，结构设计人员可以直接调用该模型进行板卡布局评估，不需要重新测绘建模，能够有效缩短产品开发阶段的结构设计周期。

　　针对不同应用场景的适配性，这款接插件的模型保留了所有关键装配特征，包括插合面的导向斜面、焊脚的公差补偿结构、基座的定位凸台细节，在做虚拟装配时能够真实模拟实际插合过程中的干涉情况，避免实际打样后出现接插件与周边结构件、元件干涉的问题。对于电源走线的空间计算，模型的外形轮廓完全按照实物尺寸构建，可以准确计算出接插件插合后电源插头占用的空间范围，帮助结构设计人员提前规划机箱内部的走线通道、固定扎带的位置，避免后期装配时出现线材挤压、插头无法完全插合的问题。在工业控制设备的应用场景中，这类弯角接插件还能降低设备运输振动过程中电源插头受垂直方向冲击力脱落的风险，因为平行于板面的出线方向让线材的拉力方向与板面平行，焊脚承受的垂直方向拉力更小，长期振动环境下的连接可靠性比直插式接插件更有优势。
