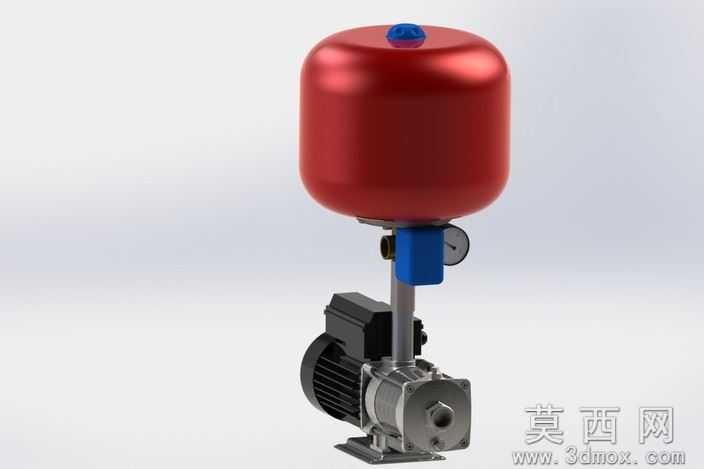

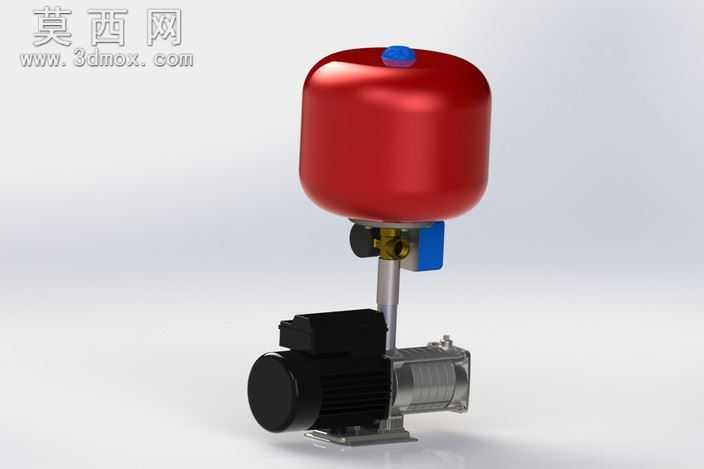

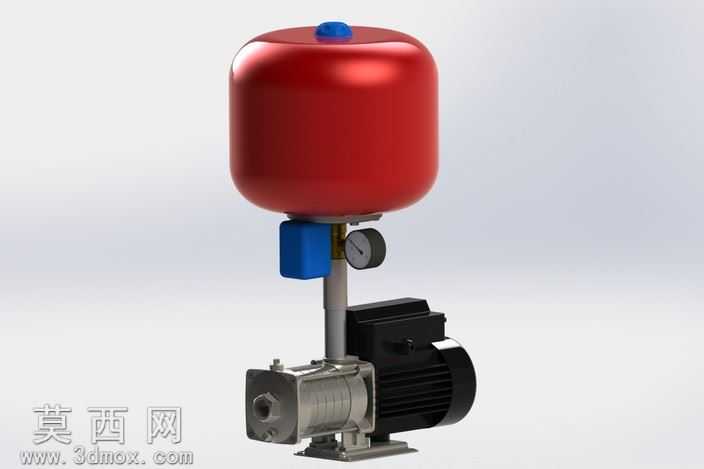

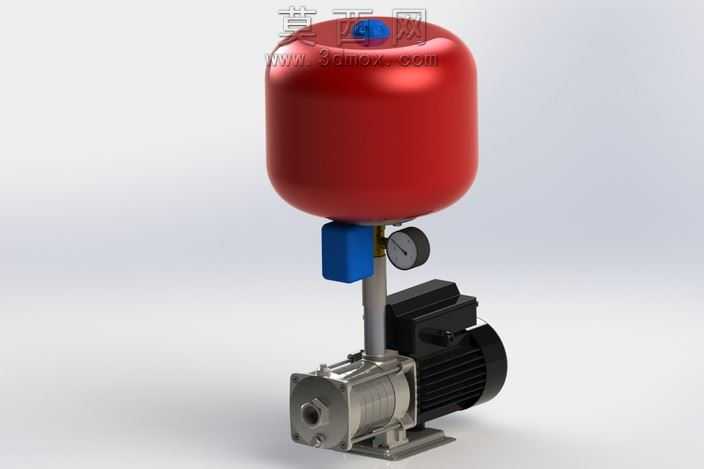

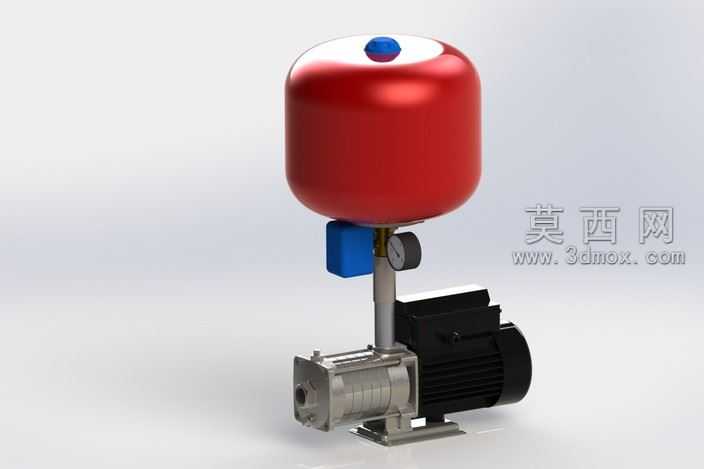

带稳压罐的卧式增压供水泵组

该模型为卧式增压供水泵组的三维数字化设计成果，整体采用模块化建模思路完成全结构还原。建模阶段首先对卧式多级离心泵主体进行参数化构建，精准还原泵体的多级叶轮腔体结构、进出水法兰接口、底部安装固定脚座的尺寸比例，同时对配套的驱动电机部分进行细节刻画，还原电机散热鳍片、接线盒、输出端与泵体的联轴器连接结构，保证动力传输部分的结构逻辑符合真实机械装配关系。其次对泵组上方的隔膜式稳压罐进行独立建模，还原罐体的圆弧封头、底部连接法兰结构，同时对配套的管路附件进行精细化制作，包括连接泵体与稳压罐的金属立管、管路上安装的压力检测仪表、蓝色方形压力控制开关部件，所有部件的装配位置完全匹配实际供水泵组的安装规范。材质渲染阶段针对不同部件匹配对应材质属性：稳压罐罐体采用亮面红色金属烤漆材质，调整反射粗糙度模拟真实漆面的柔和反光效果；泵体过流部分采用拉丝不锈钢材质，还原金属表面的细微拉丝纹理与金属反射特性；驱动电机部分采用黑色磨砂工程塑料与哑光铸铁材质区分电机外壳与端盖的质感差异；连接管路采用亮面金属材质，压力表表盘采用透明玻璃加白色刻度盘的复合材质，压力开关部件采用蓝色哑光工程塑料材质，所有材质的光影反射参数经过反复调试，在渲染输出时能够呈现出真实工业产品的质感表现。设计过程中充分考量泵组的实际使用场景，各部件的空间布局经过优化，既保证了管路连接的最短路径，也预留了压力表读数、压力开关调试的操作空间，底部安装脚座的安装孔位也按照通用安装标准进行定位设计，整体模型结构完整，各部件装配关系清晰，可用于供水设备的方案展示、结构教学以及相关产品的二次开发参考。
