BasicMicro IMC413电机速度控制器结构设计

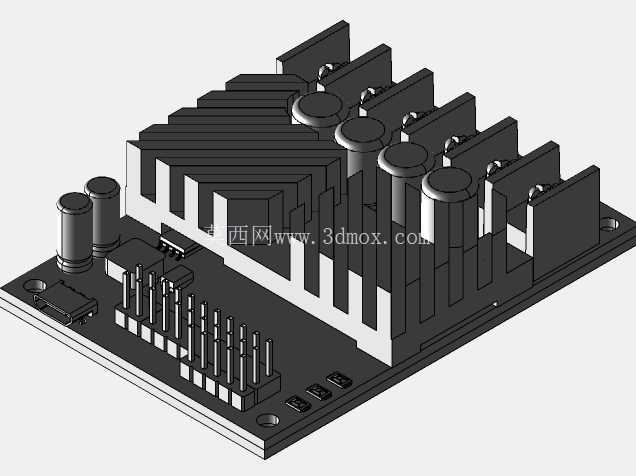

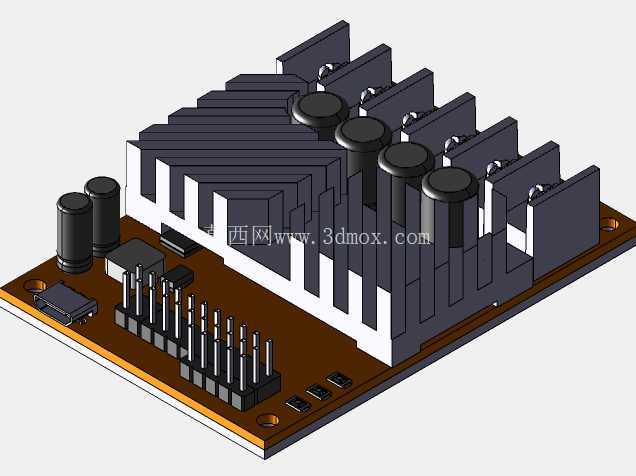

　　在小型移动机器人、AGV转运平台、桌面级数控设备这类对驱动控制精度有要求的场景里，电机速度控制器是衔接上位机指令与动力输出的核心部件，IMC413这款控制器的结构设计，完全围绕小体积安装场景、大电流持续输出的实际需求展开，没有冗余的装饰性结构，每一处外形特征都服务于功能落地。从结构布局来看，整块PCB基板采用FR-4环氧玻纤材质，板边做了圆角处理，避免安装时剐蹭导线绝缘层，基板上预留的两个安装孔位，适配M3规格的铜柱固定，孔位周边做了露铜接地处理，安装时可直接与设备金属机架连通，既提升结构固定强度，也能辅助屏蔽外部电磁干扰，避免动力回路的杂波影响控制信号稳定性。散热结构是这款控制器设计的核心考量，大尺寸铝挤型散热鳍片垂直布置在PCB板的功率器件区域，鳍片采用等间距平行齿结构，齿厚1.2mm、齿间距3mm，既保证足够的散热接触面积，也能在设备内部有自然对流风道时，让气流顺着齿间缝隙带走热量，不需要额外加装强制风冷风扇就能满足持续15A以上电流输出的散热需求；散热片与PCB之间通过耐高温绝缘导热垫贴合，既填充器件与散热片之间的空气间隙提升热传导效率，也避免功率器件引脚与散热片接触造成短路。

　　板载元器件的布局完全遵循动力回路与信号回路分离的原则，四颗大容量电解电容沿散热片侧边平行排列，电容引脚做了打胶固定，避免设备运行时的振动导致引脚脱焊；电容旁布置的功率MOS管全部贴装在散热片的安装基面，引脚走线做了加宽覆铜处理，降低大电流通过时的线路压降。信号接插件区域集中布置在PCB板的一侧，排针采用2.54mm标准间距，引脚定义按照电源输入、电机输出、信号反馈、通讯接口分区排布，接线时不会出现动力线与信号线交叉缠绕的问题，排针座旁预留了丝印标识位，现场接线时不需要对照说明书就能快速识别引脚功能，降低装配出错概率。

　　PCB板的边角位置预留了状态指示灯的安装位，指示灯采用贴片式LED，导光面正对板边的开孔，设备安装在机架内部时，不需要拆开设备外壳就能直观看到控制器的运行状态，排查故障时能快速判断供电、信号、故障保护的工作情况。从安装边界来看，这款控制器的整体外形方正，最大外轮廓尺寸适配小型设备的电控仓安装空间，散热片的最高高度低于常见小型设备电控仓的内部净高，安装时不会与仓盖或者其他板卡产生干涉；板上的电解电容高度低于散热片顶面，即使安装时上方有其他结构件，也不会因为挤压导致电容壳体变形漏液。在实际应用场景中，这类控制器常被安装在移动机器人的底盘内部、小型传送带的驱动端旁、桌面数控雕刻机的机架侧边，结构设计时充分考虑了这类场景的安装限制：没有向外突出的易损部件，所有接插件都采用卧式或者矮立式贴装，避免设备运行过程中碰撞导致接插件断裂；PCB板表面做了三防漆涂覆的预留工艺边，在有少量粉尘、潮湿的工业现场使用时，可以直接做三防处理提升环境适应性，不需要额外改动板卡结构。

　　设计过程中，对各个元器件的高度差做了精准管控，功率器件的顶面与散热片基面的高度差控制在0.2mm以内，保证导热垫的压缩量处于合理区间，既不会因为压缩量过大导致器件受压损坏，也不会因为间隙过大导致热阻升高；信号排针的顶面高度低于电容顶面，接线时插拔端子不会碰到电容本体，避免外力传导到电容引脚导致焊点开裂。从结构强度来看，PCB板的厚度选用1.6mm标准厚度，在安装孔位、大质量元器件（电容、散热片）的焊接位置都做了覆铜加固，提升焊盘的附着力，即使在有持续振动的移动设备上使用，也不会出现焊盘脱落、元器件移位的问题。散热片的固定采用两颗螺丝穿过PCB板背面锁紧的方式，螺丝孔位周边做了绝缘衬套的安装空间，避免螺丝导通PCB上的不同线路，同时保证散热片与PCB连接牢固，不会因为设备振动产生异响或者移位。
