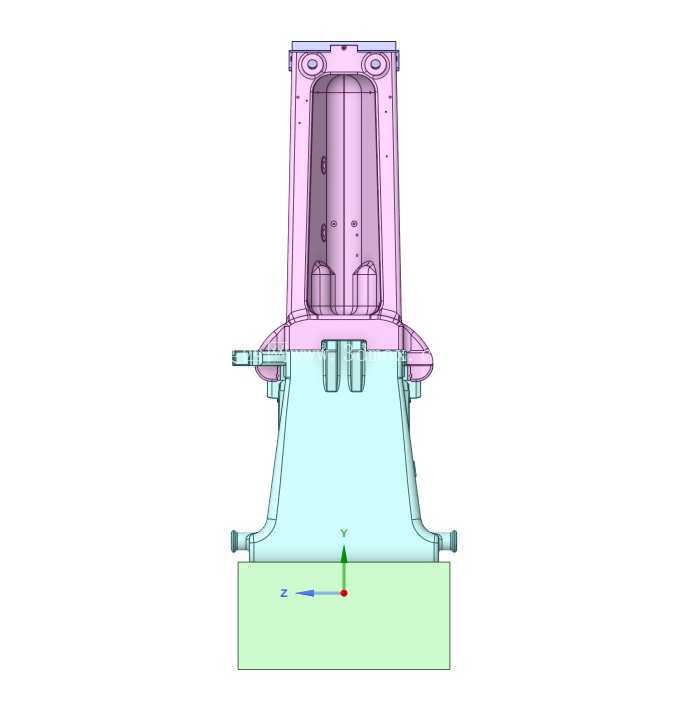

带冲击机构的8DF型锻造模具结构

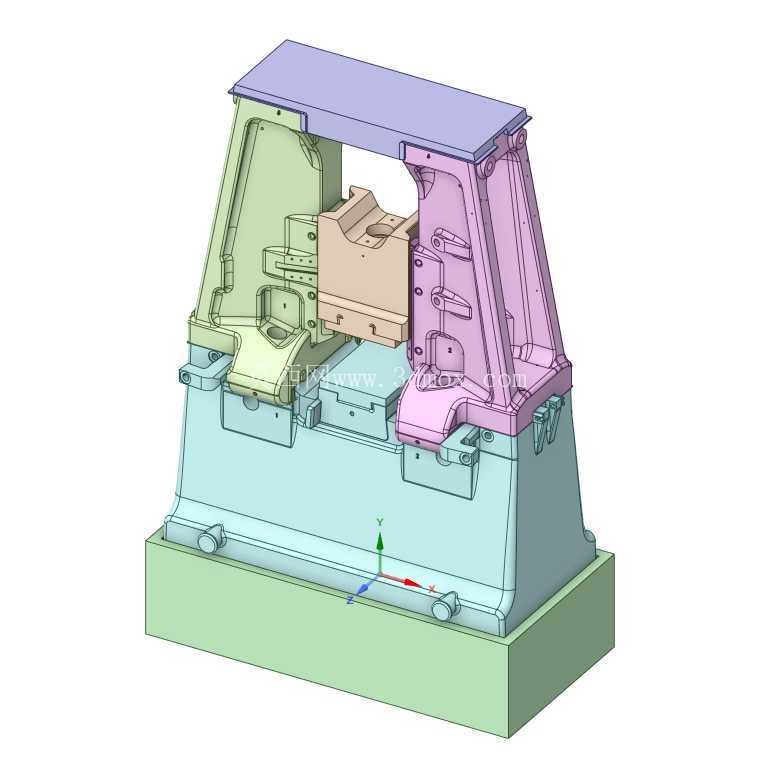

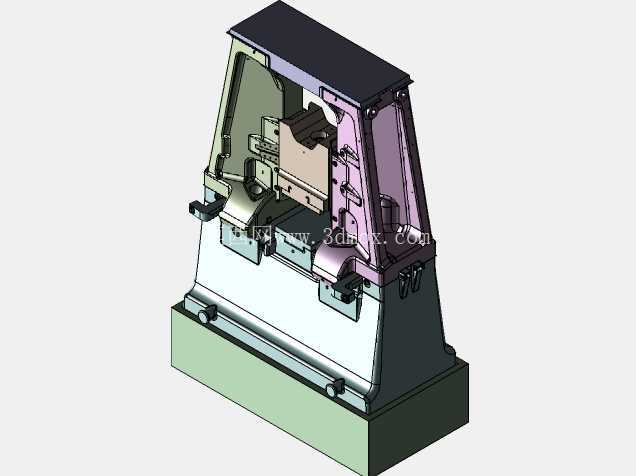

　　这套带冲击机构的锻造模具，主要应用于热模锻压力机、模锻锤配套的金属锻件成型工位，面向汽车、工程机械领域的结构钢锻件批量生产场景，可完成带复杂型腔的中、小型锻件的终锻成型工序，替代传统分体式镶块模的低效装夹方案。从实际生产使用角度看，模具整体采用分体式模块化设计思路，底部为通用安装基座，通过T型槽螺栓可直接固定在锻压设备的工作台面，基座上平面设置有定位键槽与锁紧螺孔，可适配不同规格的模架快换需求，安装边界预留了足够的设备压板压紧空间，无需额外加工过渡垫板即可完成装夹，大幅缩短换模调试的辅助工时。

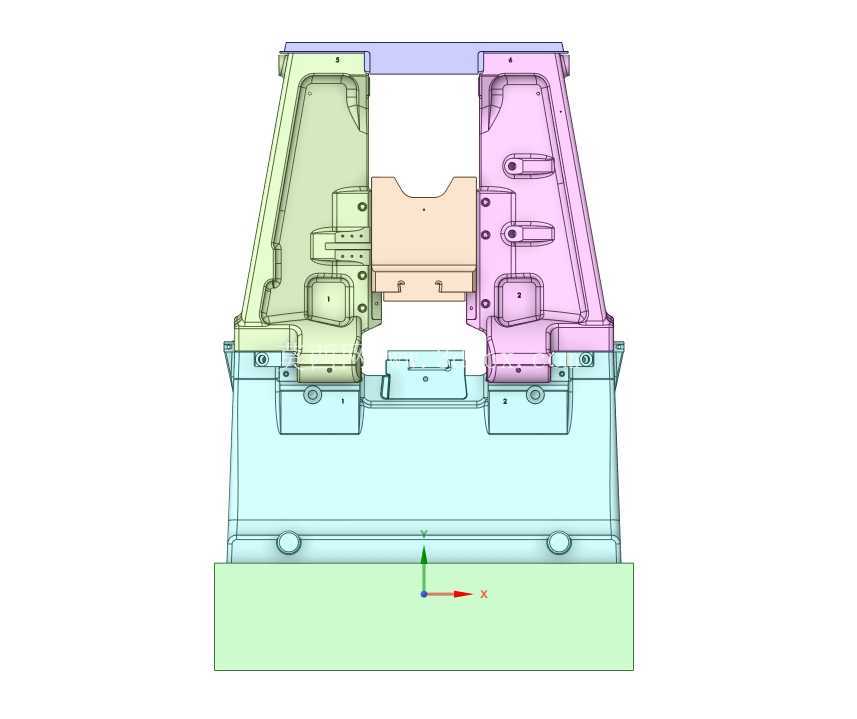

　　模具的核心成型区域分为左右对称的导向支撑立柱与中间的模膛固定座，左右立柱集成了冲击导向与锁模功能，立柱内侧设置有淬硬的导向导轨面，可在锻压冲击过程中为动模提供高精度的垂直导向，抵消锻打过程中产生的侧向偏载，避免模膛错移导致的锻件尺寸超差；中间的模膛固定座采用可更换镶块结构，针对不同锻件的型腔需求，仅需更换对应镶块即可快速切换生产品类，无需拆卸整套模架，降低了模具的备件成本。集成的冲击机构设置在模架上部的安装位，可配合设备的打击动作完成预锻后的终锻成型，机构内部设置有缓冲阻尼结构，可吸收锻打过程中的多余冲击能量，减少冲击载荷对设备机身的损伤，同时保证模膛受力均匀，提升锻件的金属流线完整性。

　　从结构设计细节来看，整套模具的导向间隙控制在0.08-0.12mm之间，既保证了高温工作环境下的热膨胀余量，又避免了间隙过大导致的锻件飞边不均匀问题；模座的所有承力面均做了加厚处理，对应应力集中的转角位置设置了铸造圆角与加强筋结构，可承受单次1200吨以内的锻打载荷，满足批量连续生产的强度要求。模具的冷却水道预留接口设置在模座后侧，可接入车间循环冷却水系统，在连续生产过程中控制模膛温度在200-300℃区间，避免模具过热导致的硬度下降、型腔磨损过快问题，同时减少锻件的冷却变形量。

　　在实际投产使用前，需要完成上下模的合模研配，保证分型面的接触率达到85%以上，导向面的接触斑点均匀分布，同时根据锻件的材料特性调整冲击机构的打击行程与初始预紧力，针对中碳钢锻件可适当提高冲击频率，针对合金钢锻件则需要降低打击速度、增加保压时间，保证金属材料充分填充模膛。这套模具的结构设计充分考虑了锻造车间的实际运维需求，所有易损的导向板、模膛镶块均采用快拆结构，现场运维人员无需大型吊装设备即可完成易损件的更换，模架主体的使用寿命可达到5年以上，镶块的单次使用寿命可稳定在8000-12000件，相比传统整体式锻造模具，生产综合效率可提升30%左右，锻件的尺寸一致性可稳定控制在GB/T 12362规定的精密级公差范围内，减少后续机加工的余量预留，降低下游机加工序的刀具损耗与加工工时。
