黄铜外螺纹气动消声器三维结构设计

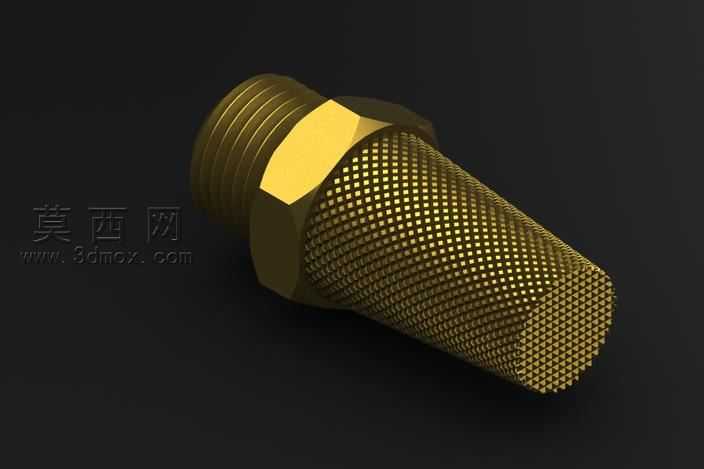

本作品为气动系统配套使用的黄铜材质消声器三维建模成果，建模阶段采用参数化设计思路，先通过回转特征构建整体基础轮廓，精准还原外螺纹段的标准牙型参数，匹配气动系统常用的连接螺纹规格，保证与常规气动阀、气缸排气口的适配性。针对中部六角拧动结构，采用多边形拉伸与倒角特征结合的方式制作，还原标准扳手位的尺寸比例，满足实际安装时的拧动受力需求。主体消声段的网纹表面采用阵列特征实现，通过对微小凸台结构的圆周与轴向双向阵列，还原真实铜质消声器的烧结网面质感，既保证外观还原度，也对应实际产品的透气消声结构原理。材质渲染阶段，针对黄铜材质的金属特性，调整金属度、粗糙度参数，还原黄铜暖金色的金属光泽，对六角平面部分做轻微高光处理，对网纹消声段做漫反射质感调整，区分不同结构面的材质表现，同时添加柔和的环境光遮蔽效果，突出各部分结构的层次关系。结构设计上严格遵循气动消声器的实际工作逻辑，内部预留气流扩散空腔的结构空间，外螺纹根部做退刀槽结构处理，端面做圆角过渡避免安装时的锐边划伤，整体模型比例协调，各部分结构尺寸符合行业通用产品的规格参数，既可以作为气动系统装配设计的配套元件调用，也可用于产品展示、教学演示场景，完整还原了这类小型气动五金配件的结构特征与外观质感，建模过程中对细节特征的处理充分考虑了实际加工与装配的工艺要求，没有出现不符合生产逻辑的结构设计，网纹阵列的参数设置也兼顾了模型的显示精度与文件运行性能。
