网格结构水介质分离装置结构设计

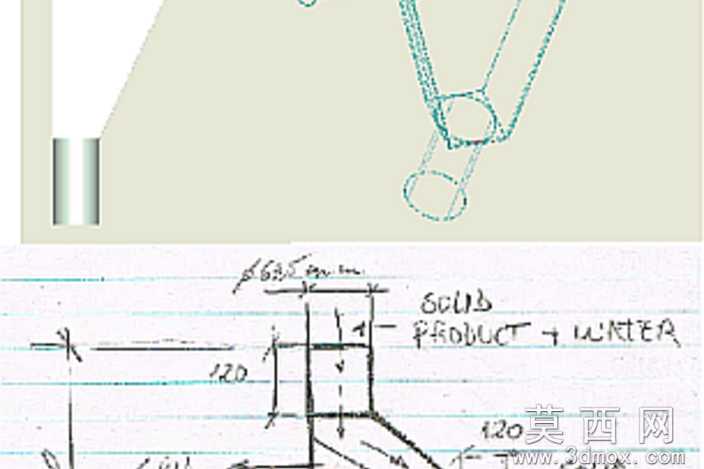

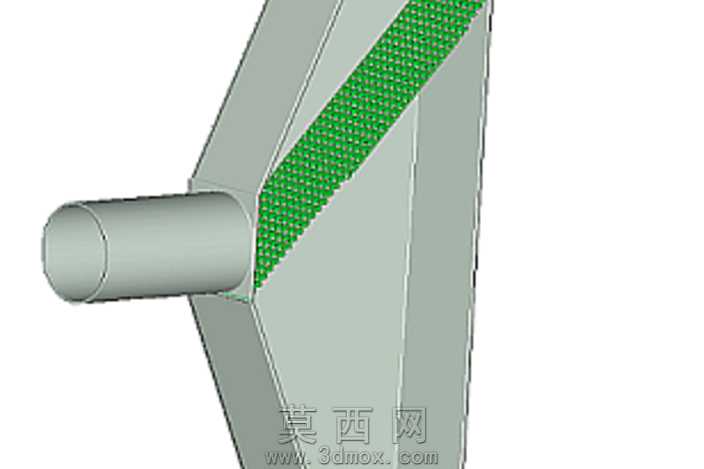

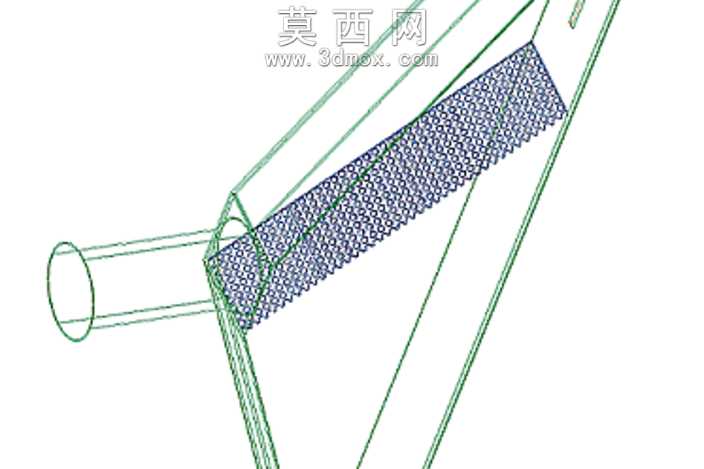

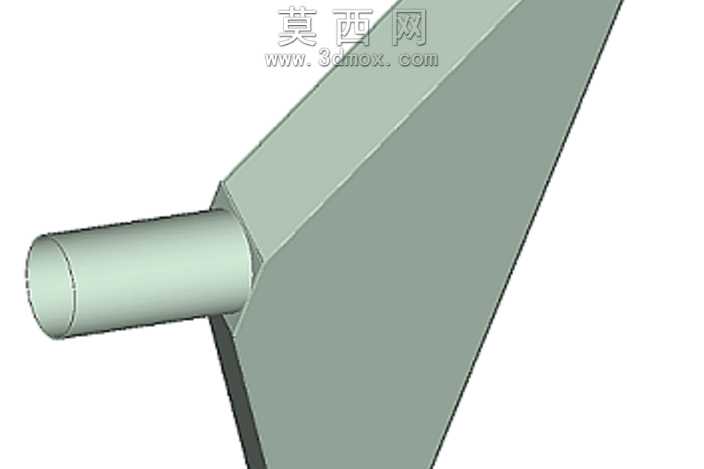

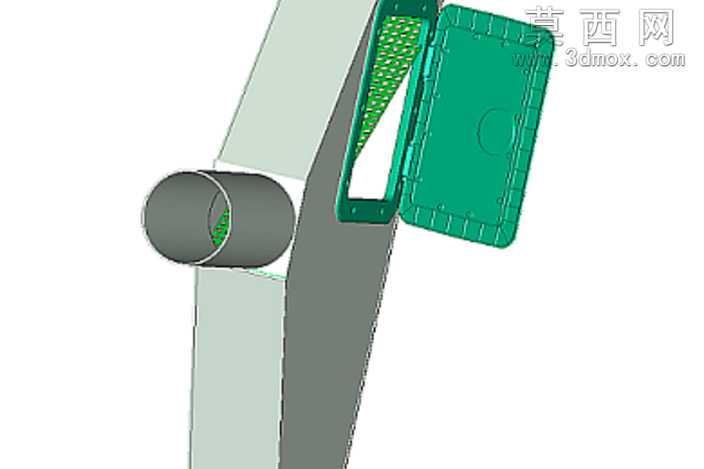

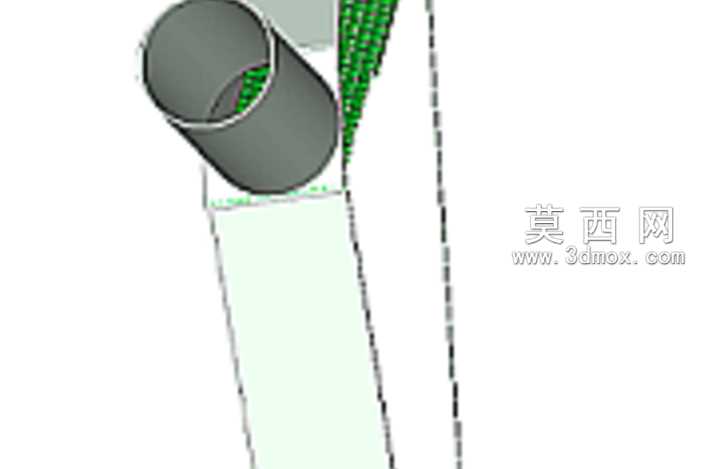

本模型为水介质分离装置的核心结构设计，采用三维建模软件完成全参数化构建，整体围绕流体分离的功能需求展开结构规划。模型主体包含圆柱形进出流接口、楔形分离腔体以及内置网格分离组件三个核心部分，建模过程中首先通过草图绘制确定各部件的基准轮廓，对圆柱形接口采用拉伸凸台命令生成实体，保证接口的同轴度与尺寸精度，适配常规管路的连接需求。楔形分离腔体采用薄壁拉伸结合拔模特征构建，腔体的倾斜角度经过反复参数调整，确保流体进入腔体后能够形成稳定的流场分布，避免出现紊流影响分离效率。内置的网格分离组件采用阵列特征完成建模，网格单元的尺寸、排布密度均经过模拟验证，能够在保证通流能力的前提下，有效阻隔水流中的杂质，实现水与杂质的高效分离。材质渲染阶段，为腔体与接口部分赋予哑光金属材质，模拟工业设备常用的不锈钢材质质感，表面添加细微的磨砂纹理提升真实感；网格部分赋予亮绿色的多孔材质，通过调整材质的透明度与反光度，清晰展现网格的通透结构与排布形态，便于直观观察内部的分离结构布局。结构设计上充分考虑了设备的清洗维护需求，网格组件与腔体采用可拆分的装配结构，无需复杂工具即可完成拆卸，方便定期对网格进行清洗检查，避免长期使用后出现堵塞问题。整体建模过程严格遵循机械设计的尺寸规范，各部件之间的装配间隙经过合理设置，既保证装配的紧密性，又预留了足够的加工公差，能够直接对接后续的工程图生成与加工制造环节，模型的结构逻辑清晰，特征树层级分明，可根据实际使用需求对网格密度、腔体尺寸等参数进行快速调整，适配不同流量、不同杂质类型的水介质分离场景。
