四槽V型传动带轮结构设计

项目分类:通用机械零部件 发布时间:2024-11-24 ID:807134
  • 四槽V型传动带轮结构设计

  在常规工业传动场景中,带传动是应用范围极广的动力传递形式,尤其是V带传动,依靠带体与轮槽的楔形面摩擦实现动力传输,相比平带传动能在同等张紧力下提供更大的摩擦力,传动效率更高、缓冲吸震性能更好,广泛应用在中小型动力设备的传动链路中,从普通机床的主轴传动、农用机械的动力输出,到轻工设备的动力传递单元,都能见到V带轮的身影。这款四槽V型带轮,是针对需要多根V带并联传递动力的场景设计的,多槽结构可以在不增大带轮径向尺寸的前提下,提升整体传动的负载能力,避免单根V带过载打滑,同时多根V带冗余设计也能在单根带体出现疲劳损伤时,避免传动系统瞬间失效,给设备运维留出足够的检修窗口。

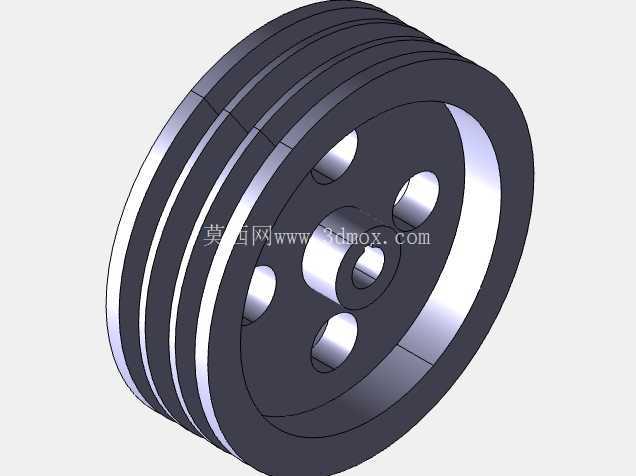

  从结构设计来看,这款带轮采用了腹板式带减重孔的结构形式,轮缘部分加工有四道标准V型轮槽,轮槽的角度、槽深、槽间距都严格匹配对应型号V带的尺寸规范,保证带体与轮槽的接触面积均匀,避免带体出现偏磨、局部应力集中的问题。轮缘外侧做了轻微的倒角处理,既可以避免安装带体时锋利边缘割伤带体的包布层,也能减少带轮高速旋转时的风阻与动不平衡量。轮毂部分是带轮与传动轴连接的核心部位,中心设计有与传动轴配合的安装孔,孔的公差按照过渡配合的精度要求设计,既可以保证带轮与轴的同轴度,避免旋转时出现径向跳动,也方便装配时的压装操作。连接轮缘与轮毂的腹板上均匀分布了四个圆形减重孔,这四个孔并非随意开设,首先是在保证腹板结构强度、刚度的前提下,尽可能降低带轮的整体自重,减少传动轴的悬臂负载,降低轴承的径向受力;其次是均匀分布的孔位可以作为动平衡校正时的去重位置,方便带轮做高速旋转前的动平衡调校,避免高速运转时出现振动、噪音过大的问题;另外这些孔位也可以作为安装时的着力点,方便装配时撬动带轮调整轴向位置。

  在安装边界上,这款带轮的轴向尺寸需要匹配安装位置的轴段长度,轮毂的长度要略短于对应轴段的长度,保证锁紧装置能够可靠压紧带轮端面,避免带轮运转时出现轴向窜动。径向尺寸上,带轮的基准直径要结合传动比要求、主动轮转速、V带的线速度范围综合确定,保证V带的工作线速度落在合理区间内,避免线速度过高导致带体离心力过大、张紧力损失,或是线速度过低导致需要的有效拉力过大、带体过早疲劳。安装时需要保证主动带轮与从动带轮的轮槽端面处于同一平面,偏差不能超过允许范围,否则会导致V带在轮槽内出现扭转、偏磨,大幅缩短带体的使用寿命,同时也会增大传动过程中的能量损耗。轮槽的工作表面粗糙度需要控制在合理范围,过于粗糙会加剧带体的磨损,过于光滑则会降低摩擦系数,容易出现打滑问题。

  实际应用中,这类四槽V带轮通常匹配四根同型号的V带成组使用,安装时需要注意同组使用的V带长度公差要尽可能一致,避免各根带体的受力不均,导致部分带体过载、部分带体松弛无法有效传递动力。日常运维中,不需要额外对带轮做特殊维护,只需要定期检查轮槽的磨损情况,当轮槽出现明显的磨痕、槽型变形时,就需要及时更换带轮,避免损伤配套的V带。张紧力的调整也需要匹配多根带的传动特性,不能过紧也不能过松,过紧会增大轴与轴承的负载,加剧带体的拉伸疲劳,过松则容易出现打滑、传动比不准的问题。
