ArduinoNano开源开发板精细结构

　　这块小型开发板的三维结构还原，面向嵌入式控制、小型实验装置、教学演示台架以及紧凑型自动化辅控单元的布局设计场景。在很多桌面级测控项目里，控制核心不需要占用大尺寸安装空间，传感器信号采集、小型执行器驱动、串口通讯与简单逻辑运算都集中在一块狭长电路板上完成，这类板卡常被嵌入设备操作面板后侧、传感器接线盒内部、小型机器人机身夹层或者教学实验模组的底座中，结构设计阶段如果只按二维轮廓预留空位，很容易在装配阶段和周边接插件、壳体立柱、走线槽发生干涉，因此完整还原板上所有凸起元件与插针高度，对整机组装的空间校核有实际意义。

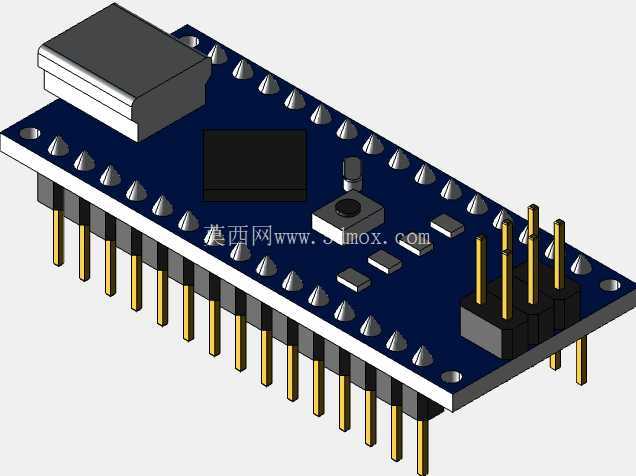

　　从板体本身的布局来看，深蓝色PCB基底为狭长矩形，板边两侧排布两排直插排针，排针沿板长方向连续分布，引脚间距遵循标准2.54mm网格，这一尺寸直接决定了它可以直接插接在面包板、专用底座或者自定义载板的对应焊座上。建模时排针不能只做简单薄片，每根插针的金属圆柱段、黑色塑料定位座以及伸出板底的插装长度都需要单独区分：板底插针长度要匹配面包板夹持深度，板顶露出的针段用于外接杜邦线，若整机采用焊接固定方式，引脚穿过载板后的预留焊锡高度也要纳入底部安全间隙，避免针脚触碰金属底板造成短路。

　　板面上的元件高度分层十分明确，靠近板端的USB接口是整板最高的结构件之一，金属屏蔽壳与后方塑料胶芯叠合，接口开口正对板端端面，外壳设计时必须在对应侧壁开出避让缺口，缺口尺寸要留出USB插头插入时的手部操作空间，不能刚好贴合接口外轮廓，否则实际插拔会被壳体边缘卡住。板身中部的主控芯片为扁平贴装封装，整体高度远低于USB接口，芯片周边排布多枚贴片电阻、电容与小型发光二极管，这些微型元件虽然凸起尺寸小，但在做灌胶封装、紧贴绝缘片或者多层堆叠安装时，仍需保留0.5mm以上的安全间隙，防止绝缘层磨损元件焊盘。板上另一处较高的元件是圆柱形电容，立置在板边区域，其顶部高度介于贴片元件与USB接口之间，布局时要避免和上方压合的固定板发生硬接触。板端的两排立式排母用于外接扩展模块，塑料基座加高，内部金色接触端子向上伸出，这部分的高度在堆叠扩展板时是核心尺寸基准，上下两块板之间的净空由排母高度决定，中间容纳的走线高度不能超过该数值。

　　设计思路上，这块板的结构完全服务于快速原型验证：所有外接信号全部引到两侧排针，无需焊接即可快速搭建测试电路；板上预留的四个安装小孔位于板角，孔径适配M2自攻螺丝或者铜柱固定，安装孔中心到板边的距离符合通用开源板卡规范，设计固定支座时可以直接调用标准孔位，不用重新测绘。在整机布局中，它的安装边界要同时考虑三维方向：长宽方向预留出板体轮廓外加两侧杜邦线插头的出线宽度，高度方向以最高的USB接口为上限，从板底插针末端到USB壳顶部的总高度决定了壳体腔体内的最小净深。如果采用卧式贴装在壳体内壁，还要注意USB接口端不能紧贴壳体侧壁，除了开孔避让还要预留插头插拔的行程空间；如果采用立式插装在主载板上，则要核算上方排母扩展模块叠加后的总高度，避免超出设备外壳的顶部轮廓。

　　对于教学实验设备而言，该板卡经常需要反复拆装、更换接线，建模时把排针、接口、按键、指示灯的位置全部精准还原，就能在设计透明防护罩时提前开好对应操作窗口，让学生不用拆开护罩就能插接线路、观察指示灯状态；在工业小型测控装置里，这类板卡一般会被固定在DIN导轨安装的模组盒内，三维结构校核可以提前确认板卡和导轨端子、电源模块之间的走线间隙，避免装配后期才发现元件干涉而返工。板上的复位按键为轻触方形结构，顶部按钮略高于周边贴片元件，若外壳对应位置设置操作按钮，要保证按键按压行程不被外壳挡住，同时按钮和外壳开孔之间留合适间隙，防止长期按压出现卡滞。整板的重量集中在接口与排针区域，固定时优先靠近板角安装孔锁紧，避免仅靠排针受力支撑整板，长期震动环境下容易出现焊盘撕裂，这些装配层面的细节，都能在完整三维结构模型中提前预判并优化。
