多规格工业叶铰链合页结构设计

　　叶铰链是工业柜体、钣金设备、防护门、检修盖板中最常见的转动连接件之一，看似结构简单，却直接决定门体开合手感、承载能力、装配容错性以及后期维护便利性。这套叶铰链模型围绕实际设备中高频使用的安装场景整理，覆盖多种外形尺寸、孔位布局和开合形态，能够在同一类连接需求下快速匹配不同板厚、门宽和载荷条件。

　　从现场使用来看，叶铰链并不只承担“把门挂上”这一个动作。在电气控制柜、机床外防护、自动化工作站围栏、液压站箱体、仪器仪表壳体以及小型工艺设备上，铰链往往要承受门体自重、频繁启闭带来的交变载荷，还要适应门板与框架之间的加工误差。若选型时只看外观而忽略安装孔距、翻边高度、销轴位置和转动间隙，装配阶段很容易出现门体外缘干涉、闭合后缝隙不均、螺钉头与转动区域冲突等问题。因此，在三维设计阶段把铰链的真实外形、孔位和运动包络放入装配体，比事后在二维图中估算孔距更可靠。

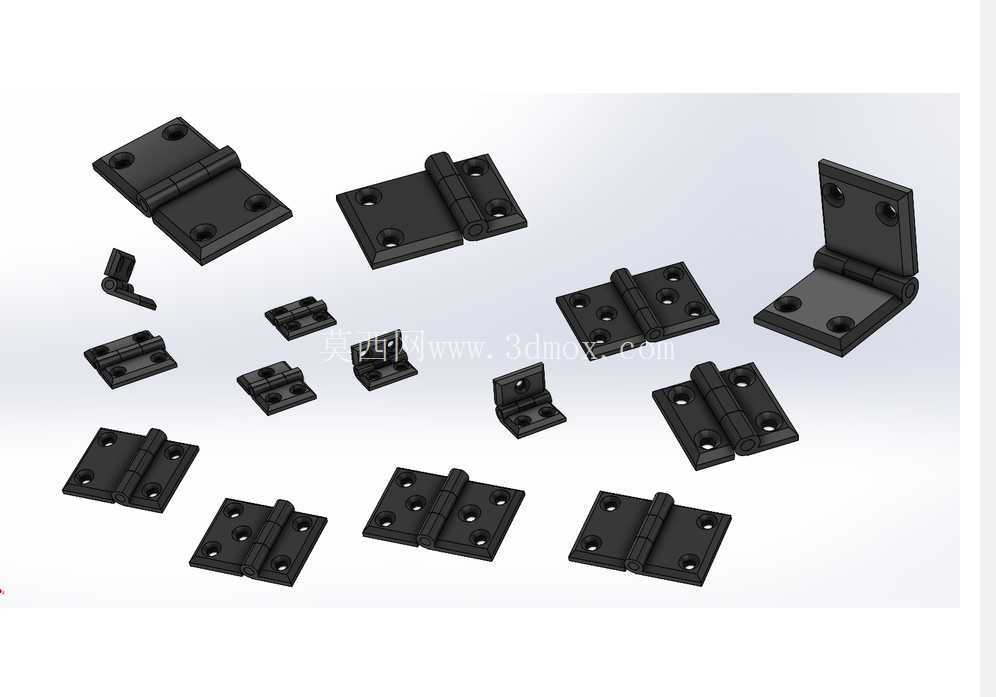

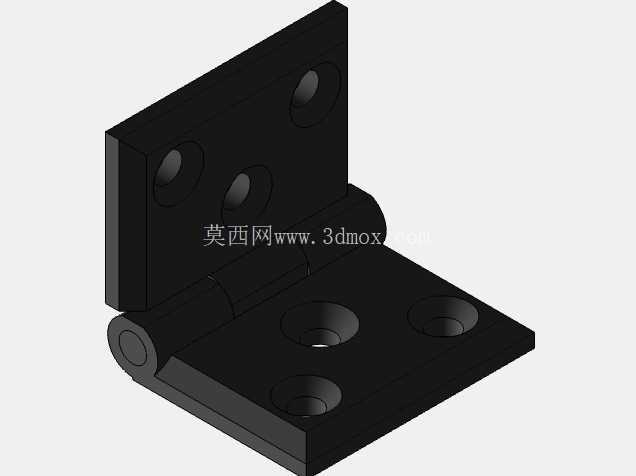

　　该组模型包含平板式、折弯式、立式、窄边式等多种叶铰链形态。平板式铰链适用于门板与框架处于同一平面或搭接量较小的位置，两个叶片分别固定在相邻构件上，销轴提供旋转轴线；折弯叶片则适合门框有折边、门板需要外装或内藏的场合，通过叶片高度差补偿板厚和密封胶条占用空间；部分带直立支座的结构可用于可拆卸门板、侧向翻开的检修盖，以及需要让开门框型材的安装面。不同形态虽然外观差异明显，但核心功能一致：在保证转动自由度的同时，把门扇载荷稳定传递到固定框架上。

　　建模思路上，叶片主体采用钣金冲压件的典型特征表达，平板区域布置沉孔或通孔，用于安装螺钉；弯折边缘保留圆角过渡，避免冲压应力集中；销轴区域通过卷圆结构形成筒状铰接部，中间穿入销轴后构成旋转副。孔位数量随尺寸变化，从小型两孔、四孔结构到较大规格的多孔布局均有体现。大尺寸铰链通常增加叶片宽度和孔间距，以降低单个螺钉承受的剪切力；小尺寸铰链则压缩外形，适合仪表箱、轻型盖板和空间受限的侧板。

　　在设备布局中，铰链的安装边界需要重点校核。首先是门板开启角度，销轴中心线到门体内侧面的距离决定了门体旋转时是否会碰撞框架、密封条或相邻管线；其次是螺钉安装空间，沉孔直径、孔边距以及折弯壁之间的距离会影响螺丝刀或电动工具操作；再次是门体厚度与搭接方式，外装门、内装门和嵌入门对叶片高度的要求不同，若卷圆部位突出于安装面，还要确认闭合后是否与门框发生摩擦。对于需要经常拆卸的检修门，可优先考虑销轴可抽出或叶片分离方便的结构；对于长期固定、强调防松的防护门，则应关注孔位刚度和螺钉支承面。

　　材料与表面处理方面，这类叶铰链常见于冷轧钢喷塑、镀锌钢板、不锈钢板以及压铸合金等方案。钢制件表面黑色喷塑或电泳处理后，适合普通工业环境，成本较低且观感统一；不锈钢件更适合潮湿、腐蚀或需要频繁擦拭的食品、化工、户外设备场景。三维结构中虽然主要体现几何形状，但在选型时仍需结合门重、使用频率、环境介质和人员接触安全要求判断材料厚度。若门板较宽，单只铰链承受的力矩会增大，应增加铰链数量或提高铰链规格，而不是简单沿用小门尺寸。

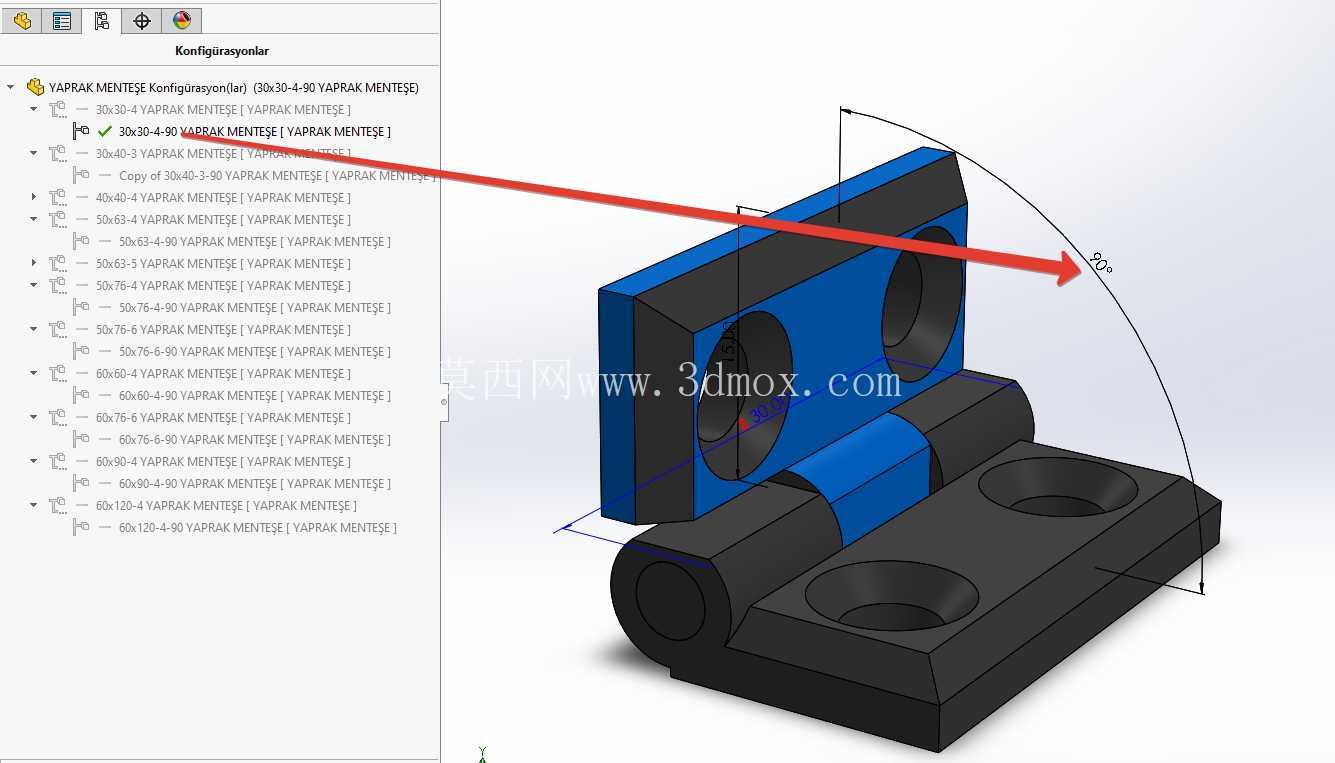

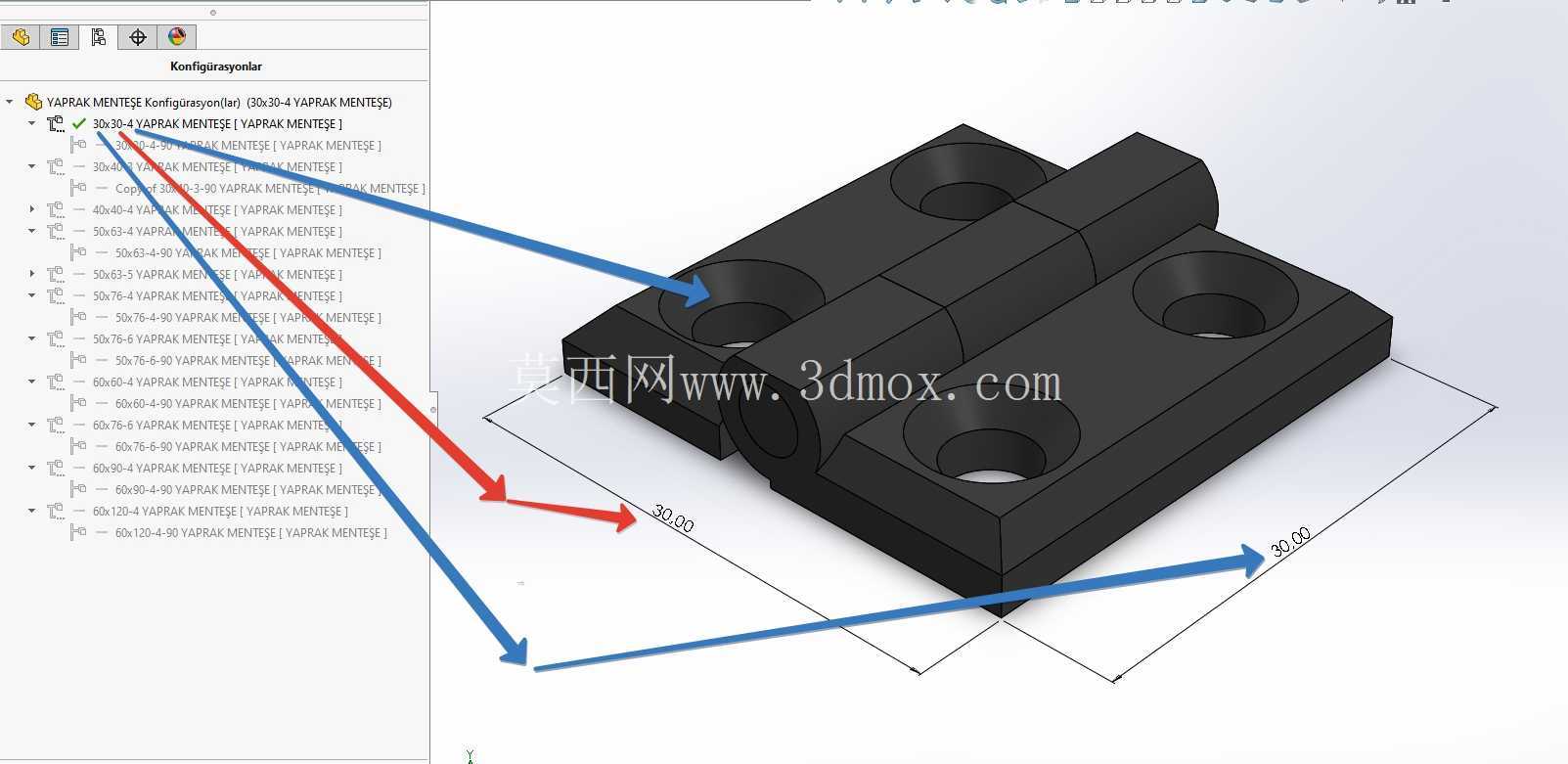

　　把这组叶铰链放入装配设计时，可先根据门框截面确定安装面，再按门体高度布置铰链位置。通常上部铰链更靠近门体载荷引起的拉脱区域，下部铰链承受压缩和剪切作用，重型门可在中间增加支撑点。运动校核中应让门板从闭合状态旋转到最大开启角，观察叶片卷圆、螺钉头、门板折边和密封胶条之间的间隙。对于配置化设计，还可以把不同规格铰链作为同一标准件库中的多个配置，通过孔距、叶片长度、销轴高度和安装孔数量进行切换，从而减少重复建模并提高装配出图效率。

　　整体而言，这套叶铰链结构适用于轻型到中型工业门盖连接，重点解决多规格选型、孔位匹配和开合干涉问题。它的价值不在于复杂曲面，而在于把容易被忽视的安装细节完整呈现：叶片如何贴合板面、卷圆如何避让、孔位如何承载、销轴如何定位。对结构工程师而言，这类标准五金件越早进入三维装配，后期返工越少，设备门板的闭合精度和维护便利性也越容易得到保证。
