工业铝型材支撑调平脚座组件

　　在铝型材框架类设备的落地布局里，调平脚座是最容易被初入行结构工程师忽略、却直接决定整机运行稳定性的基础支撑件。这套系列化调平脚座覆盖了不同螺杆长度、不同底座直径、不同承载等级的规格，适配从轻型物料周转架、车间工位工作台，到中型自动化检测线机架、包装设备主机架、输送线分段支撑腿的全场景使用需求。实际产线部署中，车间地面往往存在浇筑平整度偏差、长期使用后局部沉降、不同区域地坪标高差等问题，硬连接的支撑腿会出现个别支点悬空、机架受力扭曲、型材拼接位产生内应力的情况，调平脚座通过螺杆与底座的螺纹旋合，可在不改动机架主体结构的前提下，逐点调整每个支撑位的离地高度，让整台设备的所有支撑脚均匀承载，避免框架因受力不均产生形变。

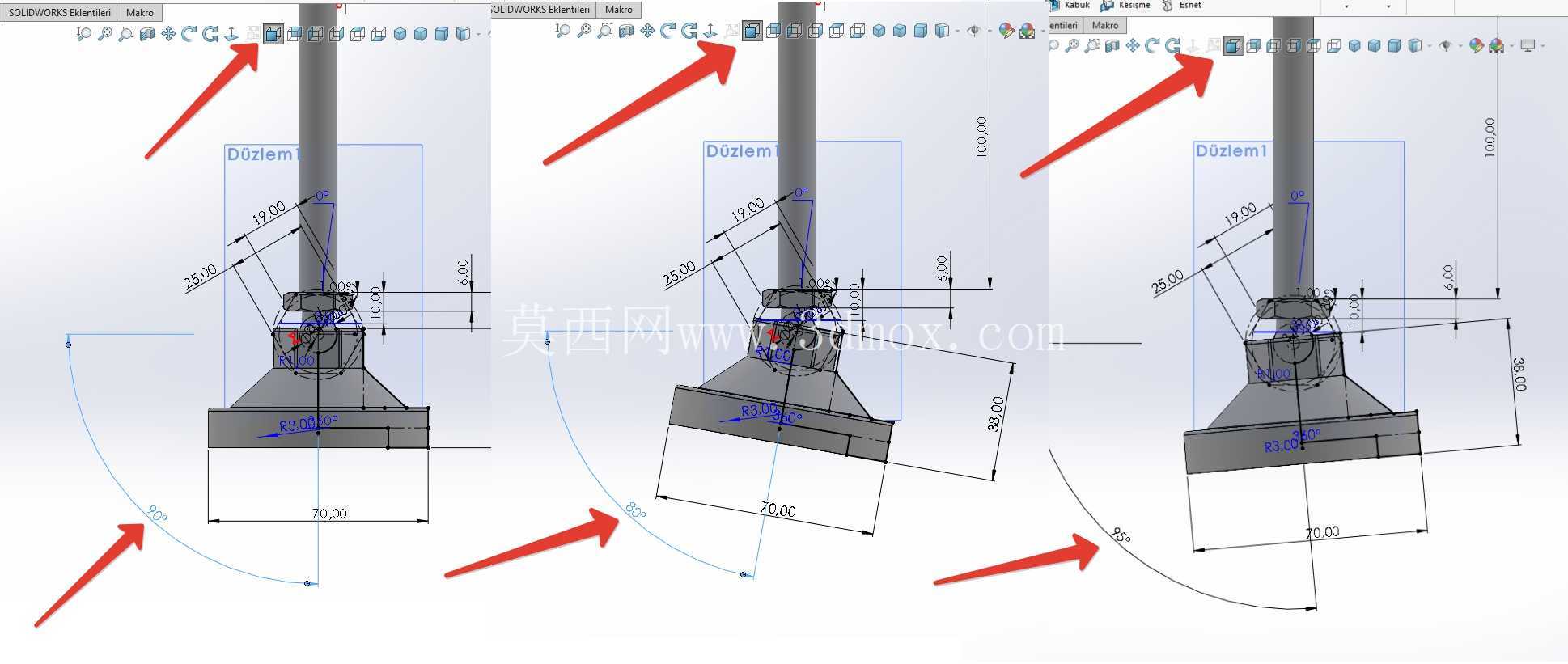

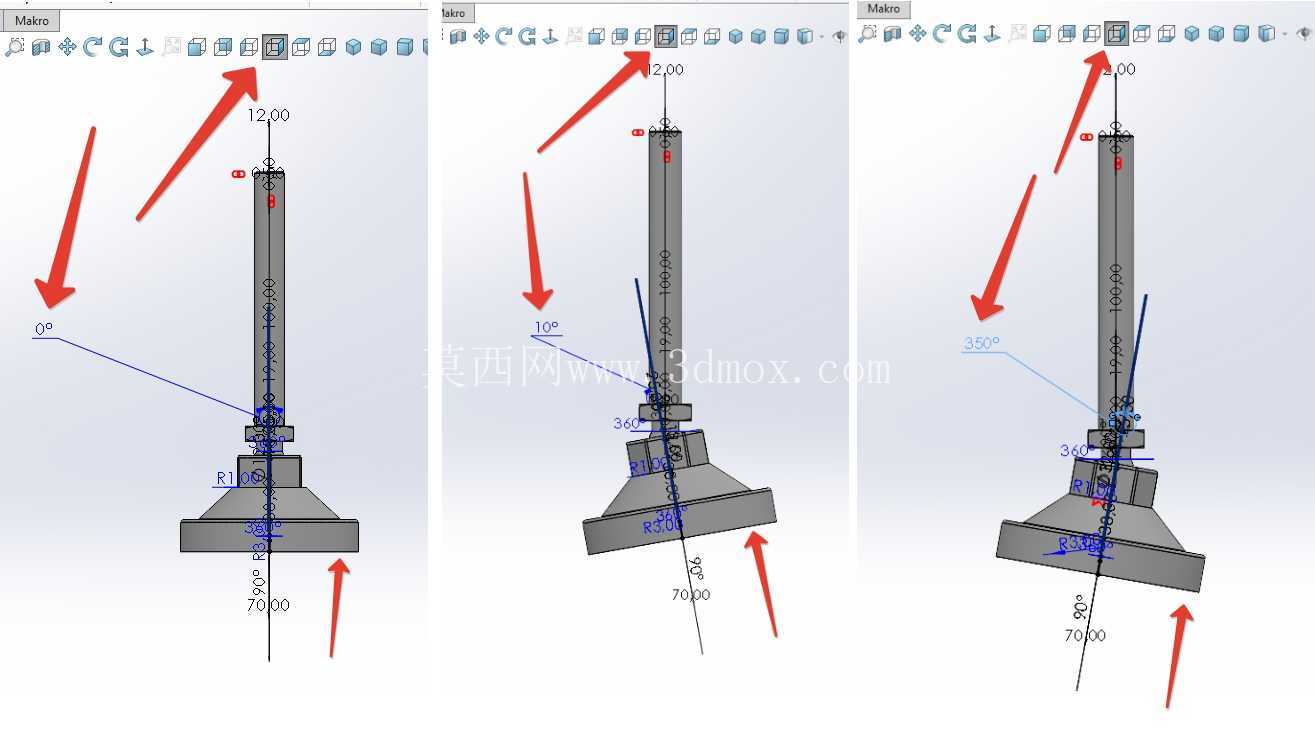

　　从结构设计逻辑来看，这套脚座分为三个核心功能段：底部承重底座、中部螺纹调节段、顶部型材连接段。底部底座采用大接触面圆盘与定向方座两种轮廓，圆盘款适配通用平整地坪，增大与地面的接触面积，降低单位面积压强，避免压伤环氧地坪或者在重载下出现支点下陷；方座款带定向防滑棱，适配铝型材框架的支腿端面定位，安装后不会出现周向转动偏移。中部调节螺杆采用全牙外螺纹结构，配套锁紧螺母，当调整到目标水平高度后，将锁紧螺母旋紧至型材支腿下端面，锁死螺纹副的相对位置，杜绝设备运行过程中振动导致螺杆回转、高度发生漂移的问题。部分规格在螺杆与底座的衔接位置设置了万向铰接结构，允许底座相对于螺杆轴线产生小角度摆动，当地面存在小幅倾斜时，底座端面可以完全贴合地坪表面，不会出现线接触、点接触导致的支撑晃动，这一细节在非混凝土地面、铺设有防滑橡胶垫或者钢板平台的工位场景中实用性极强。顶部连接段的尺寸完全匹配主流工业铝型材的端面槽口，可直接嵌入型材端槽，配合T型螺栓完成紧固，不需要在型材端面额外打孔攻丝，装配效率远高于传统焊接式支脚。

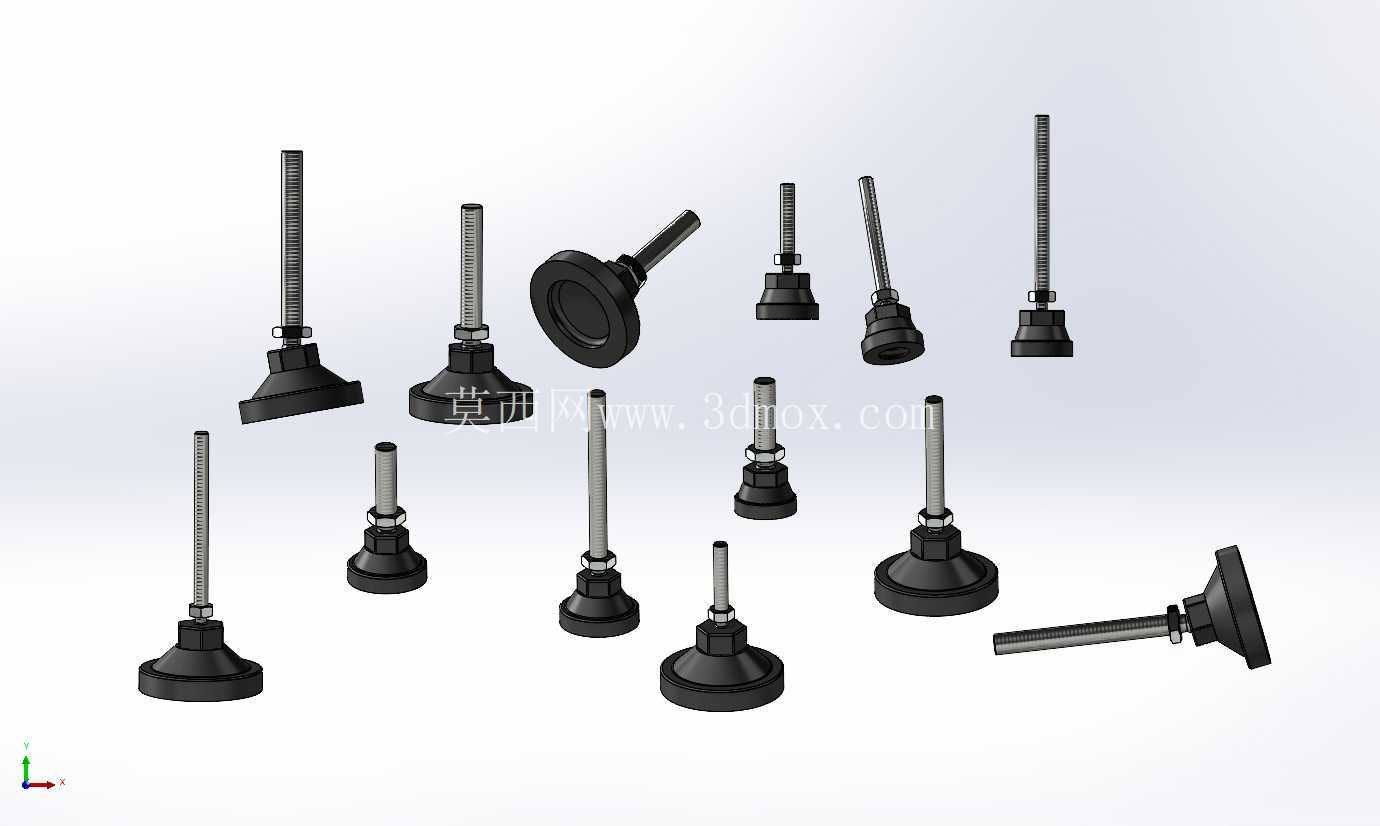

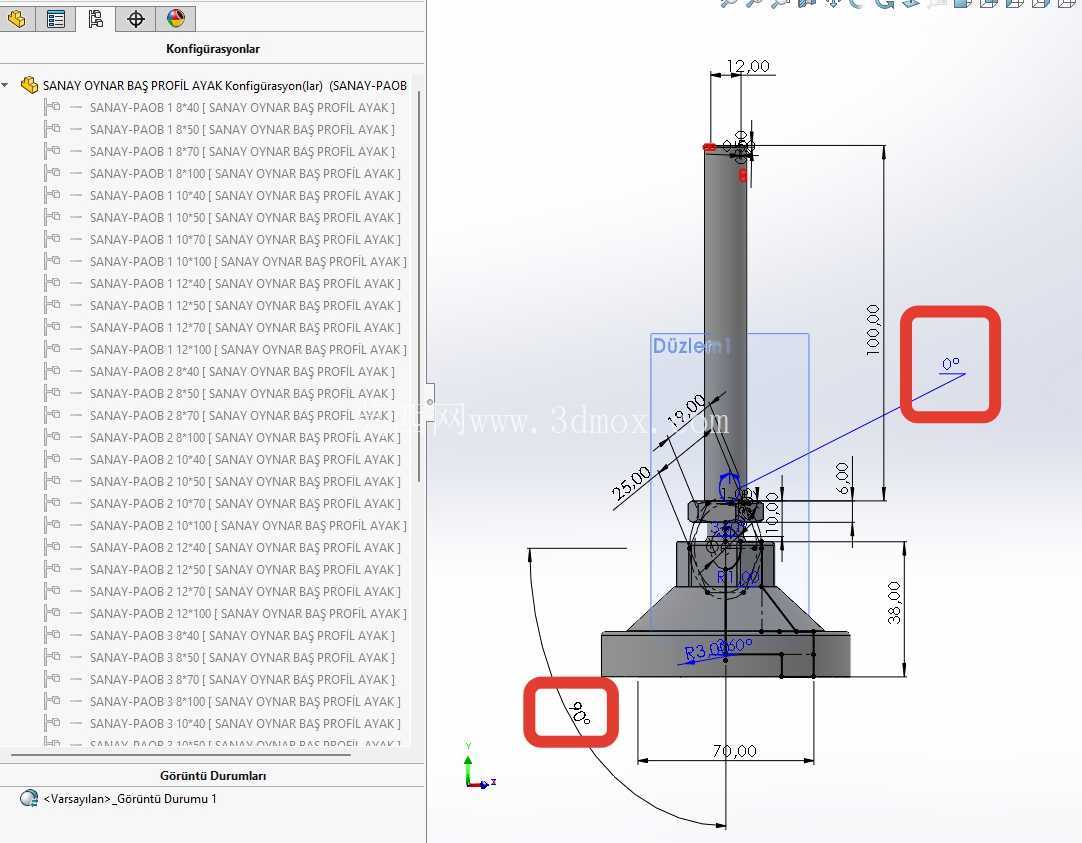

　　建模过程中对每一款规格的安装边界都做了完整还原：底座的最大外径、螺杆的公称直径与可调行程范围、锁紧螺母的对边尺寸、铰接位的最大摆角都按照实物测绘尺寸搭建，在整机机架设计阶段，可以直接将对应规格的脚座装配到支腿下端，校核最低机位与最高机位的总高度区间，确认调平行程是否可以覆盖现场地坪的最大标高差，同时检查底座边缘是否会与地面布设的线槽、气管桥架、设备周边的安全围栏底座产生干涉。不同于标准紧固件的通用化设计，这类调平脚座的选型需要结合机架总重量、支撑点数量、设备运行时的动态振动幅度综合判断：轻型工作台选用小直径短螺杆款即可满足使用，重载冲压周边设备、长距离输送线则需要选用大底座、粗螺杆的规格，保证支撑刚性。整套模型把不同规格的脚座按系列排布，结构工程师在做铝型材机架快速设计时，可以直接匹配对应载荷的支脚组件，不用反复测绘建库，能大幅缩短机架部分的设计周期，也能在装配阶段提前验证调平余量，避免现场安装时出现支撑行程不足、支点干涉的返工问题。
