散装物料长距离链板式输送设备

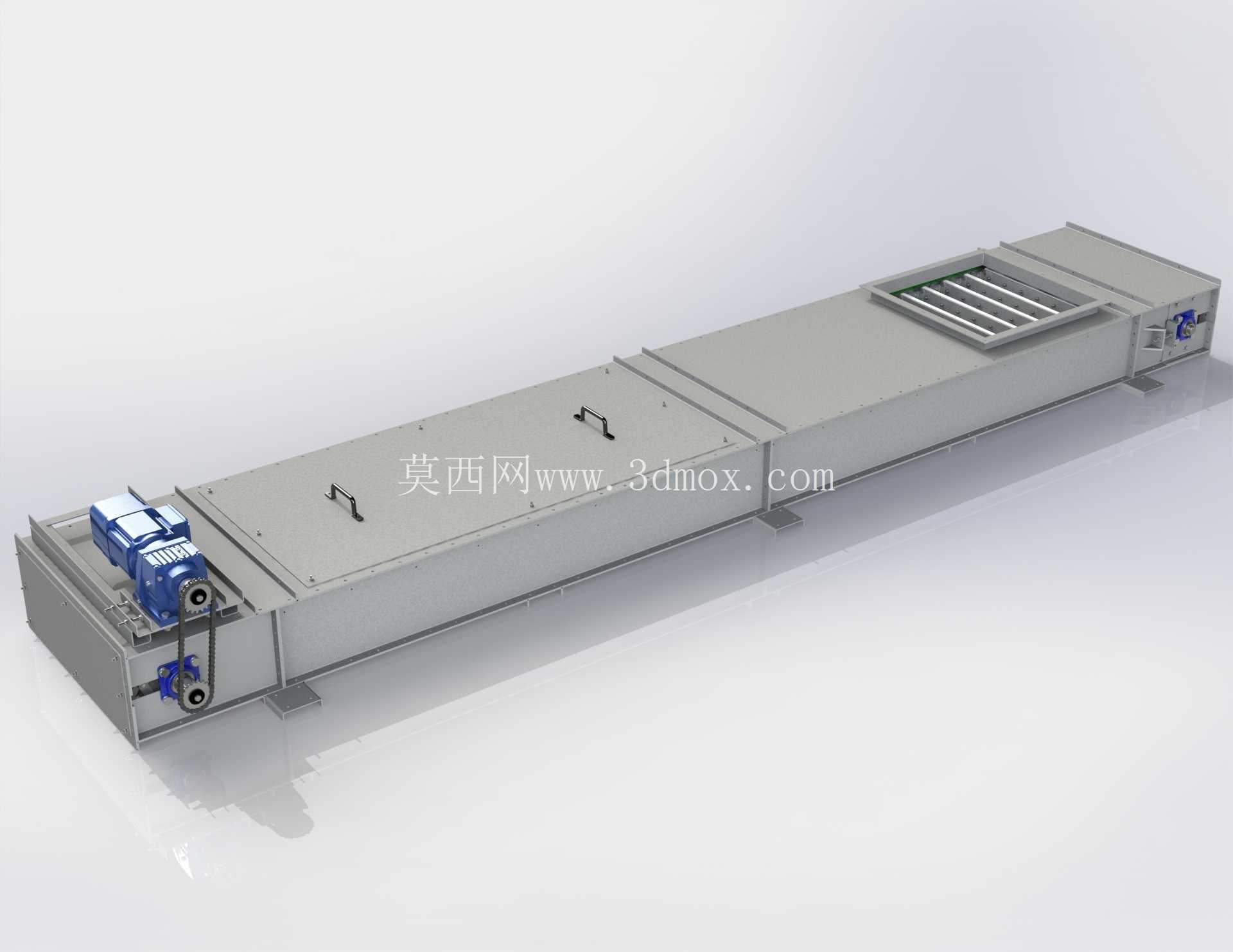

　　这套长槽体链板输送装置主要面向颗粒状、小块状及散装固态物料的连续水平转运场景，在粮食加工、建材骨料、化工散料、矿山筛分、废旧物料回收以及自动化生产线的工序衔接环节都有广泛适配性。设备整体采用全封闭长槽型机身结构，输送工作面为平整链板，物料从机身中段上方的格栅进料口投入后，由下方循环运行的牵引链条带动链板匀速向前移动，最终从机身端部的出料位置完成卸料，全程物料不会出现散落泄漏，也避免了开放式皮带输送散料时容易掉料、跑偏、被尖锐物料刮破带面的问题。

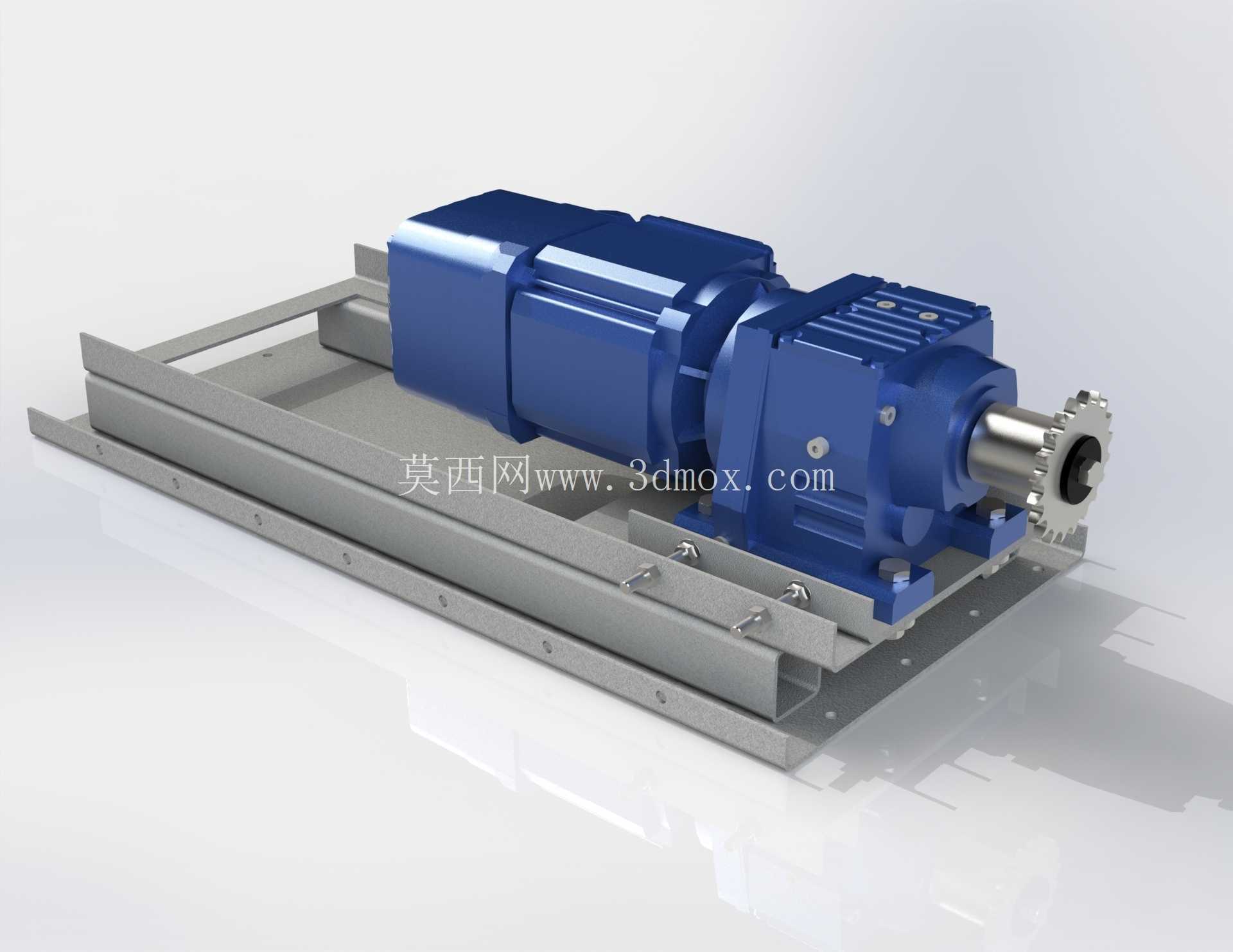

　　从现场布局的安装边界来看，设备整机总长度达到五米级别，其中有效输送工作段长度为五千米毫米，槽体内部可用输送宽度为八百毫米，整机外形总宽度控制在一千一百二十毫米左右，机身高度方向尺寸紧凑，不需要额外开挖大型地坑，多数车间地面找平后通过机身底部的支撑脚座调平即可固定就位。设备驱动端布置在机身一侧端部，集成了齿轮减速电机与传动链轮组件，驱动端外侧设置有检修护罩与电气接线盒，接线盒旁预留了急停与运行状态接口，方便接入车间产线的集中控制系统；尾端设置张紧机构，可通过调节螺栓调整牵引链条的张紧余量，补偿链条长期运行磨损后产生的伸长量，避免链条跳齿、卡滞。

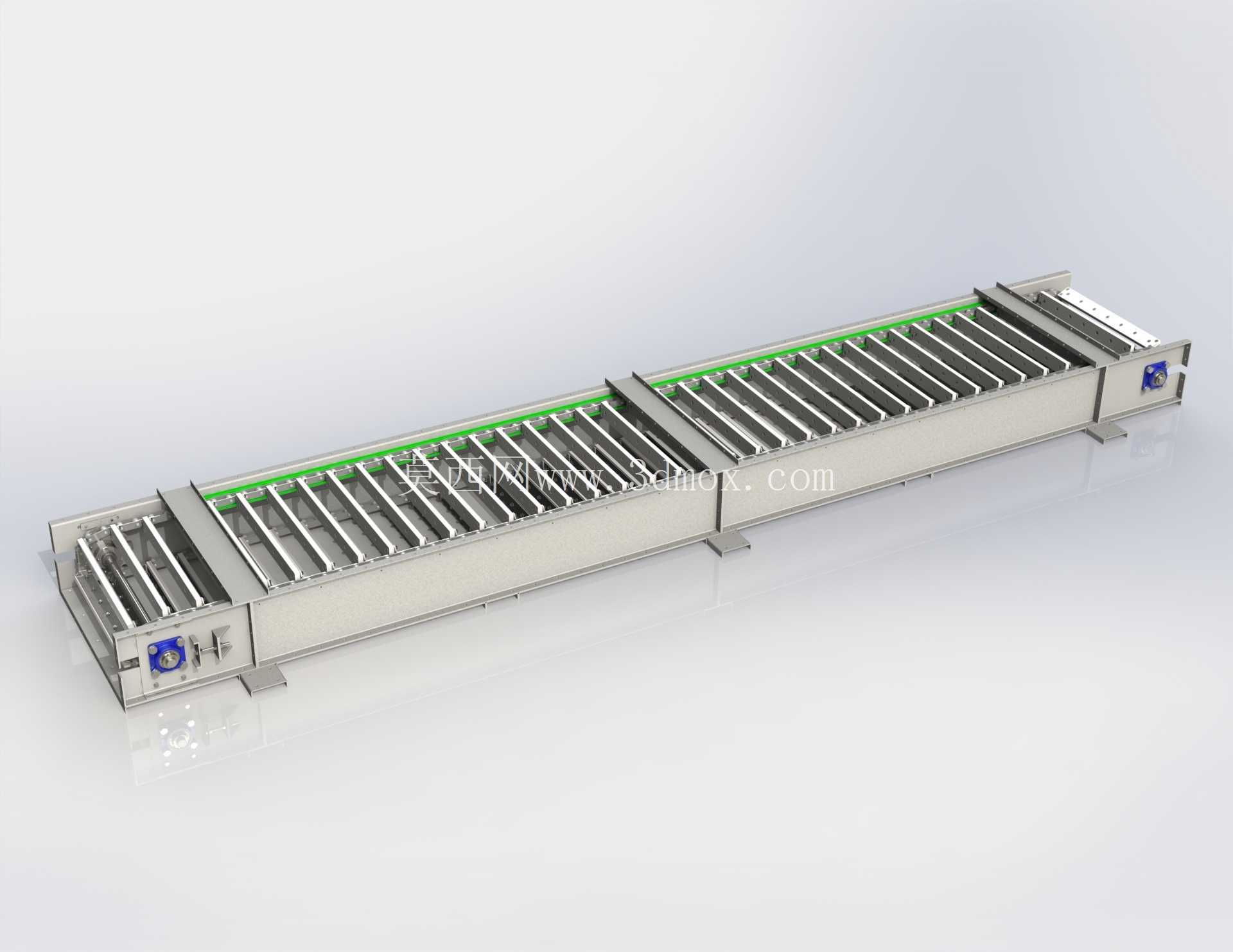

　　牵引部分选用FV63标准工程输送链条，单根链条展开长度接近九千九百四十二毫米，双侧链条同步牵引承载链板，链轮匹配FV63规格、齿数为十齿，传动轴支撑部位采用带座外球面轴承单元，轴承座型号为UKF208KH，自带密封防尘结构，可阻挡散料粉尘进入轴承滚道，大幅延长转动部件的维护周期。设备运行时链板的移动速度设定为零点四米每秒，这个速度区间既可以保证散料在槽内平稳输送、不会因为速度过快出现物料抛洒，也能达到每小时两百吨的理论输送产能，满足中大型产线的连续供料需求。驱动单元选配的齿轮减速电机输出转速为三十九转每分钟，输出扭矩两百六十五牛米，配套电机额定功率一点一千瓦，动力冗余度合理，既不会出现小马拉大车导致的电机过载发热，也不会因为动力选型过大造成不必要的能耗浪费，设备运行时最大可承受的链条牵引负载为两千一百牛，适配绝大多数常规比重散料的输送工况。

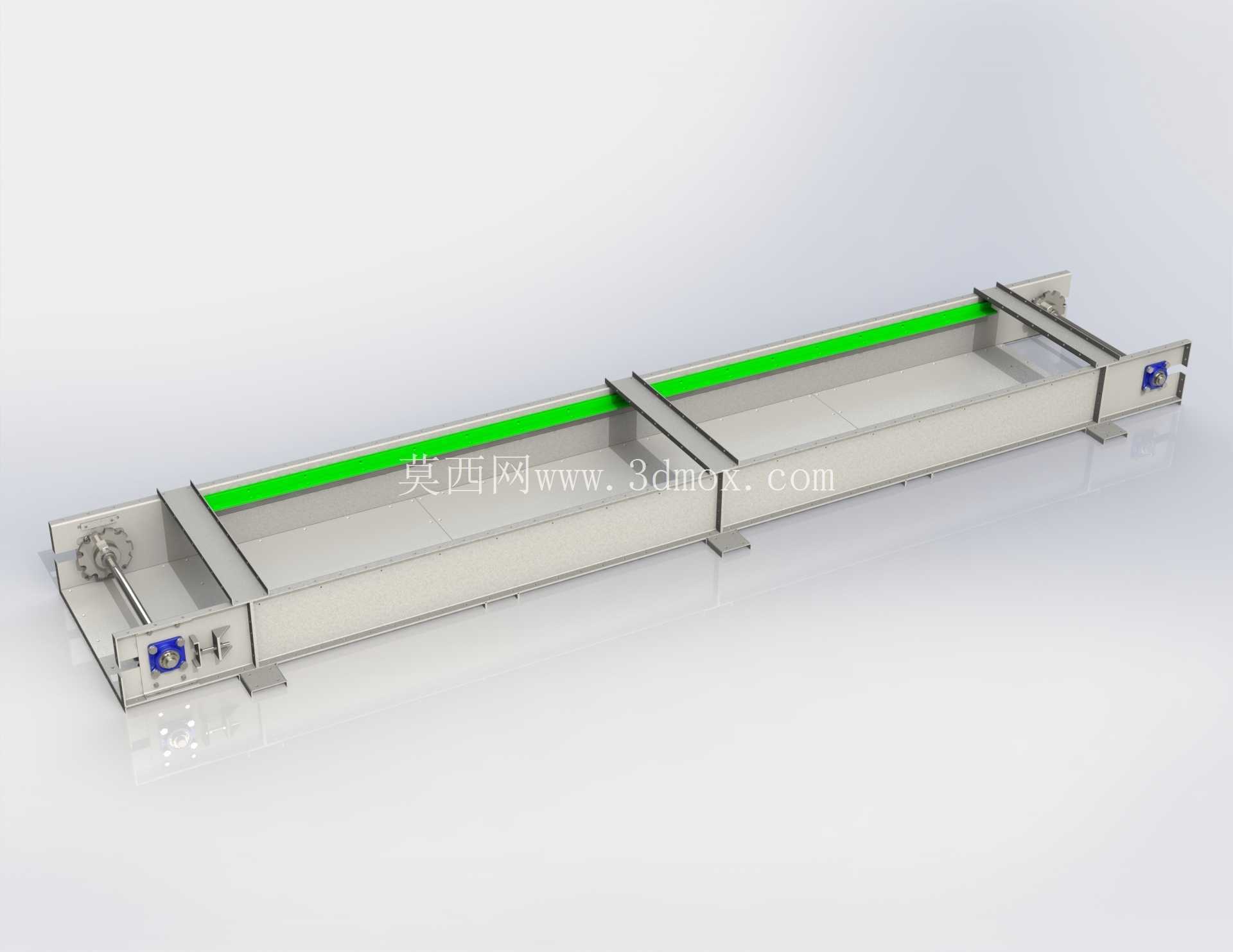

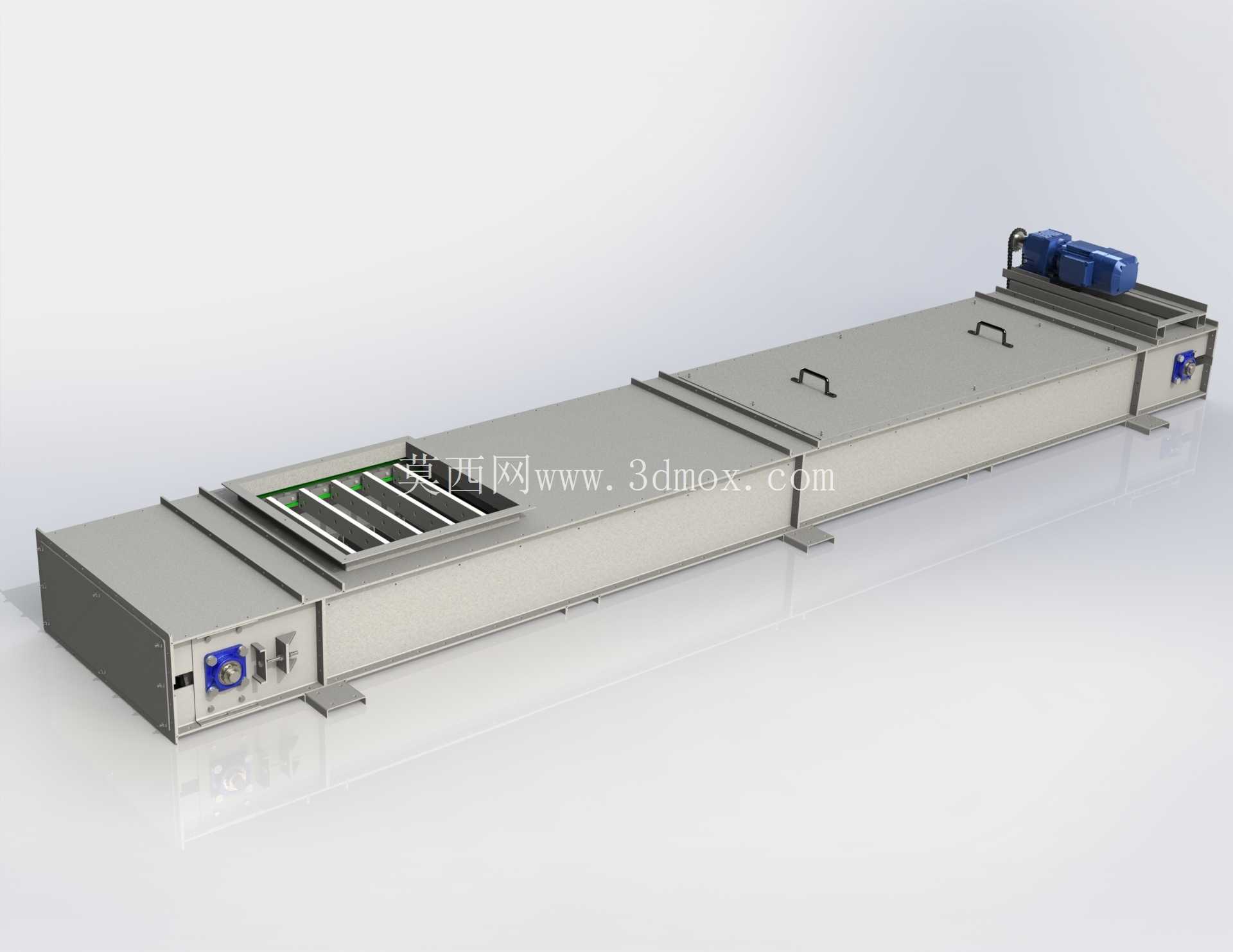

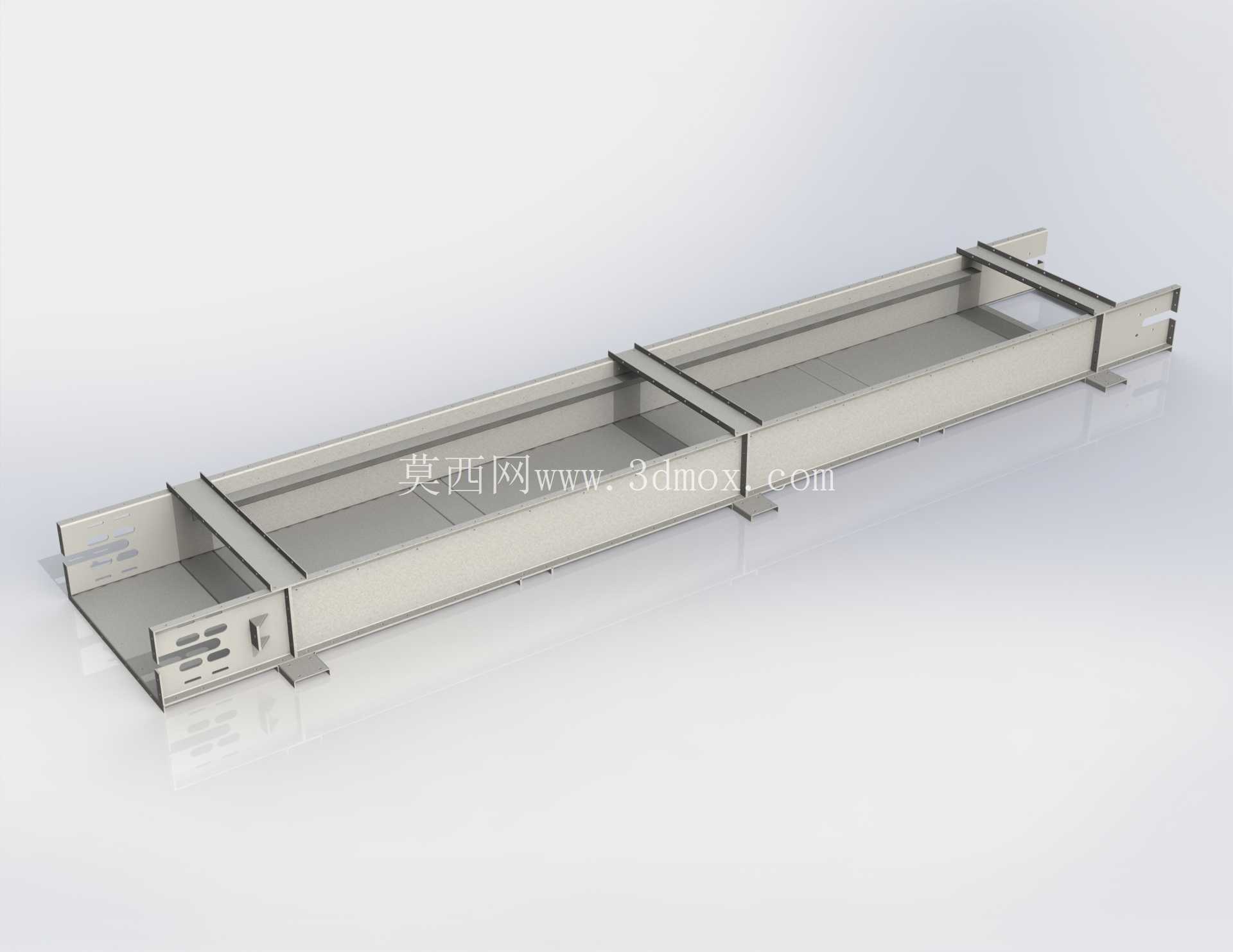

　　机身槽体采用折弯钢板拼焊成型，槽体上表面预留了两处带提手的检修观察口，日常巡检时可以直接打开观察口查看内部链板运行状态、清理卡入的异物，不需要整体拆解槽体；进料位置设置格栅护板，既可以引导物料均匀落到链板工作面，也能阻挡超大块异物进入输送槽造成卡堵。整套结构在三维建模过程中完整还原了链条节距配合、链轮齿形啮合、轴承座安装定位、槽体折弯拼缝、检修口密封盖以及驱动电机的安装支座细节，所有运动部件的间隙都按照实际装配公差预留，链板回程段的托轨、侧边导向挡边也都做了完整建模，设计人员可以直接参考这套结构完成同类型散料输送线的选型改型，根据现场的输送长度、物料粒度、产能需求调整槽体分段长度、增减中间支撑位，也可以将水平输送段改型为小角度倾斜输送结构，适配不同高差的物料转运布局。
