DIN471标准轴用外卡簧挡圈系列

　　轴用外部挡圈是旋转与直线传动结构里最常见的轴向限位元件，这套按DIN471标准构建的系列卡簧，覆盖多档轴径规格，建模时完整还原了开口环体、两端装配小孔、环身圆弧过渡与卡入轴槽后的贴合形态，可直接用于减速器输出轴、泵类转子轴、阀门阀杆组件、输送辊筒、电机轴端、机床主轴附件以及各类仪器仪表的转轴限位场景。在实际设备装配中，这类挡圈的核心作用是承担轴向定位：轴承内圈、齿轮、套筒、滚轮或者链轮套装到轴上之后，在轴颈预设的环形凹槽内嵌入该挡圈，就能限制零件沿轴向往复窜动，承受中等程度的轴向推力，相比轴端锁紧螺母、轴端压板这类限位方案，外卡簧不需要在轴端加工螺纹，也不占用轴端额外的锁紧空间，在轴向布局紧凑的小型传动机构里优势非常明显。

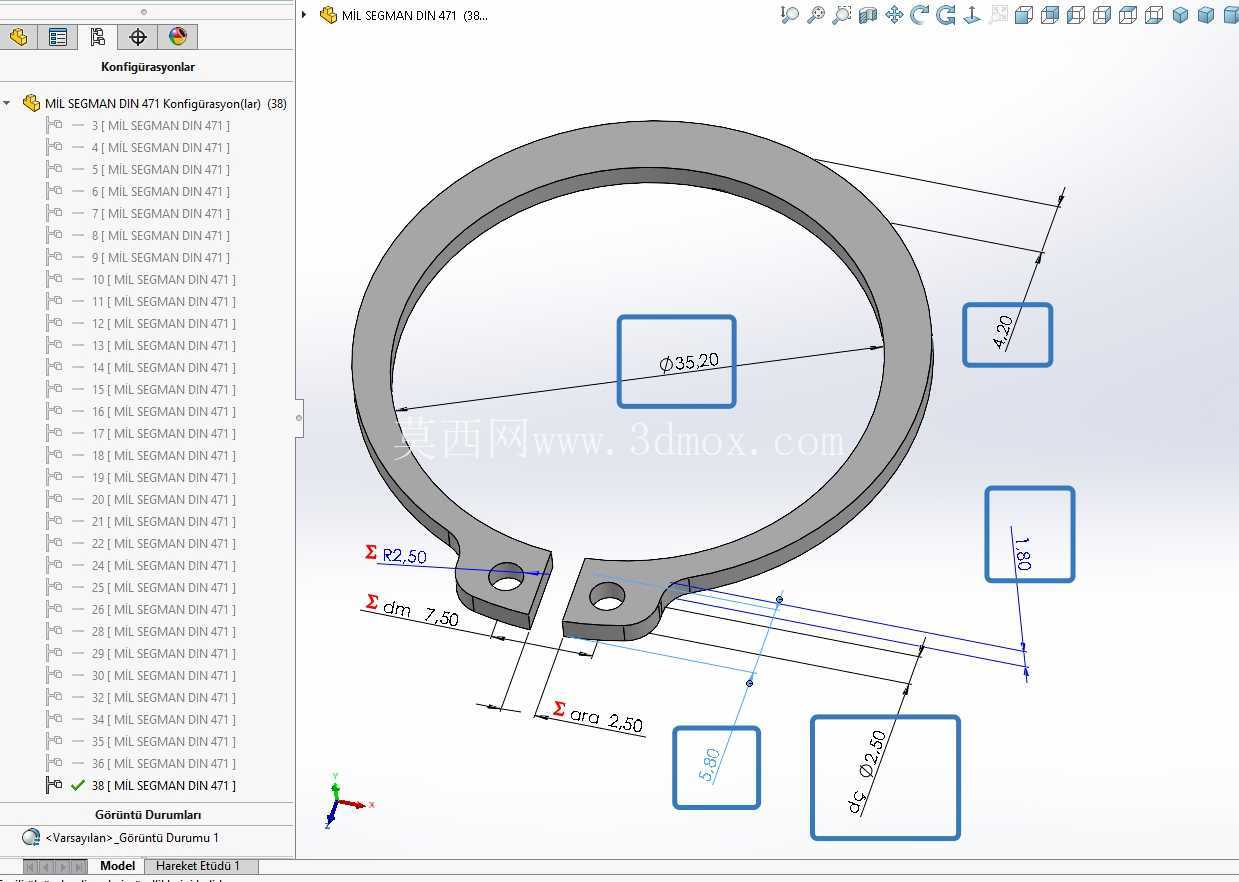

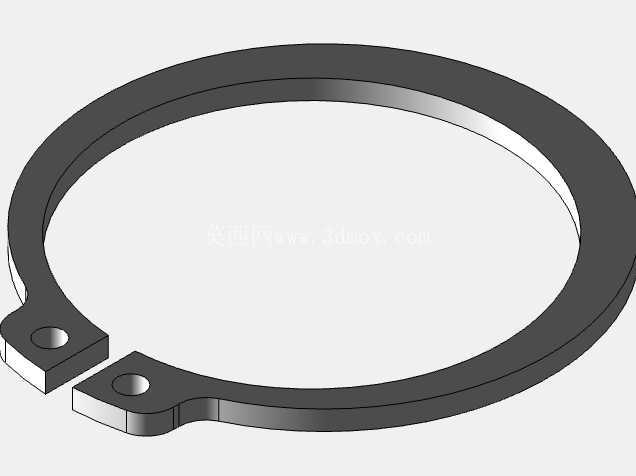

　　从结构设计逻辑来看，DIN471轴挡圈属于弹性开口环，环体本身采用弹簧钢冲压成型的工艺特性，在三维建模时环身截面做了等厚矩形处理，开口处两个端头向外微扩，端头位置预留的小孔是卡簧钳的专用装夹位：装配时用轴用卡簧钳的两个钳头插入小孔，施力撑开挡圈开口，让环体内径略大于轴径，即可顺着轴身滑入预先车削好的环槽位置，撤去外力后挡圈依靠自身弹性收缩，环体内侧完全卡入轴槽，环面高出轴表面的部分就形成轴向止挡面。建模过程中特意保留了不同规格的尺寸梯度：小规格挡圈环宽窄、整体厚度薄，适配仪器仪表、小型精密传动的细轴；大规格挡圈环身截面更厚、端头孔位间距更大，能够承受重载传动件传递的更大轴向载荷，系列里每一档规格的环体外径、自由状态开口宽度、槽位适配轴径、端头孔径都和标准参数对应，不会出现装配干涉。

　　在布局安装边界上，工程选型时首先要匹配轴上加工的卡簧槽尺寸：槽底直径、槽宽、槽侧圆角必须和对应挡圈的截面厚度、环体卡入深度匹配，若槽深过大，挡圈卡入后高出轴面的止挡高度不足，被限位的零件容易从挡圈上方滑出失效；若槽深过小，挡圈无法完全落入槽内，环体凸出轴面过多，套装零件时会刮伤配合孔壁，运转过程中挡圈还可能受挤压弹出槽位。挡圈两个端头的开口间隙在自由状态下要预留足够的弹性变形量，撑开时最大扩张内径不能超过环体材料的屈服极限，反复装拆多次后仍能回弹到原有尺寸，不会发生永久塑性变形。端头的装配小孔位置做了局部加厚补强，避免卡簧钳施力时孔边应力集中出现撕裂，环身所有棱角都做了微小圆角，既符合冲压件的实际工艺特征，也能避免装配时划伤操作人员、刮损相邻零件的配合面。

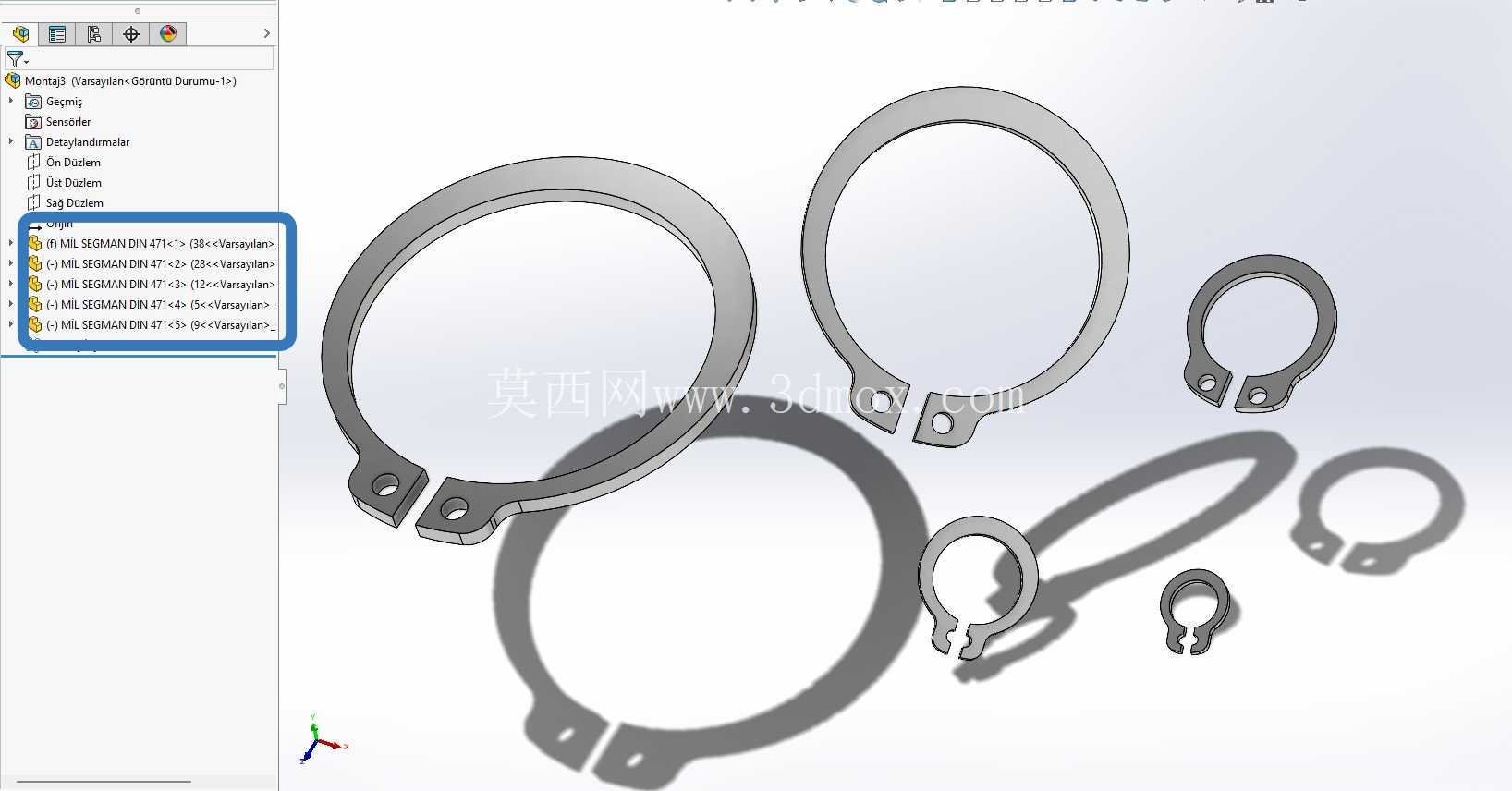

　　在不同行业的实际使用里，这类外挡圈的工况适配性很强：在常压阀门的阀杆组件中，它可以限位阀杆上的衬套与手柄定位套，避免阀杆开关往复动作时零件轴向松脱；在小型减速器的齿轮轴上，它可以挡住滚动轴承内圈端面，替代长度更大的轴肩，缩短轴系整体轴向尺寸；在输送设备的辊筒轴端，挡圈卡在轴槽内可以防止辊筒从支座侧滑脱出。三维模型完整呈现了多规格挡圈的实体形态，环体的曲面弧度、开口处的端头造型、投影下的轮廓比例都和实物一致，设计人员在做轴系结构布局时，可以直接调取对应规格的模型装入装配体，校验挡圈和相邻轴承、套筒、壳体侧壁的间隙，确认卡簧钳操作时的装配空间是否充足，避免在设计阶段出现挡圈装不进去、或者止挡高度不足的结构缺陷，也能在出工程图时直接参考模型生成卡簧槽的标注尺寸，保证加工出的轴槽和外购标准挡圈完全互换。
