CAD场景用铰接式人体姿态参考模型

　　做设备布局、工位设计的结构工程师都清楚，人机校核环节如果没有合适的人体参考模型，很容易出现操作位高度不合理、检修空间预留不足、肢体活动干涉这类后期改起来成本极高的问题。这套铰接式人体参考模型，就是专门面向CAD布局场景开发的轻量化校核载体，没有冗余的曲面细节，所有肢体分段都按照标准人体关节活动逻辑做了铰接约束，能直接调整出站立操作、坐姿操控、俯身检修等各类常见作业姿态，不用工程师从零开始搭建人体基准。

　　从实际使用场景来看，这套模型适配绝大多数工业设计的人机校核需求：做操作台布局时，可以调出站立姿态模型，核对操作按钮的布置高度是否在人体上肢舒适活动范围内，台面边缘距离操作人员站位的距离是否符合前臂自然弯曲的操作习惯，避免出现需要过度探身或者抬臂操作的设计缺陷；做驾驶室、操控舱类设计时，坐姿姿态的模型可以直接用来核对座椅靠背角度、踏板行程范围、方向盘握持位置的匹配度，同时验证腿部活动空间是否充足，不会出现踩踏板时膝盖碰到底部结构的问题；做设备检修门、维护通道设计时，调整模型成俯身、抬臂的对应姿态，就能快速核对检修口的尺寸是否能让操作人员顺利伸手触及内部待维护部件，通道宽度是否满足单人携带工具通行的基本要求。

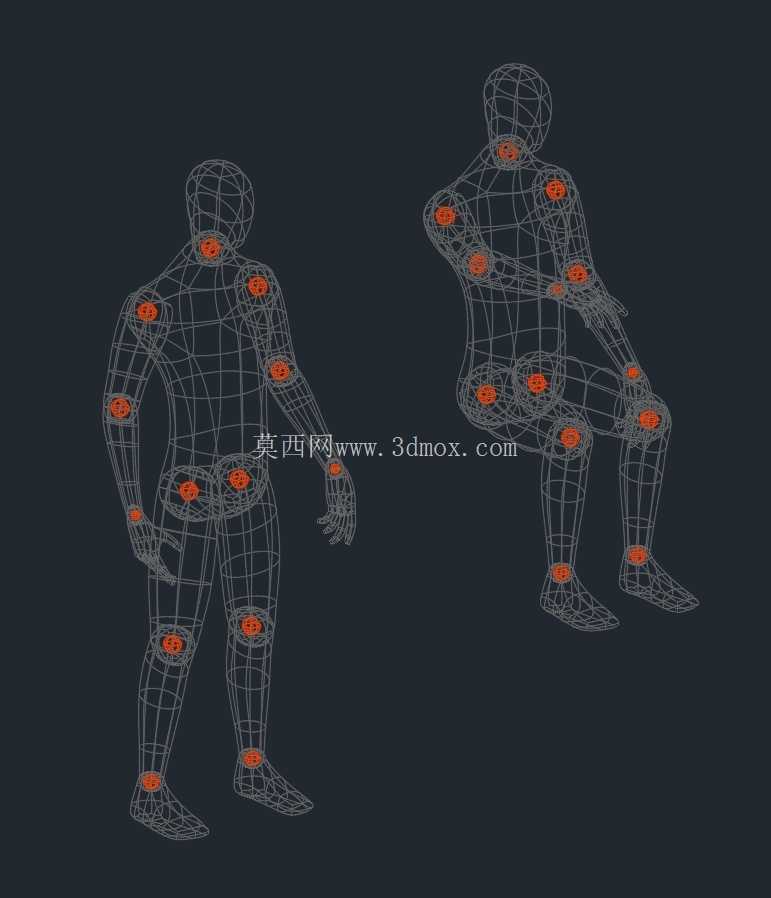

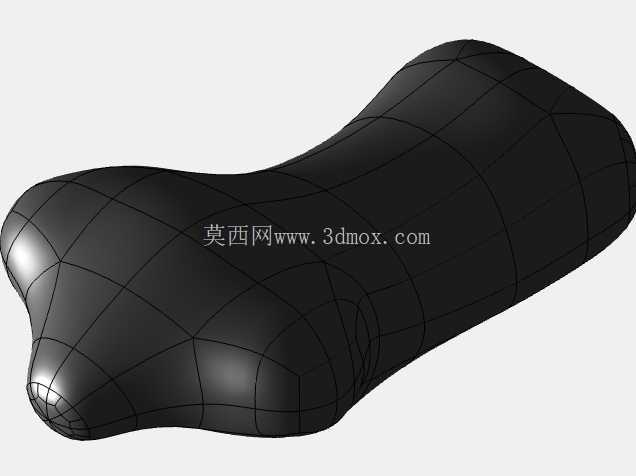

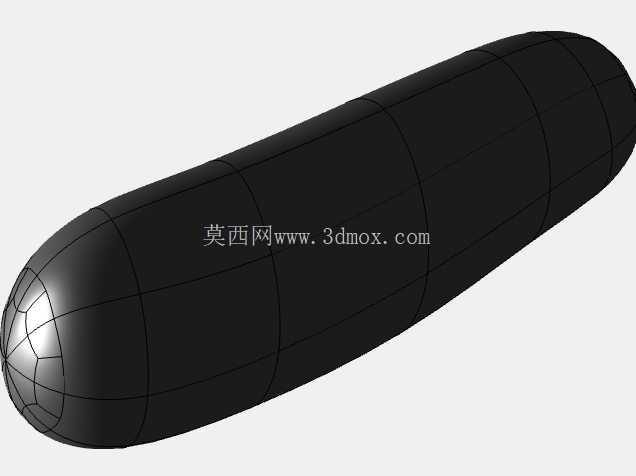

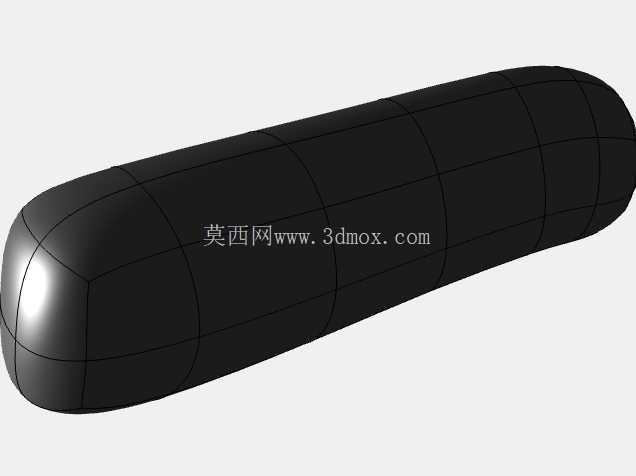

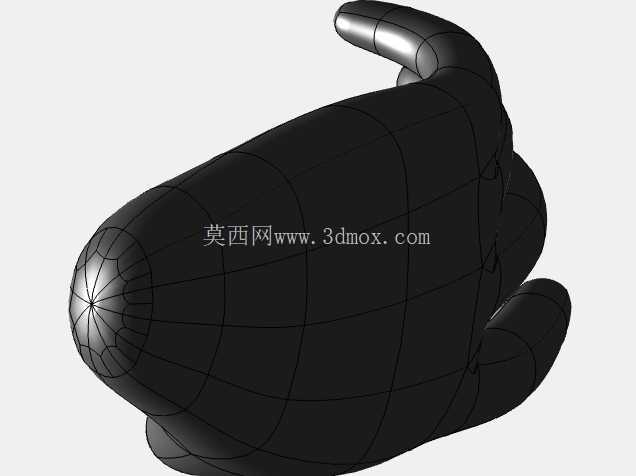

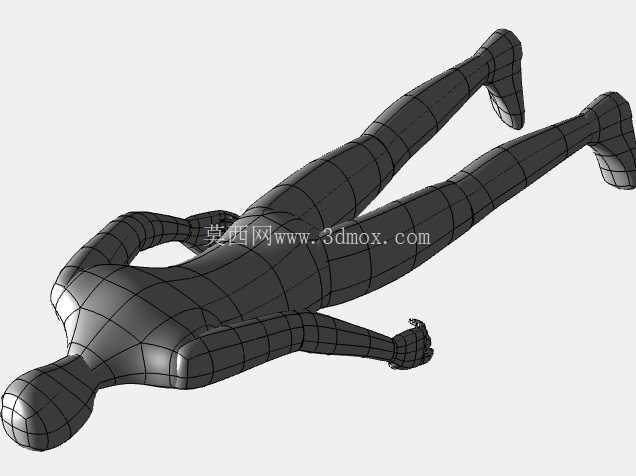

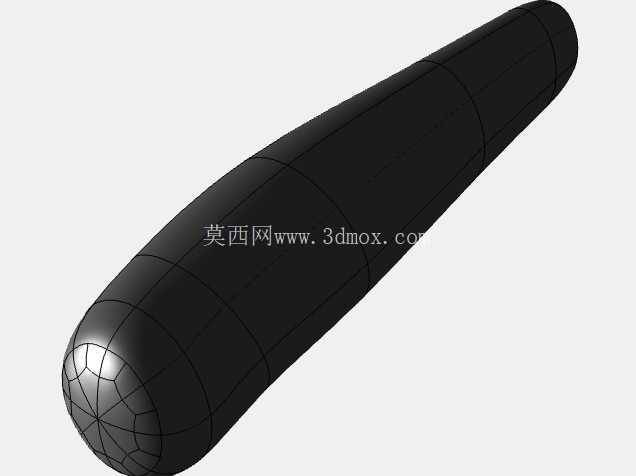

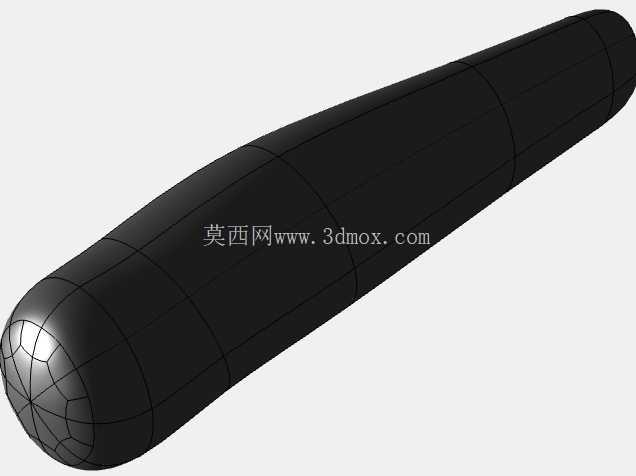

　　模型的设计思路完全围绕工程校核的实用性出发，没有做写实的人体五官、皮肤纹理这类对结构设计毫无意义的细节，整体采用网格面片的轻量化结构，哪怕是配置一般的办公电脑，导入大型装配体里也不会出现卡顿拖慢运行速度的问题。肢体分段严格按照人体解剖学的关节位置划分，颈、肩、肘、腕、腰、髋、膝、踝这些主要活动关节都保留了独立的转动自由度，调整姿态时不会出现肢体穿模、关节错位的问题，能准确还原不同姿态下人体的外轮廓边界。

　　尺寸基准采用国内成年人人体尺寸的通用百分位数据，站立姿态下的整体高度、肩宽、臂长、腿长都取常用的设计参考值，坐姿状态下的坐高、大腿长度、小腿垂直高度也符合常规工位设计的校核基准，工程师不用额外做尺寸缩放就能直接套用在大部分通用设备的布局设计里。模型的外轮廓做了适当的简化包络，没有突出的手指、发丝这类细碎结构，做干涉检查时能快速识别出结构件与人体活动范围的冲突位置，不会因为细碎特征产生不必要的干涉误报。

　　在装配约束层面，模型默认的基准坐标系对齐脚底平面，导入装配环境后可以直接贴合地面、座椅面等安装基准面，不需要额外做位置调整。两个常用姿态的模型文件可以单独调用，也可以同时放入装配体中，用来模拟多人协同作业的场景，比如生产线旁的双人操作位、设备旁的操作与辅助站位配合等场景，都能通过多模型摆放快速完成空间校核。不同于高精度的人体扫描模型，这套铰接模型的所有肢体段都是规则的几何结构，工程师如果需要针对特定人群做尺寸调整，比如适配特定行业的作业人员尺寸、做特殊防护装备的空间预留，只需要对应缩放肢体段的参数就能快速完成修改，不需要处理复杂的曲面重构工作，能大幅减少人机校核环节的重复建模工作量。

　　实际项目应用中，这类简化人体模型是结构设计阶段必不可少的参考载体，小到台式设备的操作界面布局，大到整线生产设备的工位排布，都可以通过调整模型姿态快速验证设计的合理性，在方案阶段就排除人机适配性问题，避免后期样机制作完成后才发现操作不便、空间不足的硬伤，有效缩短设计迭代的周期，减少样机修改的成本。模型的网格密度控制在合理范围，做工程图导出时也能生成清晰的人体轮廓参考线，方便在二维图纸上标注操作空间、检修范围的相关尺寸，让图纸的人机相关要求表达更直观，不需要额外绘制二维人体示意图。
