包胶防滑可调式活动扳手结构设计

　　可调活动扳手属于维修、装配和现场安装中使用频率很高的手动夹持工具，其核心价值不在于提供固定规格的卡口，而是通过活动钳口与固定钳口之间的相对位移，覆盖一定范围内的螺母、螺栓头和管件平面。该结构在设备检修、管道安装、机电维护、工装调试以及家庭维修场景中都比较常见，尤其适合规格不统一、紧固件尺寸变化较多的作业环境。与开口扳手相比，它不需要为每一种对边尺寸配备单独工具；与管钳相比，它对六角件平面的贴合更规整，夹持后不易因齿面压伤工件表面。

　　该扳手的头部由固定颚、活动颚、调节蜗杆、导向槽和机架本体组成。固定颚与手柄方向形成刚性受力臂，活动颚沿头部导轨做直线移动，蜗杆则通过齿纹与活动颚下方齿条啮合。转动蜗杆时，活动颚产生小幅进给，从而改变开口宽度。这种调节方式的优点是开口量可以连续微调，作业人员能够根据紧固件对边尺寸逐步收紧，避免卡口过大造成打滑。建模时需要重点保证蜗杆轴线位置、齿条啮合间隙、活动颚滑动面平行度以及钳口夹持面之间的垂直度。若导向间隙过大，受力时活动颚会产生偏摆，钳口端部容易出现局部点接触；若间隙过小，则在灰尘、油污或轻微磨损后调节阻力明显增大。

　　钳口开口区域承担主要扭矩，受力状态并不均匀。拧紧或松开紧固件时，固定颚和活动颚的夹持面分别承受侧向反力，头部与手柄过渡区还会承受弯矩。实际结构中，头部通常比手柄段更厚，固定颚根部采用圆弧过渡，以降低转角处应力集中。活动颚的齿条不能只按外观齿形处理，齿距、齿高和啮合包角需要与蜗杆参数对应，否则模型在装配时会出现干涉或空程。钳口夹持面宜设置细小滚花或台阶纹，以增加与金属紧固件之间的摩擦，但纹路不能过深，否则会在软质或表面处理要求较高的零件上留下明显压痕。

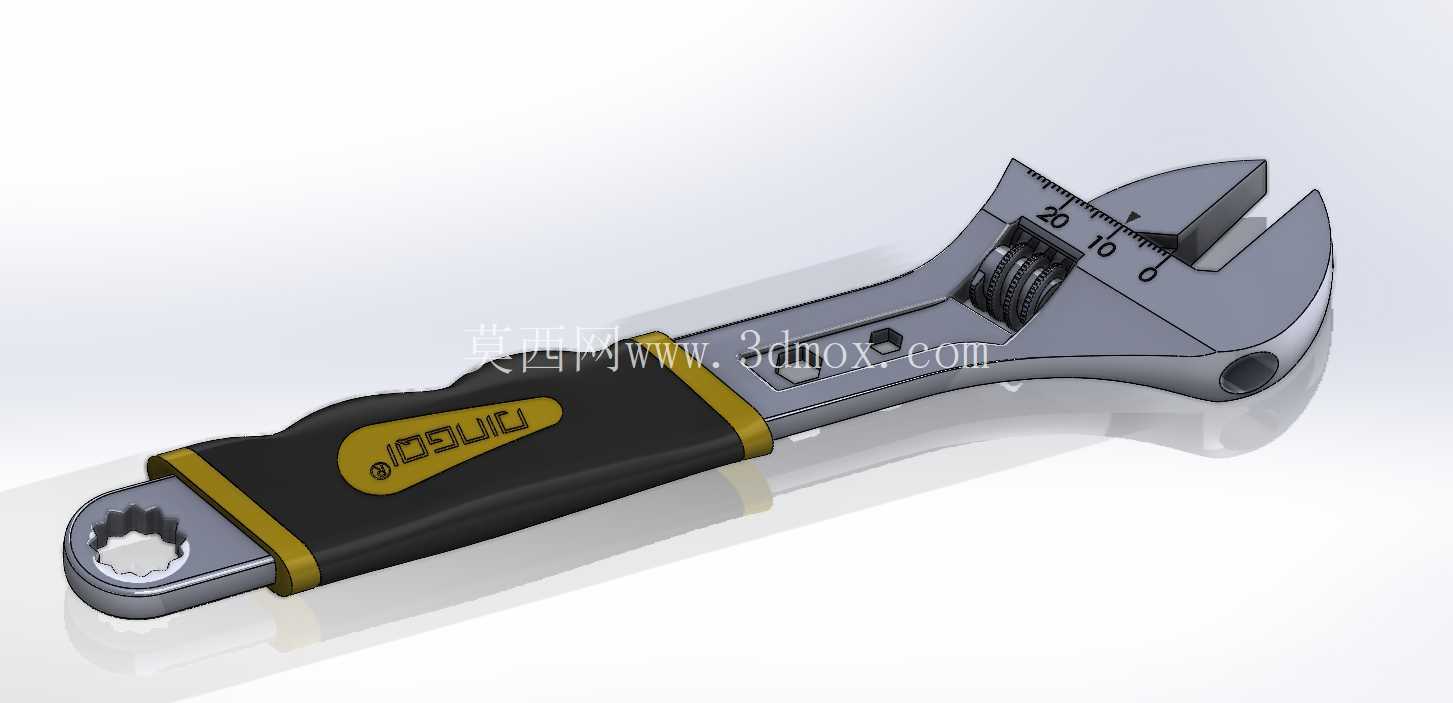

　　手柄部分采用金属芯杆外包防滑胶套的形式。金属本体承担弯曲和扭转载荷，外包胶层主要改善握持手感并增加摩擦力。胶套表面设置凸起标识区和前后防滑环，靠近头部的黄色环带可形成限位，防止握持手在施力时向头部滑移；尾部加厚区域则适合手掌根部抵靠。手柄尾端设计有梅花孔，既可以作为短规格螺栓的辅助拧转位置，也可用于穿挂、收纳或系绳。该孔边缘需要做圆滑过渡，避免在悬挂受力或尾部撬动时形成裂纹起始点。对于手动工具而言，手柄长度并非越长越好，过长会增加整体重量并使小空间操作不便，过短则会限制可施加扭矩，因此长度通常依据目标开口范围和常见紧固件规格进行匹配。

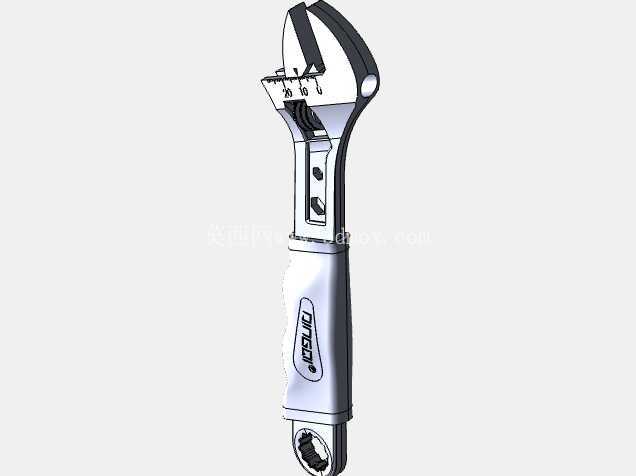

　　从外形边界看，扳手整体呈细长形态，头部宽度和厚度决定其能否进入狭窄设备间隙，手柄弯曲度则影响掌心贴合和施力方向。该模型头部开口方向与手柄轴线形成偏置关系，便于在平面附近操作时避开障碍物。活动颚顶部带有刻度标识，可在夹持前快速预估开口大小，但刻度只适合粗调，最终仍需以工件实际贴合状态为准。三维建模时应分别建立金属本体、活动颚、蜗杆、弹性卡圈或销轴、外包胶套等零件，不宜把头部调节机构简化成单一实体，否则无法体现齿条啮合、装配顺序和运动行程。

　　结构设计上还要考虑误操作工况。扳手在使用中可能被当作撬棍承受额外弯矩，或在卡口未完全贴合紧固件时突然施力，导致钳口端部滑脱。因此，颚部高度、夹持面深度和手柄抗弯截面需要保留安全裕度；胶套与金属芯杆之间应设置止退结构，防止扭转时胶层旋转。调节蜗杆两端应有限位，避免清洁维护或完全打开时脱出。活动颚的行程两端也应设置机械止位，使最大开口和最小闭合位置都明确可控。

　　在装配验证中，可通过剖面检查活动颚在全行程内是否与导轨、蜗杆和头部侧壁发生干涉，并模拟钳口从闭合到最大开度时齿条的啮合长度变化。受力分析时应关注固定颚根部、活动颚齿条根部、蜗杆齿面以及手柄颈缩区域。若用于产品级开发，还需结合热处理、锻压或冲压工艺确定金属件截面，胶套则要考虑包覆成型、拔模斜度和表面纹理深度。整体来看，这类工具结构看似简单，但真正可靠的设计需要在开口调节精度、夹持稳定性、手柄人机关系和长期耐磨性之间取得平衡。
