M4公制内六角圆柱头螺钉全规格

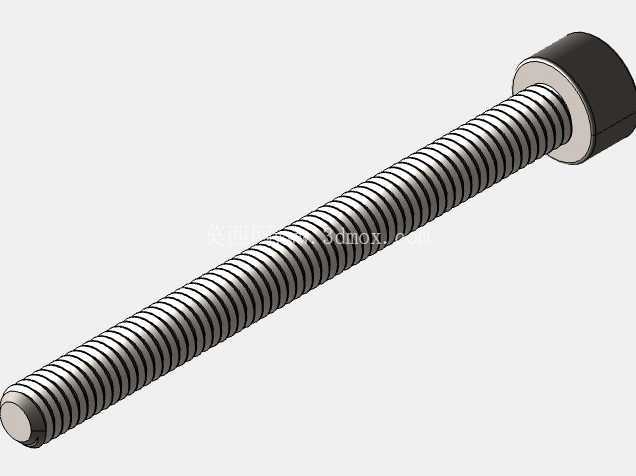

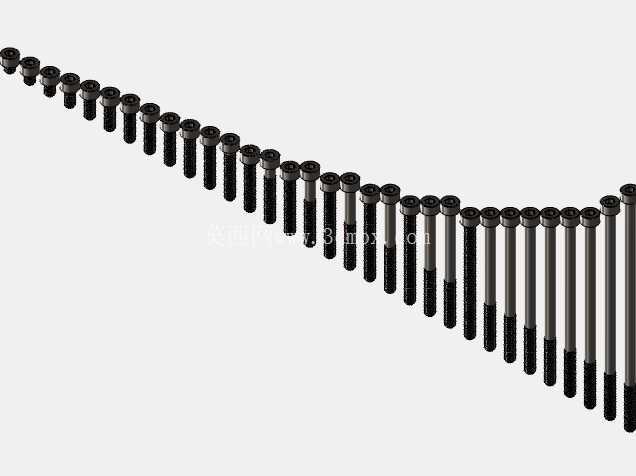

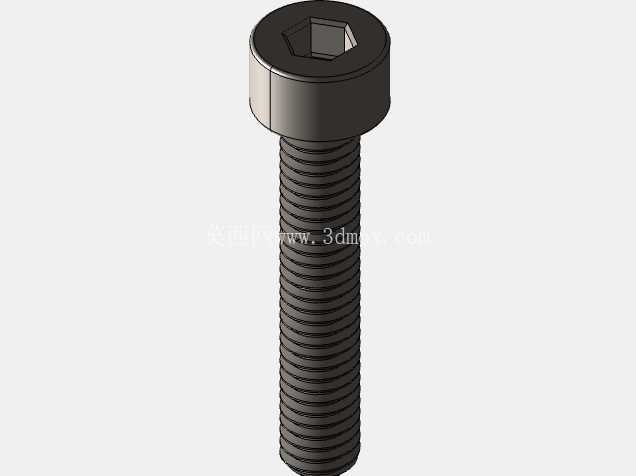

　　在机械结构设计与设备装配环节，螺钉是使用频次最高、选型覆盖场景最广的基础紧固件，其中M4规格内六角圆柱头螺钉凭借适中的螺纹公称直径、紧凑的头部结构与可靠的锁紧性能，在中小型自动化设备、消费电子结构件、3D打印机装配、无人机机架、仪器仪表阀体、小型工装夹具等场景中大量使用。本次梳理的M4公制内六角螺钉系列，覆盖螺纹长度4mm至100mm的全常用规格，完全匹配DIN912圆柱头内六角螺钉的外形尺寸规范，可直接用于设备三维装配阶段的紧固件选型、干涉检查与BOM清单编制。

　　从实际装配场景来看，M4螺钉的适用边界非常清晰：当被连接件为铝合金型材、3D打印PLA/ABS结构件、薄钢板折弯件、塑料阀体外壳时，M4螺纹既能提供足够的预紧力，避免设备运行振动导致连接件松脱，又不会因为螺纹直径过大造成被连接件开孔占比过高、局部结构强度被削弱。在自动化生产线的小型工位工装中，传感器安装支架、气动元件转接板、直线导轨端部限位块的固定，大多选用M4内六角螺钉；在桌面级数控设备与3D打印机的运动组件装配里，同步带轮压紧块、滑块转接板、热端固定座的连接，也普遍采用该规格紧固件。和十字槽盘头螺钉相比，内六角驱动形式的优势在于扳手可以完全沉入圆柱头内部，拧紧时施力方向与螺钉轴线重合，不会出现十字槽打滑、槽口拧花的问题，在沉头安装空间受限、螺钉头部需要完全埋入零件沉孔的场景下，圆柱头内六角螺钉的装拆便利性远高于其他槽型的紧固件。

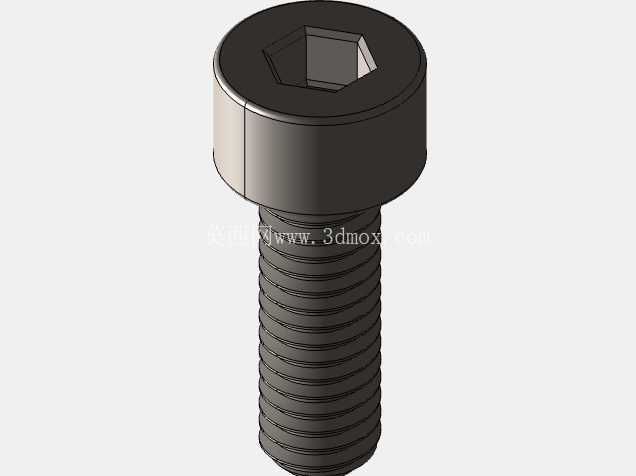

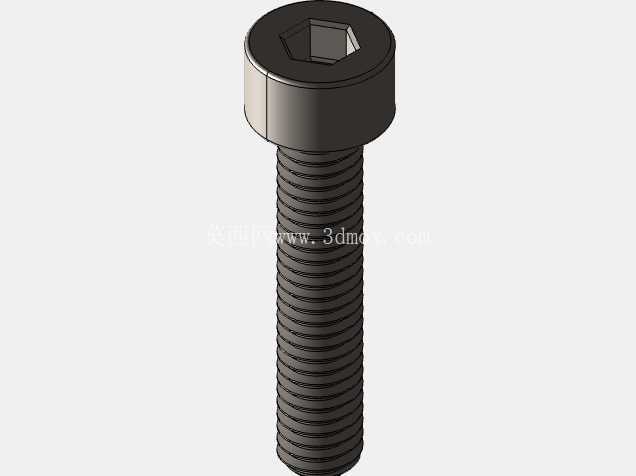

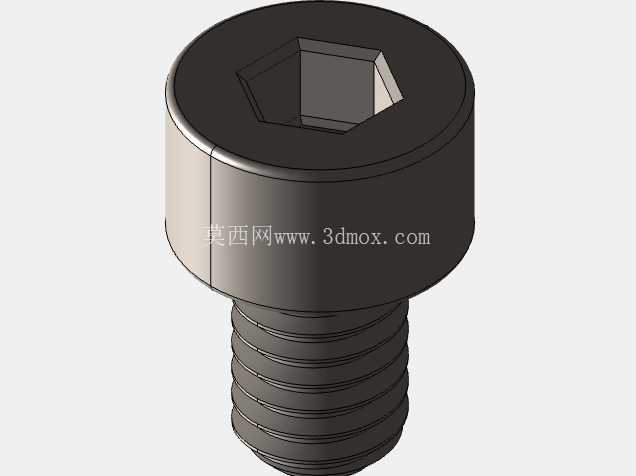

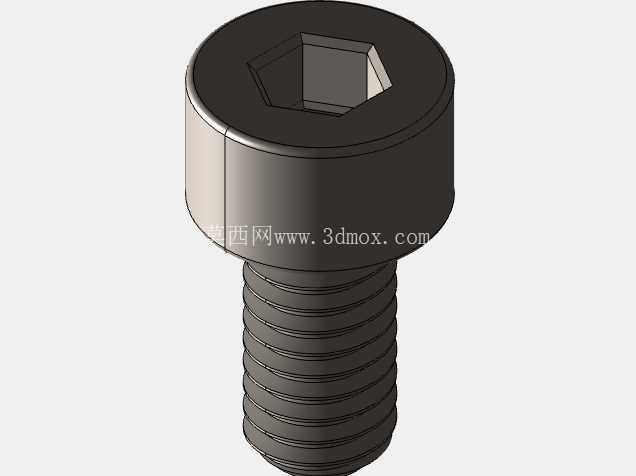

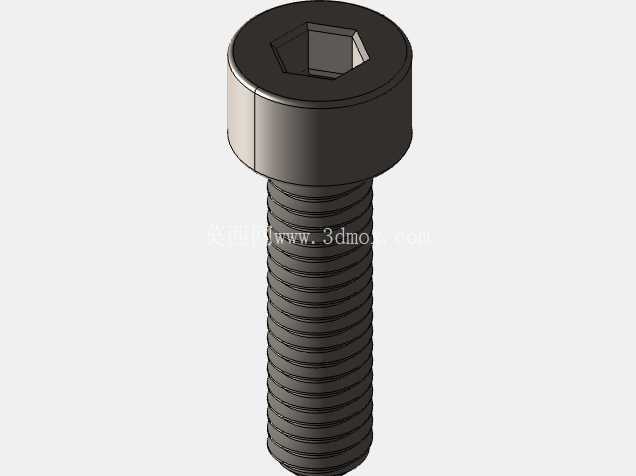

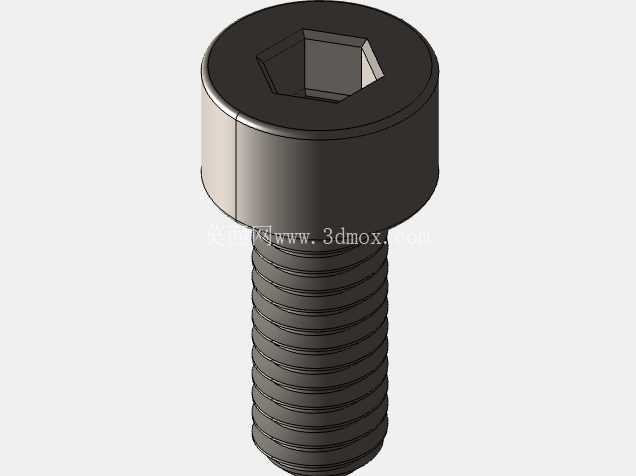

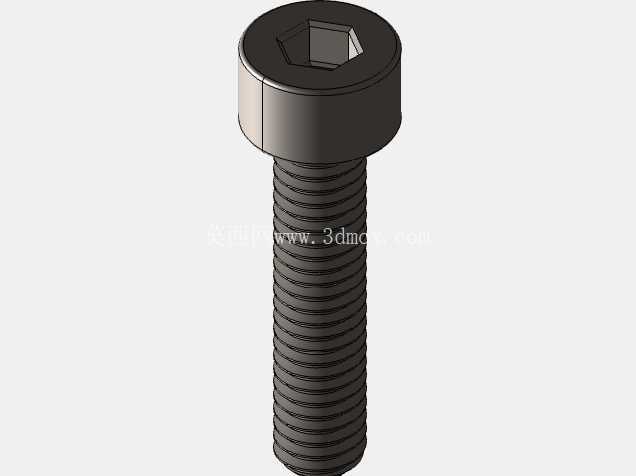

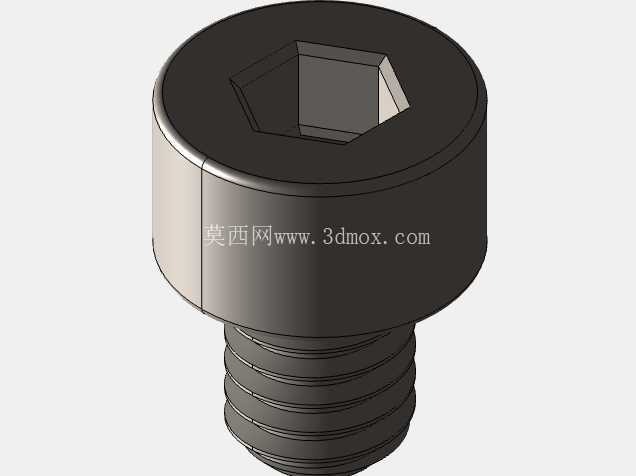

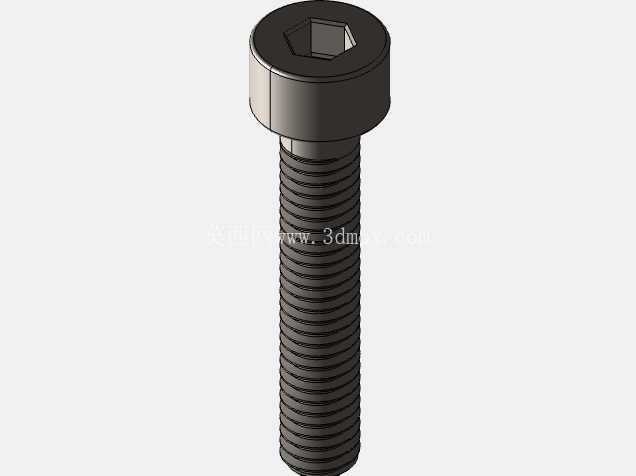

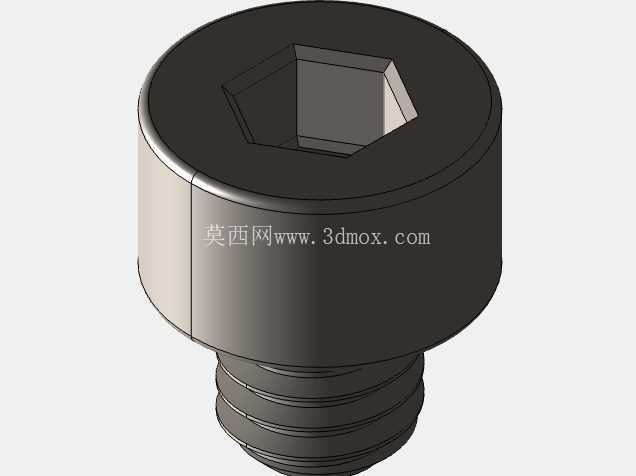

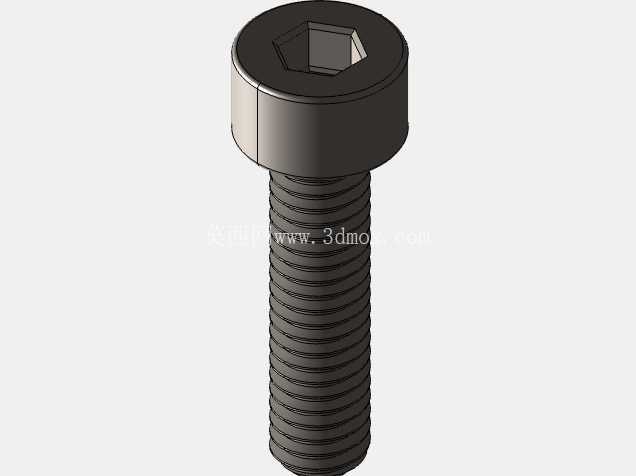

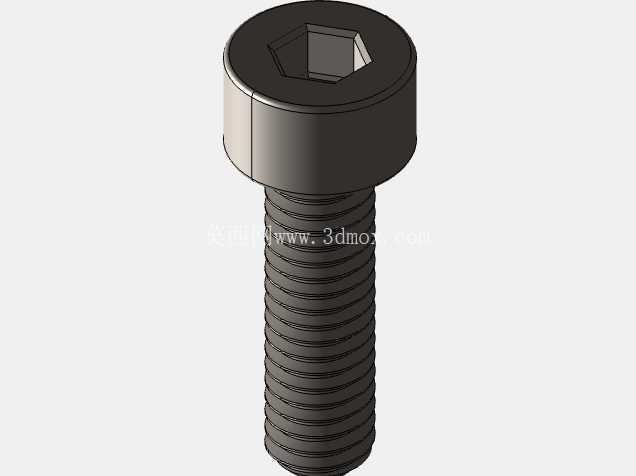

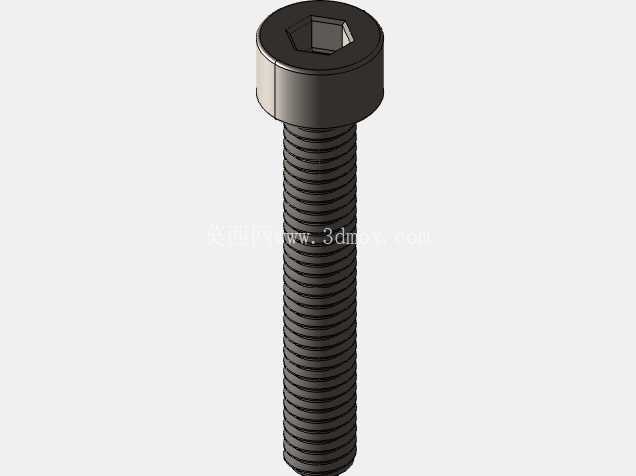

　　设计这套系列螺钉三维模型时，首先严格遵循公制螺纹的基本尺寸规范：M4粗牙螺纹螺距为0.7mm，模型中螺纹大径控制在3.98~4.00mm区间，螺纹小径按照公制三角形螺纹的牙型高度计算为3.24mm，既保证三维装配时外螺纹与对应预制内螺纹孔能够正常旋合，又避免模型螺纹牙型过于尖锐导致切片或工程图导出时出现几何错误。螺钉头部尺寸完全对齐DIN912标准：圆柱头直径为7mm，头部高度为4mm，头部内六角对边尺寸为3mm，内六角孔深度为2.5mm，所有规格的头部尺寸保持统一，仅螺杆部分的长度随选型变化，覆盖M4×4、M4×6、M4×8、M4×10直至M4×100的全常用长度段。针对不同长度的螺钉，模型还区分了全螺纹与半螺纹结构：当螺钉公称长度小于等于40mm时，螺杆部分全程加工螺纹；当长度超过40mm时，头部下方留出一段无螺纹的光杆段，光杆直径与螺纹大径基本一致，穿入被连接件的光孔时可以起到更好的径向定位作用，减少两个连接件之间的装配错位。

　　从安装边界维度考量，结构工程师在布局螺钉孔位时，需要预留足够的扳手操作空间：M4内六角螺钉配套3mm内六角扳手，扳手回转半径至少需要预留8mm以上的空间，才能保证拧紧过程中扳手不会和周边元器件发生干涉。螺钉头部对应的沉孔尺寸通常设计为直径7.5mm、深度4.2mm，既可以让圆柱头完全沉入零件表面以下，避免突出的头部刮擦线缆或干涉相邻零件运动，又能保证沉孔端面与螺钉头部支承面完全贴合，预紧时压力均匀分布在接触环面上。在进行多零件叠层锁紧时，需要根据被连接件的总厚度选择合适的螺钉长度：标准装配要求螺钉拧入内螺纹基体的深度达到螺纹直径的1.5~2倍，也就是M4螺钉的有效啮合长度需要保证在6~8mm，拧入铝合金等软质材料时啮合长度可适当加大到8~12mm，拧入钢件时6mm即可满足锁紧强度要求；如果螺钉长度选择过长，末端会穿透基体突出到另一侧，可能和内部运动部件发生碰撞，长度过短则会导致螺纹啮合牙数不足，受振动后容易滑牙松脱。

　　在三维装配流程中调用这套标准化螺钉模型，可以大幅减少重复建模的工作量：工程师只需根据叠层厚度筛选对应长度规格，直接装配到预设的螺钉孔位中，软件即可自动完成干涉检查，快速判断螺钉长度是否适配、头部是否和周边元器件存在空间冲突。模型的外形细节还原了实际螺钉的工艺特征：头部顶面的内六角孔边缘做了微小的倒角，螺杆末端加工有45度倒角，方便装配时快速对准螺纹孔，避免首牙错牙损坏螺纹。这类标准化紧固件模型的普及，能够让结构设计阶段的选型更贴合实际采购标准，装配模拟的结果和现场实物装配状态高度一致，从设计源头减少因螺钉尺寸不匹配导致的装配返工问题。
