立柱回转式托盘码垛机械手工作站

　　这套立柱回转式托盘码垛设备主要面向纸箱、袋装料、周转箱以及规整包装件的末端码垛环节，常见于食品、日化、建材、粮油、仓储物流和工厂成品出库区域。设备布置在输送线末端或包装工位之后，把连续到来的单件货物按预设层型抓取、转运并整齐堆放到托盘上，替代人工重复搬抬，尤其适合节拍稳定、载荷较大、垛型规则的生产线。

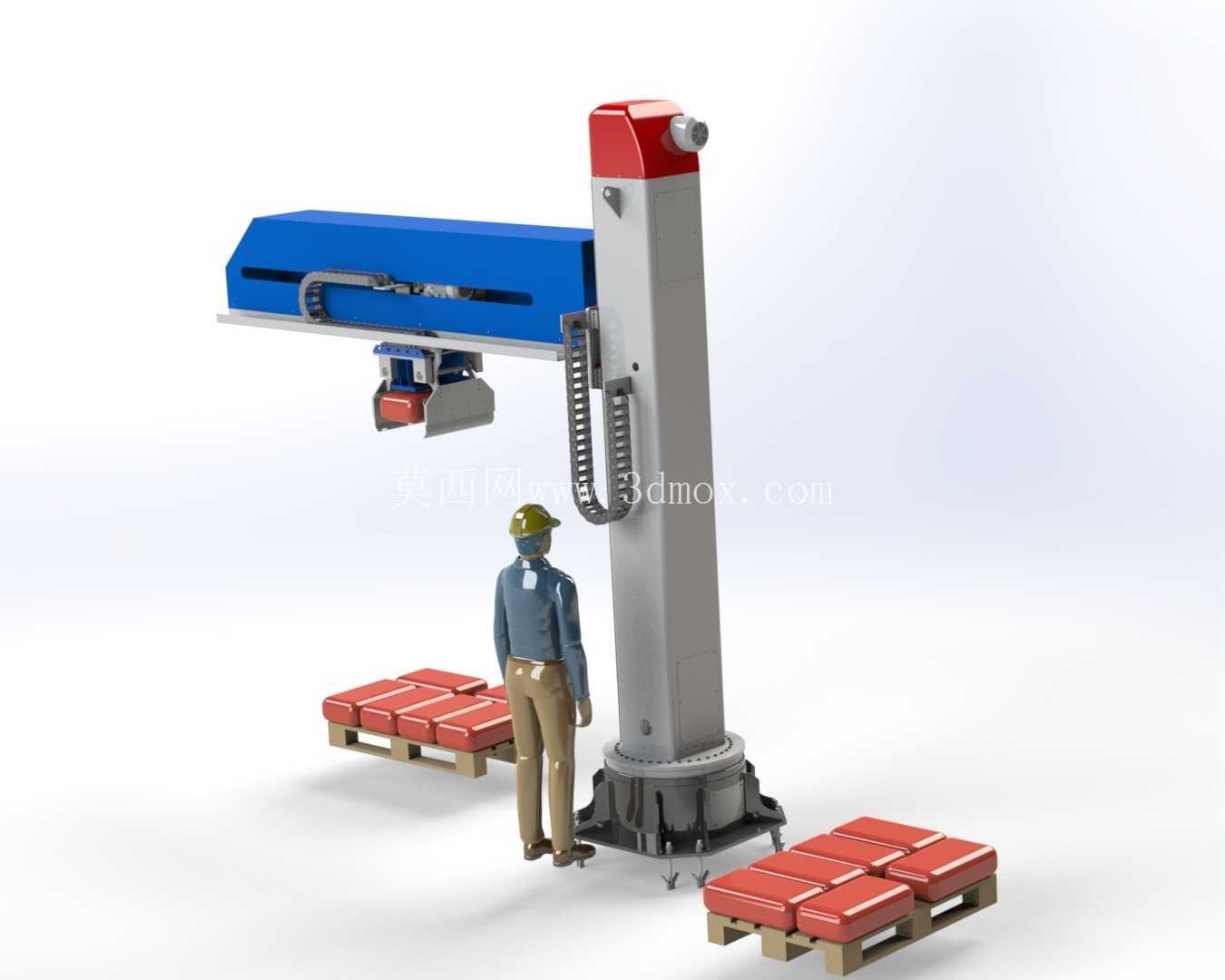

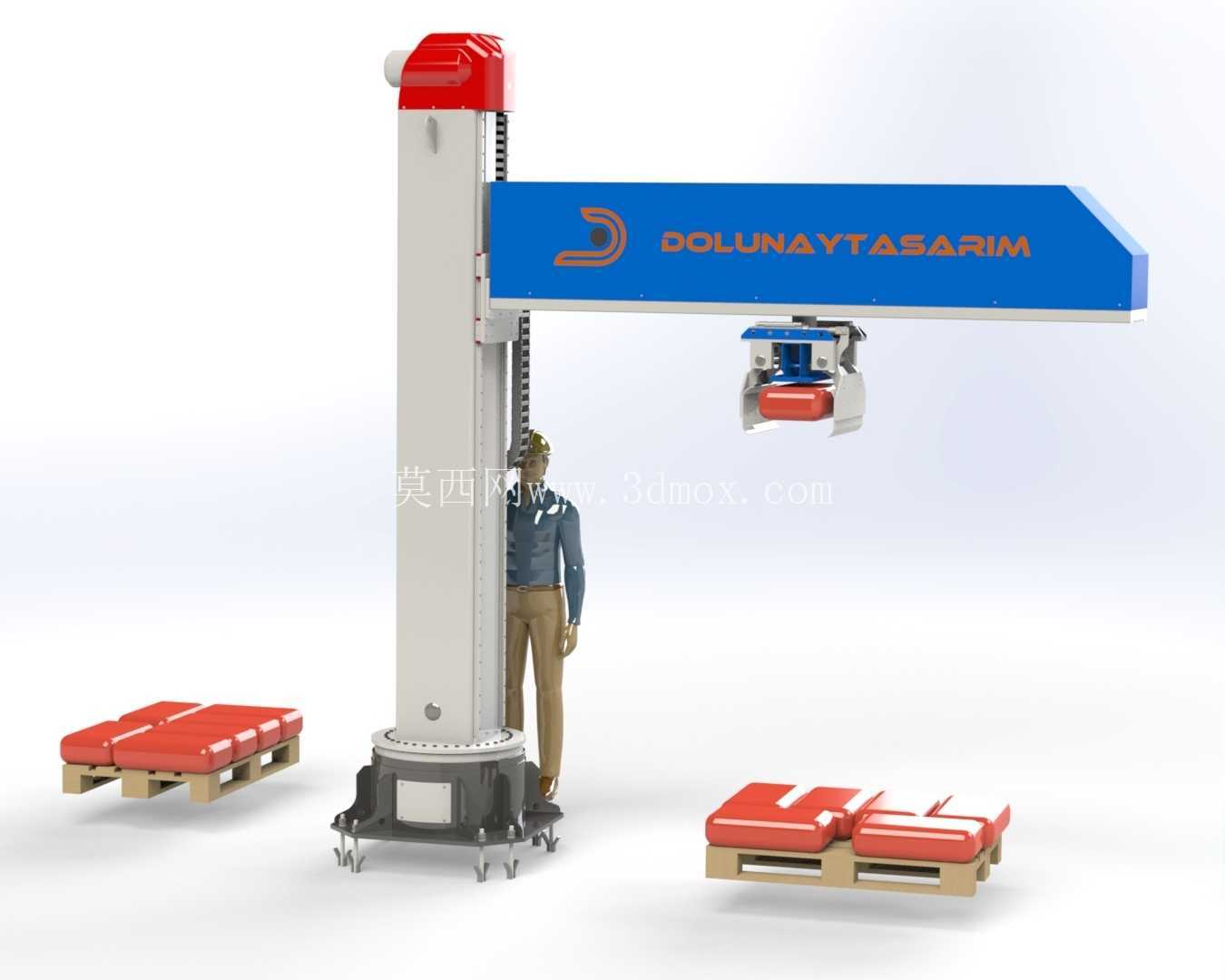

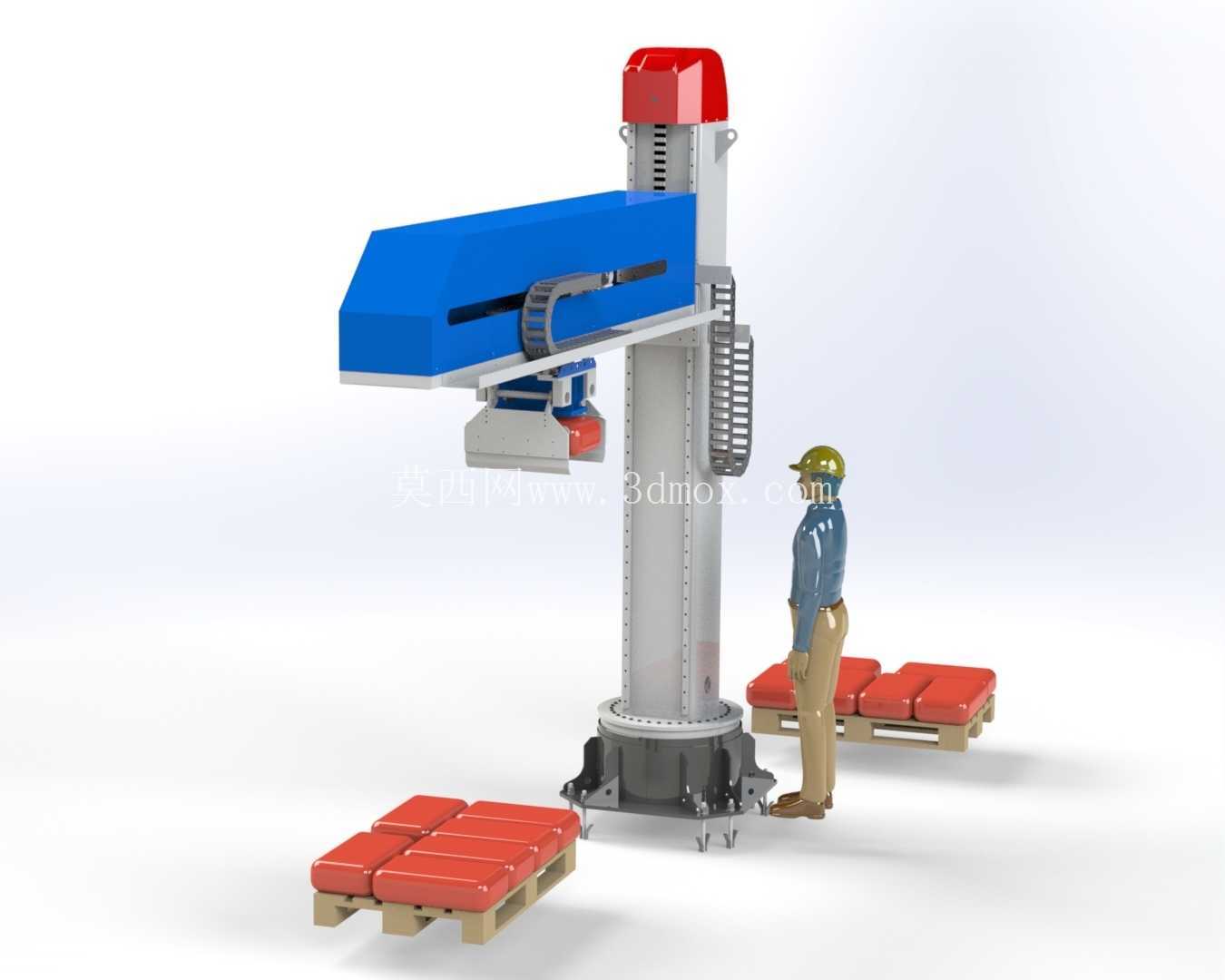

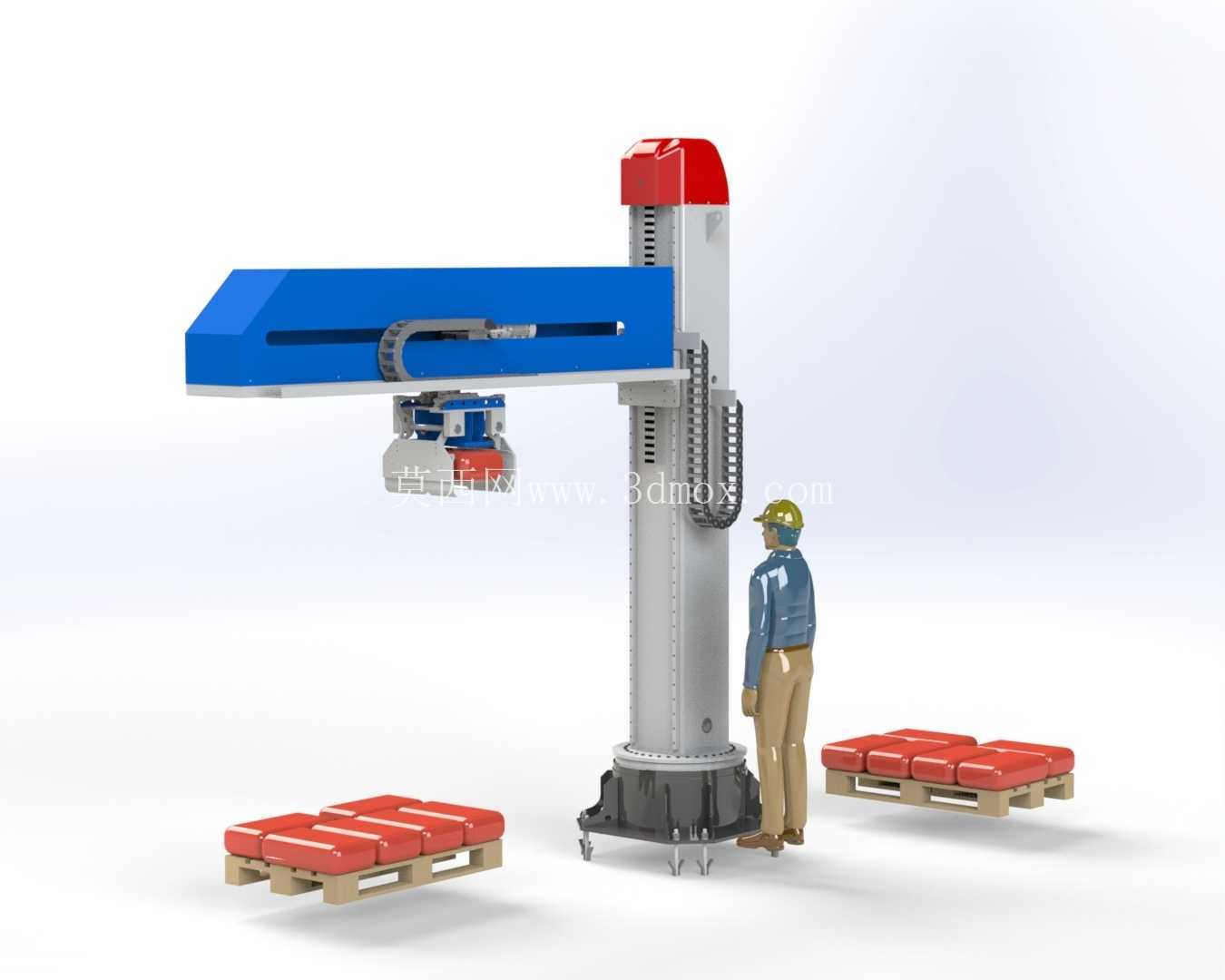

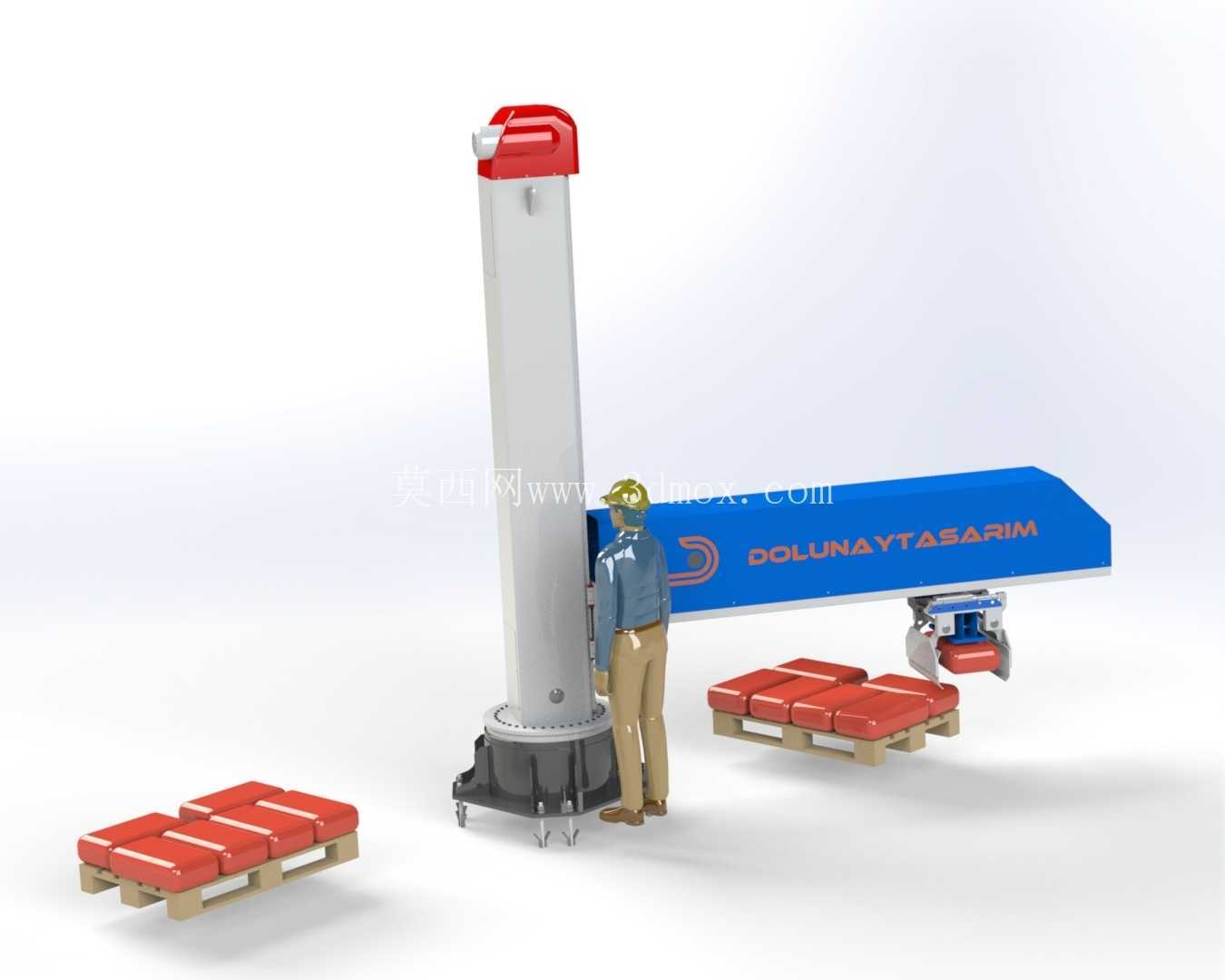

　　结构上采用单立柱支撑形式，底部为回转基座，中部立柱承担竖向导向和升降载荷，顶部横向臂完成水平伸出行程。与多关节机器人相比，这种构型的运动逻辑更直接：立柱旋转负责覆盖左右扇形工作区，水平臂沿横梁方向进给，升降机构带动末端执行器完成取放高度变化。基座周围可布置两个或多个托盘位，一侧用于满载码垛，另一侧预留空托盘补给或满垛转运空间，从而减少等待时间。

　　从现场布局看，设备占地边界集中在立柱回转半径内，外围需要保留托盘叉车进出通道、人员检修通道以及输送线对接空间。安装时应优先校核地面承载和地脚固定方式，因为满载抓取、快速回转和制动时会对基座产生明显倾覆力矩。若布置在车间通道附近，还需在回转范围外侧设置安全围栏或光栅，避免人员进入机械臂运动包络。

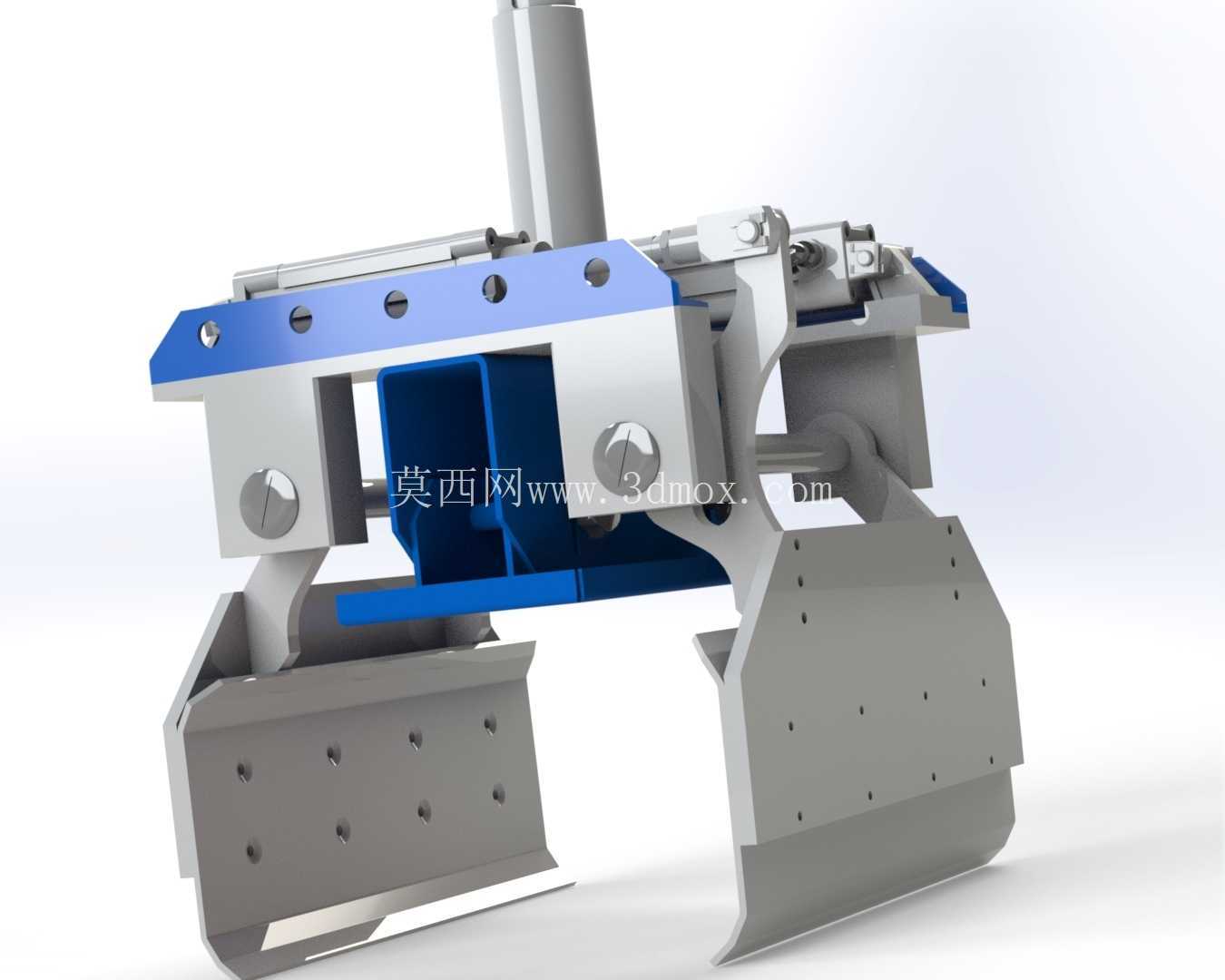

　　末端执行器针对托盘货物设计，可根据货物形态更换夹爪、叉齿、真空吸附或压板机构。图中执行器位于横臂前端，靠近货物取放点，结构紧凑，能够在托盘上方完成低位取件、提升、横移、回转和放垛动作。设计时需要重点关注夹持力与货物表面强度的匹配：夹持过大会压损包装，夹持不足则在加速过程中产生滑移。对于袋装物料，通常还要增加托底或防掉结构；对于纸箱，则可采用侧向夹紧结合真空吸附的方式提高稳定性。

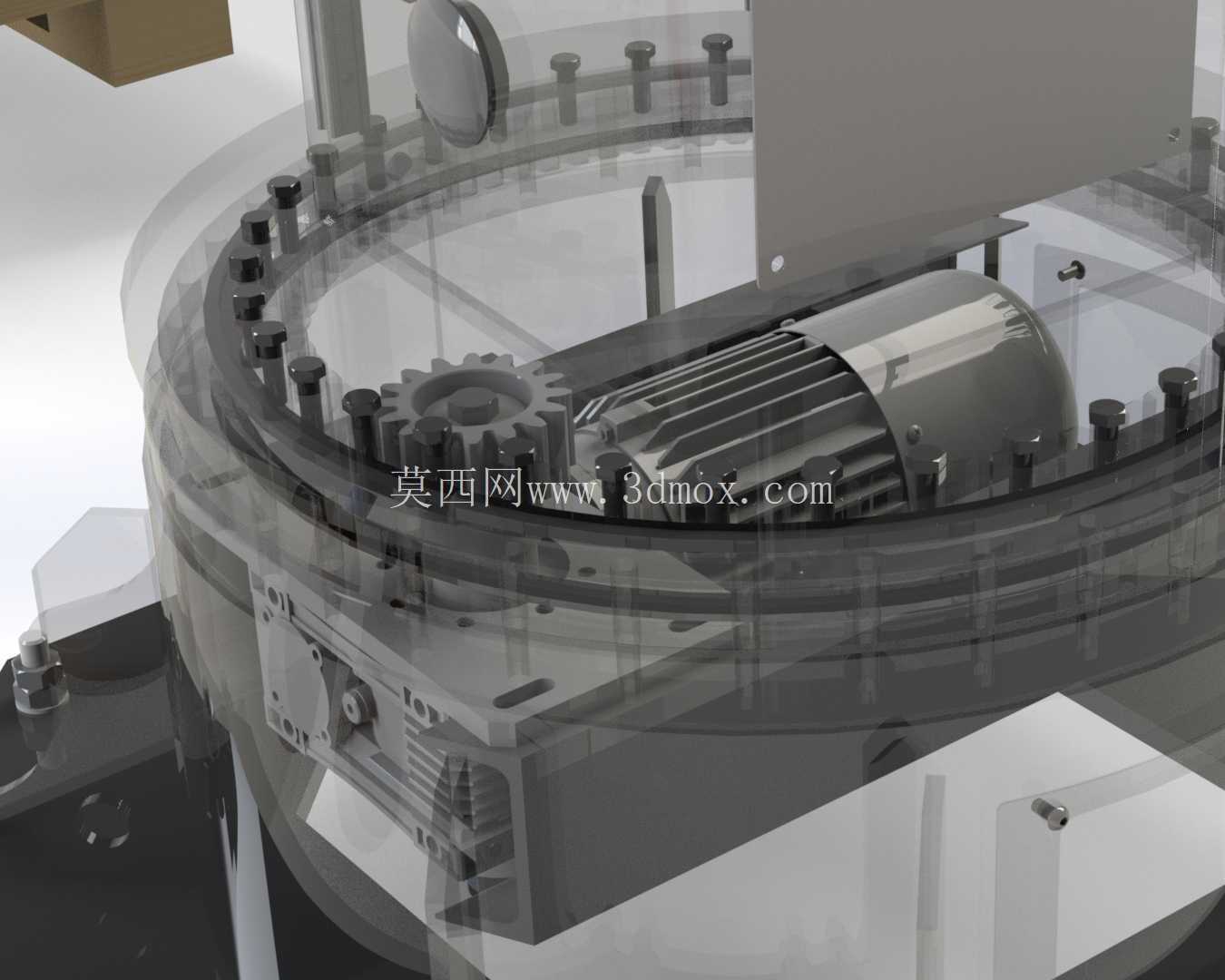

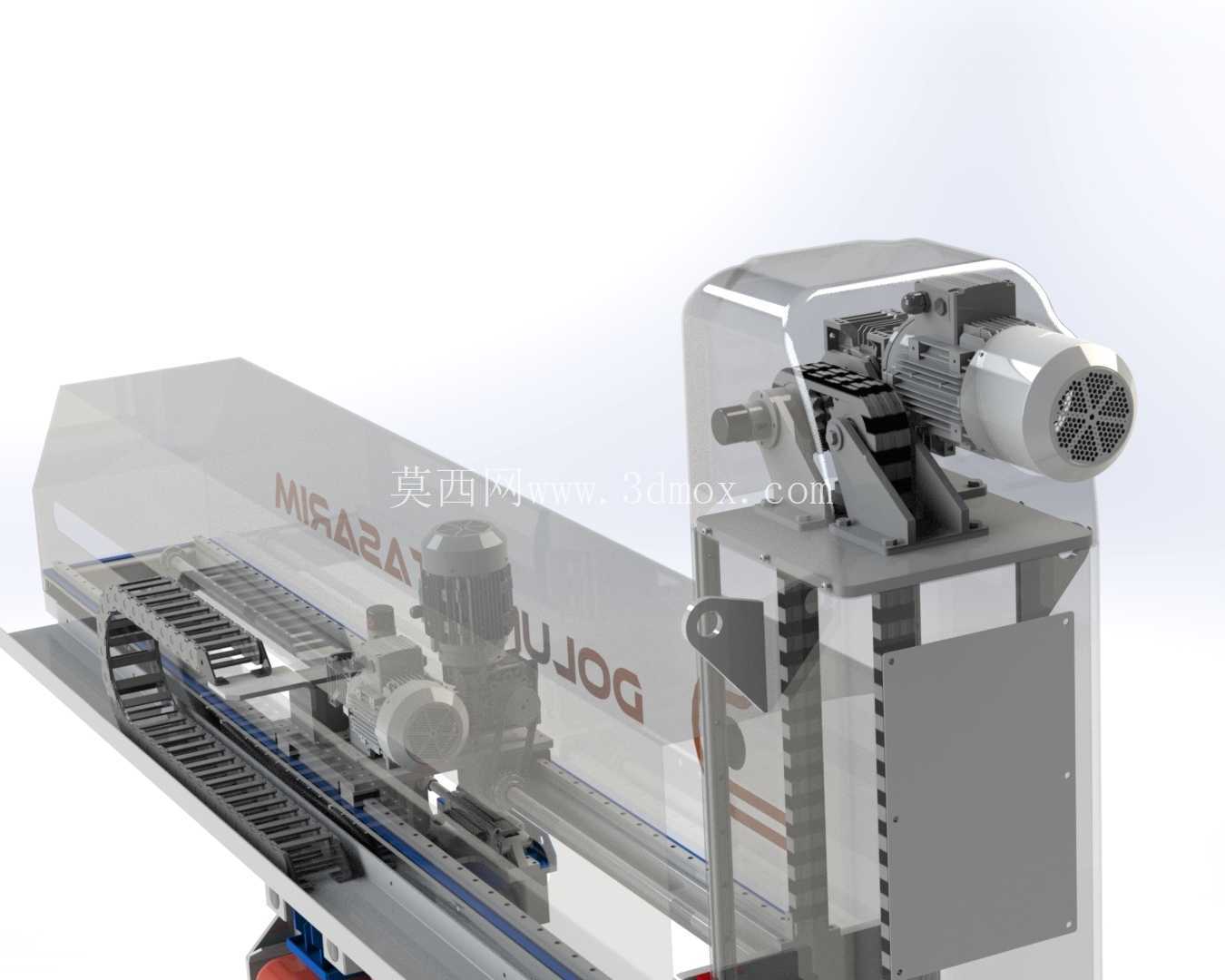

　　横臂内部布置直线导向和传动部件，外侧护罩可减少粉尘对导轨、齿条或同步带的影响。立柱侧面的拖链用于布置动力、传感和控制线缆，随升降部件往复运动，避免线缆悬空摆动。顶部驱动和检测元件集中在维护可达位置，便于更换电机、检查限位和调整原点。底座回转部位需要承受轴向力、径向力和倾覆力矩，选型时不能只看额定负载，还应结合抓取偏心距、臂端速度和垛位最大高度综合校核。

　　在码垛工艺上，设备按照层样规划动作路径。货物由输送线定位后，末端执行器下降取料，随后提升到安全高度，横臂与回转轴协同运动至托盘上方，再根据层型位置下降释放。每层货物可采用同向排列、旋转错缝或横竖交错方式，以提高垛型稳定性。码放至设定层数后，系统发出满垛信号，由叉车或自动输送设备将托盘移出，空托盘再进入等待位。

　　三维建模时需要把设备运动包络单独表达清楚，尤其是横臂全伸、立柱回转、末端最低取料和最高放垛四个极限姿态。基座轮廓、地脚孔位置、托盘尺寸、货物外形、输送线高度和安全围栏之间都应建立装配关系，避免后期现场干涉。对结构工程师而言，立柱壁厚、回转支承规格、横臂挠度、升降导轨间距和末端执行器连接法兰是关键校核点；对电气与调试人员而言，各轴原点、限位开关、抓取确认信号、托盘到位检测和安全门联锁则是稳定运行的前提。

　　该设备的价值不在于复杂外观，而在于用较少的轴数覆盖托盘码垛所需的主要运动，结构直观、维护点集中、工作范围明确。建模和选型时若能围绕真实托盘尺寸、货物重量、产线节拍和车间通道进行边界约束，设备在自动包装、仓储集货和成品发运场景中会具有较强的适配性。
