多功率有刷直流CNC高速主轴结构

　　这套三维结构围绕小型数控加工场景中常用的风冷有刷直流主轴展开，覆盖200W、300W、400W、500W四个功率档位，并按输出端夹持规格区分ER11与ER16两类筒夹夹头，适合桌面雕刻机、小型铣削设备、PCB分板工装、教学数控平台以及轻型自动化加工单元进行动力头选型与布局校核。模型不是单一零件示意，而是把不同功率段的电机筒体、后端带轮、前端安装法兰、输出轴、锁紧螺母、夹套和接线部位统一成系列化结构，便于在整机设计阶段比较外形边界、安装孔位和刀具夹持能力。

　　从实际用途看，这类主轴主要承担小直径铣刀、雕刻刀、钻头的高速旋转输出。低功率段更适合亚克力、木材、软铝、塑料板、覆铜板等轻切削材料；功率提升后，筒体直径和输出刚性相应增加，可配合ER16夹头夹持更大柄径刀具，用于较深开槽、端面修形、非金属模具粗加工以及小批量零件的轻型铣削。带轮位于电机尾部，说明该结构可通过同步带或传动带与驱动系统连接，也便于在设备后部规划张紧轮、护罩和维护空间。前端夹头区域采用常见的ER弹簧筒夹锁紧方式，换刀时通过螺母压紧筒夹，使筒夹沿锥面收缩并抱紧刀具柄部，结构简单、同轴度稳定，对小型加工设备而言维护成本较低。

　　设计思路上，系列化主轴把电机主体作为核心模块，功率差异主要体现在筒体长度、直径、尾部带轮尺寸以及前端输出组件规格上。圆柱形外壳有利于在抱箍座、法兰座或滑块安装板中固定；前端法兰面提供轴向定位，安装时可将主轴端面贴紧支座，再通过圆周螺钉锁紧，减少高速旋转时的偏摆。接线座和侧置接口位于筒体靠近输出端的位置，布线时需要与拖链、冷却风道和防护板保持距离，避免切屑、粉尘或冷却液飞溅到连接部位。由于属于有刷直流方案，选型时还要在设备内部预留碳刷维护空间，尾部和侧向不应被机架完全封死。

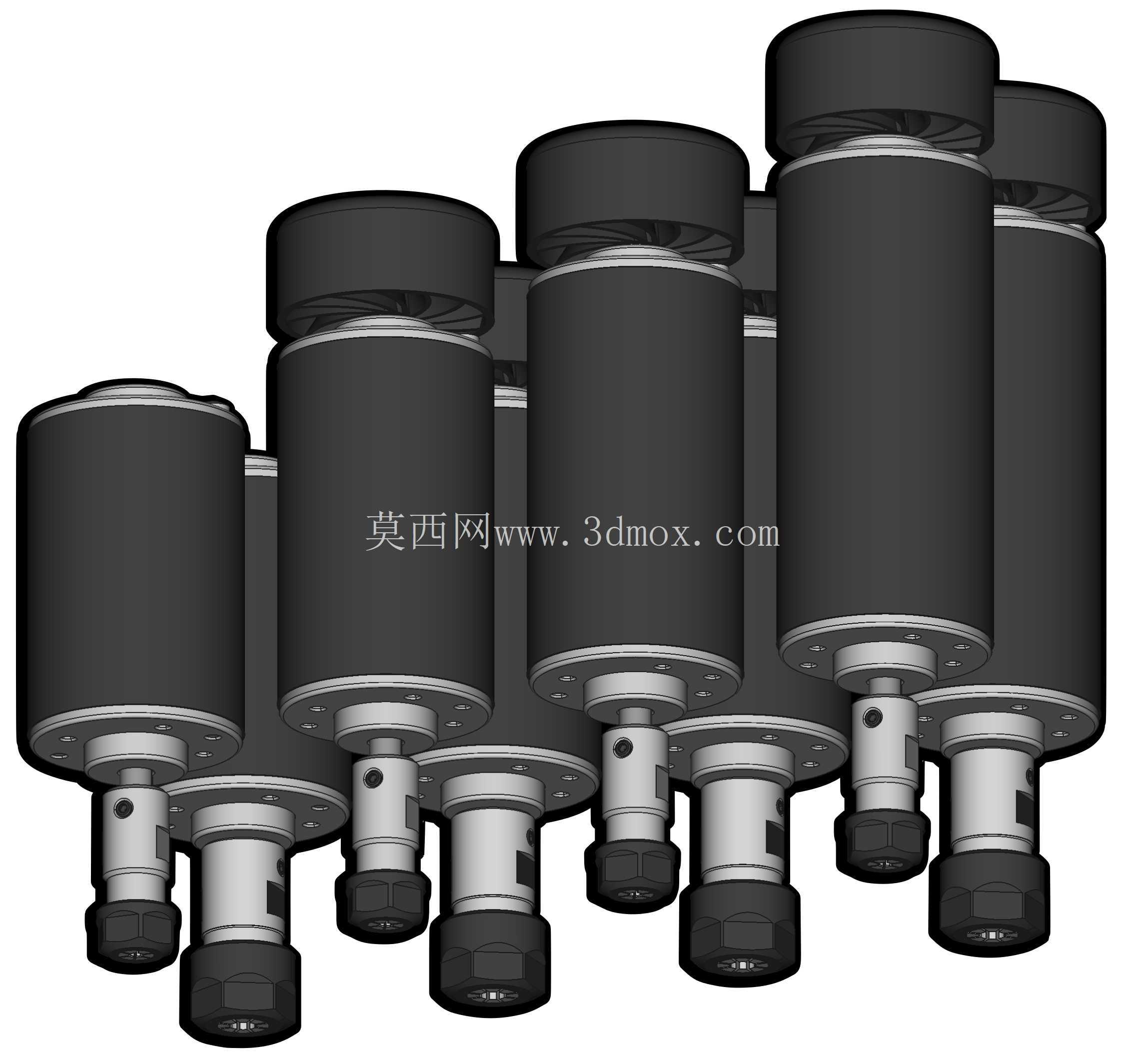

　　外形尺寸与安装边界是这类模型在整机设计中最有价值的部分。不同功率主轴并排布置后，可以直观看出筒体逐级增大的趋势：小规格主轴占用空间小，适合Z轴行程紧凑的龙门式雕刻机；大规格主轴长度和直径更大，会影响Z轴最低位置、刀夹伸出长度以及龙门横梁下方净空。前端ER11结构适合小柄径刀具，锁紧螺母外径较小，靠近工件时干涉风险低；ER16结构夹持范围更大，但螺母和筒夹外形也更粗，加工深腔或靠近夹具侧壁时需要校核刀具、螺母与工件之间的安全间隙。尾部带轮直径同样会改变设备后部轮廓，若机床采用后置传动，应同步检查带轮外圆、皮带摆动范围和防护罩内壁距离。

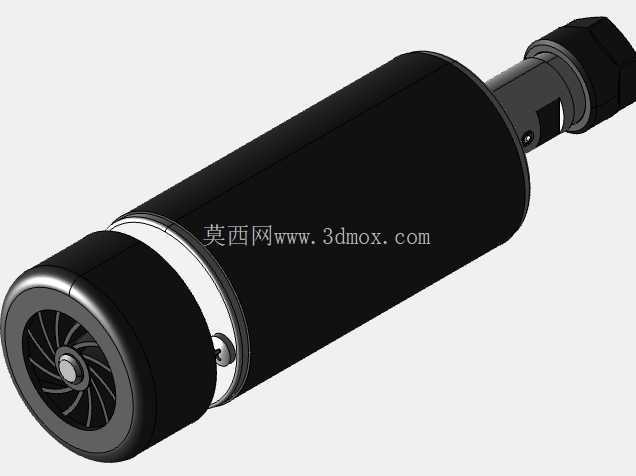

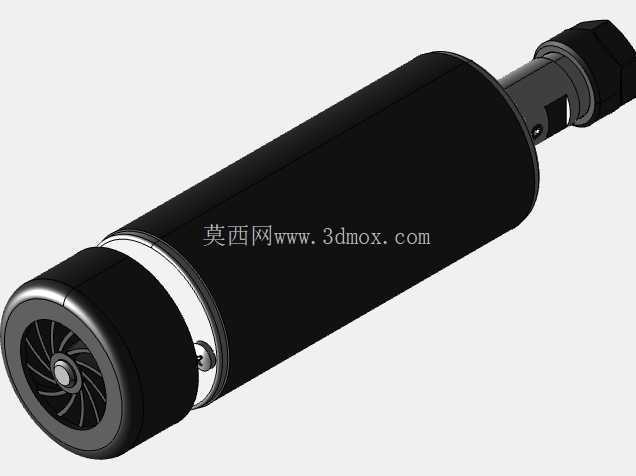

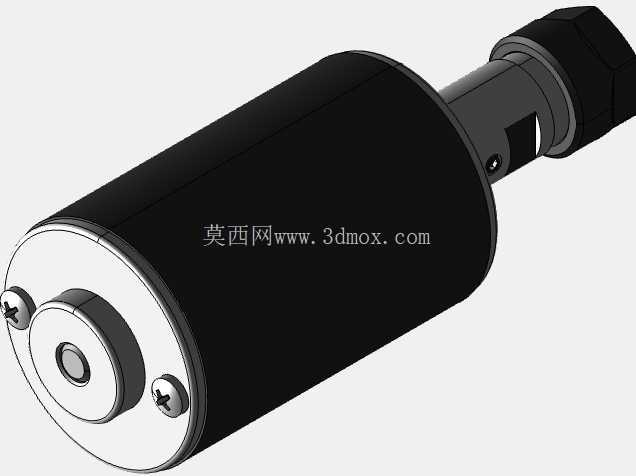

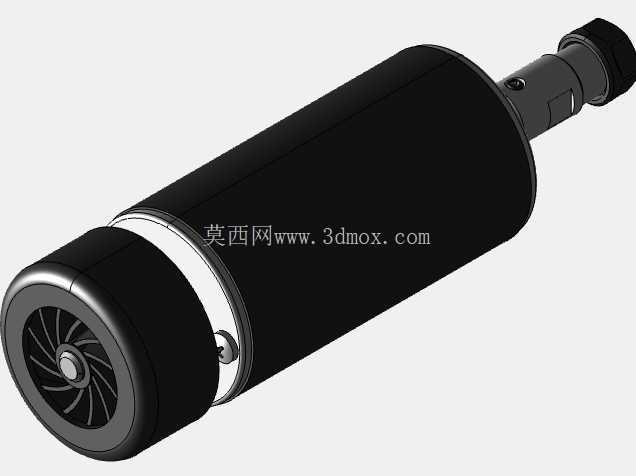

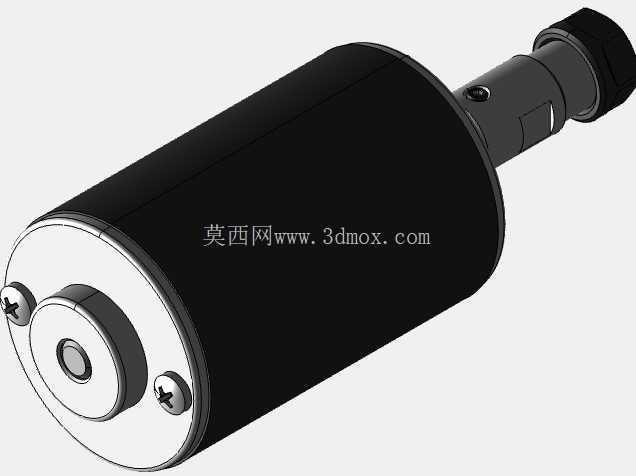

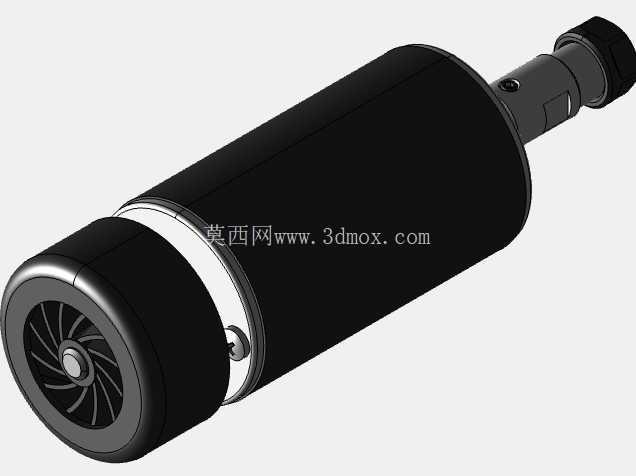

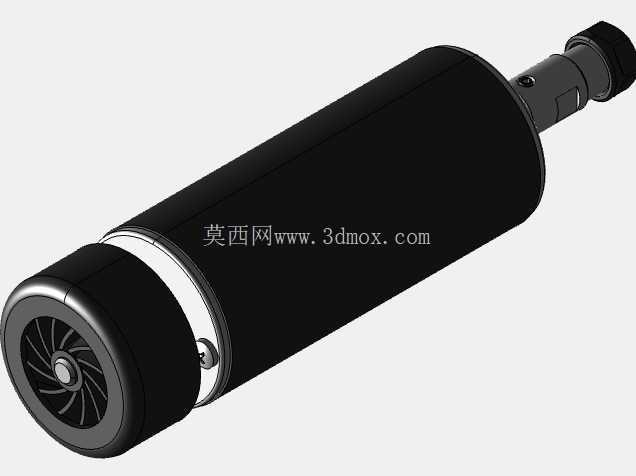

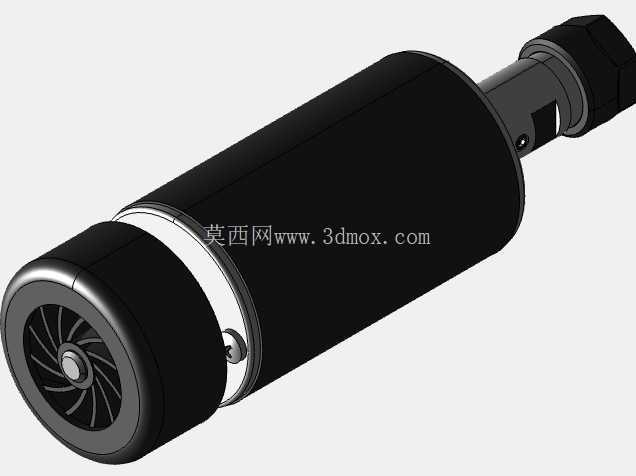

　　在结构建模细节上，模型保留了电机筒体的阶梯轮廓、前后端盖、安装法兰、输出轴颈、夹头螺母、尾部带轮以及接线盒等关键特征。圆柱壳体表面没有复杂散热翅片，偏向风冷或自然冷却的小型主轴形态，因此在密闭设备舱内使用时应保证空气流通。前端输出组件的台阶关系决定了刀具悬伸，装配时夹头、螺母、轴端锥孔必须同轴，锁紧后刀具柄部应完全进入筒夹夹持区，避免只夹持端部造成振动。安装支座则宜采用环抱式或法兰压紧式结构，既要有足够抱紧力，又不能使薄壁筒体受局部挤压变形。

　　对于数控设备设计者而言，这套系列主轴模型可直接用于Z轴滑台适配、主轴抱箍设计、防护罩干涉检查、换刀空间分析和皮带传动布局。通过把200W至500W不同规格放在同一装配环境中，可以快速判断功率提升带来的尺寸代价：大主轴虽然提高了扭矩和夹持能力，但会增加运动轴负载、降低部分净空，并对支架刚性提出更高要求。工程应用中应根据材料去除率、刀具直径、转速范围、安装空间和冷却条件综合选择，而不是单纯按最大功率选型。ER11版本更适合精细雕刻和小孔加工，ER16版本则在通用性和刀具夹持刚性方面更有优势，两者共同构成小型CNC设备动力头的典型配置。
