500W光纤激光切割机钣金加工设备

　　这套500W功率级别的光纤激光切割装备，主要面向中小型钣金加工车间、广告标识制作厂、五金件外协加工点以及教学实训场景，承担碳钢薄板、不锈钢板、镀锌板、铝板等常见金属板材的二维轮廓裁切任务。在实际产线布局里，这类设备往往布置在钣金工序的首段，原材料卷板开平后直接上料，切割完成的工件再流转到折弯、焊接、喷涂等后续工位，替代传统的冲床加剪板的组合工艺，省去了大量专用模具的开制成本，尤其适合多品种、小批量、图纸变更频繁的订单模式。

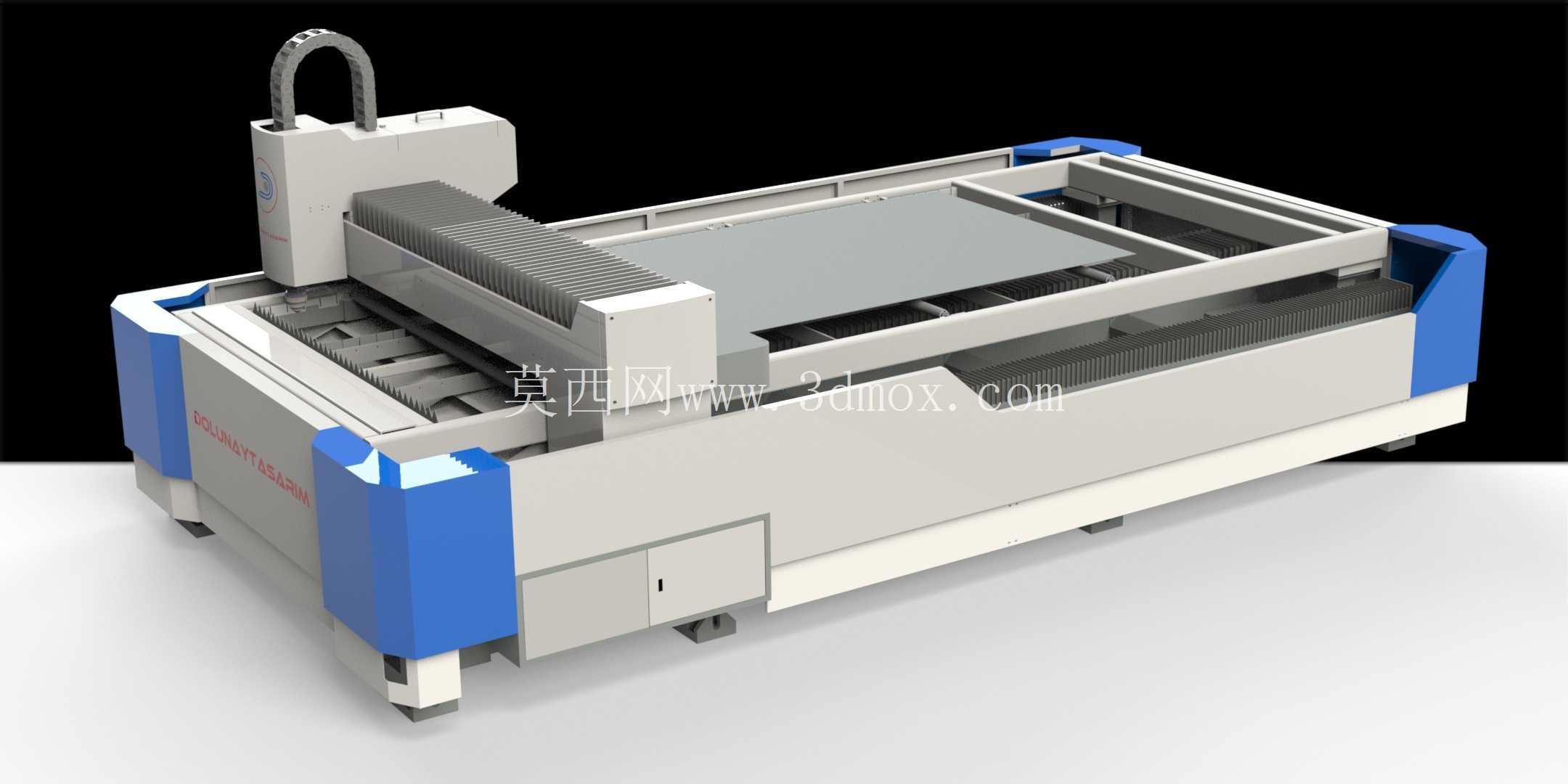

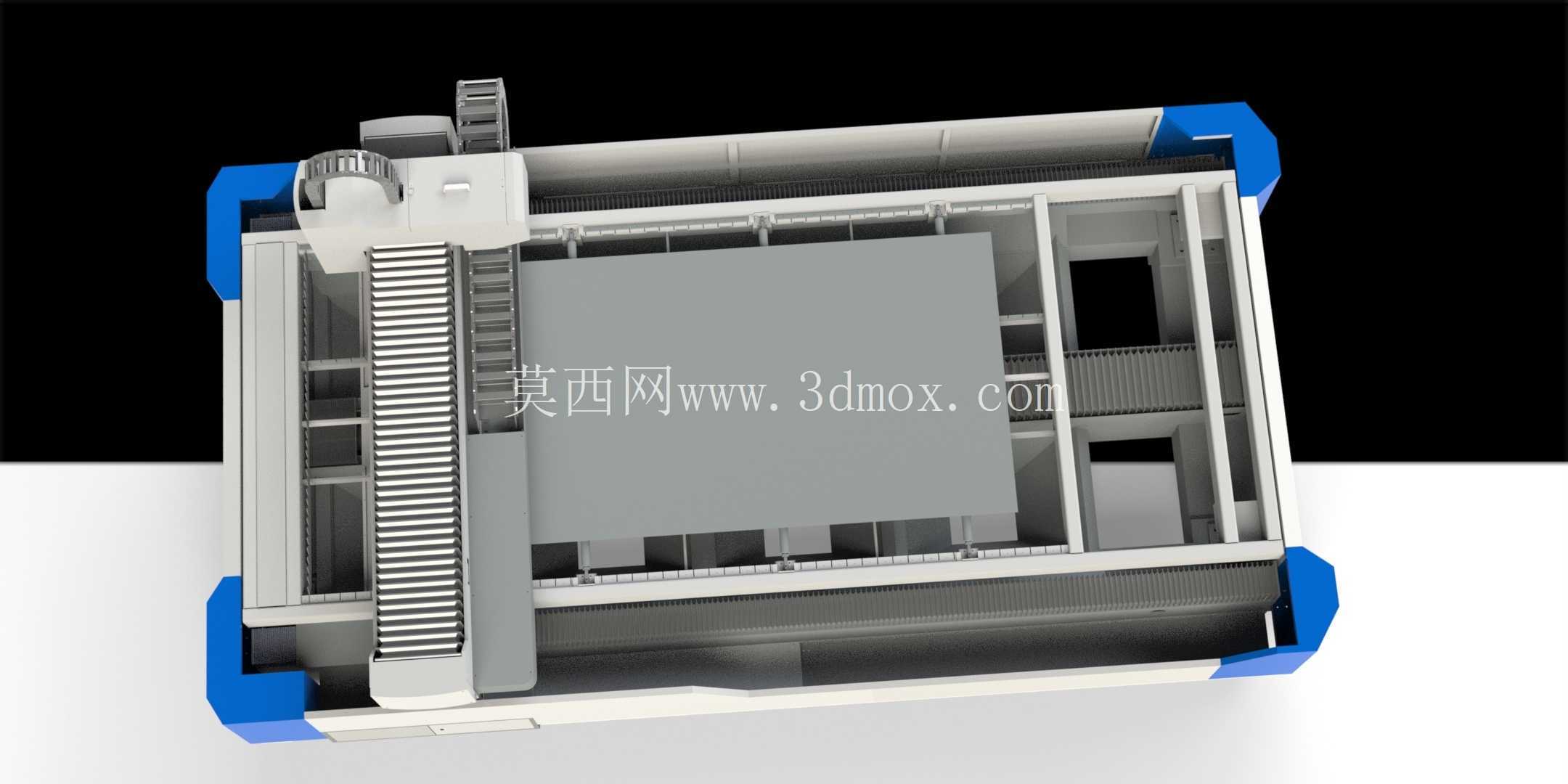

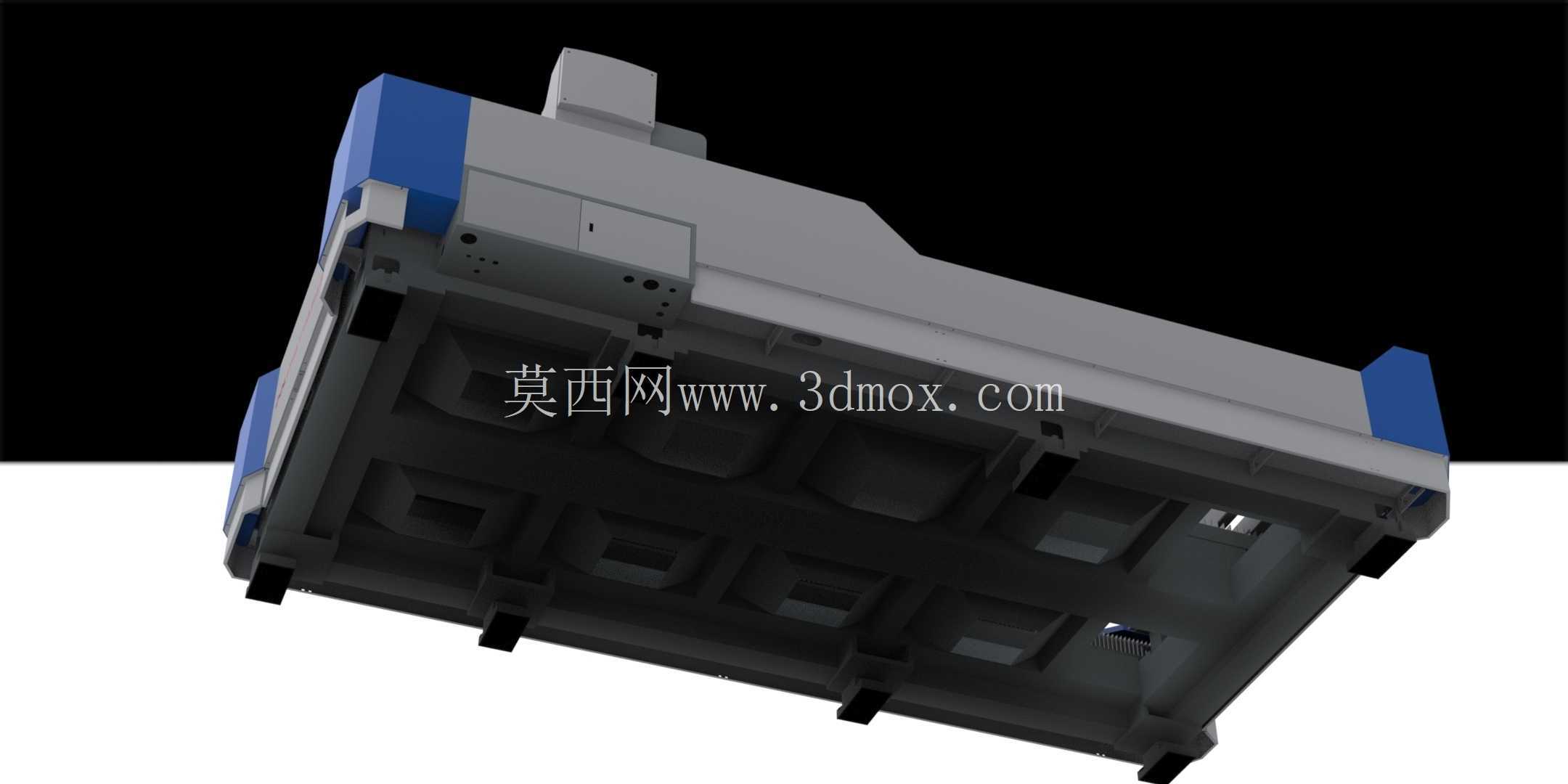

　　从整机结构来看，床身采用焊接箱体式框架，内部布置多道加强筋板，用来抵抗切割过程中龙门高速往复运动产生的惯性冲击，长期使用下能够保持横梁导轨安装基准的稳定性，避免床身变形带来的切割精度漂移。工作台面为栅格锯齿状支撑结构，切割时熔渣向下掉落，下方配套抽风除尘通道，可外接烟尘净化设备，把激光气化金属产生的烟尘及时抽走，保持加工区域视野清晰同时改善车间环境。台面两侧预留了板材定位挡边，上料时工人可以把板材边缘靠紧挡边快速找正，减少每次上料的对位时间。

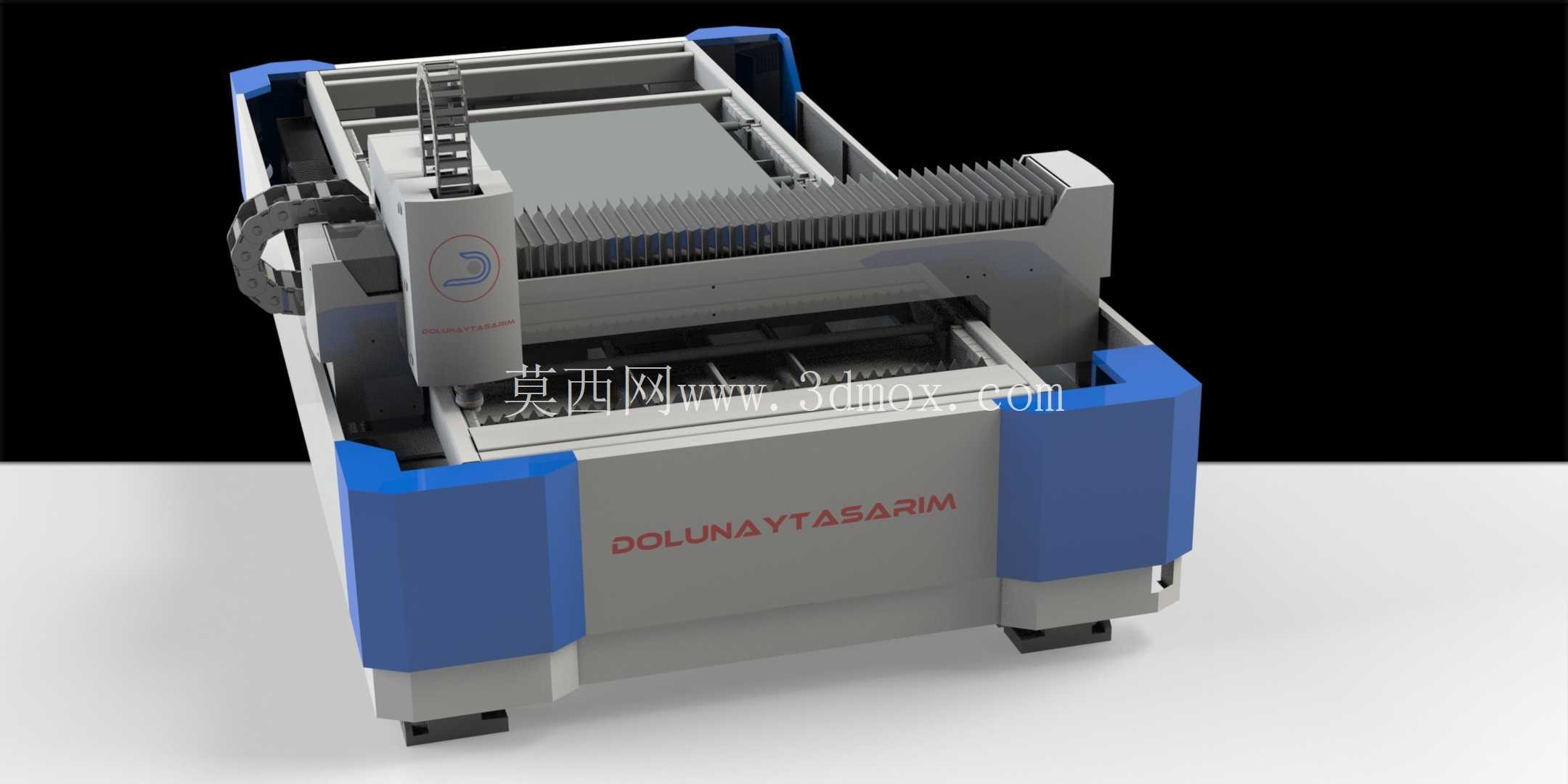

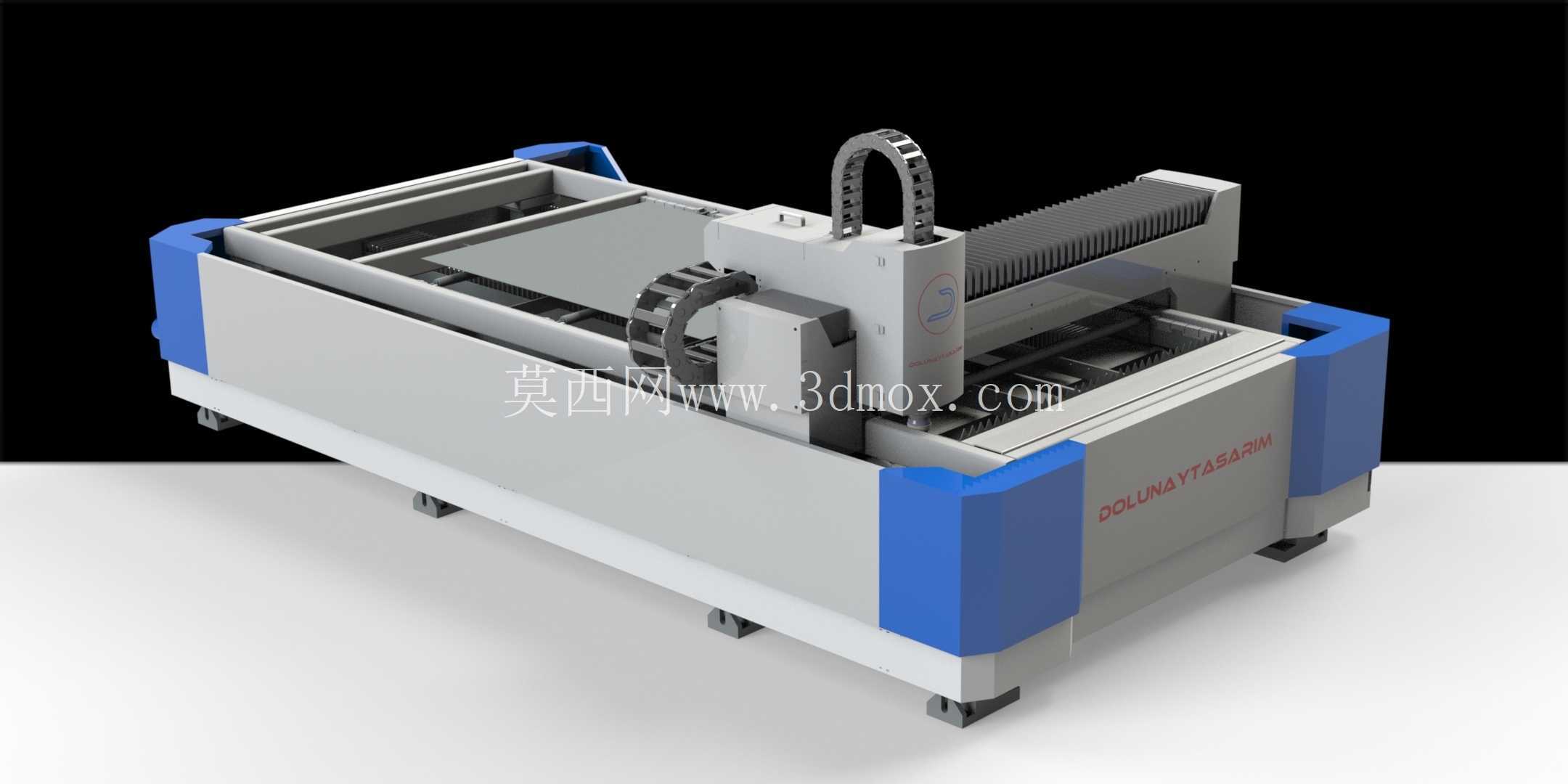

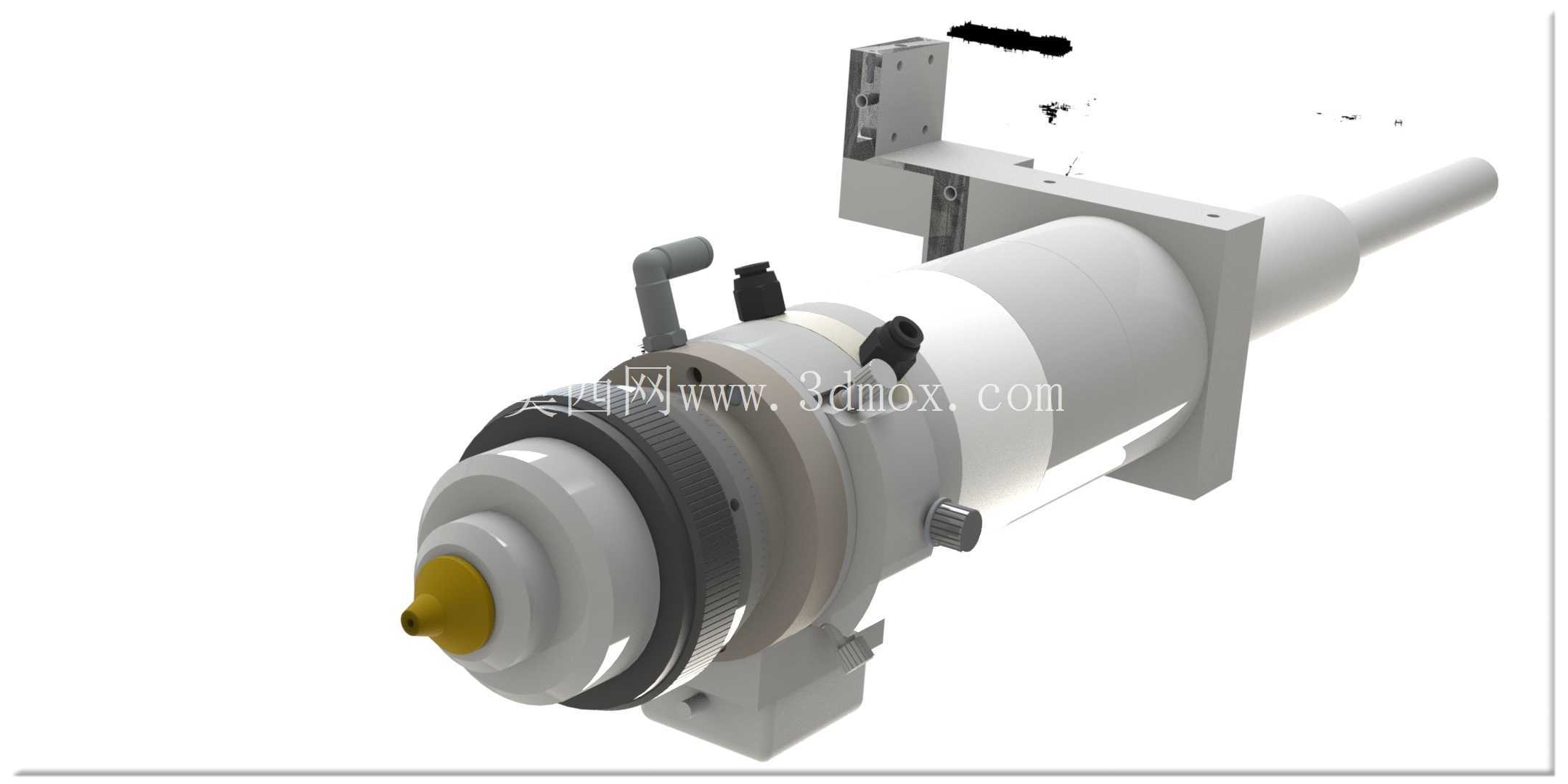

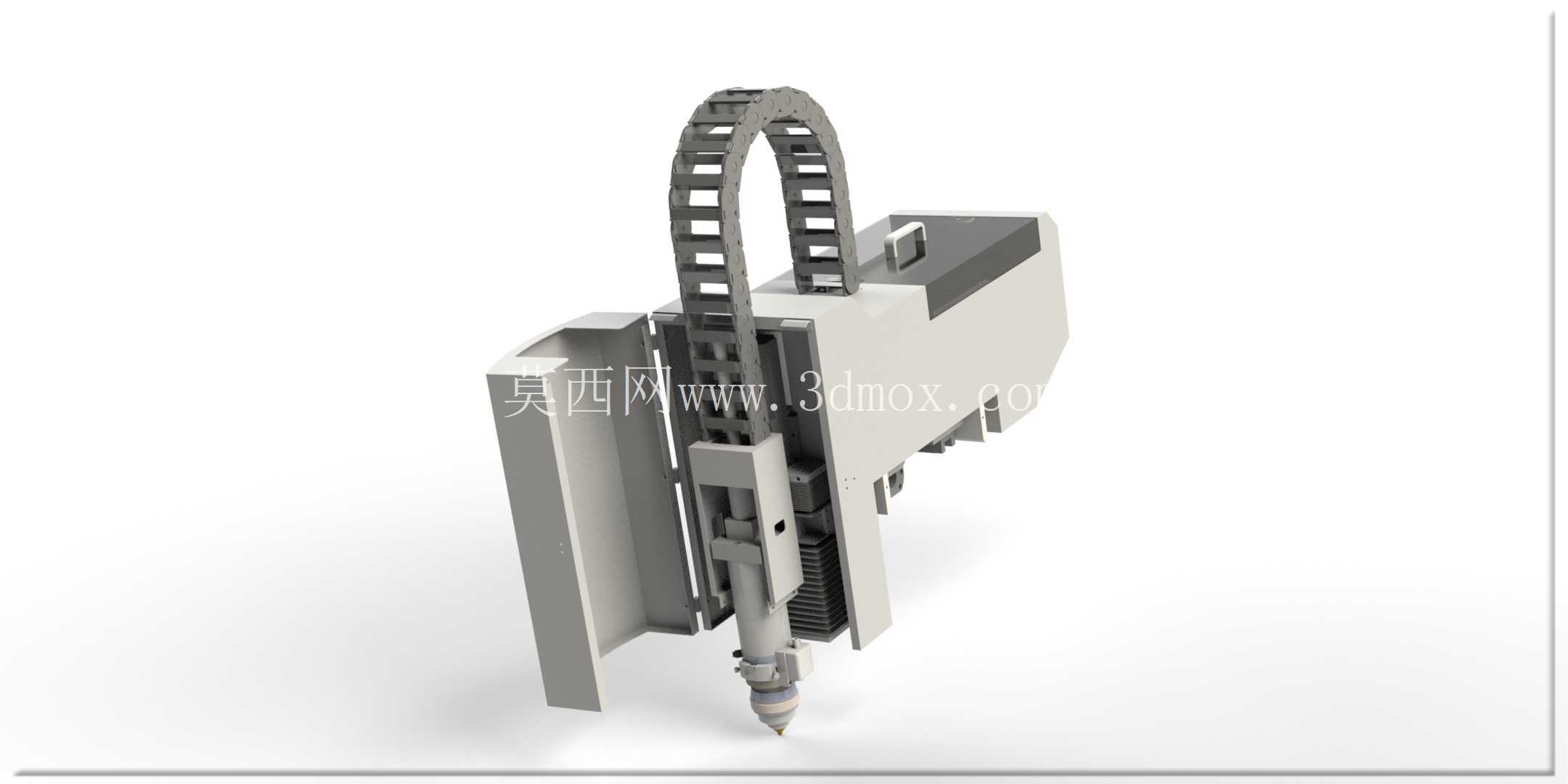

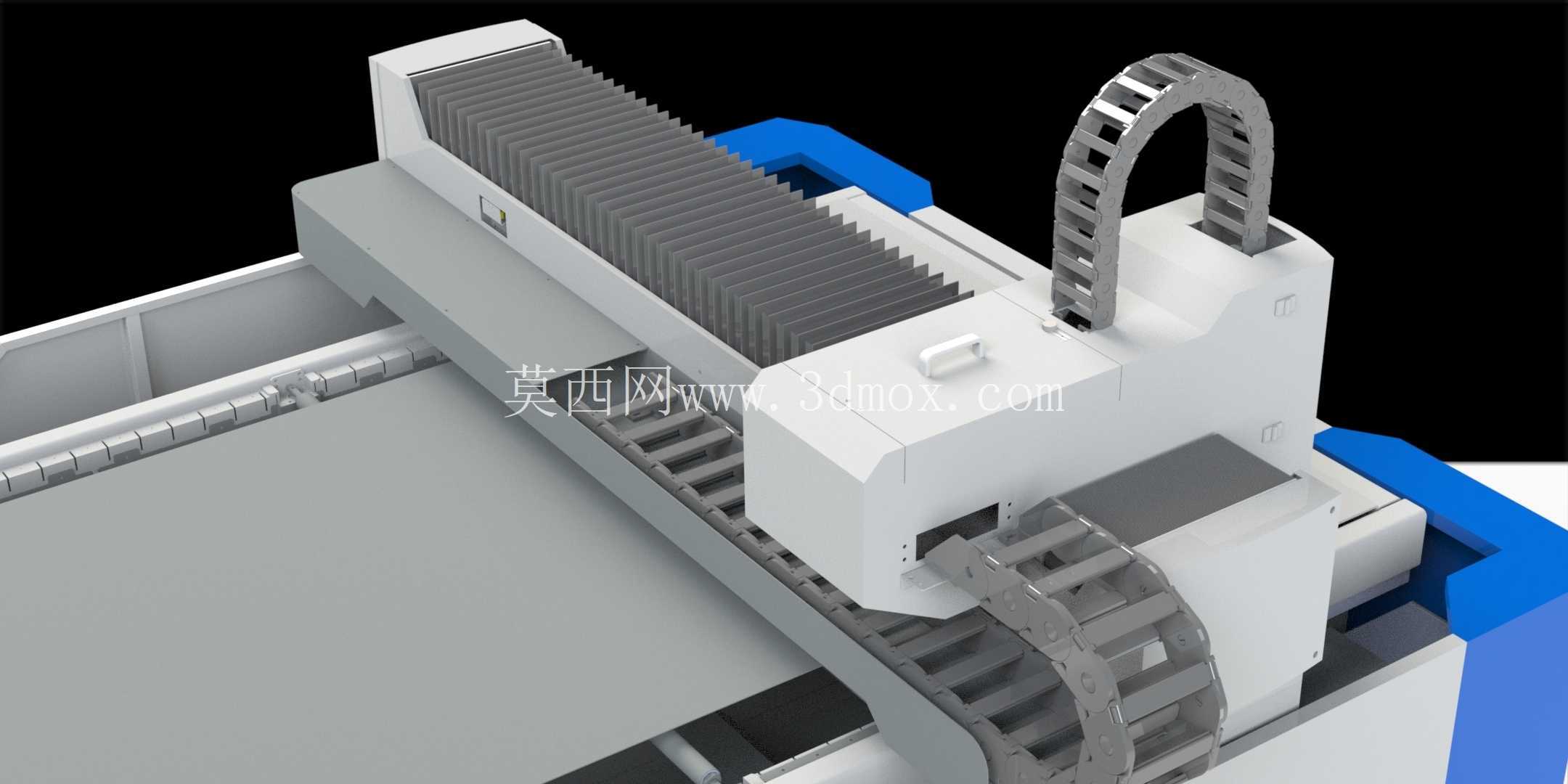

　　运动执行部分采用龙门双驱或单驱齿轮齿条传动方案，X轴横梁搭载激光切割头，Z轴由伺服电机带动切割头上下浮动，配合电容随动传感器，在板材表面存在轻微起伏时也能保持喷嘴与板面的间距恒定，保证焦点位置稳定，切口不会出现忽宽忽窄或者挂渣异常。切割头侧面拖链内置光纤、冷却水管、辅助气体管路和信号线缆，随龙门移动时有序弯折，避免管线拉扯磨损。设备两端的蓝色护罩内部容纳传动组件、限位开关与拖链行程端点，外侧护板既起到安全防护作用，也阻挡切割飞溅的熔渣落到导轨齿条上，降低日常清理维护的频率。

　　电气与激光器部分通常集成在床身侧下方的柜体空间里，光纤激光器、冷水机、控制系统机柜分区布置，冷却回路单独给激光器和切割头光学元件控温，把工作温度稳定在设定区间，避免热漂移影响输出功率。辅助气体接口接入压缩空气或者氧气、氮气，根据板材材质和厚度切换气体类型：切割碳钢薄板常用氧气助燃提升切割能力，切割不锈钢则用氮气防止切口氧化发黄，保证焊缝或者后续喷涂的表面质量。

　　在安装边界方面，这类中小幅面激光切割机的整机占地长度通常在三米到五米区间，宽度两米左右，高度包含上方拖链弯曲段约两米出头。车间布置时需要在设备四周预留至少一米的操作与维护空间，正面留出上料工位方便叉车或者人工抬板上料，后侧预留除尘管道和冷却水管的走线位置，地面要求做硬化找平，平整度误差控制在设备安装允许范围内，避免床身调平后长期受力不均。供电侧需要接入对应容量的三相工业电源，气源接入点布置在设备附近并配置油水分离器，保证辅助气体干燥洁净，防止污染切割头保护镜片。

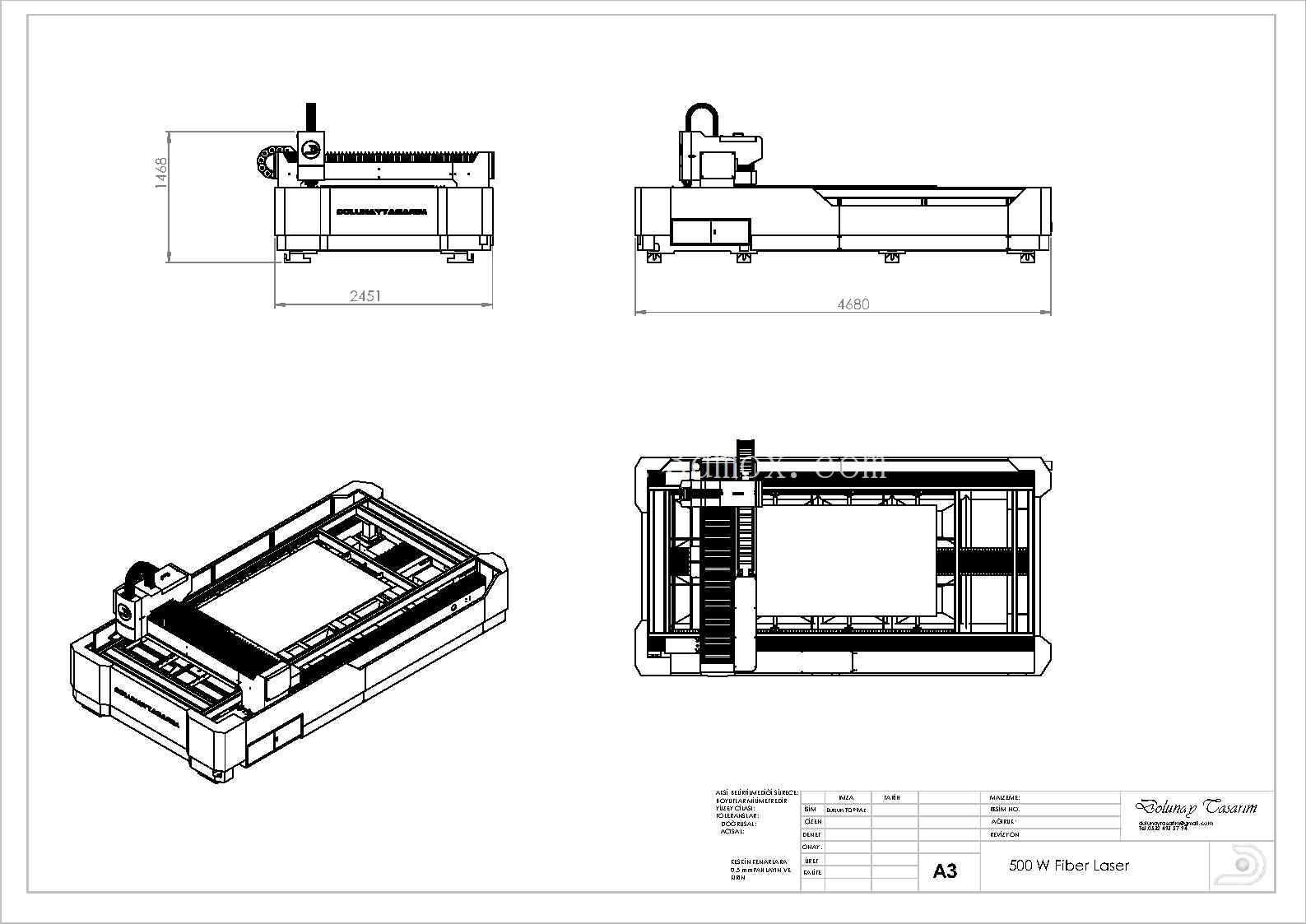

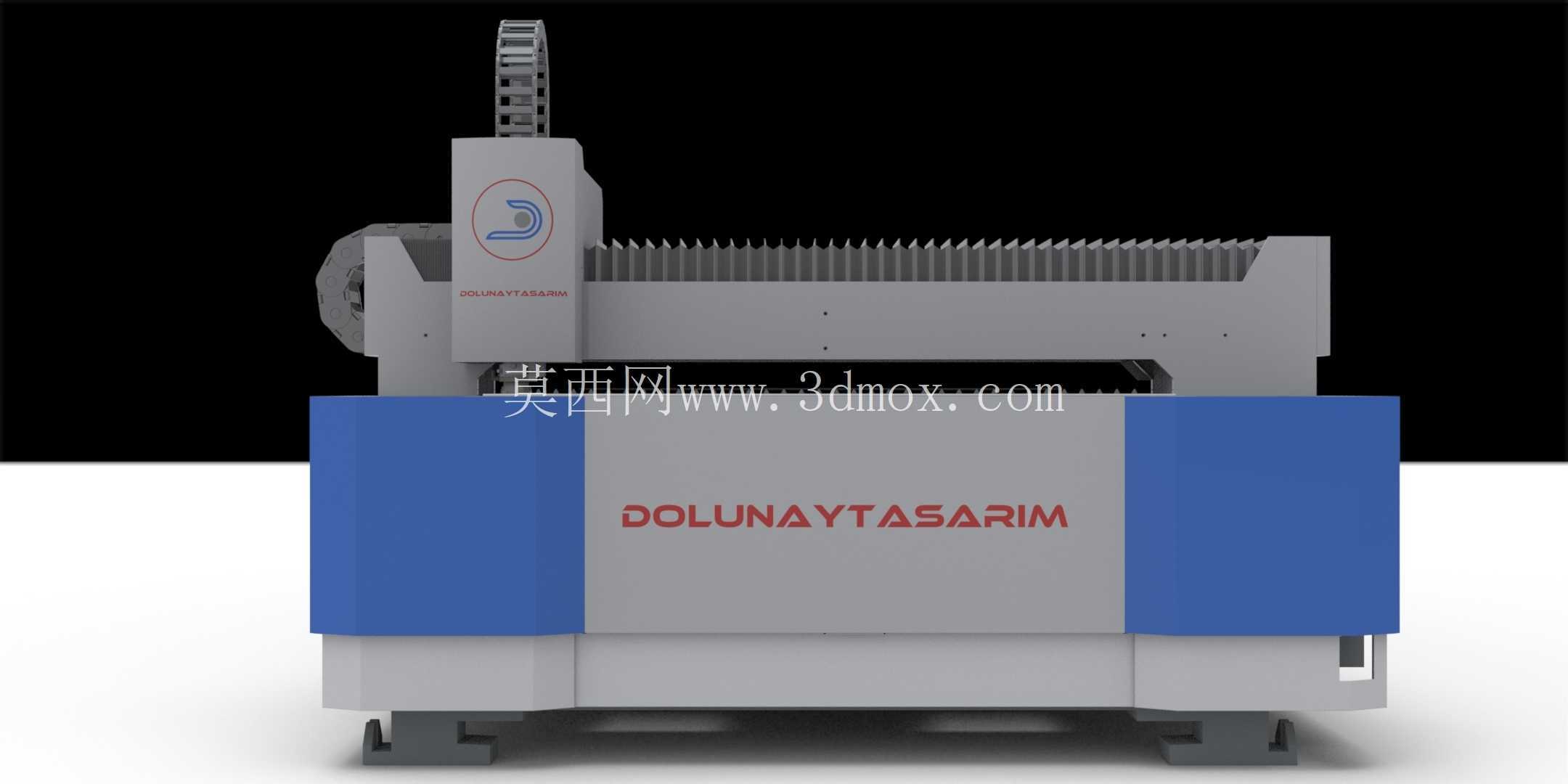

　　设计建模过程中，整机按实际装配关系划分为焊接床身、龙门横梁、切割头滑座、护罩外封、工作台栅条、侧柜电气舱几个独立子装配，导轨、齿条、拖链、伺服电机等标准件按选型样本的实际外形建模，运动副处保留真实的配合间隙与安装孔位，既可以用来做设备方案展示、产线布局干涉检查，也能作为后续改型设计时的基础参考，比如更换更高功率激光器、加大台面幅面、加装交换工作台或者自动上下料机构时，都可以在这套成熟结构上延伸调整，缩短新机型的开发周期。日常操作端的人机交互按钮、急停开关布置在床身靠前的位置，操作人员上下料后可以快速触发启动，加工过程中透过防护区域观察切割状态，出现异常时能立刻拍下急停，符合钣金设备的安全使用习惯。
