双泵恒压供水增压机组结构

　　这套双泵并联增压机组主要面向建筑给水、工业循环水、工艺供水以及需要稳定压力输出的管路系统。现场布置时，设备通常安装在泵房或设备间内，底部采用型钢焊接底架承托两台立式多级离心泵、进出口汇管、阀门和控制箱体，整体形成紧凑的撬装结构。与单泵配置相比，双泵方案能够根据用水量变化进行交替或并联运行，在小流量时段保留一台泵工作，在高峰用水时两台泵同时投入，从而兼顾压力稳定性、运行冗余和设备寿命。

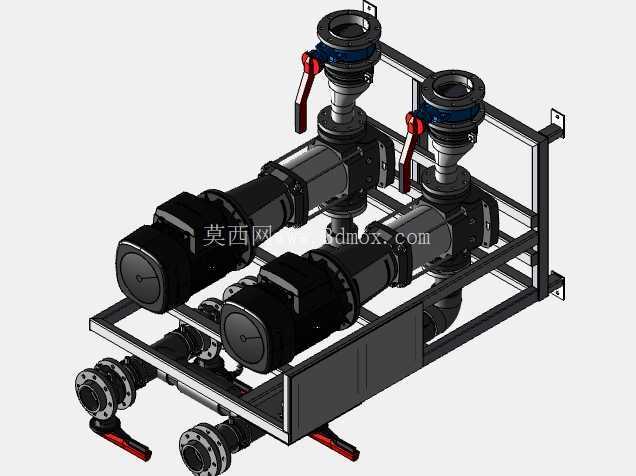

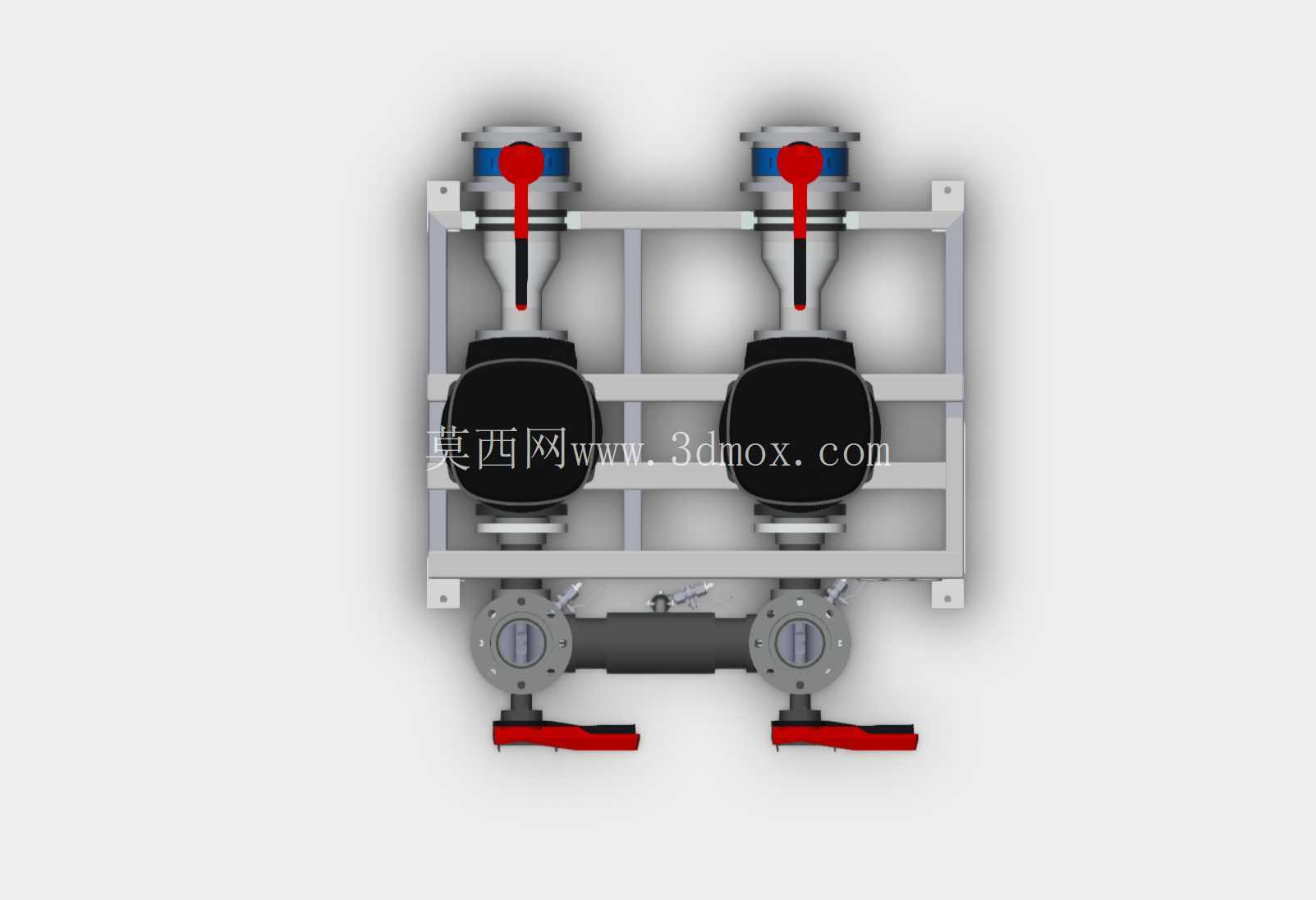

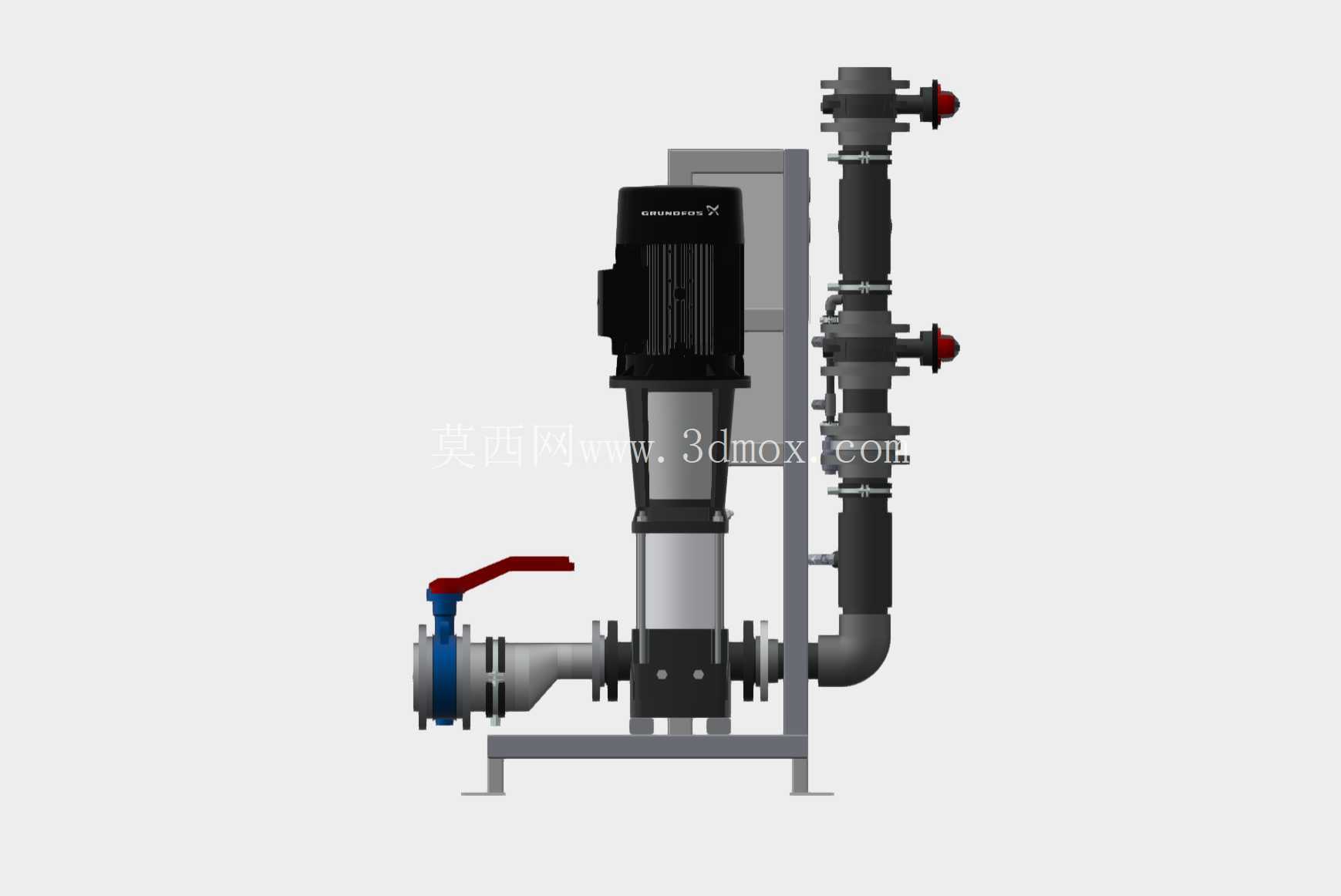

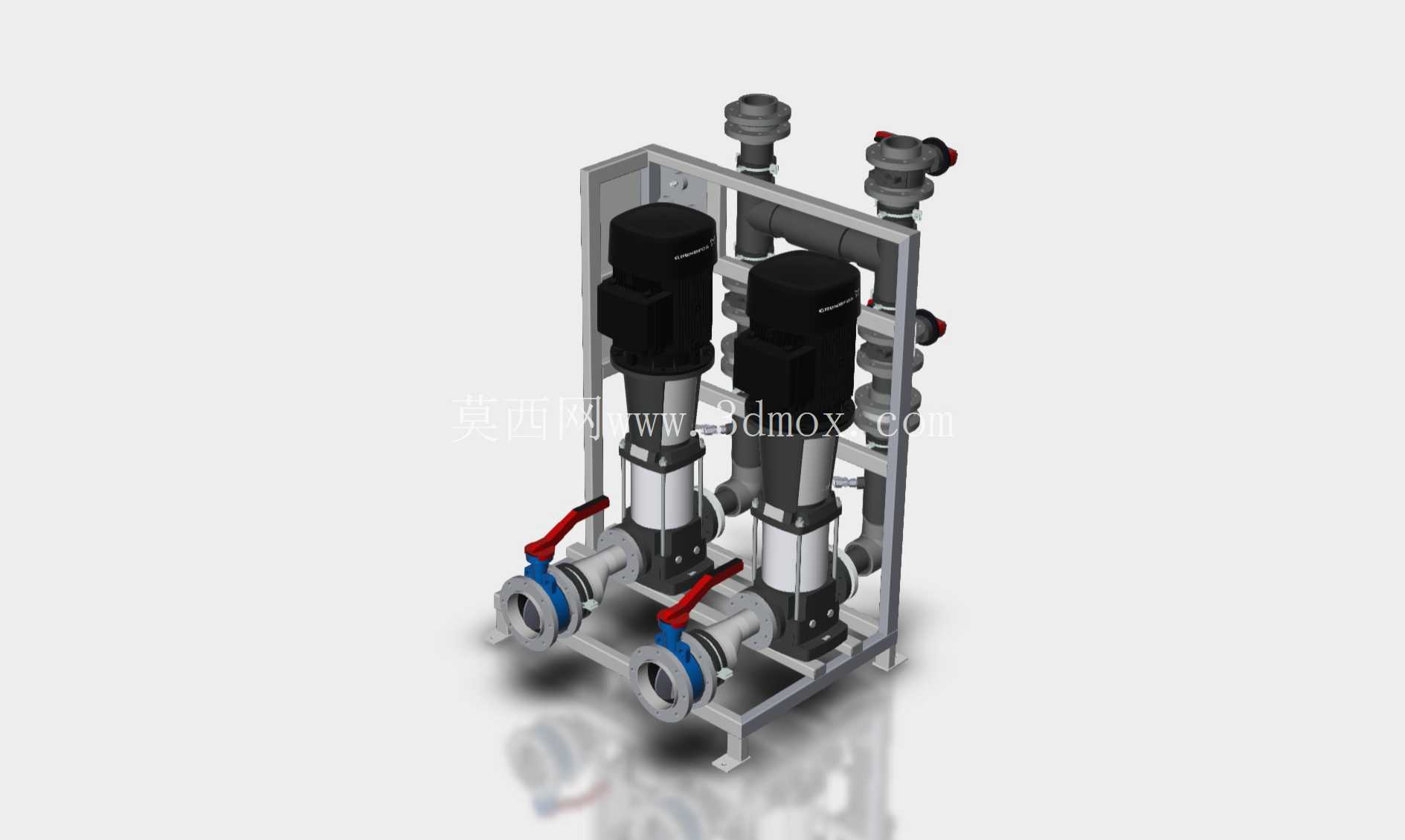

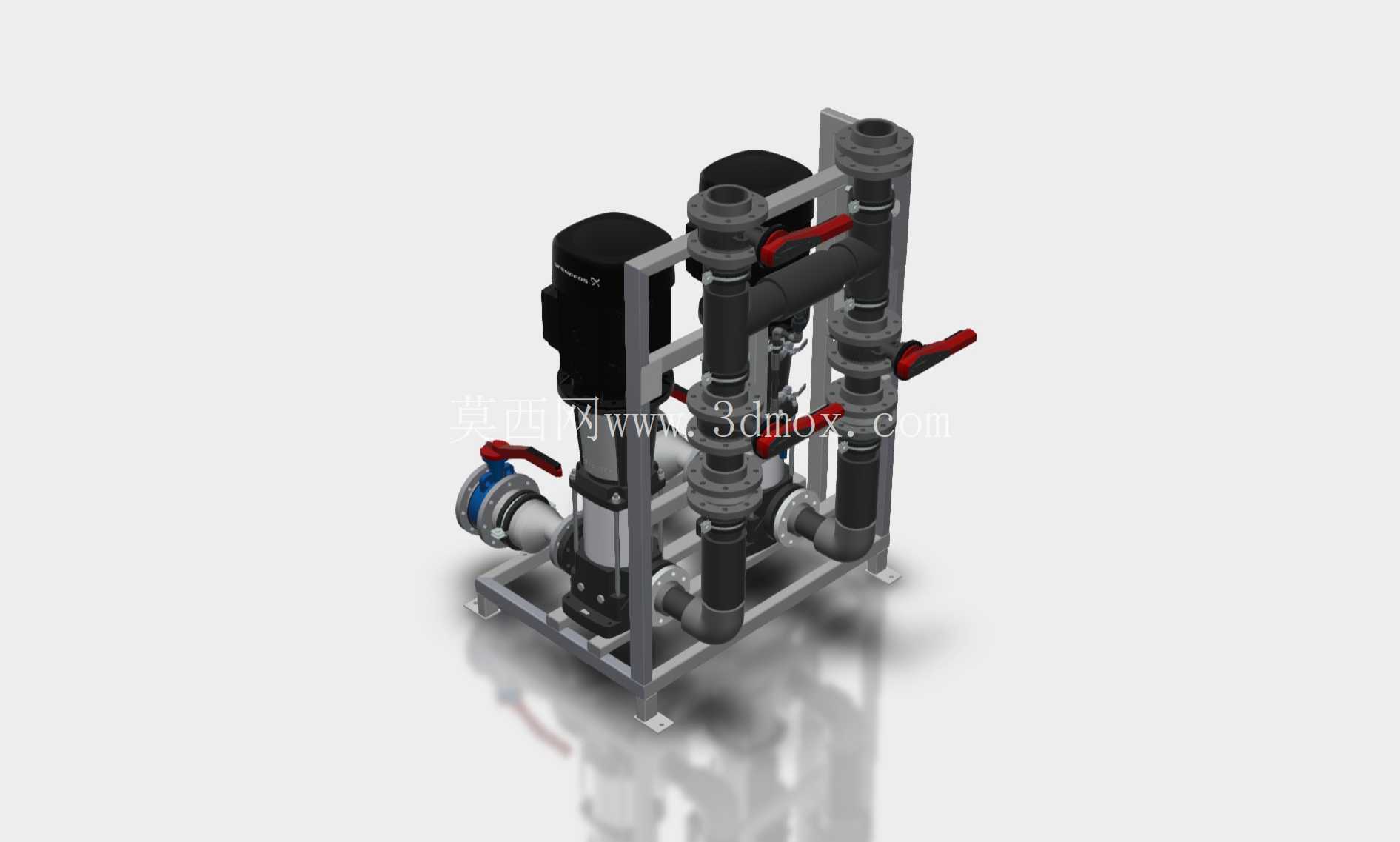

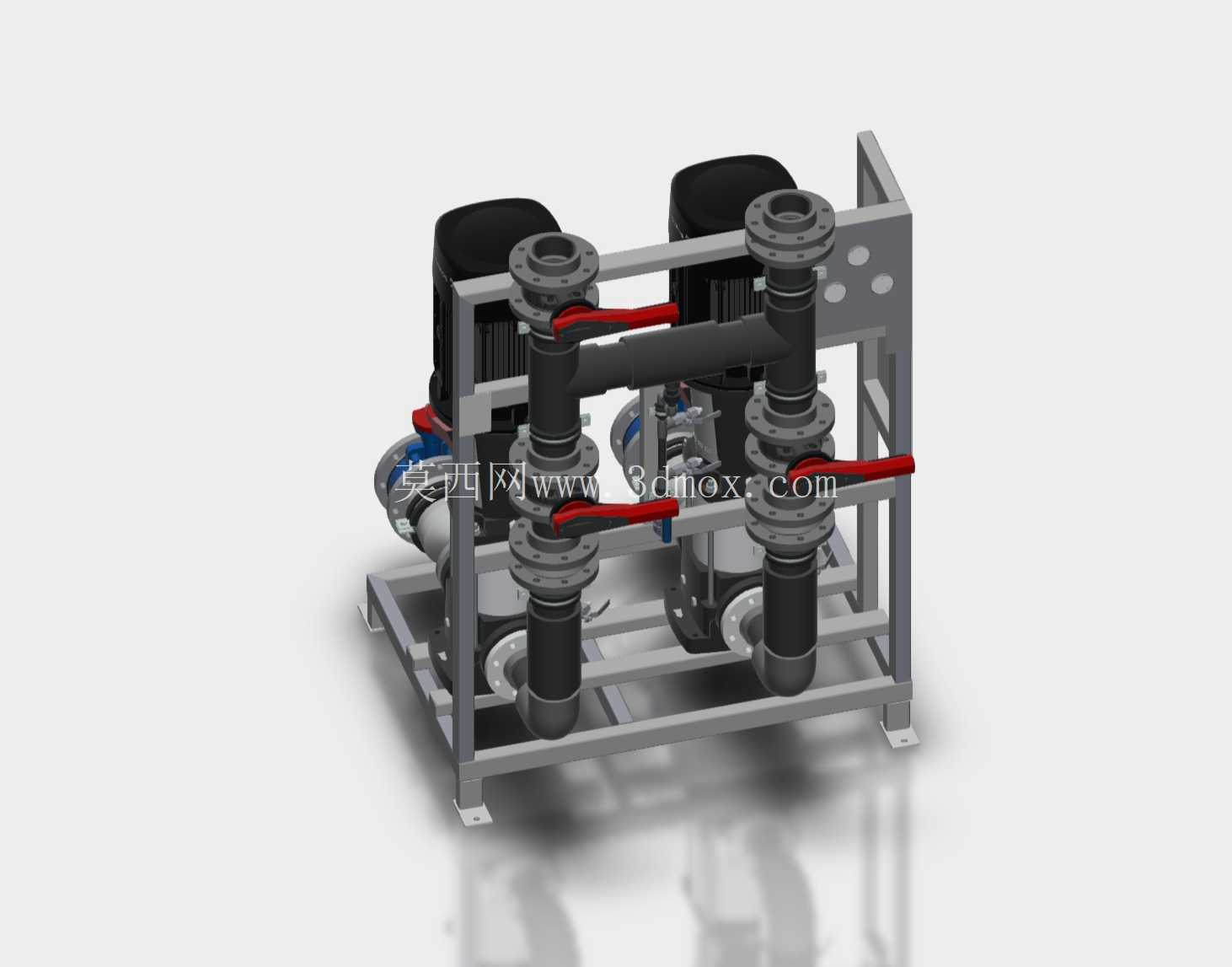

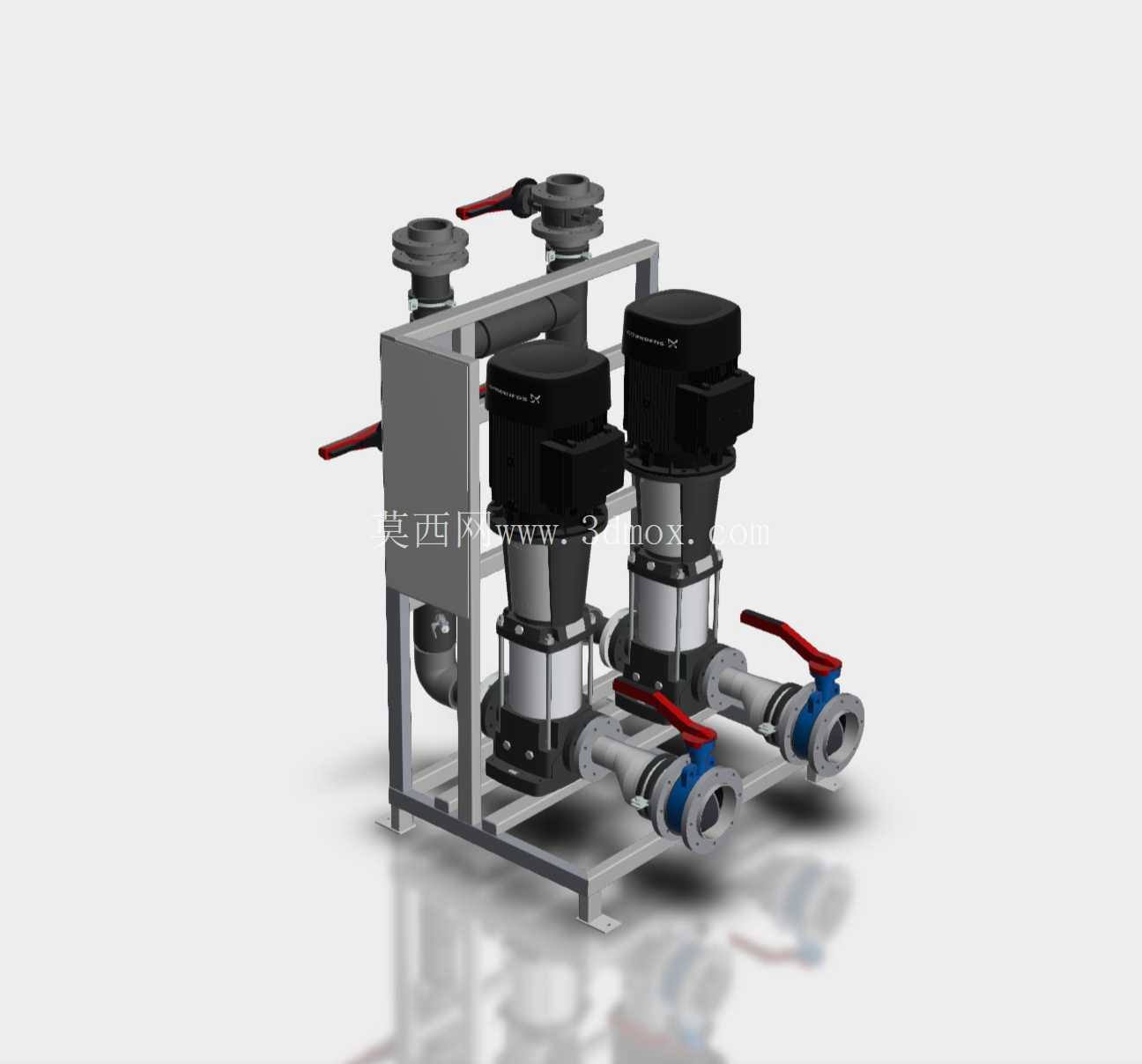

　　从管路走向看，低压来水经入口汇管分配至两台泵，泵体加压后汇入出口总管，再向后续管网输送。模型中进出口侧均设置了带红色手柄的截止类阀门，阀门靠近法兰连接位置，便于单机检修时隔离管路，避免整段系统排空。入口和出口管路保留了较明确的直管段与弯头过渡，减少急转造成的流阻突变。立式泵本体采用上部电机、下部多级泵腔的布置方式，电机轴线与泵轴重合， footprint 较小，适合泵房面积受限的项目。两台泵并排安装，中间预留检修手和工具操作空间，底架横梁与支腿形成稳定支撑，泵脚、管架和控制箱之间的相对位置在三维结构中表达清楚。

　　结构设计的重点不只是把泵和管道拼合，而是要处理运行载荷、检修路径和管路干涉。泵在启动和停止时会产生水锤冲击，尤其出口侧止回与切断阀附近受力明显，因此汇管、弯头和法兰位置需要通过支架把载荷传递到底架，而不是让泵口长期承受管道重量。模型中管道沿底架上方布置，阀门手柄朝向外侧，操作面没有被泵体或电控箱遮挡，这一点在后期维护中很关键。控制箱体位于泵组侧方，既靠近电机动力接线，又与高温、潮湿的泵腔保持适当距离；箱体边缘与管道法兰之间留出拆装空间，方便更换密封件或紧固螺栓。

　　外形边界方面，该机组的高度主要由立式电机和顶部管路决定，宽度由两台泵并列间距及出口阀门操作半径决定，深度则包含底架、入口汇管和出口法兰外伸尺寸。安装定位时，不能只按设备本体投影画线，还应在泵组前方预留滤芯、阀门、法兰螺栓和联轴器检修区域；顶部管路与泵房梁、桥架、照明灯具之间要保持净距，侧面则需考虑电机散热和控制柜开门。底架地脚位置应结合混凝土地坪或设备基础布置，地脚孔间距要避开排水沟和电缆沟。进出口法兰对接前，应核对管道中心线、法兰孔方位和阀门开启方向，防止现场配管时出现强行对口。

　　在实际选型中，这类泵组常用于需要平均分配流量并持续泵送压力水的场合。单台泵可覆盖基础负荷，另一台作为调峰或备用；当某台泵需要维护时，关闭对应进出口阀门，系统仍可通过旁通管路或单泵模式维持有限供水。多级离心泵适合中小流量、较高扬程的工况，泵腔段间结构能够逐级提升压力，出口管路通过汇管把波动后的水流汇总，降低单泵脉冲对管网的影响。对于三维建模人员，建模时应重点还原立式电机外形、多级泵筒、法兰盘、球阀手柄、弯头、汇管、底架和控制箱的装配关系；对于工程设计人员，则需要进一步校核管内流速、泵汽蚀余量、阀门压降、支架刚度以及泵房检修空间。该结构把泵送、阀组切断、管路汇流和设备支撑集成在同一撬块内，便于工厂预制、整体运输和现场快速就位。
