核电站次氯酸钠投加泵组撬装结构

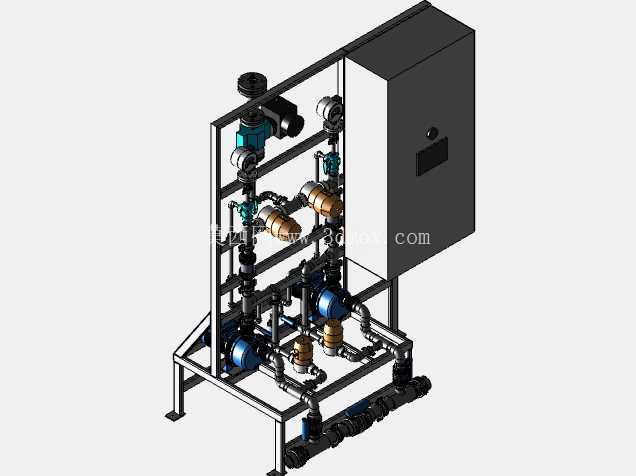

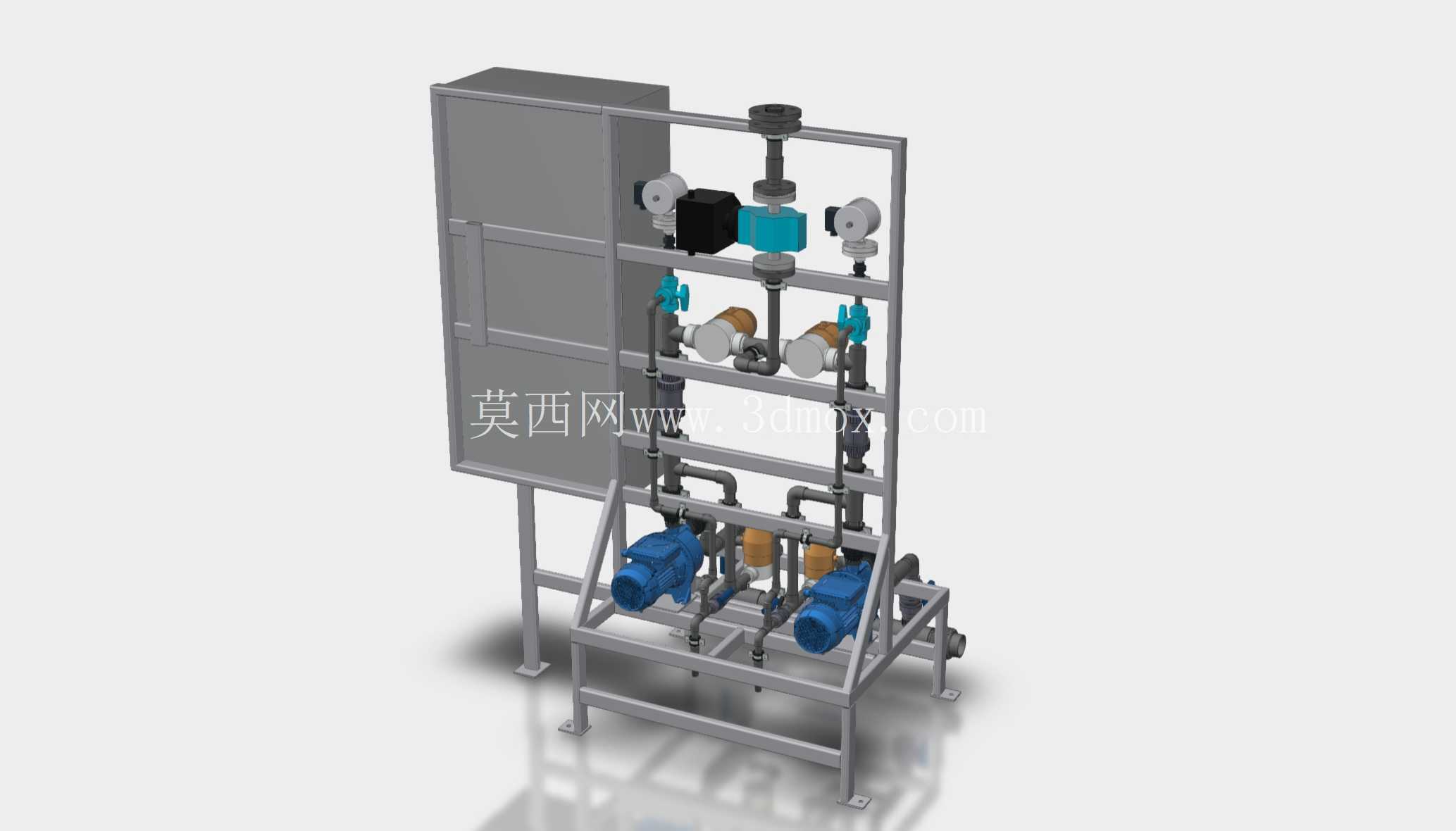

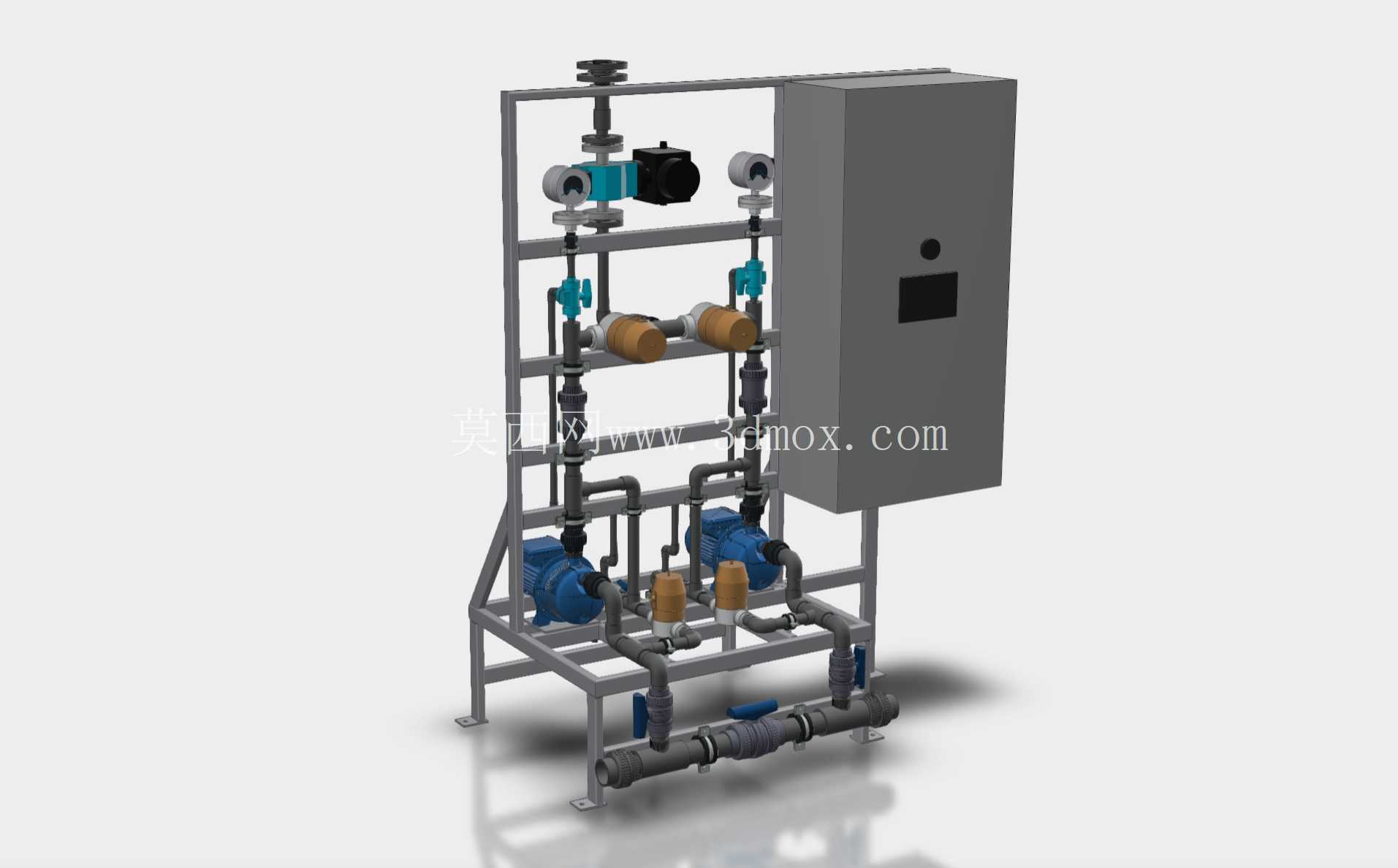

　　这套三维结构呈现的是面向核电站水处理及循环水消杀工况使用的次氯酸钠投加泵组，整体采用撬装集成式布置，将药剂输送、管路分配、阀件控制、电气控制与现场支撑框架整合在同一安装底座范围内，适合在厂房预留设备区进行整体就位、接管和通电调试。现场应用中，次氯酸钠溶液具有一定腐蚀性，投加系统又要求连续、稳定、可检修，因此结构设计没有采用分散式现场拼装，而是把泵、过滤器、阀门、管路、仪表接口和控制柜集中成模块，减少现场安装误差，也便于后期维护时按撬块边界拆解。

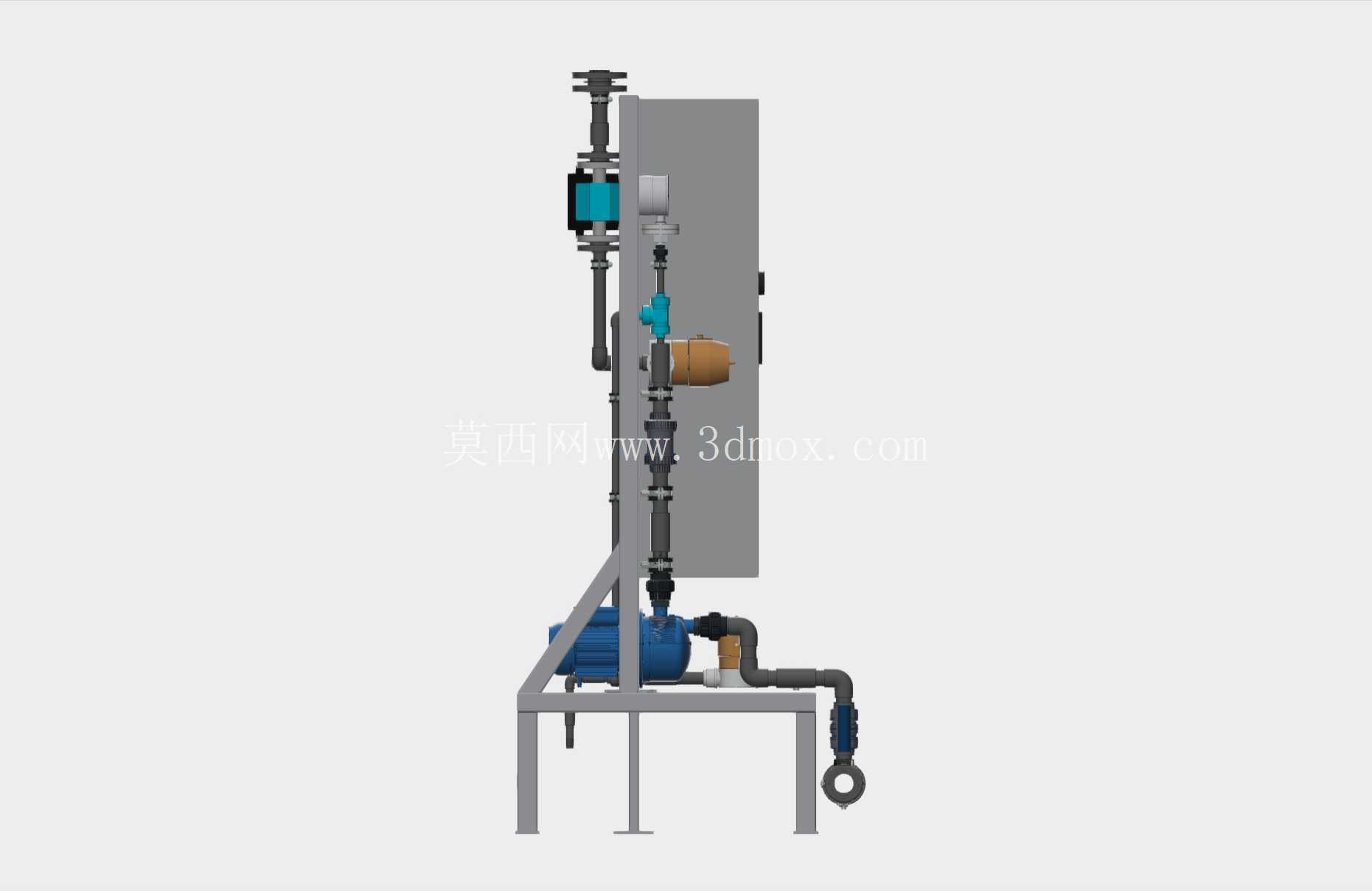

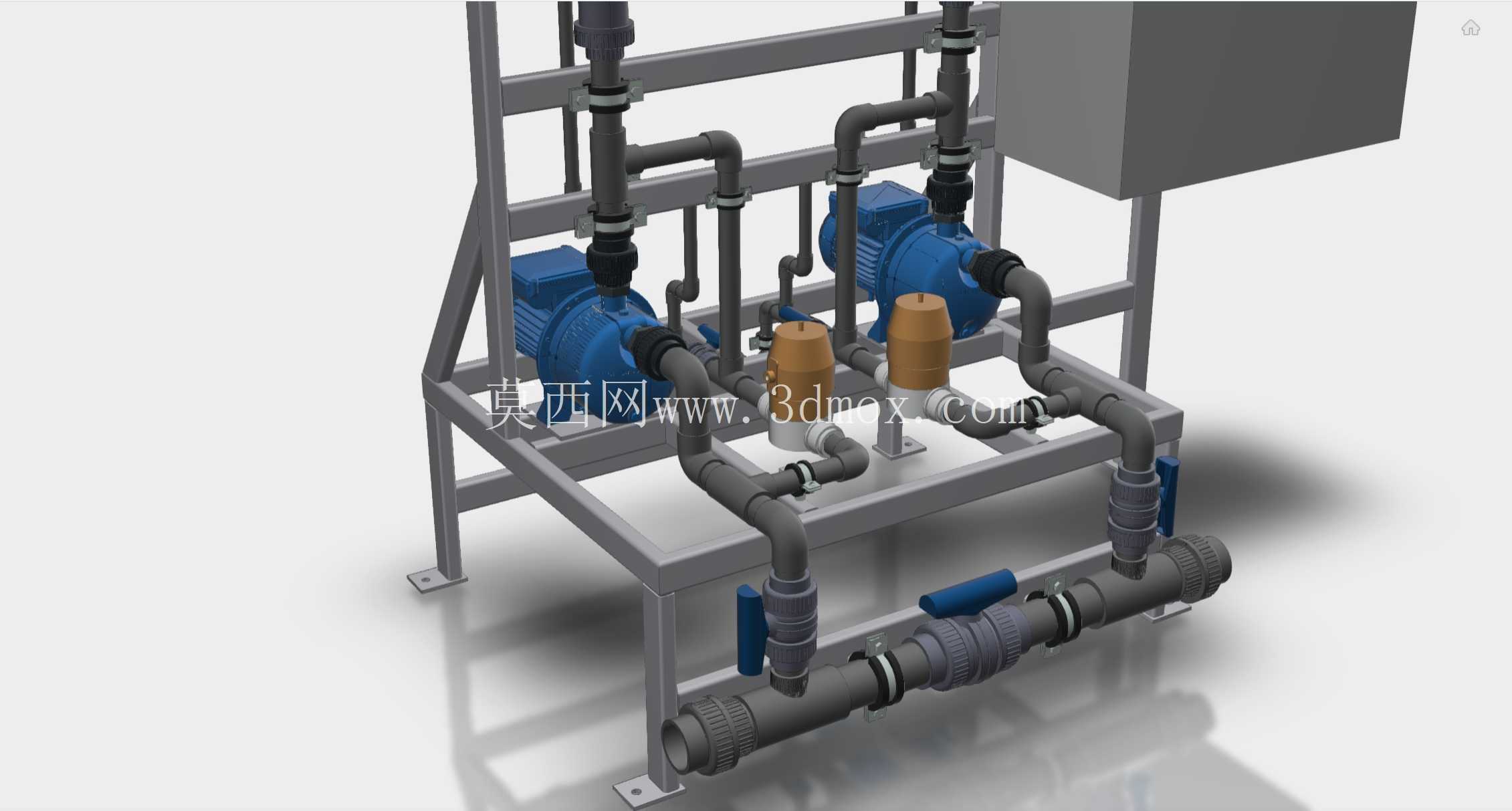

　　从设备用途看，泵组主要承担次氯酸钠药剂的定量输送与投加任务，常见于核电厂取水口、循环冷却水系统或辅助水处理环节，通过抑制海生物、藻类及微生物附着，降低管道和换热设备堵塞、污损风险。模型中下部布置多台输送泵，泵体靠近底座并通过管路与前后总管连接，这种低位布置有利于降低整机重心，也让吸入管路尽量短直，减少气阻和不必要的弯头损失。泵出口沿竖向管架向上延伸，途中设置阀件、过滤或缓冲元件以及检测接口，使操作人员能够在撬装正面完成启闭、切换、排气和检修。

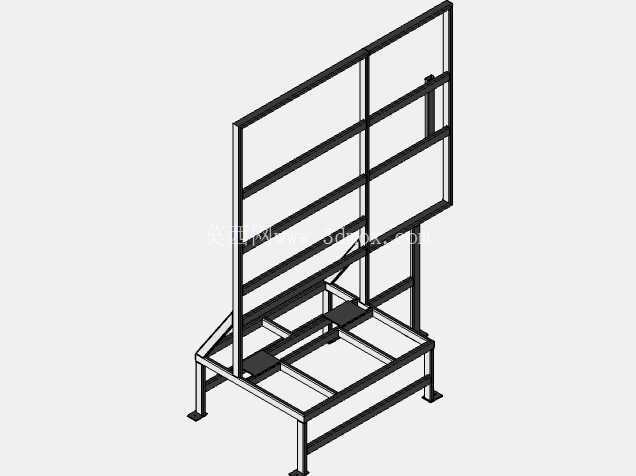

　　结构思路上，框架采用型钢焊接或栓接形成立体支撑，立柱承担竖向管系和顶部阀件的载荷，横向杆件则用于固定管道、泵体和电控箱。底座不是简单平板，而是按泵脚、管支架和撬运受力点进行加强，设备运输时可整体吊装，运行时又能把泵的振动通过底座均匀传递到基础。管道走向在模型中表现为多层布置：底层为吸入或汇流总管，中层连接泵进出口与过滤元件，上层布置控制阀、压力表接口及安全附件。这样的分层使流体路径清晰，也避免所有管路挤在同一平面，给扳手操作、法兰紧固和保温检修留出空间。

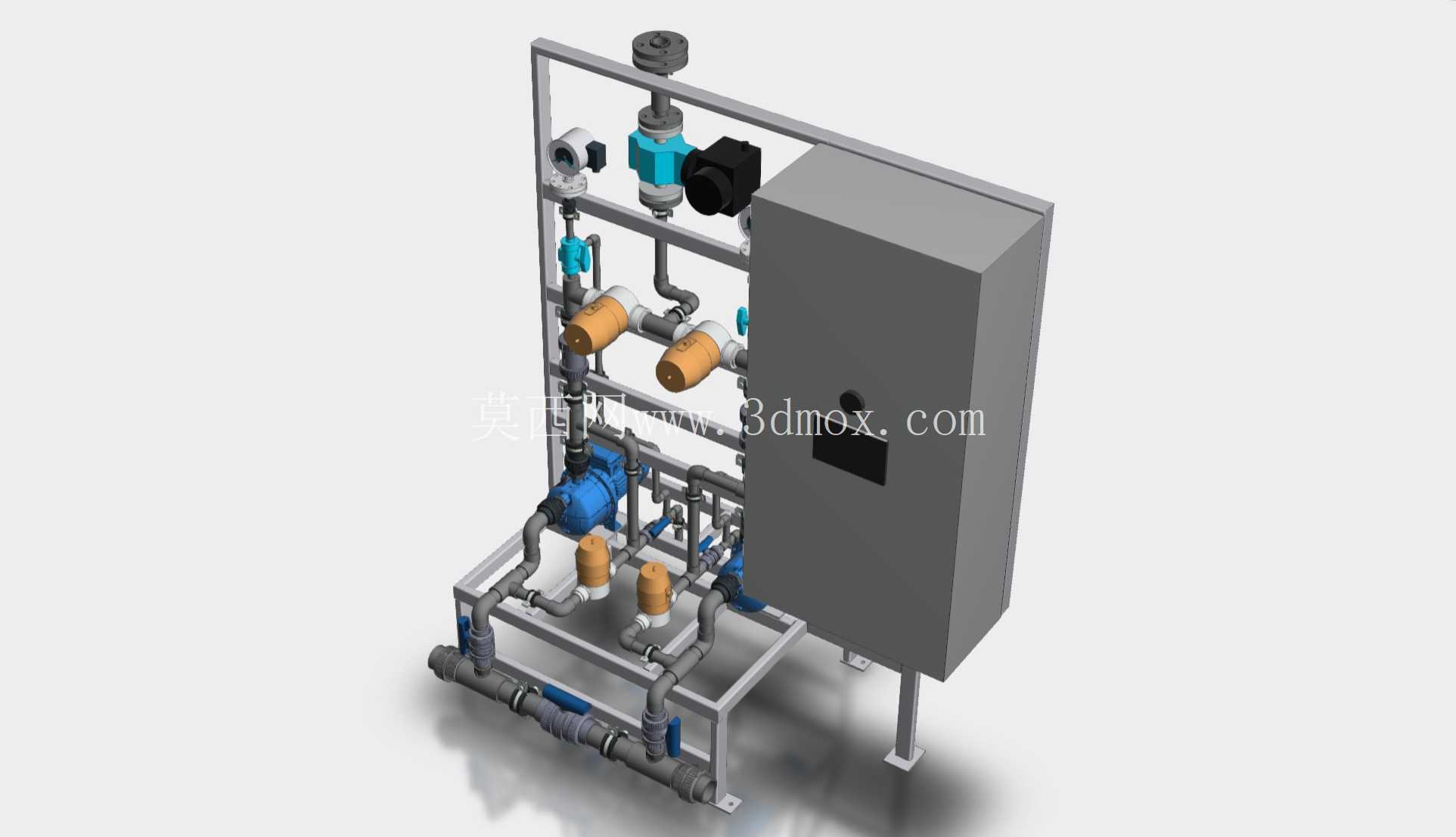

　　右侧独立控制柜采用近机安装方式，柜体与湿区管路保持一定间距，既缩短电机和仪表接线距离，又减少药剂飞溅对电气元件的影响。柜体外形为立式箱式结构，正面设置操作与显示区域，背后及侧面可作为检修通道边界。建模时需要重点控制柜体与管道、阀门手轮、泵体拆卸区之间的干涉关系，尤其要保证柜门开启角度、泵头抽出方向和过滤器滤芯更换空间不被框架遮挡。

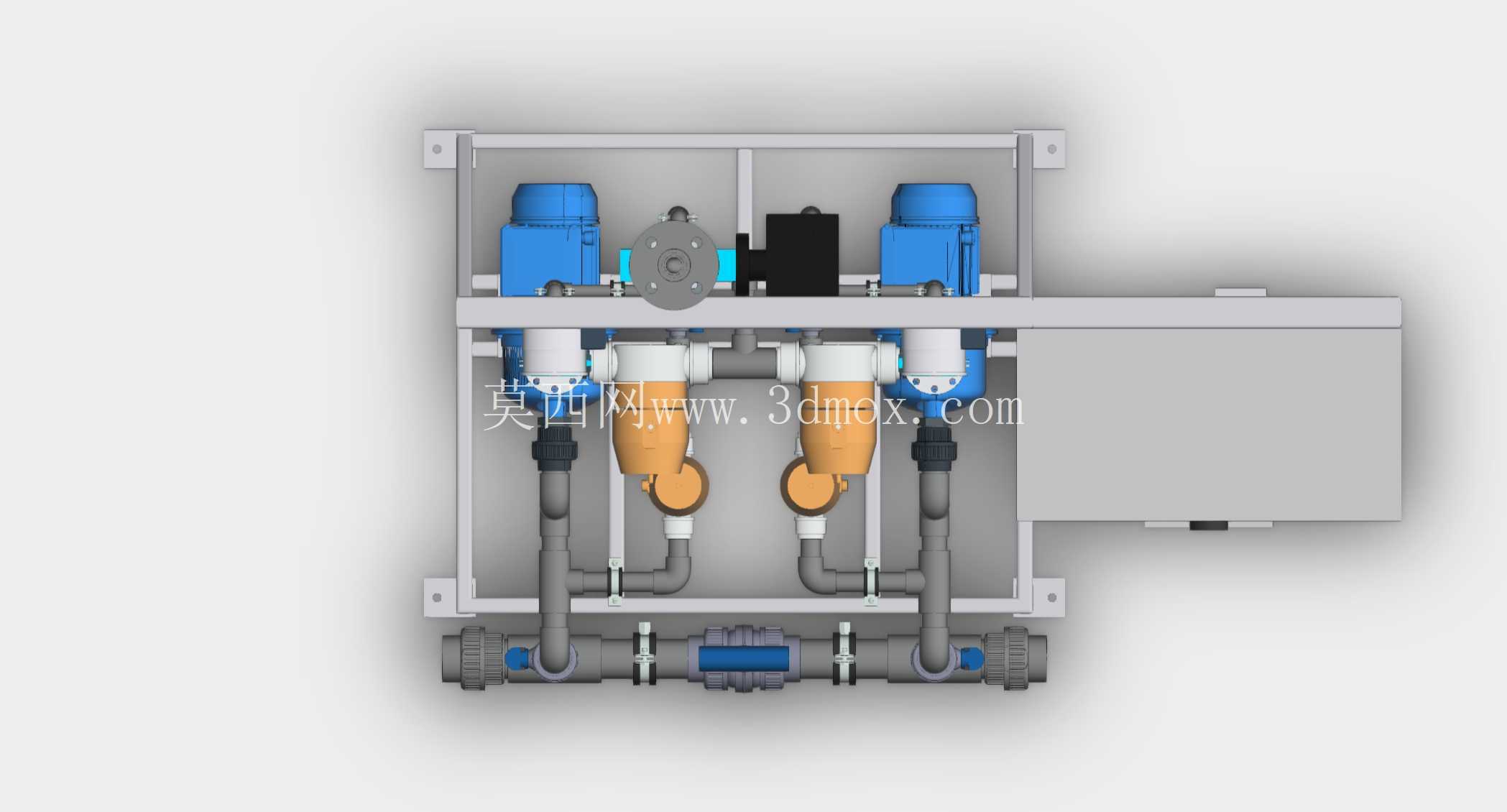

　　外形尺寸方面，该泵组属于中小型撬装加药设备，长宽高由底座框架、顶部阀组和控制柜共同决定。宽度方向需要容纳两台或多台泵并列布置以及侧面总管，深度方向要兼顾泵体长度、阀件手轮和柜门前操作距离；高度方向则由顶部手动阀、执行元件和管架最高点控制。安装边界不仅要看设备静轮廓，还应在四周预留检修带：正面预留阀门操作和过滤器拆装空间，背面或侧面预留管道法兰紧固空间，顶部保留吊装和阀杆提升空间，底座周围还要考虑地脚螺栓、二次灌浆以及接管对位。

　　管路细节上，模型对法兰、弯头、三通、阀门、泵接口和罐体附件均有明确表达，适合用于干涉检查、投标展示和施工交底。次氯酸钠工况下，选材通常偏向耐腐蚀方向，管道支吊架不能只按几何位置摆放，还应避开焊缝和法兰，并在泵进出口设置合理支撑，降低泵口载荷。泵组入口侧配置过滤类元件，可拦截杂质，保护计量泵或输送泵；出口侧设置止回、切断及安全保护元件，防止倒流和超压。顶部阀组集中布置后，操作人员无需在泵群之间频繁穿插，巡检路径更短。

　　对于三维建模人员，这类设备的关键不是单件造型，而是把工艺流程转化为可安装、可检修的空间结构。底座梁、立柱、横撑、管夹、泵座和控制柜支架需要形成统一坐标系；管道中心线要与泵进出口标高严格对应，法兰方向要符合拆装逻辑；阀门手轮不能贴靠框架，电缆桥架或线槽与工艺管道之间应保持分层关系。通过该模型可以直观核对泵组撬块在核电水处理厂房中的就位条件、管道接口方向、吊装姿态以及维护空间，为后续详细设计、材料统计和现场安装提供清晰的结构依据。
