铝型材配套Boxmail瓣结构三维设计

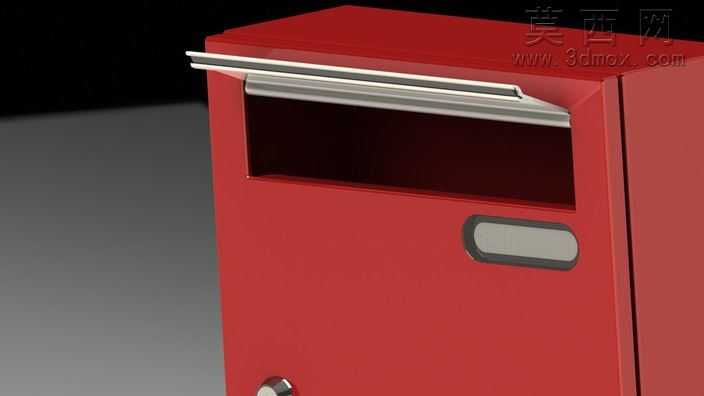

本次设计的Boxmail瓣为铝型材系统中的配套组成构件，整体建模过程依托三维参数化设计软件完成，首先依据实际应用的尺寸要求确定核心参数，构件总长度设定为233.5毫米，整体宽度为55毫米，建模初始阶段先绘制截面轮廓草图，精准勾勒出构件主体的平直段、端部的圆弧过渡结构，以及上下两端的卡扣连接结构与侧边的圆形安装孔位，草图绘制阶段严格把控各线条的几何约束关系，确保圆弧与直线段相切、卡扣结构的轮廓尺寸与配套铝型材的卡槽尺寸完全匹配，避免后续装配出现干涉问题。完成草图绘制后通过拉伸特征生成构件的基础实体，针对端部的卷边结构采用扫描特征完成建模，保证卷边的圆弧曲率均匀一致，侧边的安装孔位通过拉伸切除特征生成，孔位的中心轴线与构件侧边的距离经过精准计算，确保安装时的同轴度要求。材质设置阶段选用铝合金材质，调整材质的粗糙度、金属度参数，还原铝型材表面经过阳极氧化处理后的哑光金属质感，渲染阶段采用工作室光照环境，通过多组面光源从不同角度照射构件，突出构件的轮廓层次与结构细节，尤其是卡扣部位的微小倒角与安装孔的内壁结构都能清晰呈现。结构设计上，该构件作为铝型材的配套部分，一端的卡扣结构可直接卡入对应铝型材的卡槽内实现快速装配，侧边的圆孔用于穿装固定销钉，提升连接的稳固性，端部的卷边结构既可以提升构件自身的结构强度，避免平直边缘出现变形问题，也能在装配时起到导向定位的作用，整体结构简洁紧凑，没有多余的冗余设计，在满足连接功能的前提下尽可能控制构件的重量，符合铝型材轻量化的应用需求。建模过程中还对构件的壁厚进行了均匀化处理，避免出现壁厚突变导致的应力集中问题，所有的棱角位置都添加了微小的工艺倒角，既符合实际生产的加工工艺要求，也能避免锐边造成的安装划伤问题，整体模型的尺寸精度控制在0.01毫米级别，可直接导出工程图用于后续的开模生产或型材挤压加工。
