铝型材加工输送一体化设备结构设计

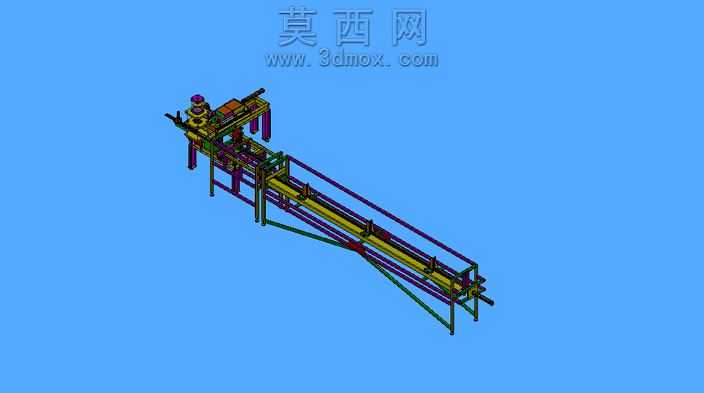

本模型为铝型材加工输送一体化专用设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立装配校验，确保各部件运动无干涉、装配公差符合机械设计规范。设备整体采用长条形卧式布局，主体框架采用标准型钢焊接搭建，兼顾结构刚性与轻量化需求，底部设置可调支撑脚座，可适配不同安装地面的水平度调节需求。输送模块采用同步带搭配侧向定位滚轮的组合结构，可适配不同截面规格的铝型材长料输送，输送过程中通过侧向滚轮约束型材径向位移，避免长料输送过程中出现偏摆、窜动问题，输送线沿长度方向分段设置定位工位，可匹配后续加工工序的节拍需求。设备左端集成加工执行模块，搭载可调节的加工动力头与压紧定位机构，当铝型材输送至指定工位后，压紧机构自动下行固定型材位置，动力头可根据加工需求完成铣削、钻孔、端面处理等加工作业，加工完成后压紧机构自动复位，输送线继续将型材输送至下一工位。建模过程中对所有运动部件进行了运动仿真模拟，验证了输送、压紧、加工动作的时序匹配合理性，对易磨损的滚轮、传动部件单独做了结构细节优化，预留了后期维护更换的拆装空间。材质渲染阶段，框架部分采用哑光工业灰钢材材质，输送滚轮采用耐磨聚氨酯材质，传动部件做金属镀锌质感处理，加工模块的防护部件采用明黄色安全警示配色，整体渲染效果还原工业设备真实质感，各部件材质区分清晰，可直观呈现设备的结构组成与功能分区。设计过程中充分考虑铝型材长料加工的实际生产痛点，将输送与加工工序集成在同一台设备上，减少工序间的物料转运环节，提升长尺寸铝型材加工的自动化程度与生产效率，整体结构模块化程度高，可根据实际生产需求扩展加工工位数量，适配不同长度规格的铝型材加工作业需求。
