工业立式机械净水过滤罐体成套装置

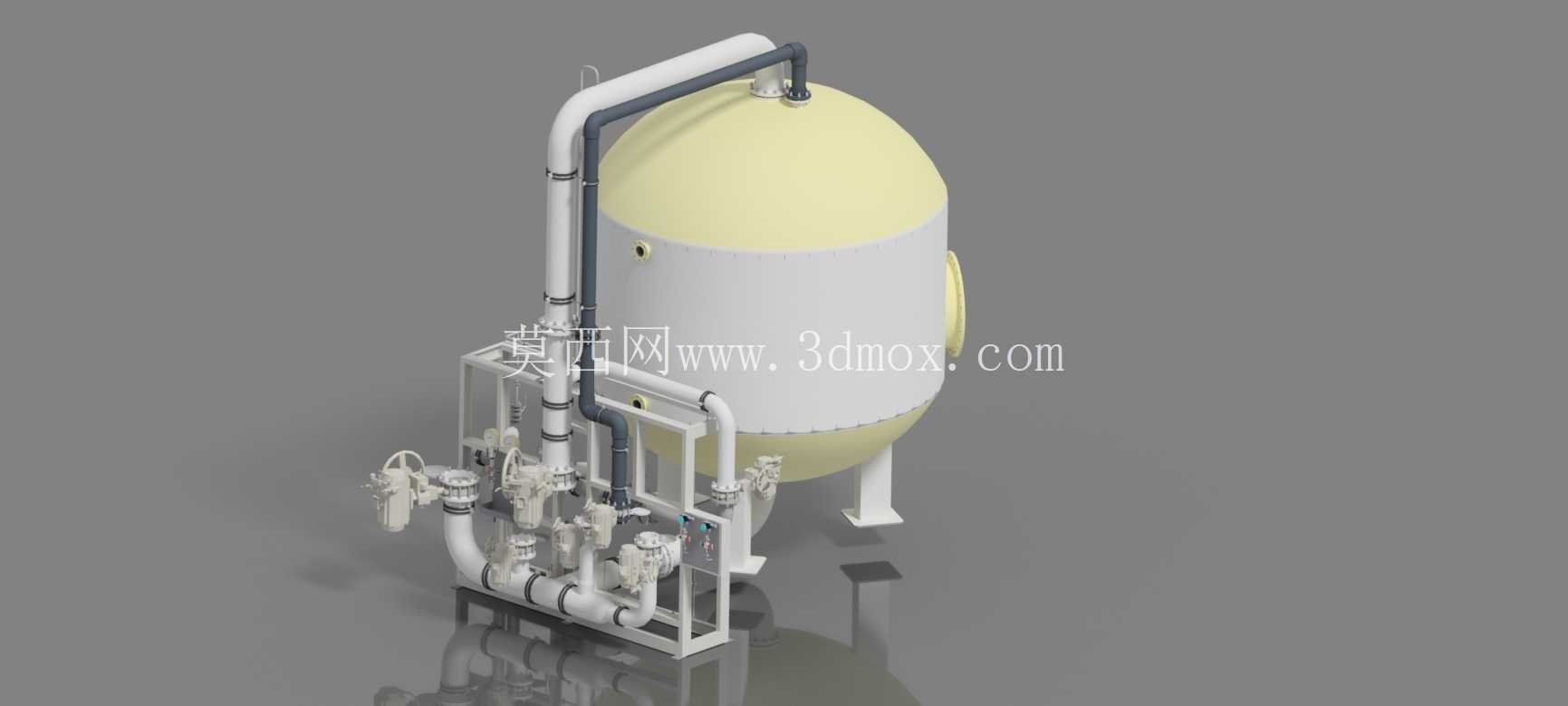

　　这套装置的核心是一台立式承压过滤罐体，罐体采用上下椭圆封头、中部圆筒的经典压力容器构型，外部以支腿落地承载，适合布置在水处理车间、工业循环水站、化工给水预处理工段或中小型净水厂内。设备运行时，待处理水经前置管路进入罐体，通过内部滤料层完成悬浮物、胶体、颗粒杂质的截留，净化后的水再由出口管路送往后续工艺或回用系统。

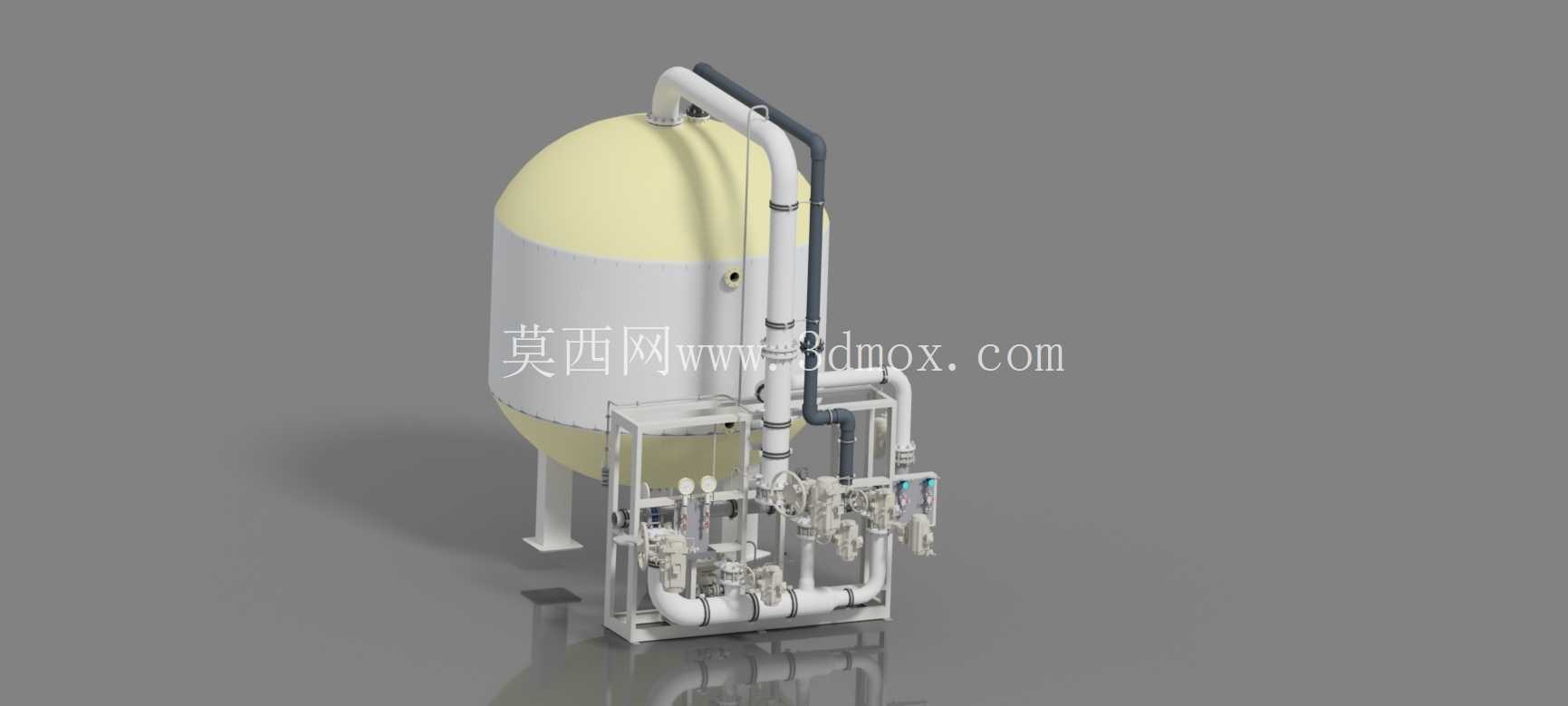

　　从现场布置角度看，罐体周围集成了较完整的工艺管廊：左侧竖向主管沿罐体爬升后接入顶部封头，下部则通过多组水平支管、弯头、法兰和阀门形成进出水、反洗、排污或旁路通道。管路上布置的手轮阀、小型过滤附件和仪表接口，使设备不仅具备过滤功能，也兼顾运行切换、检修隔离和反冲洗再生的操作需求。对于工程设计人员而言，这类成套结构在三维建模时不能只关注罐体外形，更需要把操作空间、阀门开启方向、管道避让和维护通道一并纳入校核。

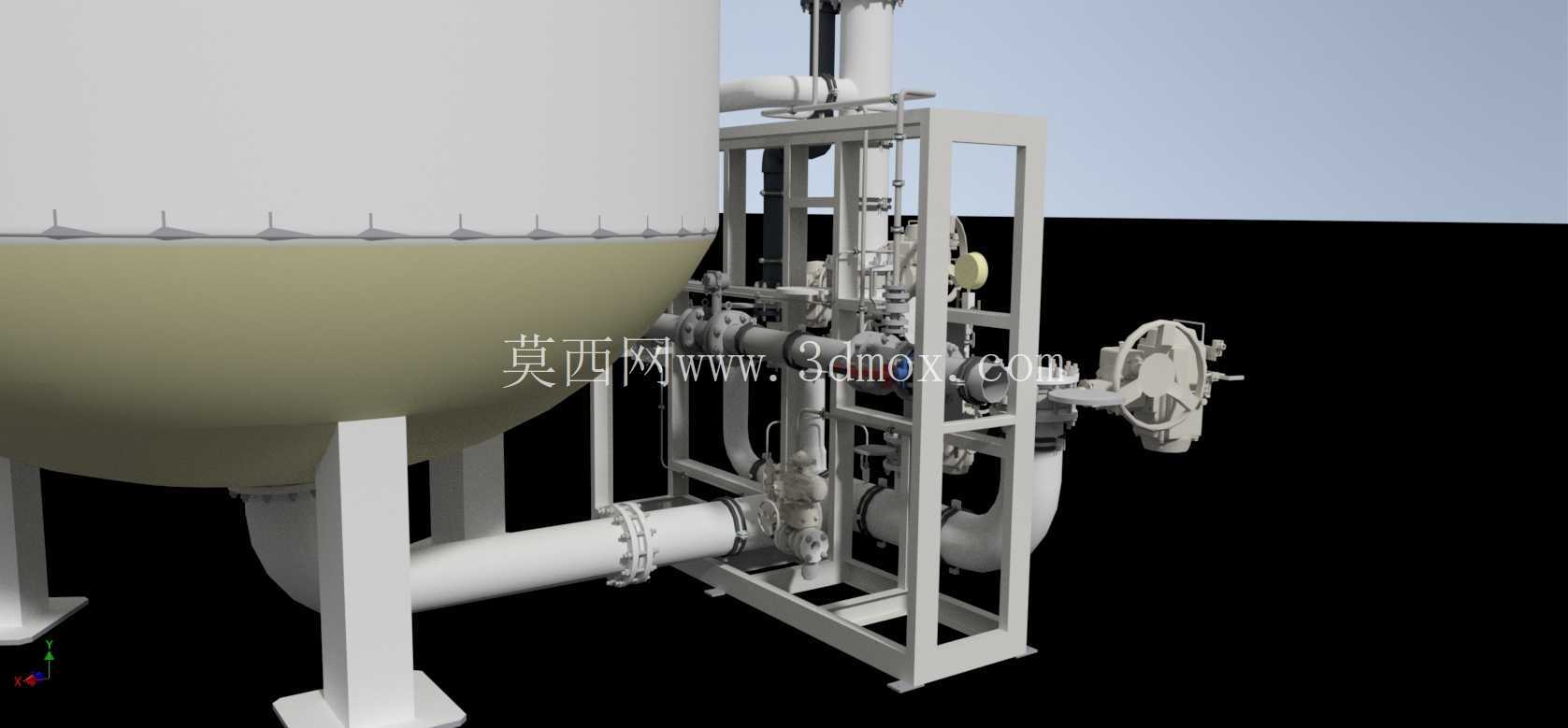

　　罐体主体采用细长立式布局，圆筒段提供主要滤料装填容积，上封头负责汇集进水或排气，下封头则利于沉积物汇集与排污。三根支腿将罐体抬离地面，底部留出法兰、排污口和检修空间；支腿与裙座式支撑相比结构更轻，适合中等压力、中等处理量的净水单元。设备重量较大，安装边界需要重点核对基础承载面、地脚位置以及罐体周围净距，尤其在阀门频繁操作的一侧，应预留人员站立、扳手回转和管件拆卸空间。

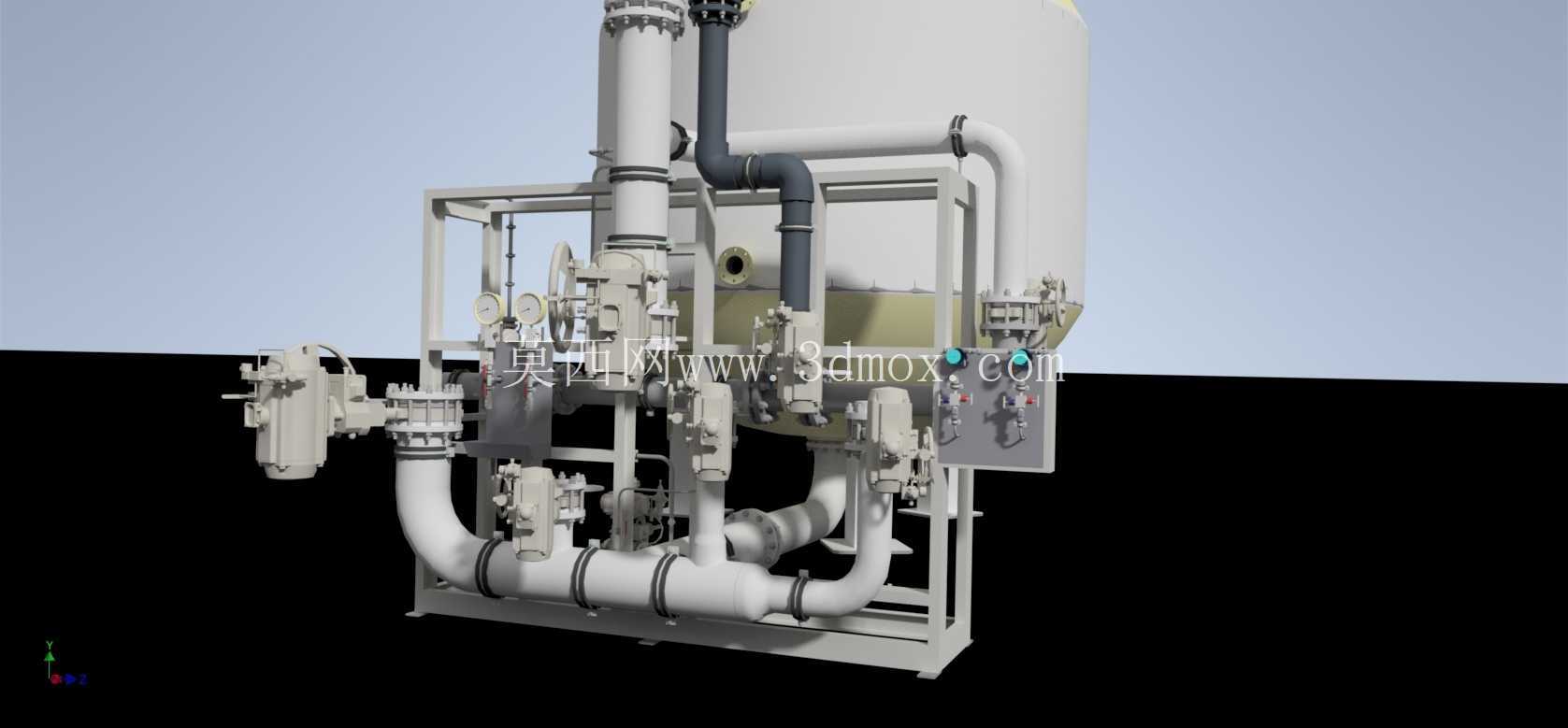

　　管路设计采用撬装化思路，下部阀组集中在框架式支架附近，管道沿设备侧边分层排布，减少了现场散件安装工作量。主管道通过弯头实现竖向提升与顶部接入，管径变化和支管分叉位置均需考虑流态稳定与支撑固定；法兰连接段便于运输时拆分，也方便后期更换密封件或检修阀件。模型中管道、阀门、支架和罐体之间的相对位置清晰，能够直接用于设备布置校核、管线碰撞检查以及投标方案展示。

　　在功能实现上，净水过滤器并非单一罐体，而是一个包含承压壳体、内部滤料空间、外部阀组、管道切换和支撑结构的系统单元。正常过滤时，水流方向、阀门开闭状态和压差变化决定净化效果；当滤层污染加重后，可通过反洗管路改变流向，使滤料膨胀擦洗，再将污水从排污路径排出。装置周边的小型附件可承担粗过滤、流量调节、取样检测或压力监测等辅助作用，从而提高整套设备运行的可靠性。

　　建模时，罐体圆筒与封头应保证同轴关系，接管口位置需结合封头曲率和补强区域布置，避免管口与支腿、爬管或外部框架发生干涉。弯管半径、法兰厚度、阀门手轮高度和支架横梁间距都应符合实际装配逻辑；对于下部密集管段，还要确认管道低点排放、高点排气以及法兰螺栓拆装空间。若将该模型用于厂房布局，应围绕罐体直径、总高度、侧边管道外轮廓和支腿落点建立安装包络，而不是仅按罐体本体尺寸预留位置。

　　该设备适用于以物理过滤为主的水处理场景，可作为反渗透前置保护、循环水旁滤、生产给水净化或废水深度处理单元。其结构特点是罐体承压能力明确、管路流程集中、现场安装界面清晰，三维模型能够帮助设计者在制造前完成空间协调、维护性审查和工艺表达，减少施工图阶段因管口方向、阀组位置或支撑碰撞带来的返工。
