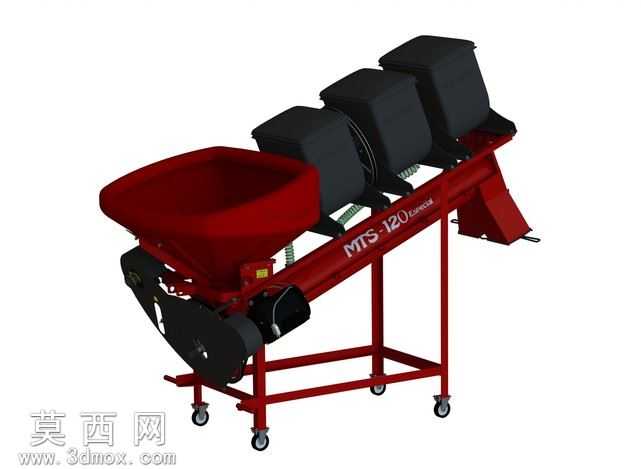

移动式种子分选处理输送设备结构

本模型采用三维参数化建模方式完成全结构搭建，首先对设备整体功能逻辑进行拆解，核心为倾斜布置的螺旋输送主体，建模阶段先完成输送槽体的曲面构建，通过扫掠命令生成等截面的长槽结构，再对槽体端部的进料、出料接口做细节倒角与安装位预留，保证结构衔接处无几何干涉。进料端的大容积红色料斗采用多段曲面放样建模，对料斗的倾斜落料角度做了参数化约束，确保物料可依靠自重顺畅滑入输送段，料斗与输送槽的连接法兰处预留了螺栓安装孔位，还原实际装配的连接逻辑。输送槽上方依次排布的四个黑色储料分料箱体，采用抽壳命令完成薄壁结构建模，每个箱体底部与输送槽的对接位置做了导流斜面设计，建模时对相邻箱体的间距做了等距约束，匹配种子分选过程中不同品级物料的分料存储需求。设备底部的红色方管焊接机架，通过结构焊件模块生成标准型材截面，对机架的支撑腿、横向连接杆、斜向加强筋分别做参数化定义，在保证结构强度的前提下优化型材排布，减少不必要的材料冗余。机架底部安装的四个万向脚轮，单独完成滚轮、支架、刹车结构的细节建模，还原脚轮的转动与锁止功能结构，支撑腿与脚轮的连接位置做了安装板加厚处理，适配设备满载时的承重需求。设备侧部的传动护罩、电机安装位均按照实际传动布局建模，对传动带的张紧结构、护罩的散热开孔都做了细节还原。材质渲染阶段，主体机架与输送槽采用哑光红色金属漆材质，调整粗糙度参数模拟工业喷涂的漆面质感，料斗采用同色系稍亮的红色材质区分功能区域，分料箱体采用哑光黑色工程塑料材质，还原PP塑料的细腻磨砂质感，脚轮的滚轮部分采用黑色橡胶材质，金属支架做镀锌亮面金属处理，传动护罩做黑色哑光金属质感。渲染时采用三点布光方案，主光源从侧上方打亮设备主体结构，辅光源补全暗部细节，背光源勾勒设备轮廓，最终呈现出清晰的结构层次与真实的工业材质质感，完整还原了这款移动式种子处理输送设备的全部结构特征与功能布局。
