S形模块化带式输送设备三维设计

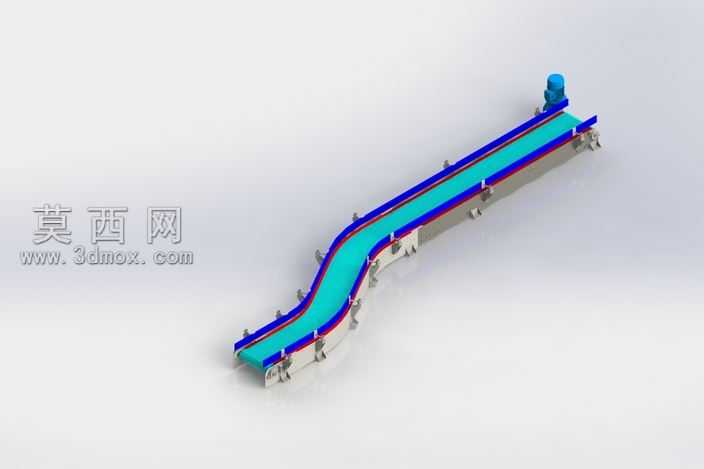

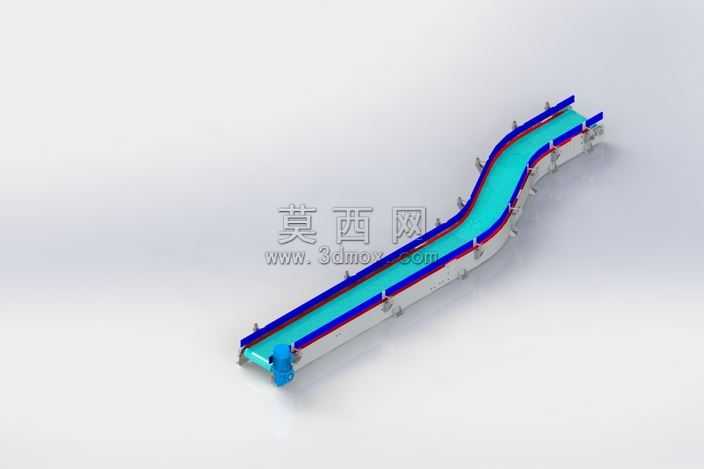

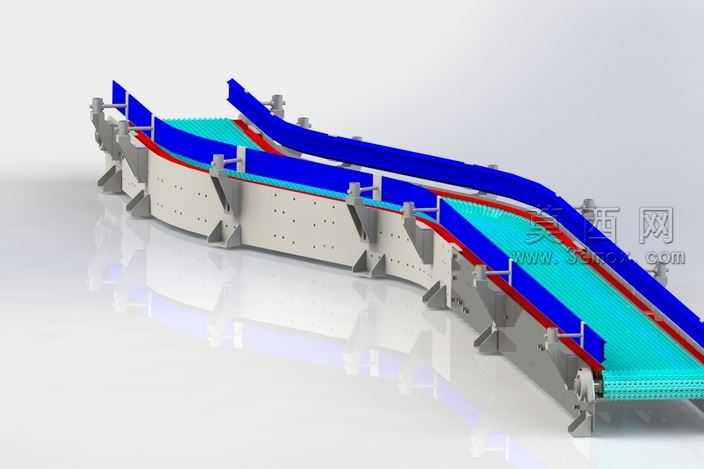

本作品为S形模块化带式输送机的三维建模设计，整体采用分段式模块化架构搭建，在三维建模过程中，首先对输送线路的S形弯曲走向进行参数化拟合，确定各段机架的弯折角度与衔接位置，保证整体输送路径流畅无拐点。建模阶段对各组成部件进行独立参数化绘制：机架部分采用钣金折弯结构设计，预留多组标准安装孔位，方便不同模块间的拼接与高度调节，建模时精准还原了机架的支撑脚结构、侧边安装座的孔位间距与板材厚度，保证结构强度符合350毫米皮带宽度的承载需求。侧边挡边采用蓝色工程塑料材质进行渲染设置，表面添加细微的磨砂质感，还原工业塑料件的真实视觉效果，挡边与机架的连接卡扣结构也做了精细化建模，保证装配关系准确。输送皮带采用青蓝色网带结构建模，还原了网带的编织纹理与侧边的红色导向条结构，导向条与机架侧边的导向槽做了适配性设计，避免皮带在S形转弯运行时出现跑偏问题。驱动端与从动端的辊筒结构做了细节还原，包括辊筒表面的防滑纹理、轴承座的安装结构、端部的锁紧部件都逐一建模，保证整体传动结构的完整性。渲染阶段采用工业产品常用的影棚布光方式，主光源从斜上方打亮设备主体，辅助光源补全底部与侧边的暗部细节，添加柔和的地面反射效果，突出金属机架的哑光金属质感与塑料部件的色彩区分度。设计思路上采用模块化拆分理念，将S形整体拆分为多段直线段与转弯段标准模块，各模块可独立加工后现场拼接，既降低了大型输送设备的运输难度，也可根据实际厂区布局灵活调整输送路径，适配不同的车间走线需求，350毫米的皮带宽度参数经过载荷校核，可满足多数轻型工件的输送需求，整体结构无冗余设计，各部件的装配间隙经过合理设置，保证实际生产时的可装配性与运行稳定性。
