鼓式运输系统推进动力装置结构设计

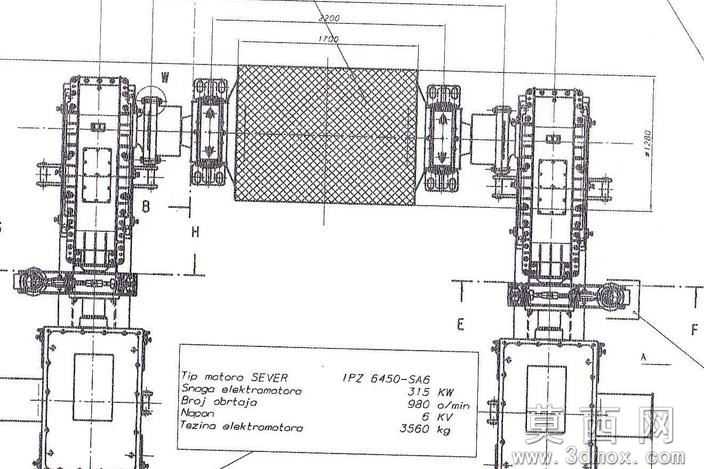

本模型为鼓式运输系统的推进动力装置三维建模成果，建模过程中严格参照工程图纸标注的尺寸参数进行1:1比例还原，首先对整体布局进行基准定位，确定两侧对称布置的动力单元与中间鼓式输送主体的相对位置，保证各部件装配公差符合机械设计规范。建模阶段先搭建两侧驱动电机的主体结构，还原电机壳体、接线端、安装底座的细节特征，再依次构建传动连接组件、鼓体支撑辊组、侧边防护框架等结构，对鼓体表面的网格纹理、传动部件的连接法兰、螺栓孔位等细节都做了精细化建模处理，确保各部件之间的装配关系准确，可实现虚拟装配验证与运动仿真。材质渲染环节针对不同部件赋予对应材质属性，电机壳体采用铸铁哑光材质，传动辊轴做金属抛光质感处理，鼓体网格部分赋予耐磨橡胶材质，安装底座做防锈漆质感表现，通过光影调整突出各部件的结构层次与装配关系，清晰展现整套推进装置的机械构造。设计思路围绕运输系统的大推力稳定运行需求展开，采用双侧对称驱动布局保障动力输出均衡，鼓式主体结构适配散料或成件物料的连续运输场景，预留的备件替换接口可支持majoroverhaul大修场景下的新旧零件快速更换，整套结构兼顾运行稳定性与维护便捷性，可直接用于运输系统的方案展示、结构校核、维护培训等场景，建模过程中对所有运动部件的连接关系做了约束设置，可支持后续的动力学仿真分析，验证不同负载下的推进力输出表现与结构强度表现。
