7吨每小时反渗透水处理撬装设备

　　这套7m³/h反渗透水处理装置采用撬装集成布局，整套膜过滤单元、管路阀组、仪表接口与支撑框架均在同一底座上完成装配，适合中小型纯水制备、工业回用、食品饮料配水、电镀漂洗水以及锅炉补给水前处理等场景。设备在现场只需要对接进水、产水、浓水、电源和控制信号，即可形成完整的反渗透处理单元，减少了分散安装带来的配管误差和现场施工量。

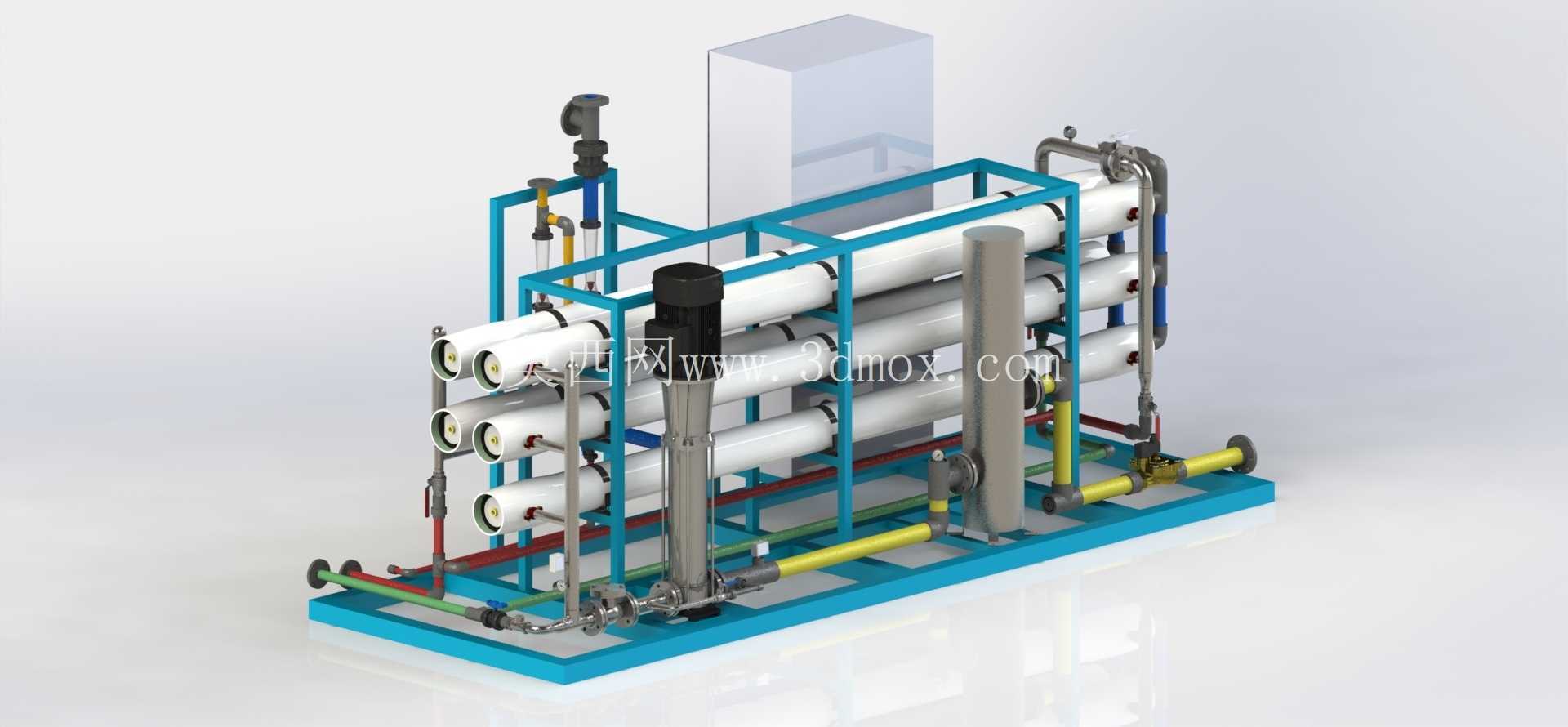

　　从结构布置看，膜壳采用多层横向排列方式，白色反渗透膜管集中安装在蓝色钢制框架内，膜管之间通过端盖、弯头和短管形成串联或并联流道。框架底部为连续型钢底座，承担整机重量并提供叉车或吊装转运边界。立柱与横梁组成稳定的矩形承载空间，膜壳支撑卡箍固定在横梁上，既保证膜元件检修时可以单独拆出，也避免管路热胀冷缩和运行振动直接作用于膜端接口。

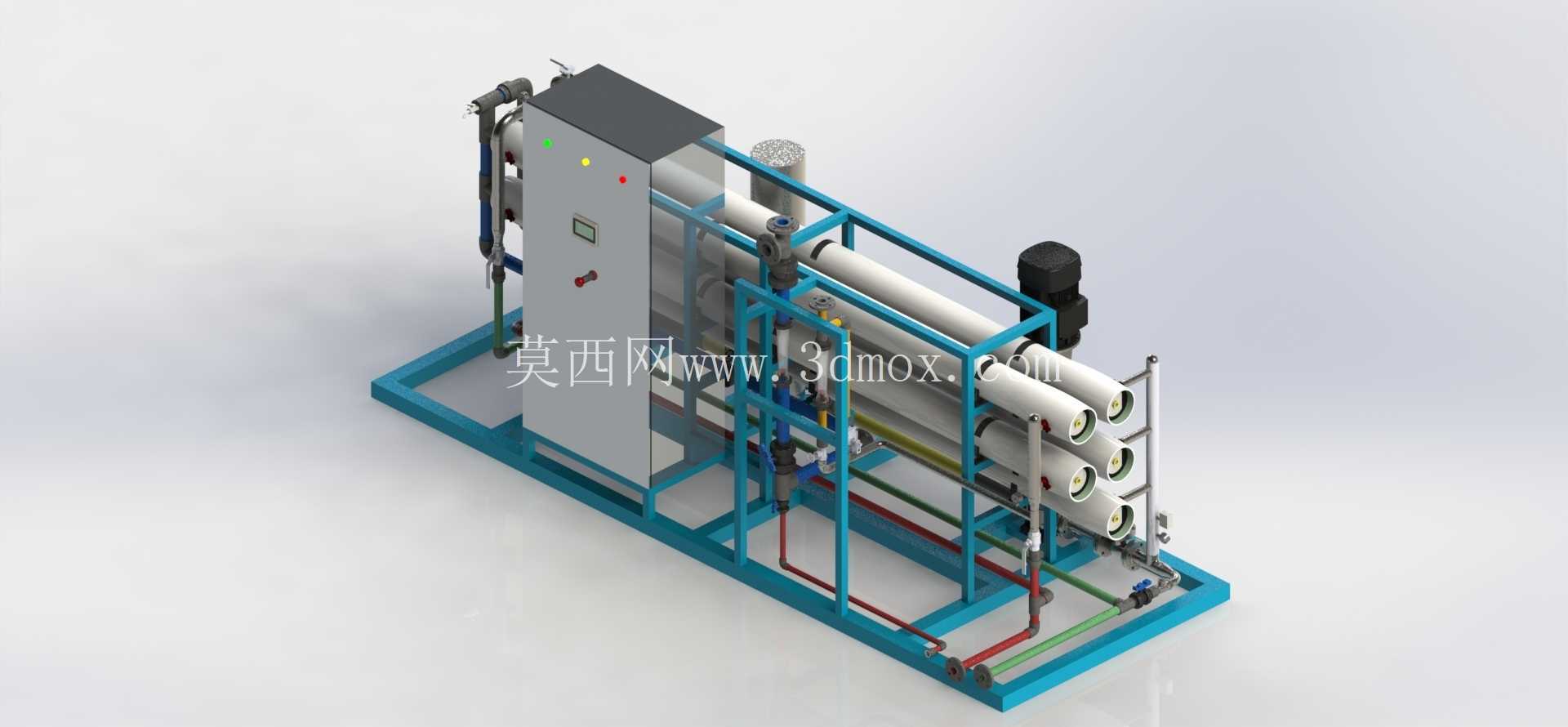

　　管路系统按介质功能进行了明确区分：黄色管道对应进水管道，绿色管道对应输入CIP清洗管道，红色管道对应输出CIP回流管道，蓝色管道对应渗透水管道，橙色管道对应废水管道，高压流道采用钢管配置。这样的颜色与介质划分在三维布置中非常重要，工程师在审阅模型时可以快速判断原水、产水、浓水和清洗液的走向，避免在详细设计阶段把清洗回路与正常产水管路混接。每级膜组附近设置旁通阀和CIP接口，使设备在膜污染、压差升高或脱盐率下降时，能够接入清洗药箱进行循环清洗，而不必拆卸大量主工艺管道。

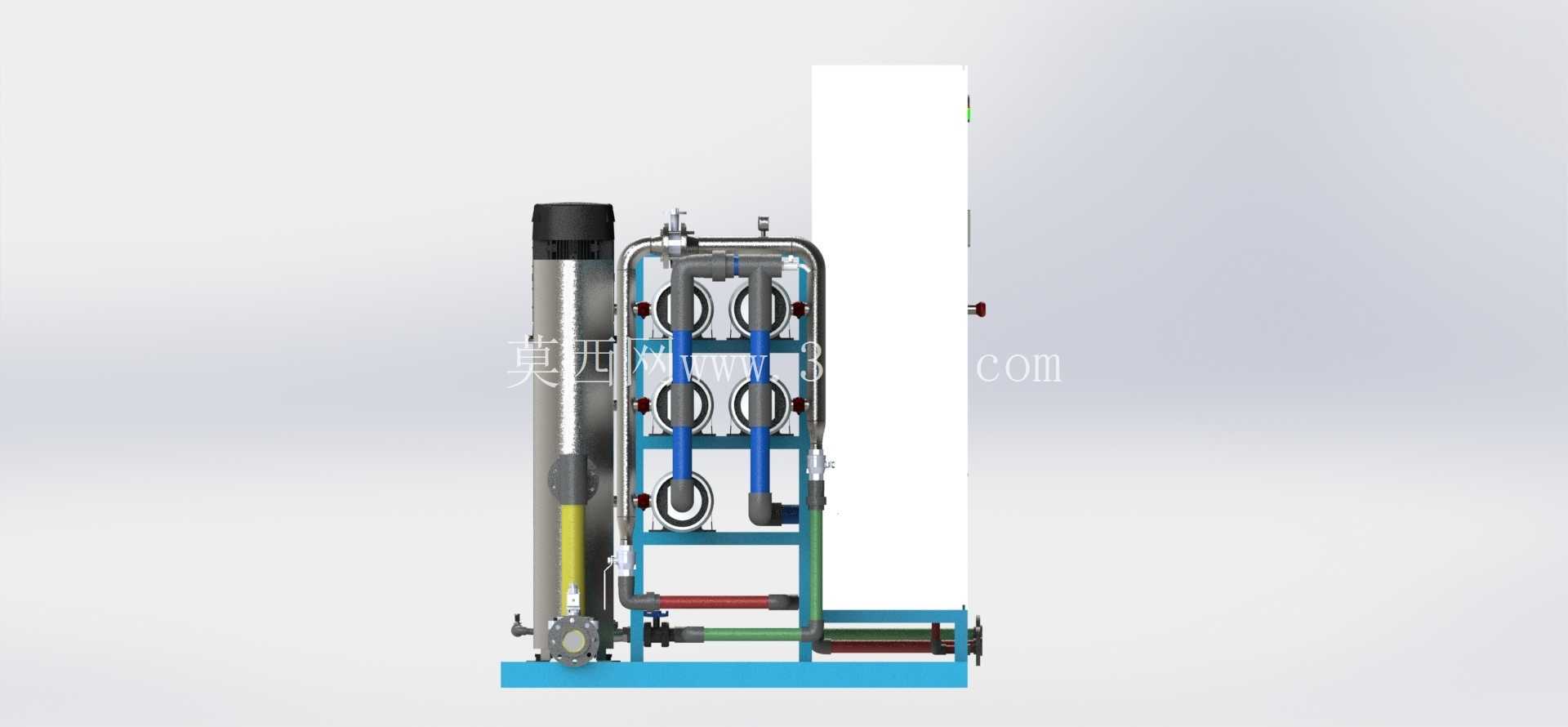

　　高压泵及前置过滤相关接口布置在膜架侧前方，泵体与底座之间预留维护空间，进水侧管路从低位接入，经加压后进入膜组件；产水从膜壳产水侧汇集至蓝色管路，浓水则沿橙色管路排出或回流。竖向布置的灰色筒体可作为精密过滤、缓冲或相关工艺接口的安装位，具体工程中可根据水质报告调整滤芯精度、流量计位置和取样点。设备顶部和侧面保留了压力表、流量计、阀门操作及电控接线的空间，运行人员能够在不跨越管道的情况下完成读数和阀门切换。

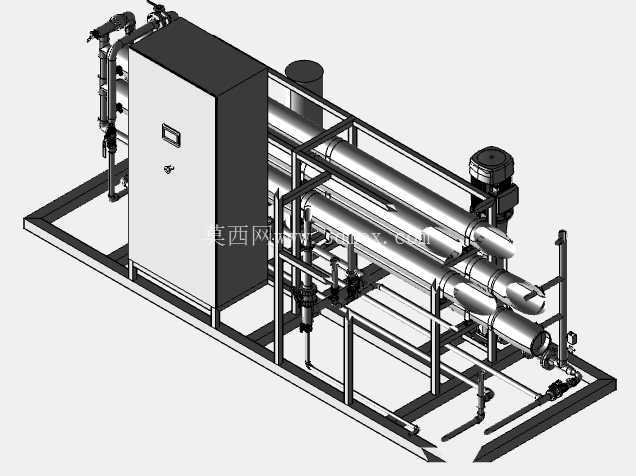

　　建模时需要重点控制膜壳长度、端盖接头高度、管道弯头半径和阀件手轮空间。多层膜管之间的层间距不能只按几何无干涉处理，还要考虑膜元件抽拉方向、卡箍拆装距离以及现场换膜时人员手部操作空间。底座外缘应作为整机安装边界，地脚板、吊装孔和叉车通道需在布置早期确定；若设备进入狭小机房，还应复核门框宽度、楼层吊装口尺寸以及膜壳侧向抽出所需的维护距离。

　　管道走向尽量沿框架立柱和横梁敷设，这样可以利用管夹固定，减少长距离悬臂管。高压钢管在泵出口、膜组入口和浓水调节阀附近承受压力波动，支吊架间距应加密；低压CIP管路可采用较紧凑的排布，但需保证清洗液能够顺向流经膜元件，并在回流侧形成完整循环。阀件位置应遵循操作面集中原则，常用调节阀、取样阀和排污阀布置在人员可达侧，不常用的盲端接口可靠近框架内侧，但不得贴死型钢。

　　该模型对水处理设备设计的价值在于把膜架、膜壳、泵、管路、阀门和维护通道整合在同一三维空间中校核。结构工程师可据此展开钢框架强度校核、管系应力检查和底座开孔设计；工艺工程师可核对各级膜管数量、回收率、浓水流量和清洗回路；装配人员则能依据模型判断预制管段顺序、支架焊接位置和现场接管方向。整体设计强调紧凑性与可维护性的平衡，在保证7m³/h处理能力的同时，使设备具备运输整体化、安装快速化和检修可视化的工程特点。
