化纤无纺布超声波压花缝合设备结构设计

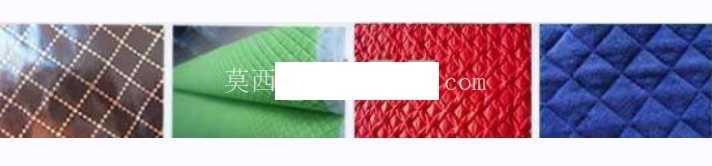

　　这款设备主要面向卷材类柔性织物的连续化加工场景，在卫生材料生产、家纺面料加工、工业滤材制造、人造革后处理等产线中承担缝合与压花贴合工序，可适配化纤布、无纺布、喷胶棉、人造革等多种热塑性柔性材料，加工过程无需针线辅料，依靠超声波高频振动使材料接触面分子层熔合，完成贴合后图案轮廓清晰，面料本体不会因加工产生形变，粘合位置的剥离强度可达到材料本体强度的八成以上，满足多数民用及工业用织物制品的接缝强度要求。

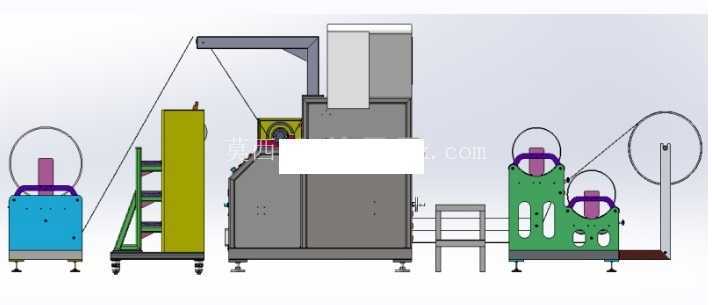

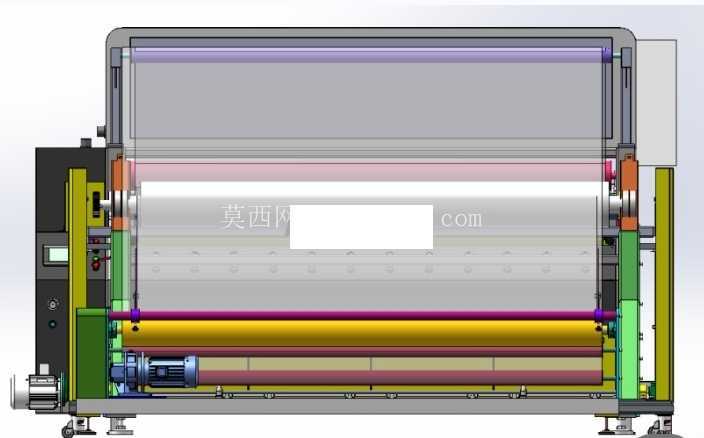

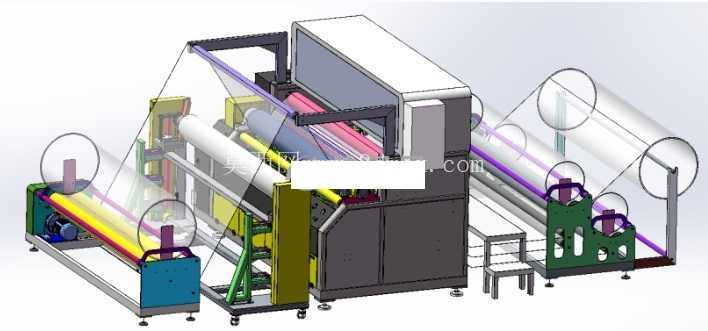

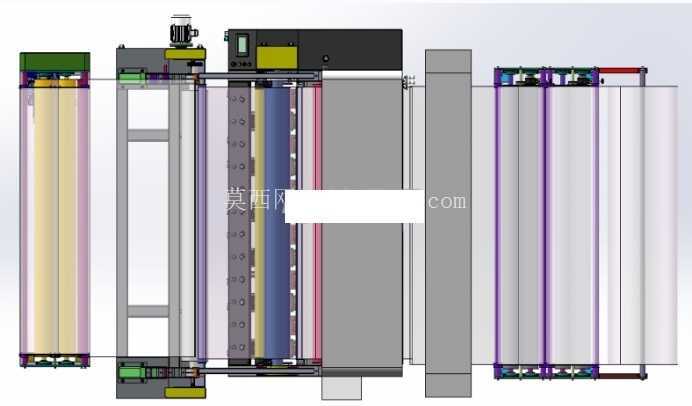

　　从整体结构布局来看，设备采用卧式长轴排布设计，进料端配置双工位气胀轴放卷架，可同时承载两卷不同幅宽的加工基材，放卷架自带张力调节辊组，每根导辊都做了动平衡校正，运行时可避免卷材跑偏、起皱，适配的卷材最大幅宽可覆盖常规家纺及卫材生产的主流规格，放卷位置的安装边界需要预留至少1.2米的上料操作空间，方便操作人员更换料卷、穿引基材。设备中部为核心加工工位，超声波焊头与压花辊采用上下对压结构，压花辊表面可根据加工需求更换不同纹理的辊套，压合间隙通过两侧的精密丝杆调节，调节精度可达0.02mm，可适配0.1mm到5mm厚度区间的不同基材，避免压合过深导致材料脆化、或是压合过浅导致粘合强度不足的问题。加工工位上方配置透明防护围挡，既可以观察加工状态，也能避免操作人员误触高温焊头与运动辊组，符合设备安全防护的基本要求。

　　出料端配置张力收卷机构与定长裁切组件，收卷辊采用力矩电机驱动，可根据收卷直径自动调整输出扭矩，保证收卷过程中卷材张力恒定，收卷整齐度偏差控制在2mm以内；定长裁切组件可根据生产需求设置裁切长度，加工完成的片材可直接堆叠收集，也可选择不收卷直接对接后续包装工序。设备的主传动采用伺服电机搭配同步带驱动，传动间隙小，运行速度可在0-20m/min区间无级调节，可匹配不同产线的生产节拍，高速运行时整机振动幅值控制在0.1mm以内，不会因振动导致压花位置错位、粘合强度不均。

　　设计过程中重点考虑了设备的维护便捷性，超声波焊头采用快装结构，更换焊头时无需拆解周边防护结构，单人即可在10分钟内完成更换；所有导辊的轴承座都配置了注油嘴，日常维护时可直接在设备外部注油保养，无需拆解辊组；电气控制柜布置在设备侧方的独立柜体中，与加工工位做了隔热隔离，避免加工过程中产生的热量影响电气元件寿命，柜体防护等级达到IP54，可适配车间内多尘的生产环境。设备底部配置可调式减震脚杯，安装时可根据地面平整度调整设备水平度，调整完成后脚杯的承重可满足满负荷生产时的稳定性要求，无需额外做地基固定，方便产线布局调整时移位。

　　从实际使用的适配性来看，这款设备可替代传统的针线缝合、热压粘合工艺，加工过程中不会产生针孔、线头，也不会出现热压工艺常见的材料焦边问题，加工后的产品具备良好的防水性，接缝位置耐水洗、不易开裂，在一次性卫生用品、防护服、家纺床品、人造革箱包面料、空气过滤材料的生产中都有广泛的适配空间。结构设计时对各运动部件的干涉位置做了充分校验，所有辊组的平行度公差控制在0.05mm/m以内，保证长幅宽加工时不会出现一侧粘合不牢的问题；走料路径的设计尽量减少了基材的弯折角度，避免脆性材料在走料过程中出现折痕、断裂。设备的气源接口布置在进料端侧方，接入0.5-0.7MPa的压缩空气即可驱动张力控制、压辊开合等气动动作，气路配置了三联件处理组件，可过滤压缩空气中的水分与杂质，延长气动元件的使用寿命。
