ArduinoUno开源开发板精细三维结构

　　这块Arduino Uno开源开发板的三维建模工作，首先要从实际嵌入式项目的装配与使用场景倒推结构细节，不能只做一块印着线路的平板。日常做小型自动化工位改造、教学实验台搭建、创客原型验证时，这块板是最常用的控制核心：它要插在面包板上外接传感器，要通过USB口连接上位机烧录程序，要外接直流电源给步进电机、继电器模块供电，还要在堆叠扩展板的时候保证四周排针的对位完全准确，建模时所有干涉边界都要和实物一一对应。

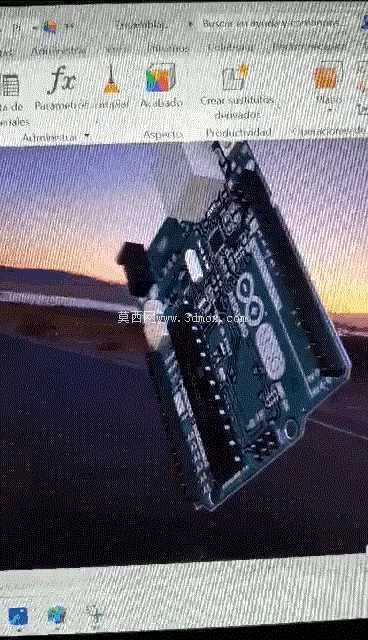

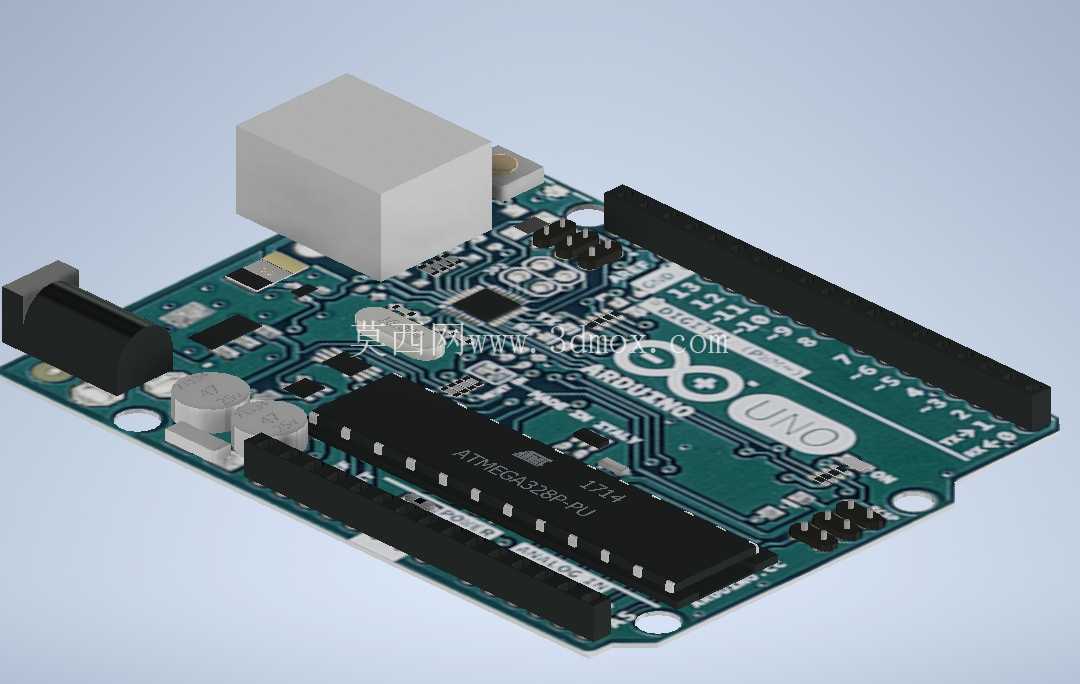

　　先看板体的基础外形：标准Uno的PCB是圆角矩形，长宽尺寸严格参照实物规格，四个角预留了安装固定孔，孔径和沉台位置完全匹配常用的M3尼龙螺柱，不管是固定在亚克力实验支架上，还是锁在设备电控箱的内部安装位，孔位坐标不能有半分偏差——很多新手建模时把固定孔做偏，后续出装配工程图时就会出现螺柱和板边干涉、螺丝拧不进去的问题。板边的两排排针是建模的重点：数字IO口一侧的排针从D0到D13依次排列，模拟输入口一侧从A0到A5排布，排针的塑胶基座高度、金属插针的伸出长度、相邻针脚的间距都严格按照2.54mm标准排针的尺寸绘制，针脚顶端做细微的倒角，模拟实物插针的导向结构，保证后续装配扩展板、杜邦线的时候，插拔行程和对位间隙完全符合实际使用状态。

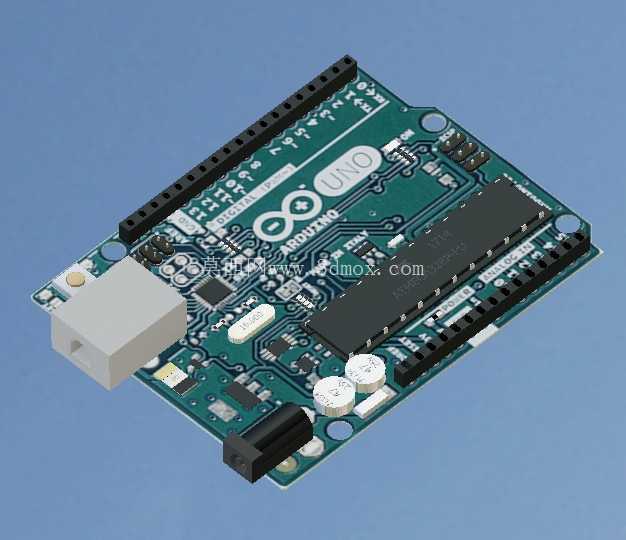

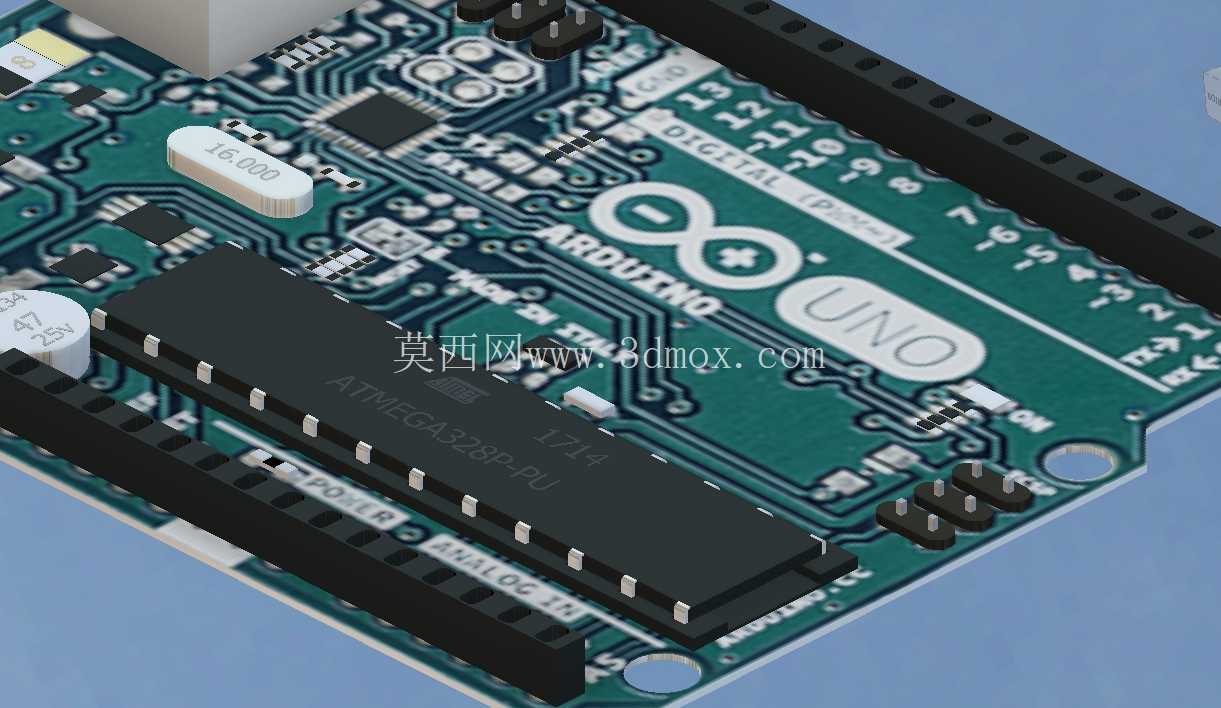

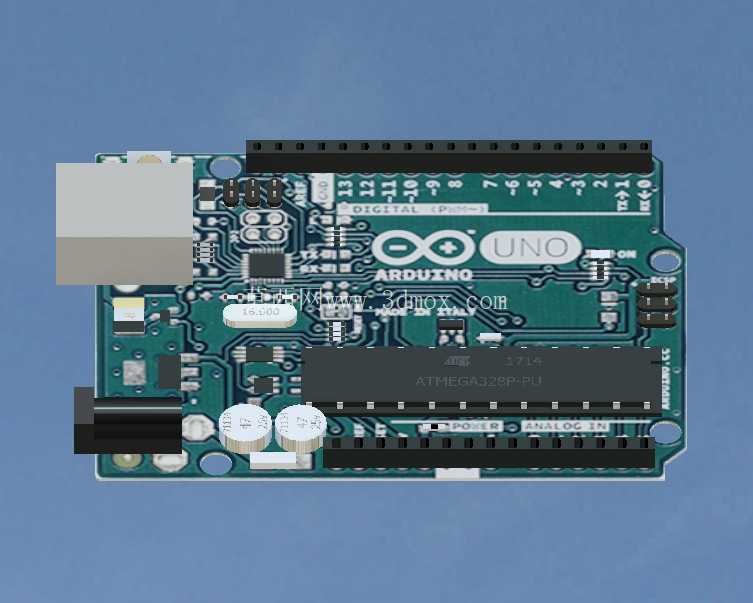

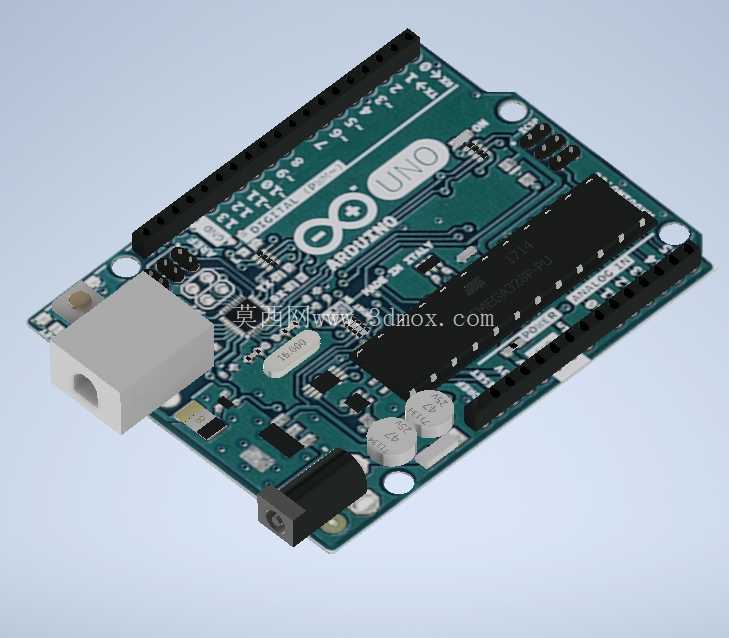

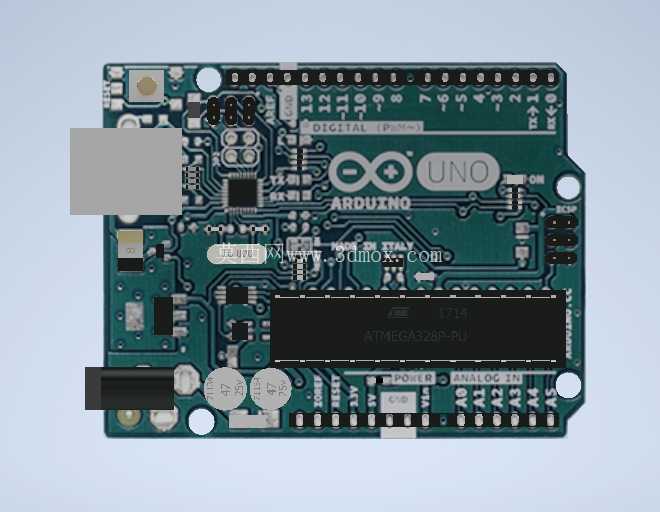

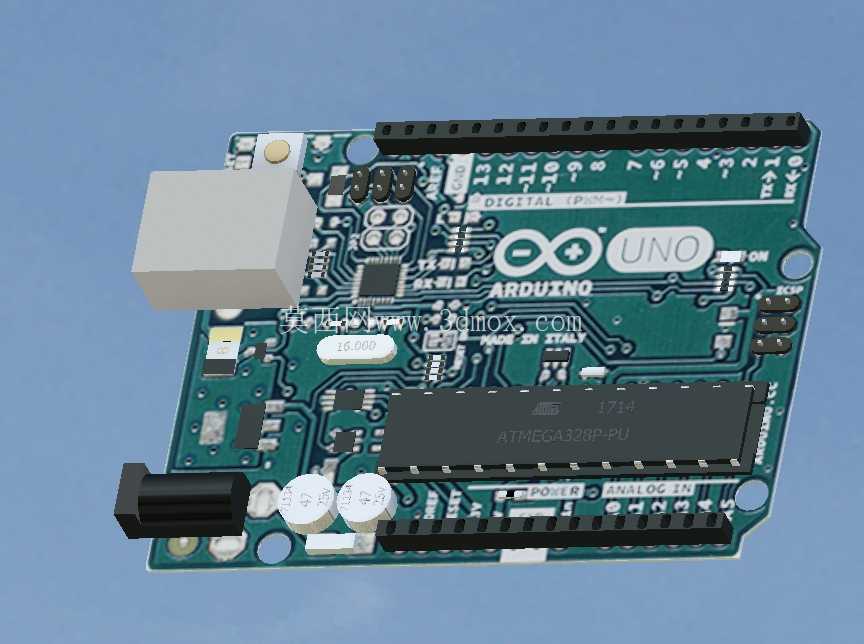

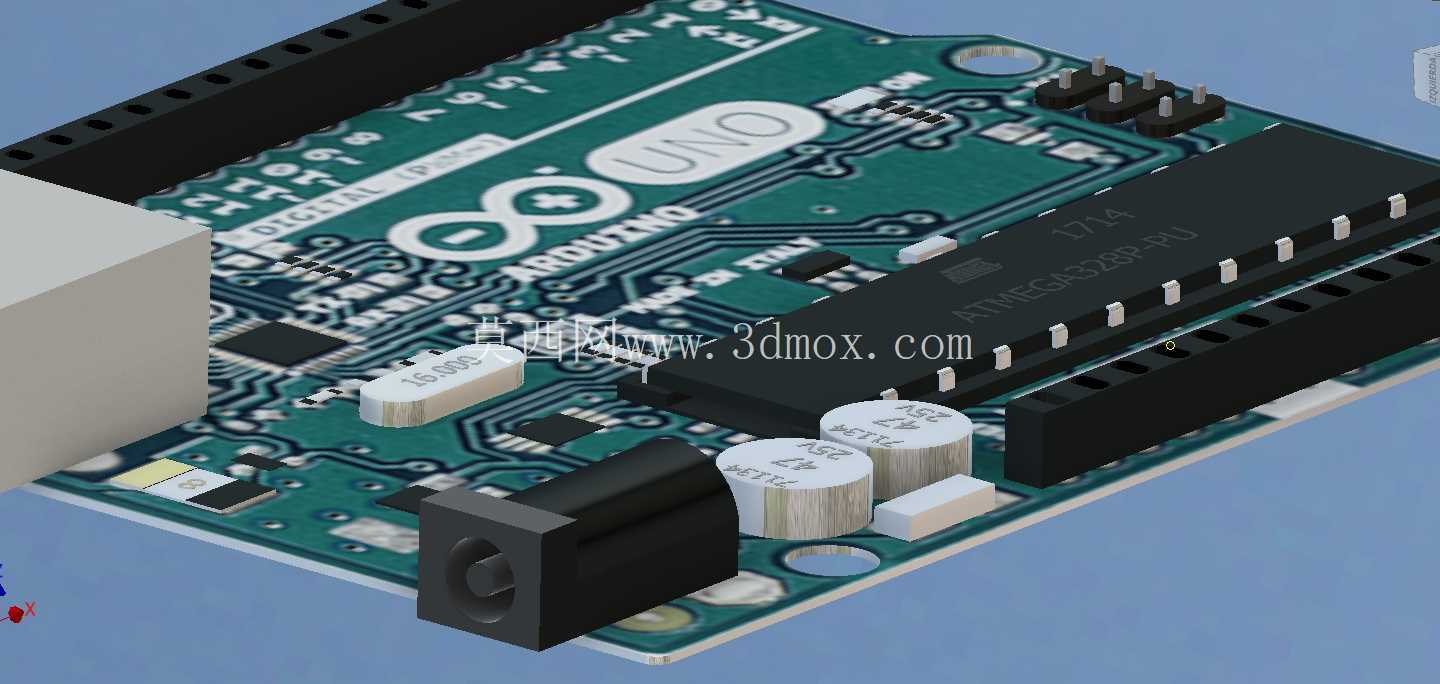

　　板上的核心元件布局完全还原实物：左侧的USB-B接口是方口结构，金属外壳的包边、内部的塑胶隔层、接口后方的贴片保险丝都逐一做出，接口突出板边的长度要控制好，既不能太长导致设备外壳开孔余量不足，也不能太短让USB线插头插不到位。USB口旁的直流电源插座是圆筒形DC座，外圈金属壳、中心的正极插针、侧边的固定卡扣都有独立结构，这个插座突出板边的尺寸和USB口保持协调，在做设备外壳的接口开孔时，可以直接提取这个三维模型的轮廓生成开孔草图，不用反复测量实物。板载的主处理芯片是双列直插封装的ATmega328P，黑色塑胶本体上的引脚分两侧排布，引脚间距和板上的IC座卡槽完全对应，芯片表面的印字区域做轻微的磨砂质感区分；旁边的USB转串口芯片、晶振、电解电容、贴片电阻电容都按照实物的坐标摆放：电解电容的圆柱本体顶部的十字防爆压痕、贴片电阻的细小长方体、LED指示灯的圆形透明灯珠、复位按键的方形轻触按钮，每一个元件的高度都参考实物 datasheet 标注的封装高度，不会出现元件高低错位、堆叠干涉的问题。

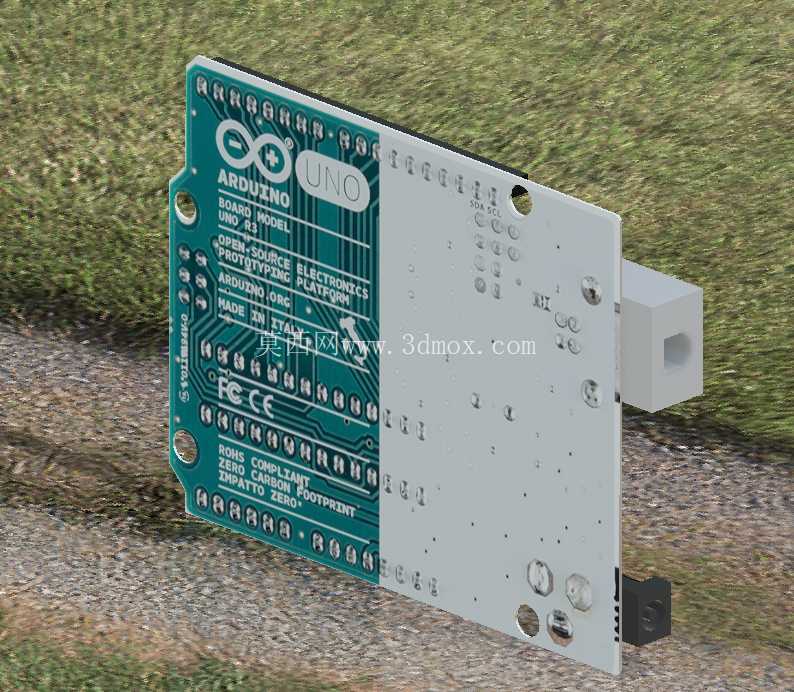

　　PCB板本身的建模也没有忽略细节：板基的厚度采用标准1.6mm覆铜板厚度，板面的线路走线虽然在外观展示时不需要完全复刻每一条铜箔，但板上印的丝印标识——包括UNOlogo、引脚编号、端口标注、电源正负极符号——都按照实物的位置做在板面的贴图层，板边的倒角、四个安装孔的金属化过孔内壁都做了细微的结构表现。在做整机装配的时候，这个模型可以直接导入自动化小设备的电控总成里：比如做小型分拣工位的控制单元，开发板通过螺柱固定在电控箱底板上，四周要预留出至少10mm的操作空间，方便插拔杜邦线、按压复位按键；USB口和DC电源座朝向电控箱的外侧开口方向，不用拆箱就能插线下载程序或者外接电源；排针上方预留足够的高度空间，用来叠加传感器扩展板、电机驱动板，堆叠之后总高度要和电控箱的内部净高做干涉检查，避免箱盖压到最上层的扩展元件。

　　从设计思路上来说，还原这块开发板的三维结构，核心价值不是做外观渲染，而是给后续的整机结构设计提供精准的装配基准：结构工程师在设计非标实验设备、小型智能装置的时候，可以直接把这个模型放进装配体，提前确认安装孔位、接口位置、元件高度和周边结构的间隙，不用等实物买回来才发现外壳开孔错位、内部空间不够。比如设计桌面级3D打印机的控制盒时，开发板旁边要布置步进电机驱动器、散热风扇，通过三维模型的间隙检查，可以提前算出风扇和板上电解电容的安全距离，预留出通风散热的风道空间；设计教学实验台的面板时，可以直接参照板上USB口、DC座的突出位置，在面板上开出对应尺寸的接口孔，保证装配完成之后所有外接接口都能顺畅对接。板上所有元件的外轮廓都做了简化但精准的表达，既不会因为过多细碎的内部芯片结构拖慢装配体的运行速度，又能完整保留所有装配相关的关键尺寸，不管是做干涉校验、生成安装工程图，还是做产品展示的爆炸视图，都能满足结构设计阶段的实际使用需求。
