ArduinoUno开源主控开发板结构

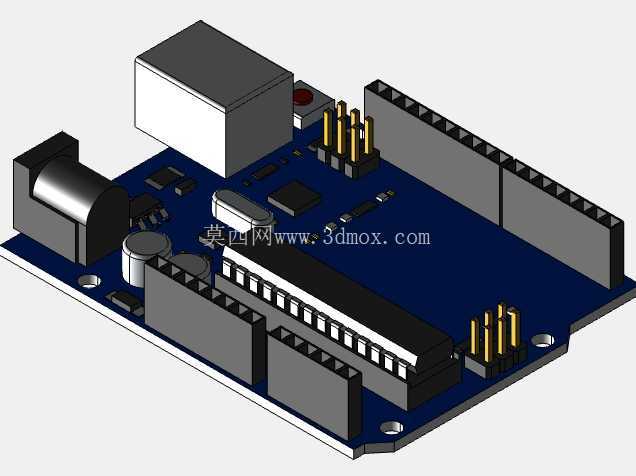

　　这块Arduino Uno主控开发板的三维结构，在教学实验台、小型自动化设备、创客原型验证、传感器数据采集节点里都属于最常见的核心控制载体。做结构设计时，最先要确认的不是板上芯片的电气参数，而是整板的安装边界、外接接口的避让空间，以及各类插针、插座在整机布局里的插拔操作余量。

　　从板体外形来看，它采用标准矩形PCB布局，四角预留了安装固定孔，孔位可以配合铜柱、尼龙螺柱把板子固定在亚克力底板、钣金电控仓或者3D打印的设备外壳内部。固定孔周边做了足够的绝缘间隙，装配时锁M3螺丝不会和周边走线、焊盘发生干涉。板边两侧排布了长排母座，分别引出数字IO口、模拟输入口以及电源、复位相关引脚，排针高度在建模时按照实际插接后的凸起尺寸还原，上方如果要叠加扩展板，两层板之间的堆叠间距、排针对接的重合长度都要提前核对，避免外壳顶盖压到最高的元件。

　　板上不同功能元件的高度差是结构建模里很容易忽略的细节。左上角的USB-B接口属于板上较高的部件，外壳设计时必须在对应侧壁开出对位的插口窗口，窗口边缘和接口金属壳之间留0.5到1毫米的装配公差，既方便数据线插拔，也不会出现外壳挡住插头的情况。旁边的直流电源插座是桶形接口，同样在板侧突出，整机外壳要对应开出圆形避让孔，外接电源适配器插头插入后，不能和外壳壁、周边固定柱发生磕碰。板上的主处理芯片座、晶振、电解电容、复位按键、电源指示灯这些元件，各自的顶面高度都不相同，在做内部空间校核时，要以最高的USB接口和电源插座作为高度基准，预留出至少2毫米的安全间隙，防止外壳装配后挤压元件造成虚焊或者损坏。

　　实际项目里选用这块主控板，大多是用来承接各类外设信号：外接温湿度、距离、压力传感器时，模拟引脚可以直接采集传感器输出的电压信号；驱动小型继电器、舵机、步进电机驱动模块时，数字引脚输出电平信号完成动作控制。板上自带的稳压电路可以把外接的7到12伏直流输入转换成5伏和3.3伏逻辑电平，给周边小功率传感器供电，不用额外布置过多电源模块。做设备布局时，要注意电源接口、USB口的朝向，尽量把两个外接接口对准设备外壳的维护侧，后期调试、上传程序、更换供电线时不用拆开整机外壳，大幅降低现场维护的工作量。

　　建模过程中，板上的金色插针、黑色排母、蓝色PCB基材、银色金属接口都按照实物外观做了分区还原，在整机装配校验时，可以直观检查线束走向：外接传感器的杜邦线从排针引出后，会不会被旁边的电容、接口挡住走线空间，设备内部捆扎线束时有没有弯折过度的情况。对于教学实训设备来说，这套完整的开发板模型还能用来设计定制化的固定夹具、透明防护外壳，既露出板上的丝印标识方便学员识别接口，又能避免裸露的电路板被误触短路。在小型非标自动化设备里，它往往作为下位机采集前端传感器信号，再通过USB串口把数据上传给上位机，结构设计阶段把这块板的完整尺寸、接口位置、元件高度全部纳入整机数字样机，就能在加工外壳、裁切安装底板之前排除所有装配干涉，减少后期返工改件的成本。
