PFS注射器杆组装贴标一体化设备

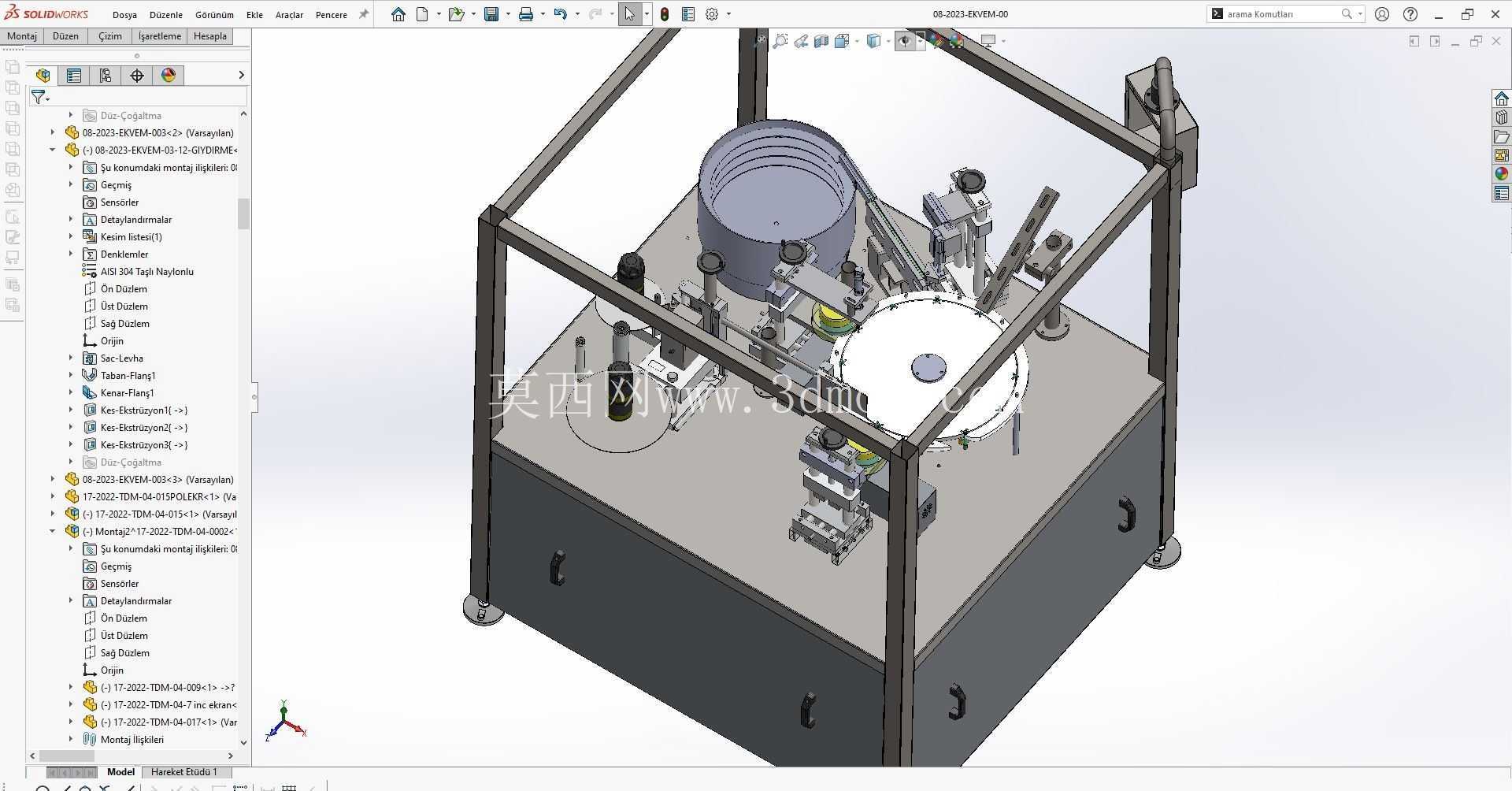

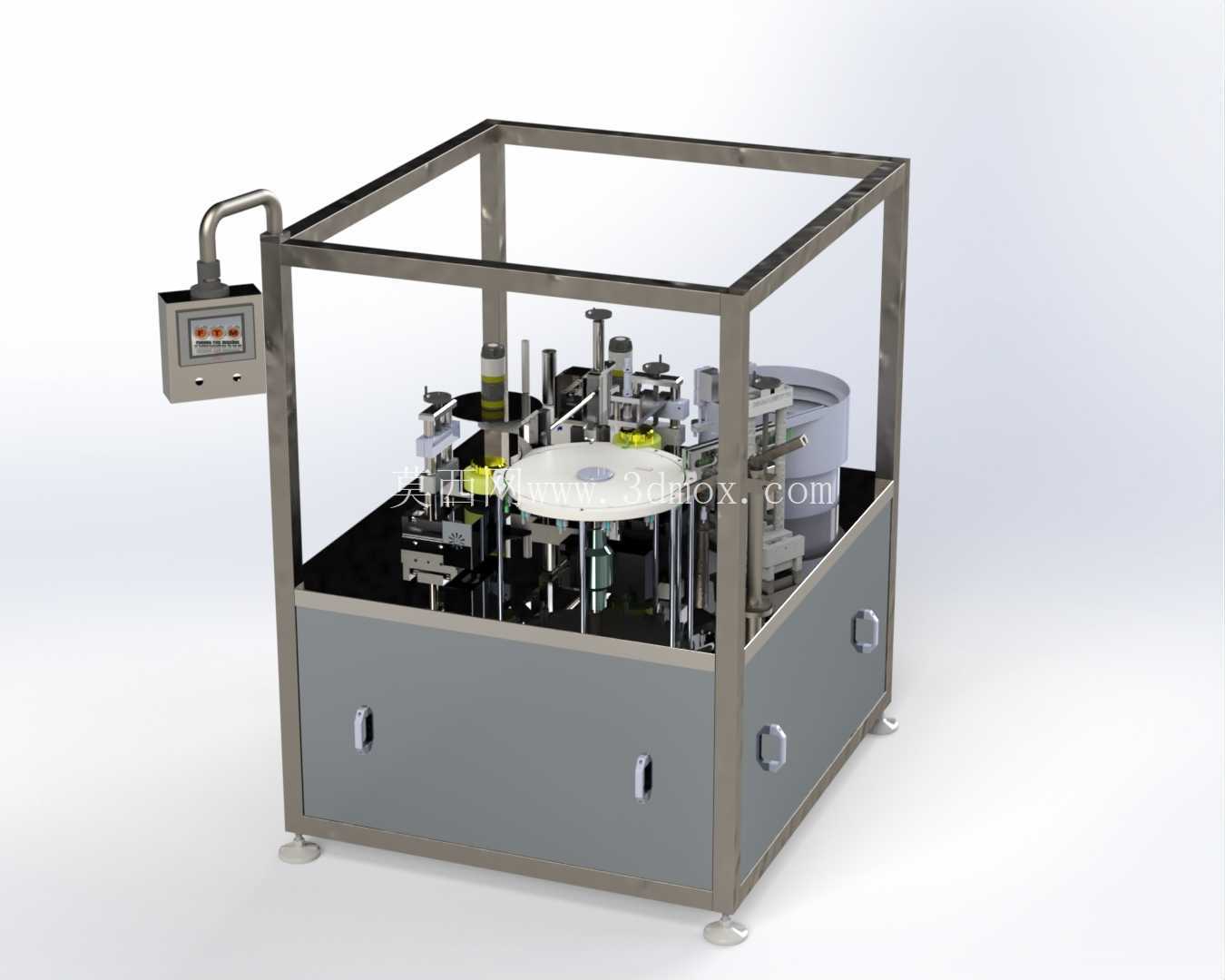

　　该套设备面向预灌封注射器类医疗耗材的后段装配工序，核心完成注射器推杆组件的自动上料、定向排序、工位间转运、组装压合以及成品外表面贴标作业，整体采用转盘式多工位并行布局，在医疗耗材洁净生产车间、一次性注射器批量生产线、预灌封产品包装工段中承担连续化装配任务。设备下部为封闭柜体结构，柜体采用钢板折弯焊接成型，内部容纳电气控制元件、气动阀组、真空发生单元以及驱动电机，柜体侧面开设检修门，便于日常维护时接近内部布线与气路元件；柜体底部配置可调支撑脚杯，可在车间地面完成水平校准，抵消地面平整度偏差对转盘分度精度的影响。

　　设备上部由铝型材框架搭建防护边界，框架杆件采用标准工业铝型材，通过角件与内置连接件锁紧，框架预留透明防护罩安装槽位，实际投产时可加装亚克力或PC防护板，将作业区域与人工操作通道隔离，既满足医疗车间的防尘洁净要求，也避免运动部件外露带来的安全隐患。转盘组件布置在设备台面中心，采用间歇分度驱动，圆周方向均布多个工件定位载具，载具型面依据注射器管体外形加工，保证工件在随转盘转动过程中姿态稳定，各工位并行执行不同工序，节拍紧凑。台面一侧设置大容量振动料斗，用于注射器推杆或配套小件的自动排序上料，料斗内壁做光滑过渡处理，避免工件卡滞与表面划伤，料斗出口衔接直振送料轨道，将排序完成的工件按固定姿态输送至取料位。

　　组装工位配置直线压合机构，通过伺服或气动驱动压头完成推杆与注射器主体的装配，压头行程与压力可根据产品规格调整，压合位置设置到位检测，防止漏装或压入深度不足。贴标工位集成标带供卷、剥标、贴附与压滚结构，标签由卷料送出后经剥标板分离，贴标头将标签平整压合在注射器外圆面，配套滚压轮保证标签无气泡、无翘边；工位附近设置传感器，确认工件到位后才触发贴标动作。设备台面上还分布有上料机械手、定位夹具、检测元件和废品剔除位，缺料、反料或装配不合格的工件会在指定工位被剔除，不流入后续工序。气路走线沿型材和台面下方规整布置，电气元件集中安装在柜内，便于排查故障。

　　从安装边界看，设备整体占地接近方形工作台范围，上部框架高度满足人工补料和监控需求，四周需预留料斗加料、标签卷更换、柜体检修和安全门开启空间；台面回转区域与外部输送线对接时，可按车间流向调整成品出料方向。结构设计上，转盘方案减少了工件在多个独立工位之间的长距离搬运，定位基准统一，有利于保证组装与贴标位置一致性；接触工件的部位优先采用易清洁、耐腐蚀材料，外形避免大面积积尘死角，适配医疗耗材生产对清洁维护的要求。建模时需重点核对转盘分度直径、载具数量、压合机构行程、料斗与台面干涉关系、防护框架内包络空间以及维护门开启范围，确保后续出图、选型和现场布局时有明确的尺寸依据。
