全自动安瓿灌装封口一体机结构设计

　　该套三维结构面向制药行业小容量注射剂生产线，核心解决安瓿瓶从理瓶后进入工位到完成药液定量充填、瓶口熔封的连续化作业需求，常见部署在水针剂车间洗烘灌封联动线末端，也可作为单机对接前段烘干隧道与后段灯检、印字工序，适配1ml、2ml、5ml、10ml等常规规格曲颈易折安瓿的批量生产。

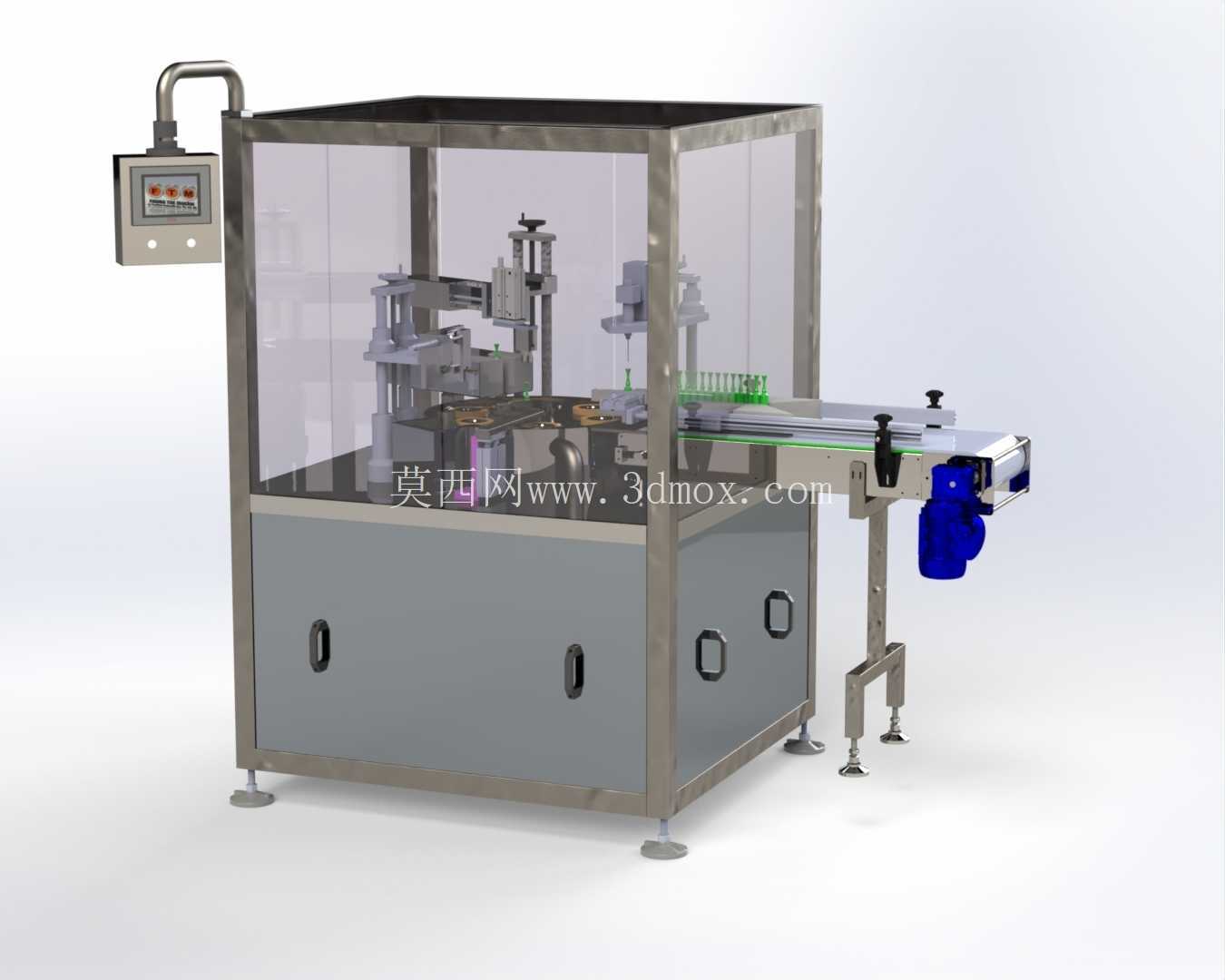

　　整机采用下部柜体加上部透明防护舱的分层布局，底部柜体采用不锈钢折弯焊接成型，内部预留蠕动泵、燃气控制阀组、电气接线端子排与驱动电机的安装空间，柜体侧壁开设检修门与通风散热口，四角配置可调支撑脚杯，可在车间地面完成水平校准，抵消地面平整度误差对转盘分度精度的影响。柜体上方的工作区四周加装亚克力或钢化玻璃透明围挡，既阻挡灌装过程中可能产生的药液飞溅，也对火焰封口工位形成物理隔离，避免操作人员误触高温区域，围挡框架采用304不锈钢方管拼接，符合制药设备洁净区易清洁、无卫生死角的选材要求。

　　工件输送采用直线输送带加间歇回转转盘的组合方案：前端输送带两侧设置可调导向护栏，护栏宽度可根据安瓿瓶身直径快速调整，输送末端配置分瓶螺杆与进瓶星轮，将连续输送的安瓿按设定间距逐个拨入转盘的定位模具孔中；转盘由凸轮分割器驱动，每次旋转固定角度后精准停顿，依次将瓶体送入充气、灌装、预热、火焰熔封、冷却、出瓶等工位，工位数量可根据产能需求扩展，转盘定位孔采用尼龙或聚四氟乙烯材质，避免玻璃安瓿在分度过程中出现磕碰崩口。

　　灌装单元采用称重式定量控制思路，灌装针头随升降机构在工位处下行插入瓶身内部，药液通过蠕动泵输送，称重传感器实时采集瓶体重量变化，达到设定充填量后即时停止泵体运转，相比传统柱塞式计量，该方式切换规格时无需更换活塞缸体，仅需在触控界面调整充填参数即可，同时减少了药液与机械构件的接触面积，降低清洗验证工作量。针对易氧化药液，模型中还预留了充氮工位接口，可在灌装前后向瓶内注入惰性气体，置换瓶内氧气，延长药品有效期。

　　封口工位布置多组火焰喷枪，燃气与助燃空气通过比例阀混合后喷出，喷枪位置可通过三维调节支架调整火焰角度与距离，对安瓿颈部进行局部加热，待玻璃软化后由拉丝夹头夹持瓶口上端牵拉熔融玻璃，使颈部熔断并形成圆滑密封球头，封口后的安瓿随转盘转至冷却工位，经洁净风冷降温后由出瓶星轮拨至后端输出输送带，送入下道工序。设备左侧外挂悬臂触控操作箱，悬臂可旋转调整角度，方便操作人员在设备不同侧设置参数、查看运行状态，箱体上集成急停按钮与状态指示灯，触发故障时可快速切断动力与燃气供给。

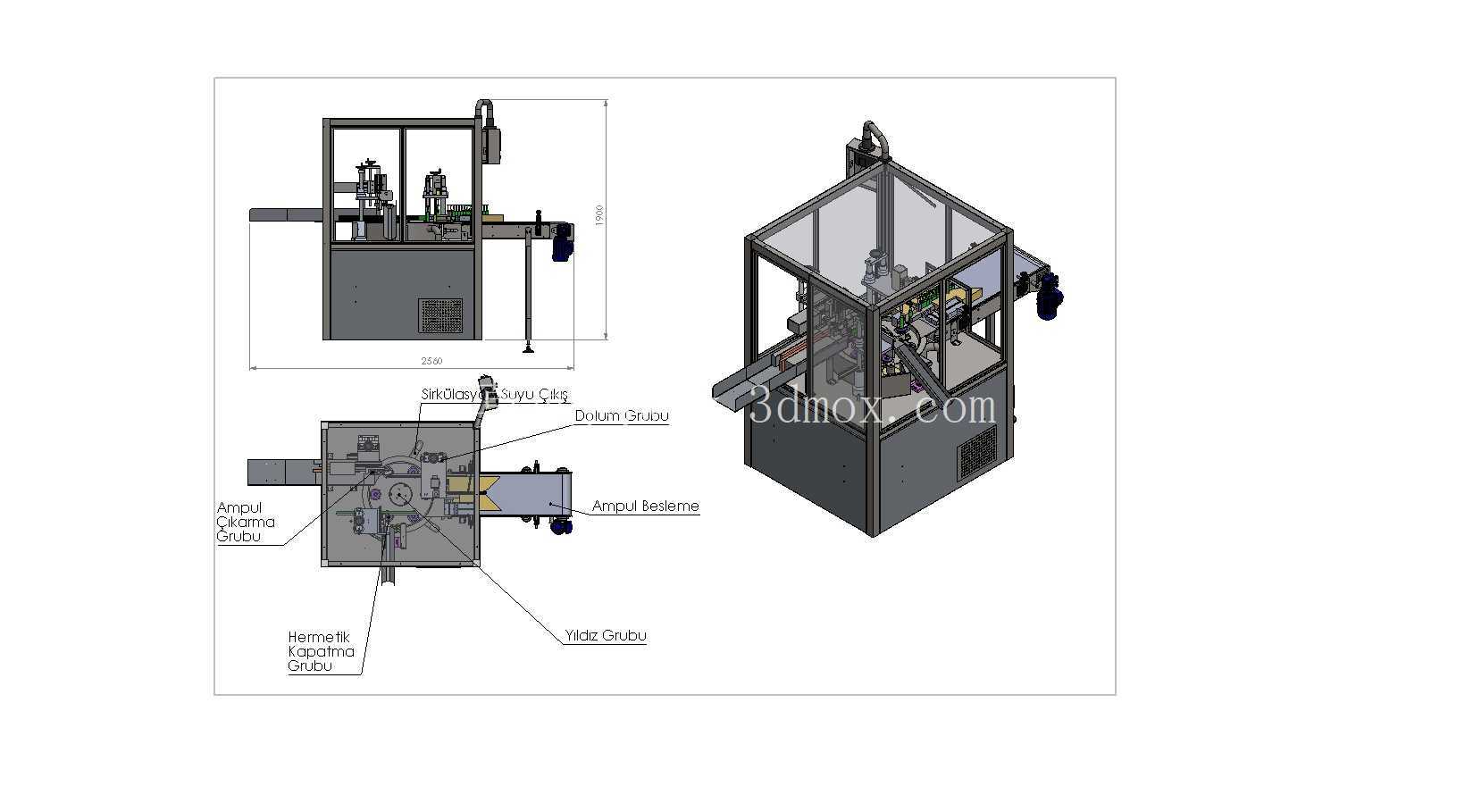

　　整机外形长度约2.8米、宽度约1.2米、高度约1.9米，安装时需在设备两侧预留不小于0.8米的检修通道，后端预留燃气、压缩空气、纯化水与电气管线的接驳空间，地面承重要求不小于500kg/㎡，设备顶部无需额外吊装固定，通过底部脚杯调平后即可投入使用。建模过程中完整还原了输送带张紧机构、转盘分度组件、针头升降凸轮、火焰调节支架、安全防护罩的装配关系，所有运动部件均保留干涉检查间隙，可直接用于方案评审、产线布局规划与机构原理演示，对同类小剂量玻璃瓶灌装封尾设备的结构设计具备较高参考价值。
