预灌封注射器送料灌装加塞一体机

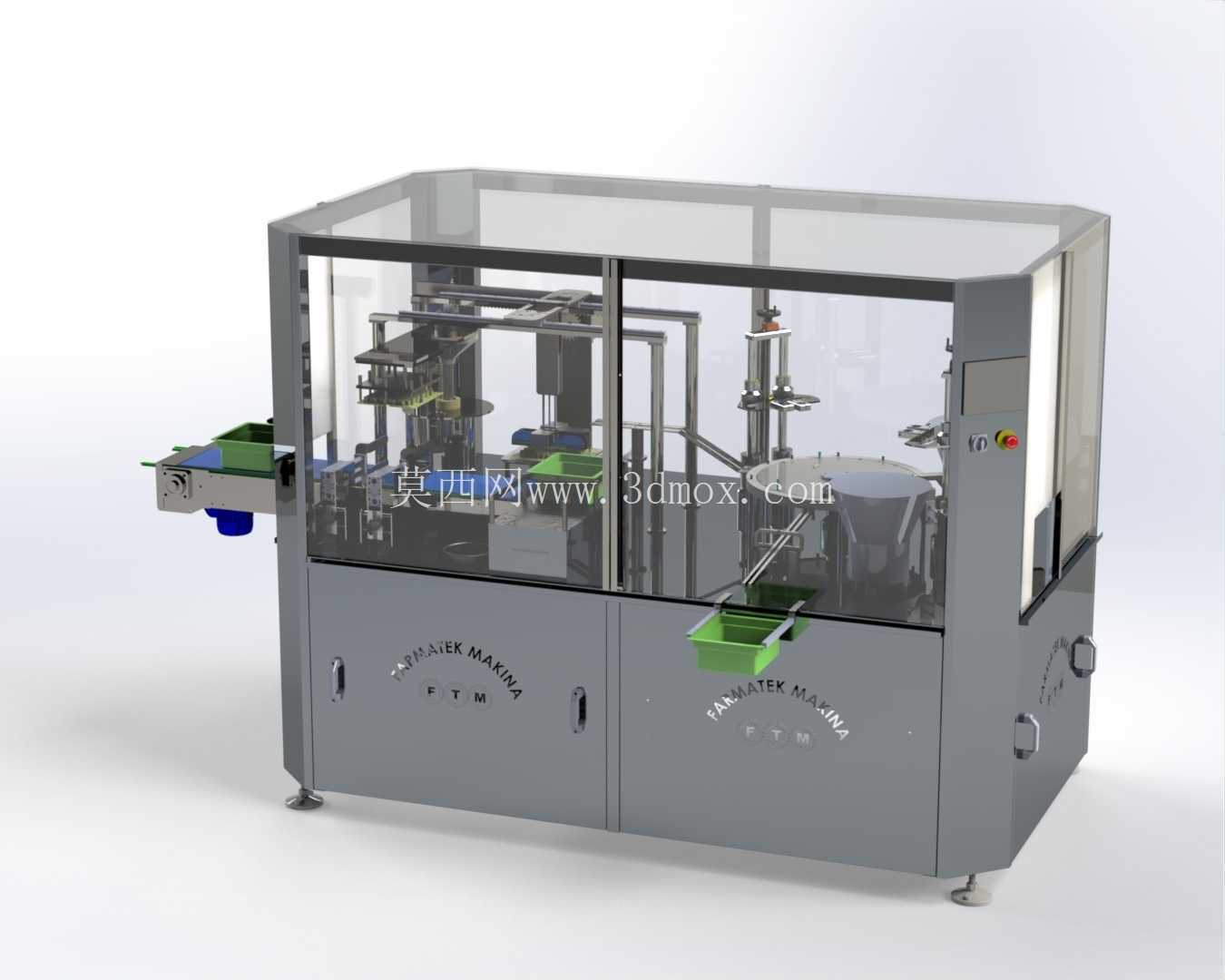

　　该设备面向预灌封注射器的连续化包装与药剂装填工序，主要布置在制药车间、无菌制剂生产线或医疗器械装配区域，用于完成空注射器上料、姿态整理、定量灌装、胶塞供给与压塞封口等动作。整机采用回转式工位布局，外部由钣金机架、透明防护围挡、操作面板、进料输送段和出料承接结构组成，内部布置分度转盘、夹持定位组件、灌装阀、加塞机构、挡料部件及检测元件，能够把原本分散的人工或单机工序整合到同一台设备中，减少半成品在工位间转运造成的污染和磕碰风险。

　　从实际使用场景看，预灌封注射器对定位精度、洁净度和动作节拍都有较高要求。注射器筒体细长，端部和推杆配合部位容易受外力影响，因此设备在进料端设置导向与分料结构，使工件按统一方向进入转盘夹具。转盘承载多个定位座，随分度机构逐站转动；灌装工位通过升降或避让结构使灌装头接近注射器内腔，减少液体飞溅和气泡卷入；加塞工位则将胶塞从供料通道送入定位位置，再由压头平稳压入，保证塞体与针筒同轴。防护围挡采用透明面板，既方便操作人员观察内部运行状态，也能在高速动作时形成物理隔离，下部柜体容纳气动、电气和传动部件，使设备外观整洁，维护边界清晰。

　　结构设计上，机架以方钢焊接框架和钣金封板为基础，底部配置可调支脚，用于现场找平并补偿地面误差。设备正面预留检修门，侧面布置控制按钮和状态指示，进料端的绿色接料槽与输送导轨衔接，出料端可对接后续灯检、贴标或包装线。内部机构按功能分区：上料区强调连续供料与防卡料，灌装区强调定量稳定和滴液控制，加塞区强调塞体方向识别与压入深度，转盘区则承担工件节拍转换。各执行件多采用气缸、伺服或凸轮分度机构配合直线导轨，保证重复定位时夹具中心与灌装头、压塞头保持一致。

　　在三维建模和选型校核时，需要重点关注设备的占地边界与操作空间。整机外形接近长方体，长度方向包含进料输送、主机柜体和出料区域，宽度方向需预留防护门开启、人员巡检和管线接入空间，高度方向受透明防护罩、顶部执行机构和排风或洁净接口影响。安装时不仅要核对地面承载和支脚调节范围，还要在进料侧预留补料通道，在操作侧预留触摸屏和按钮操作距离，在检修侧保证门体可完全打开。管线布置应沿机架下部或后侧走线，气动三联件、阀组和传感器线缆分槽固定，避免与转盘、升降压头发生干涉。

　　该模型对包装机械设计人员的参考价值在于，它完整呈现了多工位回转式制药包装设备的总体构型：外部护罩与内部机构的层级关系清晰，进料、灌装、加塞、出料之间的节拍衔接明确，夹具、转盘、机架和防护件的装配关系也便于拆解学习。进行类似项目设计时，可依据产能要求推算工位数和转盘直径，依据注射器规格确定夹持块开度与压塞行程，依据洁净等级选择护罩密封、材料表面处理和废液收集方式。设备运行时，工件在各工位间短距离转移，动作路径紧凑；停机换型时，与产品接触的定位座、灌装头和送塞轨道应便于拆卸清洗。整体方案兼顾了制药包装设备对稳定性、可视性、可维护性和空间利用率的要求。
