动物饲料厂宏观称重配料成套装置

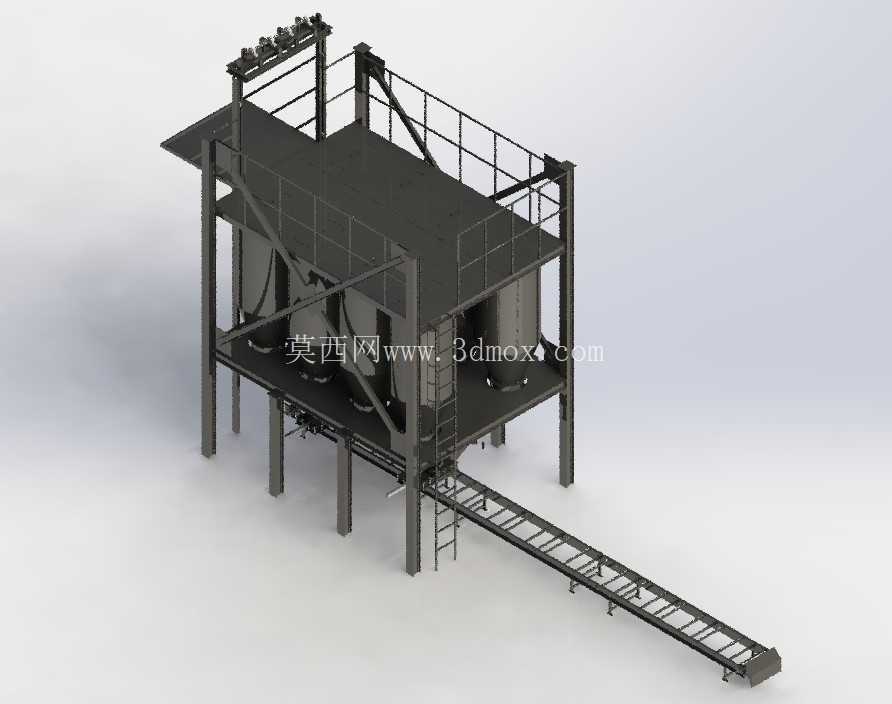

　　该套装置面向动物饲料生产环节中的大宗原料接收、暂存、计量与配料输送需求，整体采用多层钢结构承载平台布置，将储料、称重、给料、检修与输送功能集中在同一成套框架内。现场布置时，平台主体依靠多根立柱落地支撑，上层设置带护栏的操作面，用于人员巡检、阀门操作和设备维护；中层布置称重料斗、支承框架及相关给料机构，下层则汇集出料、输送和支撑连接。长距离输送段从平台侧向延伸，承担计量后物料向后续混合或包装工序转运的任务，输送架体采用桁架式结构，在控制自重的同时保证跨度方向的刚度。

　　从工艺流程看，原料先进入上部储料区域，再通过受控给料进入称重单元完成批量计量。称重段的设计重点在于支承边界与料流干扰控制：料斗与固定框架之间需要保留明确的受力传递路径，避免平台振动、管道硬连接或旁通构件对计量结果产生附加力；进出料接口宜采用柔性连接或留设间隙，使称重单元尽量接近独立受力状态。对于饲料厂常见的粉料、颗粒料及破碎物料，给料机构还需兼顾流速稳定与断料彻底性，减少冲料、残留和结拱造成的计量偏差。

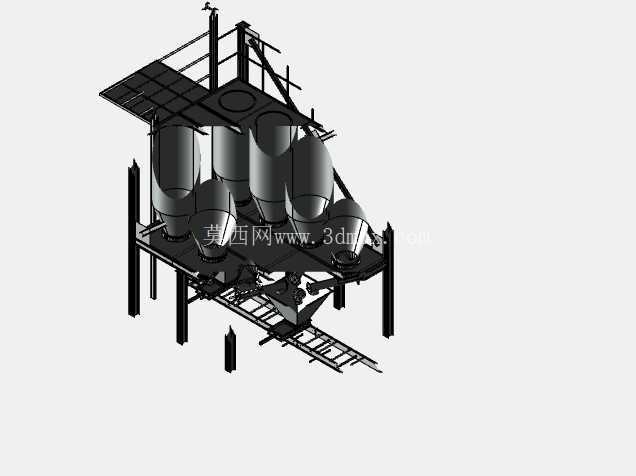

　　结构建模时，钢平台并非简单搭建平板，而是要同步表达立柱、横梁、斜撑、平台铺板、护栏、踢脚板、爬梯及检修通道。立柱间距需结合料仓载荷、称重模块位置和输送设备支撑点综合确定；横梁在料斗吊挂或支承区域应适当加强，避免局部挠度影响称量稳定性。护栏围绕上层开放边缘连续设置，爬梯连接上下平台，梯步、护笼及休息平台的位置需与实际巡检路线一致。模型中输送桥架从平台底部向外伸出，其支腿、侧边桁架、轨道或托辊安装面均应保留，便于后续校核安装空间和与下游设备的对接高度。

　　外形与安装边界方面，成套装置占地由主体平台和外伸输送线共同决定，不能只按钢平台投影估算。主体平台高度需满足料仓容积、称重斗检修高度及下方出料空间；输送线长度则依据车间通道、混合机位置或成品转运点确定。设备进场时要预留立柱基础点位、吊装作业半径和上层构件拼装空间，平台外轮廓与厂房柱、风管、电缆桥架之间应保留检修距离。输送线末端的落料位置、支撑腿落点和现场通道也需在布置阶段一并核对，避免后期与叉车通道或人工操作区冲突。

　　针对饲料生产的使用特点，装置在细节上还考虑了物料残留与清洁维护。料斗下部宜保持顺畅收缩角度，减少粉料挂壁；平台铺板在设备开口周边设置围挡和落料防护，便于日常清扫。称重区域附近的检修空间要保证传感器、连接件和给料闸门能够拆装，护栏开口与爬梯位置则服务于定期校准和巡检。整体模型把储料单元、计量单元、钢平台、输送桁架和安全附件组合为完整产线节点，可用于饲料加工厂方案布置、结构干涉检查、安装边界确认以及后续施工图深化设计。
