水氯镁石药剂投加存储成套装置

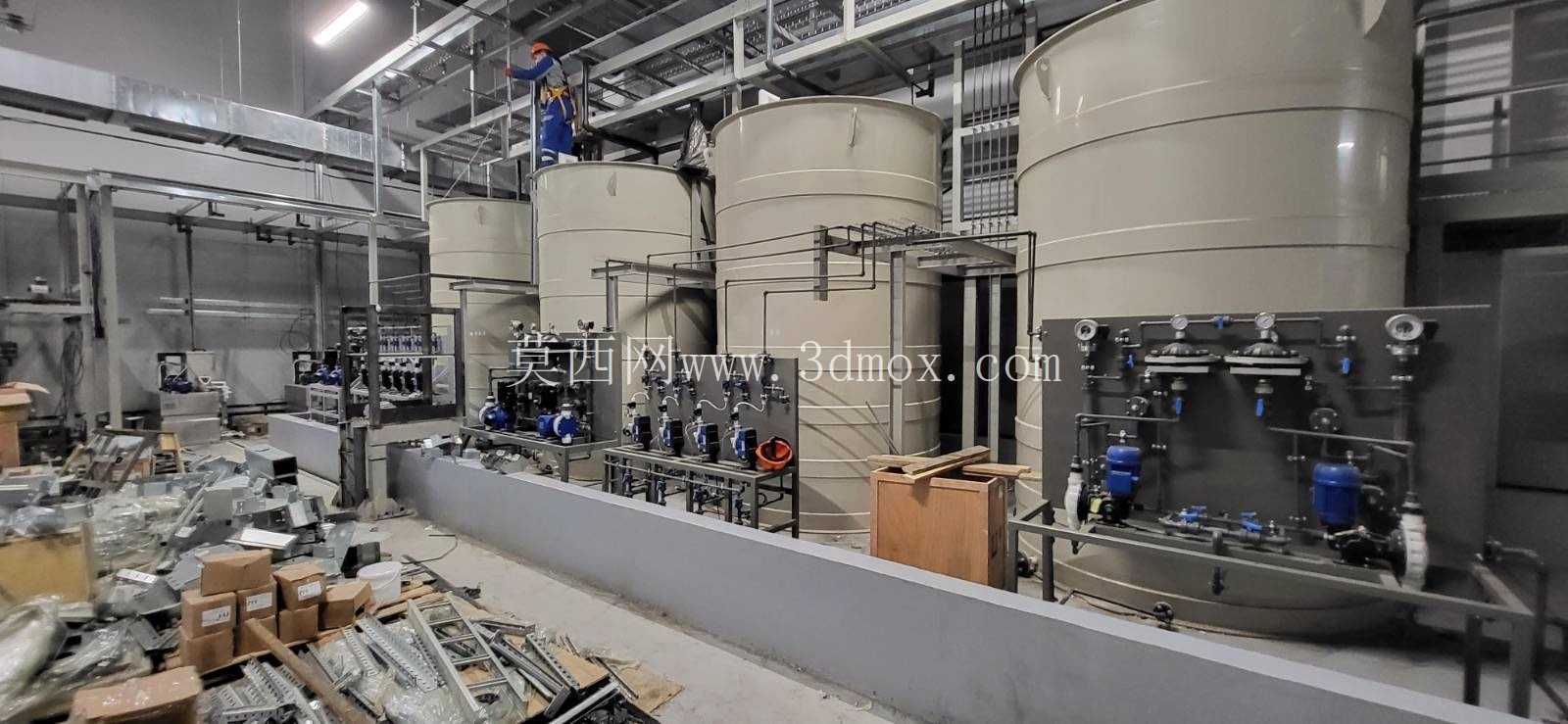

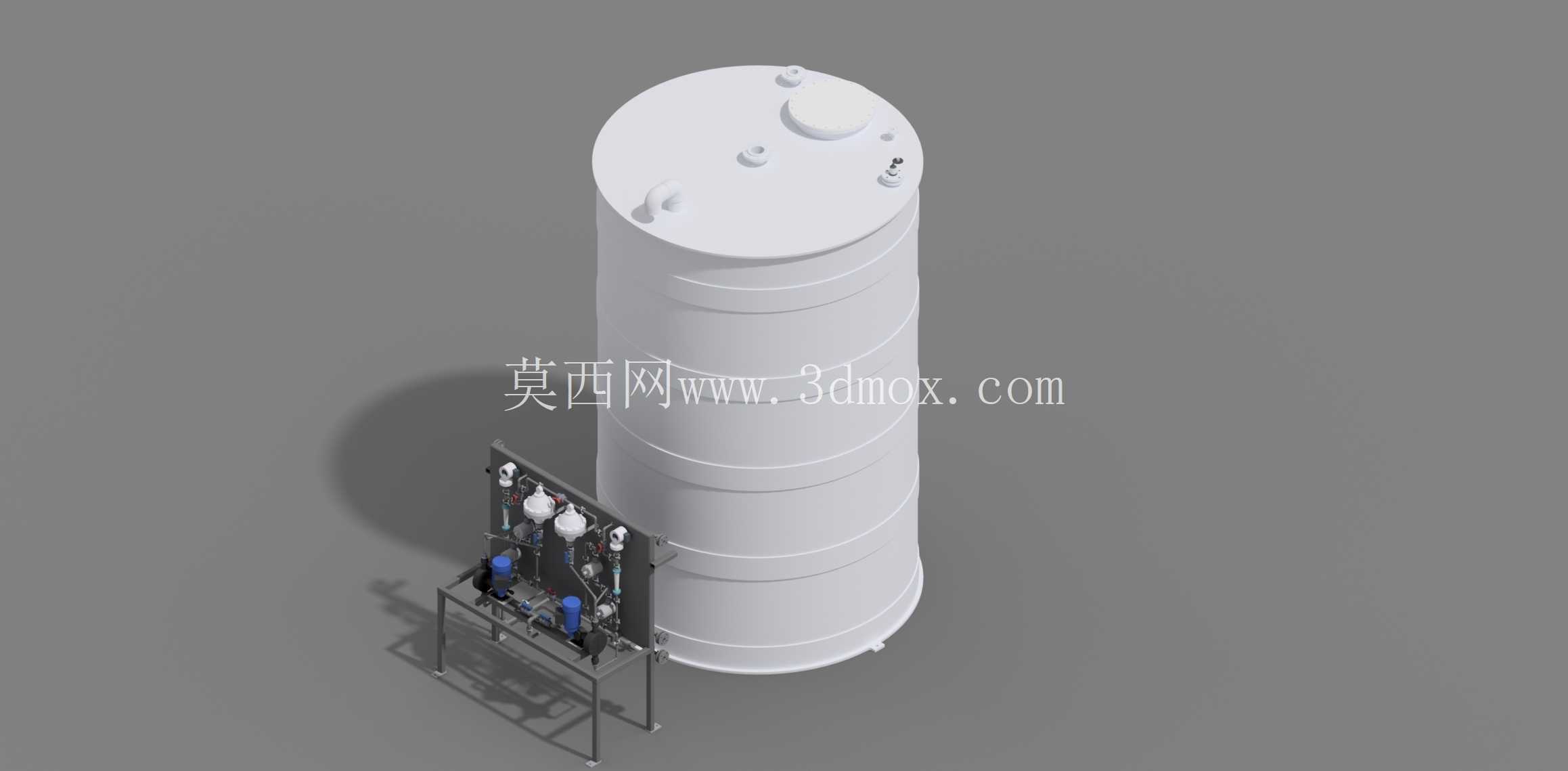

　　这套水氯镁石加药装置的三维结构，完整还原了工业水处理药剂投加系统的落地形态，整套装置由15立方米立式储料罐体与撬装式药剂投加泵组两部分组成，核心服务于水处理工艺中氯化镁类药剂的存储、溶解、定量投加工序，常见于市政污水深度处理、工业循环水水质调节、盐湖化工药剂配比、矿山废水絮凝沉淀等场景。现场布置时，立式储罐优先靠厂区硬化地坪的边角区域安放，罐体底部预留环形地脚固定位，罐体总高度接近十米，罐体周边需要留出至少一米二的检修通道，罐顶设置的人孔、呼吸阀、料位计接口全部对齐顶部操作平台的爬梯走向，日常巡检人员可以通过外置爬梯抵达罐顶，完成料位核查、滤芯清理、辅料补加的操作。

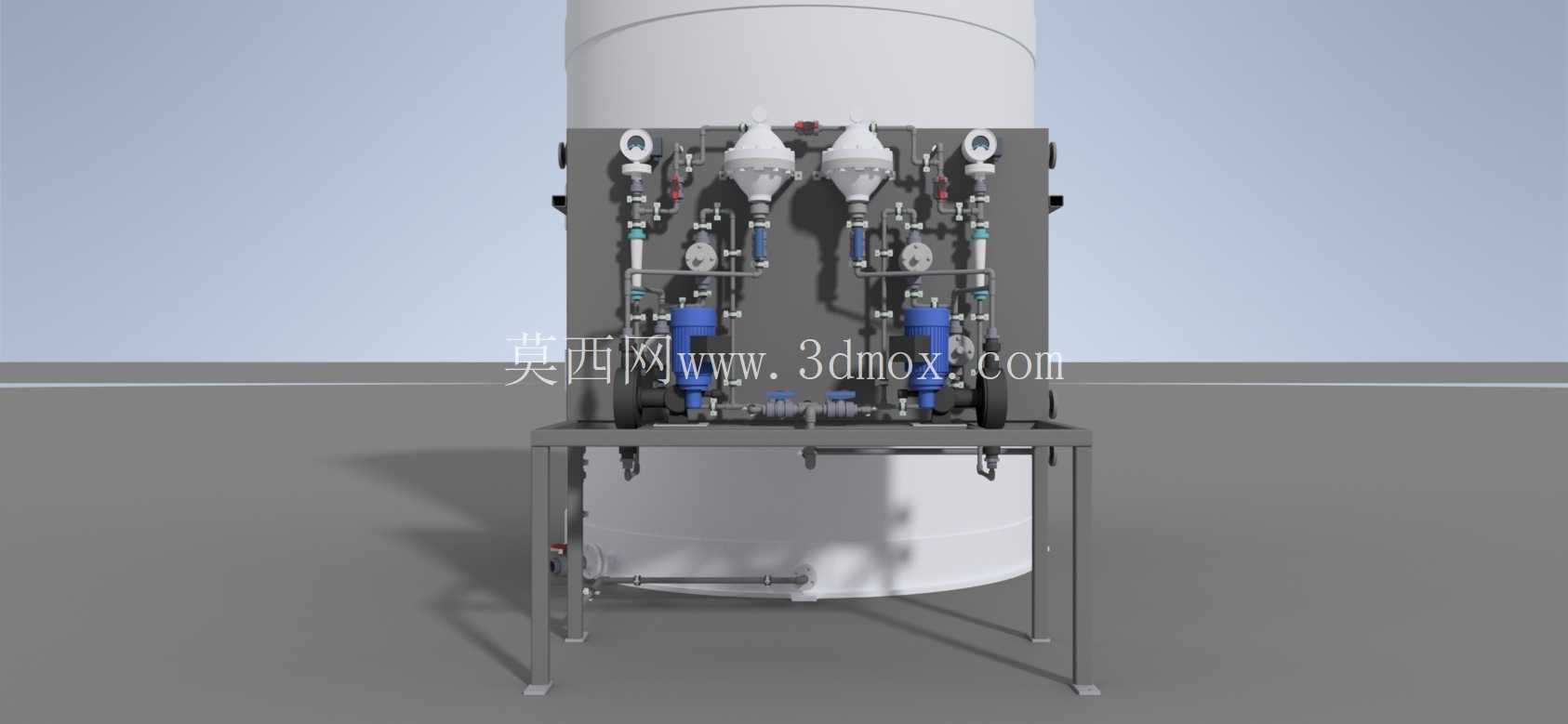

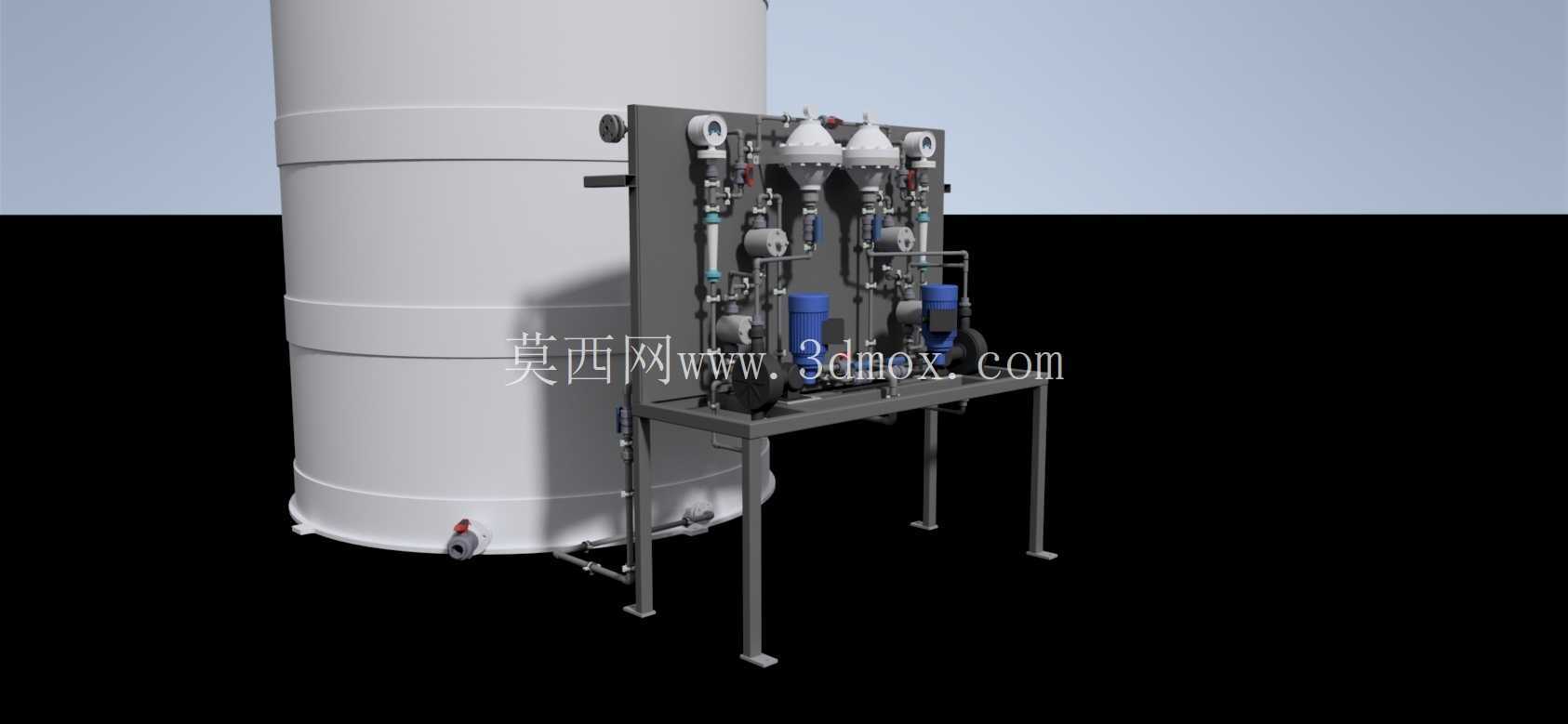

　　撬装泵组单元布置在储罐出料侧的近旁，整套泵架采用型钢焊接成型，出厂前就把计量泵、搅拌管路、阀门、压力表、Y型过滤器、流量标定柱、电控接线端全部预装在同一个底座框架上，现场只需要对接储罐出料口、投加管线、供电线缆就能完成投用，不需要在现场零散排布管支架，大幅压缩现场安装的工期。泵组的额定投加流量设定为每小时500升，管路选型全程匹配氯化镁溶液的弱腐蚀特性，过流部件选用耐腐材质，管路低点设置排污泄空阀，长期停机的时候可以把管内残留的药剂溶液完全排空，避免低温环境下溶液结晶堵塞管路。储罐本体采用环向加强筋的卷板结构，筒身每隔一段距离设置一圈外凸的加强环，既可以提升薄壁罐体的抗外压、抗料层挤压能力，也能在罐体运输吊装的时候作为捆绑定位的受力点位，罐顶的接口布局做了分区规划：人孔居中布置，进料管口靠侧边对接上料管路，呼吸阀安置在远离进料口的对角位置，避免上料时带起的粉尘直接堵塞呼吸阀滤芯，料位检测元件的接口预留了法兰转接位，后续可以根据运维需求选配超声料位计或者重锤料位计，不需要在罐顶额外开孔动火。

　　设计阶段做结构校核的时候，重点考量了储罐满载状态下的底部承重，15立方的氯化镁粉料堆积密度大于清水，满载总重量超过二十吨，罐体底部的裙座支撑圈做了加宽处理，地脚螺栓的分布圆直径匹配罐体外径，安装时需要提前在混凝土地坪预埋钢板或者预留地脚螺栓孔，二次灌浆层厚度不小于五十毫米，避免罐体满载后出现不均匀沉降。撬装泵架的立柱高度按照人体操作工学设定，阀门手轮、计量泵的调节旋钮、压力表表盘的高度都落在站立操作的舒适区间，巡检人员不需要弯腰或者登高就能调整投加量、读取运行压力，泵架底部设置可调地脚，现场地面存在轻微不平整的时候，可以通过地脚螺栓调平整个撬块，避免泵组运行时出现管路附加应力。整套装置的管线走向做了分层排布，药剂主管道靠泵架上层铺设，冲洗水管、排污管靠下层布置，不同介质的管路用不同的法兰间距做区分，现场运维人员可以快速识别管线功能，不会在检修接错管路。投加泵的进出口都设置了软连接，抵消泵运行时产生的振动传递到管路上，泵出口端配套背压阀与安全阀，当投加点位压力出现波动的时候，可以稳定管路内的药剂投加精度，避免出现虹吸自流或者药剂倒灌回储罐的问题。

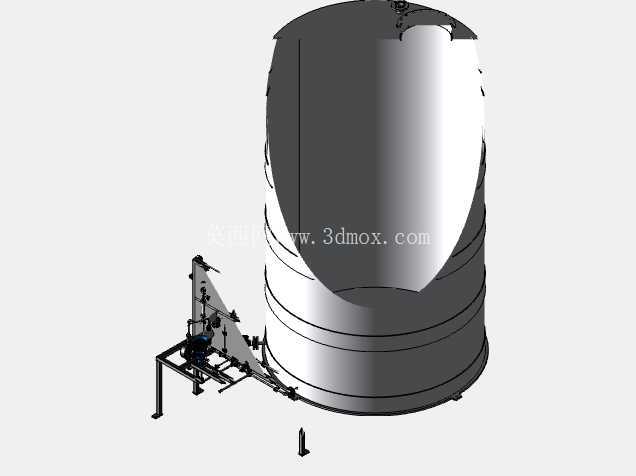

　　在三维建模过程中，所有部件的装配关系完全按照实际装配逻辑搭建，储罐的环筋、裙座、罐顶附件的位置都和加工图纸一一对应，撬装管路上的每一个阀门、弯头、三通的位置都预留了安装操作空间，阀门手轮的转动范围内没有其他构件遮挡，后期出工程施工图的时候，可以直接从模型里导出管线的材料表、罐体的板材下料尺寸，也可以提前模拟现场吊装的路径，核对罐体运输进场时通道的宽度、转弯半径是否满足要求，提前规避现场安装时出现的构件干涉、检修空间不足的问题。针对北方冬季户外使用的场景，模型里也预留了罐体伴热保温层的安装厚度空间，储罐外壁和外围检修通道之间留出了五十毫米以上的保温层敷设余量，后期加装岩棉保温层与彩钢外护板的时候，不会和旁边的爬梯、管路出现位置冲突。泵组区域的电控箱安装位也在撬架上预留了固定孔位，线缆从撬架底部的穿线管走线，整体布线整齐，没有明线外露，符合工业现场的安全规范。
