动物饲料厂用实心管螺旋输送设备结构

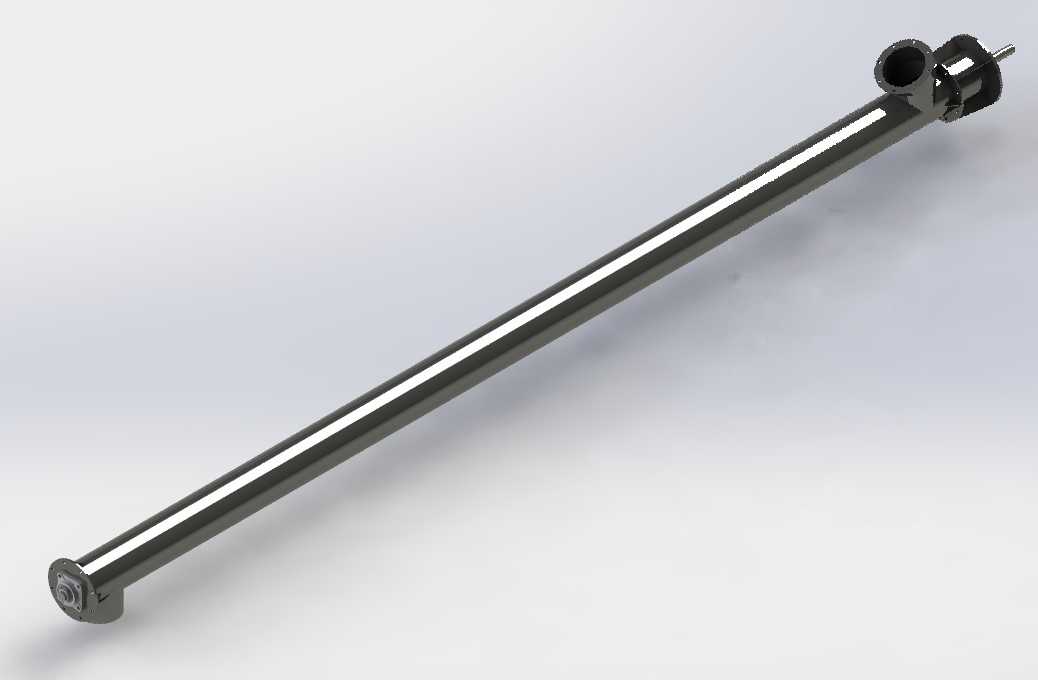

　　这款管式螺旋输送结构主要面向动物饲料生产场景设计，适配饲料厂粉碎工段、配料工段、成品出料段的散料转运需求，可完成粉状、颗粒状配合饲料的密闭式水平或小倾角输送，避免输送过程中饲料抛洒、受潮或混入异物，满足饲料生产的卫生管控要求。整机采用封闭圆管作为物料承载壳体，内部配置连续螺旋叶片推送结构，进料口设置在管体上部靠近驱动端的位置，采用法兰对接结构可直接与料仓出料口、粉碎机出料溜管连接，出料口设置在管体尾端下部，可直接对接后续配料秤、提升机进料口或成品仓进料段，安装时无需额外配置复杂的转接溜管，减少物料转接过程的残留与堵料风险。

　　设计阶段优先考虑饲料输送的防残留需求，螺旋叶片与管体内壁的间隙控制在3mm以内，避免粉料在管壁处长期积存发生霉变，叶片边缘做钝化打磨处理，不会在输送过程中刮擦管壁产生金属碎屑混入饲料，驱动端配置密封轴承座，采用双层骨架油封搭配毛毡密封的结构，既可以阻挡饲料粉尘进入轴承造成磨损，也能避免轴承润滑脂泄漏污染物料。管体采用分段法兰拼接结构，单段管长控制在2米以内，既方便车间内的转运与吊装，也可以根据现场的输送距离需求灵活拼接总长度，尾端配置推力轴承结构，可承受螺旋推送物料时产生的轴向反力，避免长距离输送时螺旋轴发生窜动刮蹭管壁。

　　设备整体安装边界较为灵活，水平安装时可直接通过管体上的固定抱箍与车间钢架、平台支座连接，小倾角安装时倾角不超过15度即可保证输送效率不出现明显衰减，无需额外配置中间支撑结构，减少了设备内部的物料积存点。针对饲料厂常见的物料特性，螺旋叶片采用等螺距设计，螺距尺寸为管体内径的0.8倍，输送颗粒饲料时不会出现颗粒挤压破碎的问题，输送粉状饲料时也不会出现物料随叶片反转打滑的情况，进料口处设置导流挡板，可引导物料均匀落入螺旋叶片间隙，避免进料量过大时在进料口处形成堵料。

　　驱动单元采用直联式安装结构，减速电机输出轴直接与螺旋轴通过联轴器连接，传动效率更高，同时减少了链传动、带传动结构需要定期维护张紧的工作量，适配饲料厂多粉尘的生产环境，降低日常运维的频次。设备的整体外形为细长圆柱结构，占用的横向安装空间较小，可在车间内设备间隙、平台下方等狭窄空间布置，不需要预留太宽的检修通道，日常维护仅需要定期检查驱动端密封状态、加注润滑脂即可，管体上预留的观察口可快速查看内部物料输送状态，出现堵料时可快速打开清理，不需要整体拆解设备。
