工业仓储用可抽拉式重型托盘货架

　　这套抽拉式托盘存储架的结构方案，最早是针对平面仓里整托物料存取动线交叉、高位拣选需要反复挪位、普通固定层架无法直接在架面完成开箱作业的痛点做的适配，在机械加工车间的毛坯暂存区、汽配厂的线边缓存位、第三方物流的整箱拣选区都能落地使用。和常规固定式横梁货架不同，它的每层承载托盘不需要叉车全程叉取对位，操作人员站在架体单侧就可以把整层托盘平稳拉出，在架面上直接完成物料清点、零件分拣、包装箱开箱、工件预处理这类作业，不需要把整托货物转运到单独工作台，省去了二次搬运的冗余工序，也避免了叉车在狭窄通道内反复调整对位的安全隐患。

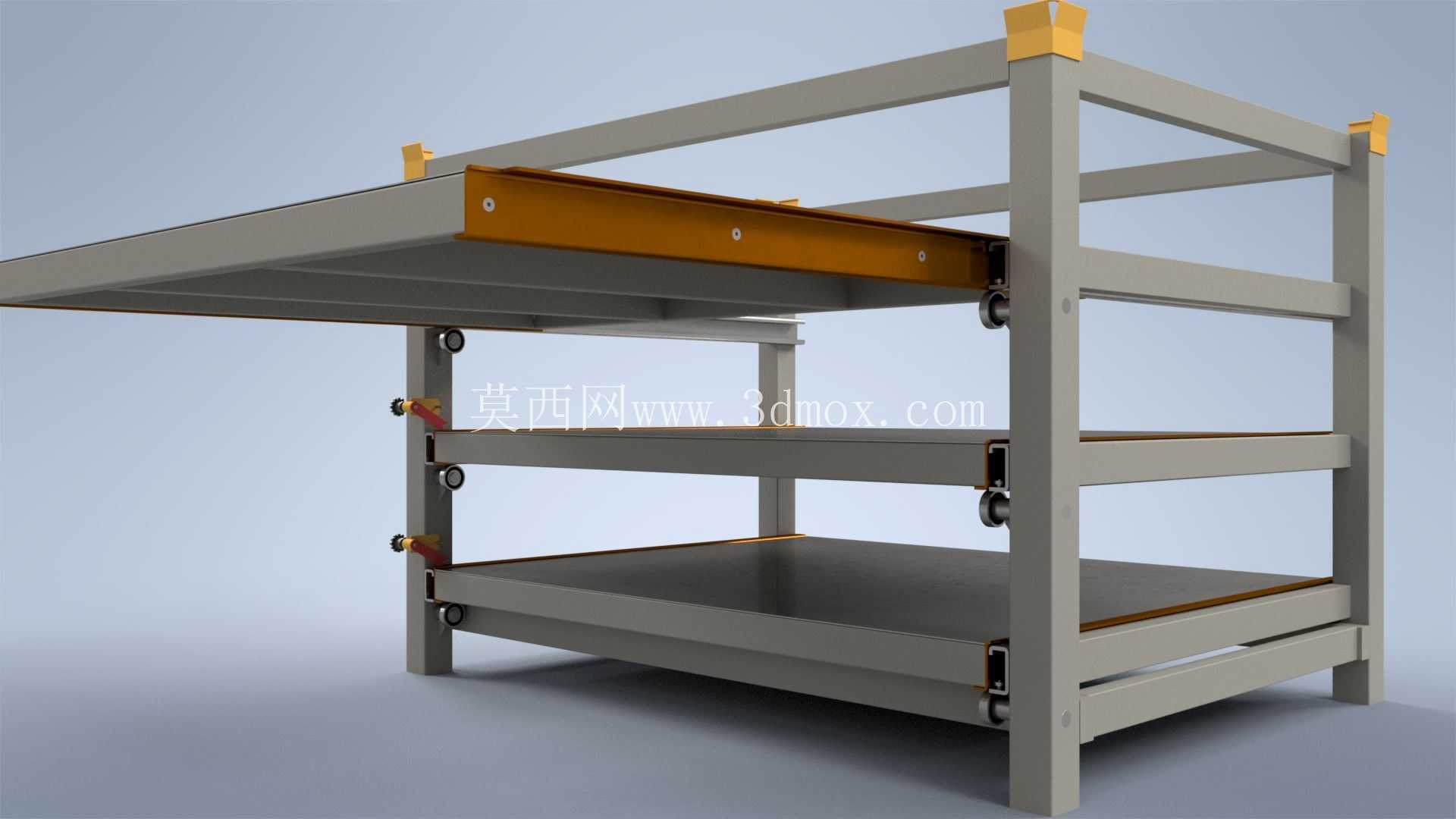

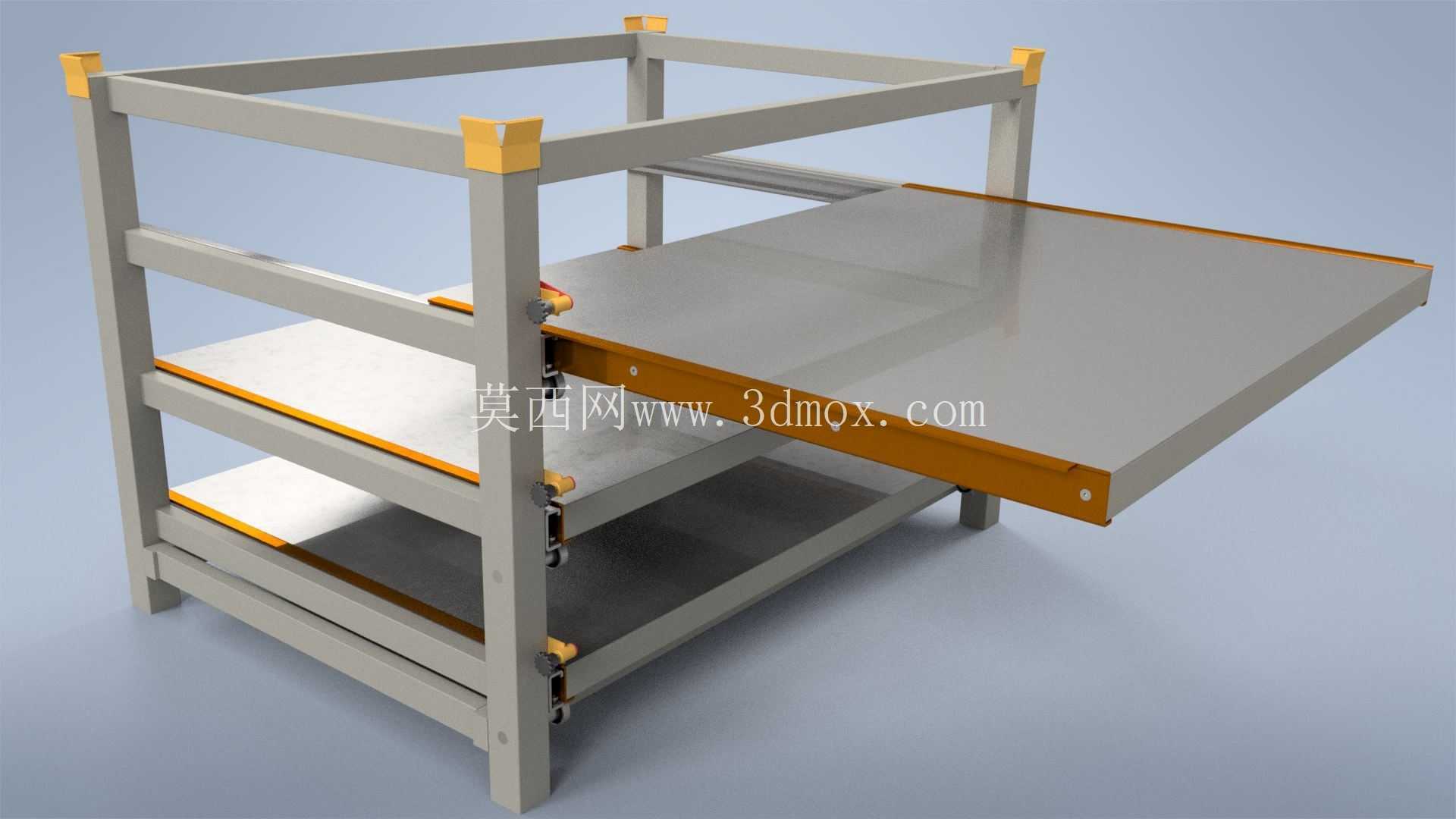

　　从结构设计逻辑来看，架体主体采用方管焊接成型的立式框架，四根主立柱作为核心承载构件，立柱顶端加装了堆叠定位角件，当仓内需要垂直叠放多组货架时，上层架体的立柱底端可以直接卡入下层架的顶部角件定位槽内，叠放过程不需要额外焊接固定，空架返程或者仓储扩容时可以多层叠放，大幅压缩闲置状态的占用空间。层间配置的抽拉托盘采用厚钢板折弯成型，托盘两侧搭载线性导向滑轨，滑轨行程经过校核，托盘完全拉出状态下的伸出长度可达1000mm，拉出后托盘总作业深度达到2300mm，操作人员不需要探身进入架体内部，就可以触及托盘最内侧存放的货物，抽拉过程配置限位挡块，避免托盘过度拉出发生倾翻坠落。

　　尺寸边界方面，整组货架的外形高度为1260mm，宽度方向尺寸1300mm，纵深方向尺寸1800mm，单层托盘的有效作业平面尺寸为1550mm×1330mm，层间净空可以根据存储货物的高度做两档调整，常规配置下层间隔250mm用来存放扁平包装箱、薄板类工件，上层间隔1000mm用来放置高度较高的料箱、工装部件或者整托堆叠的成品。承载性能上，初始设计工况下单层托盘额定承载300kg，经过滑轨选型加强、托盘底部增加横向加强筋之后，单层最大安全承载可以达到450kg，整架满负载状态下的框架变形量控制在仓储设备允许的挠度范围内，长期满载存放不会出现框架侧弯、托盘下沉的问题。

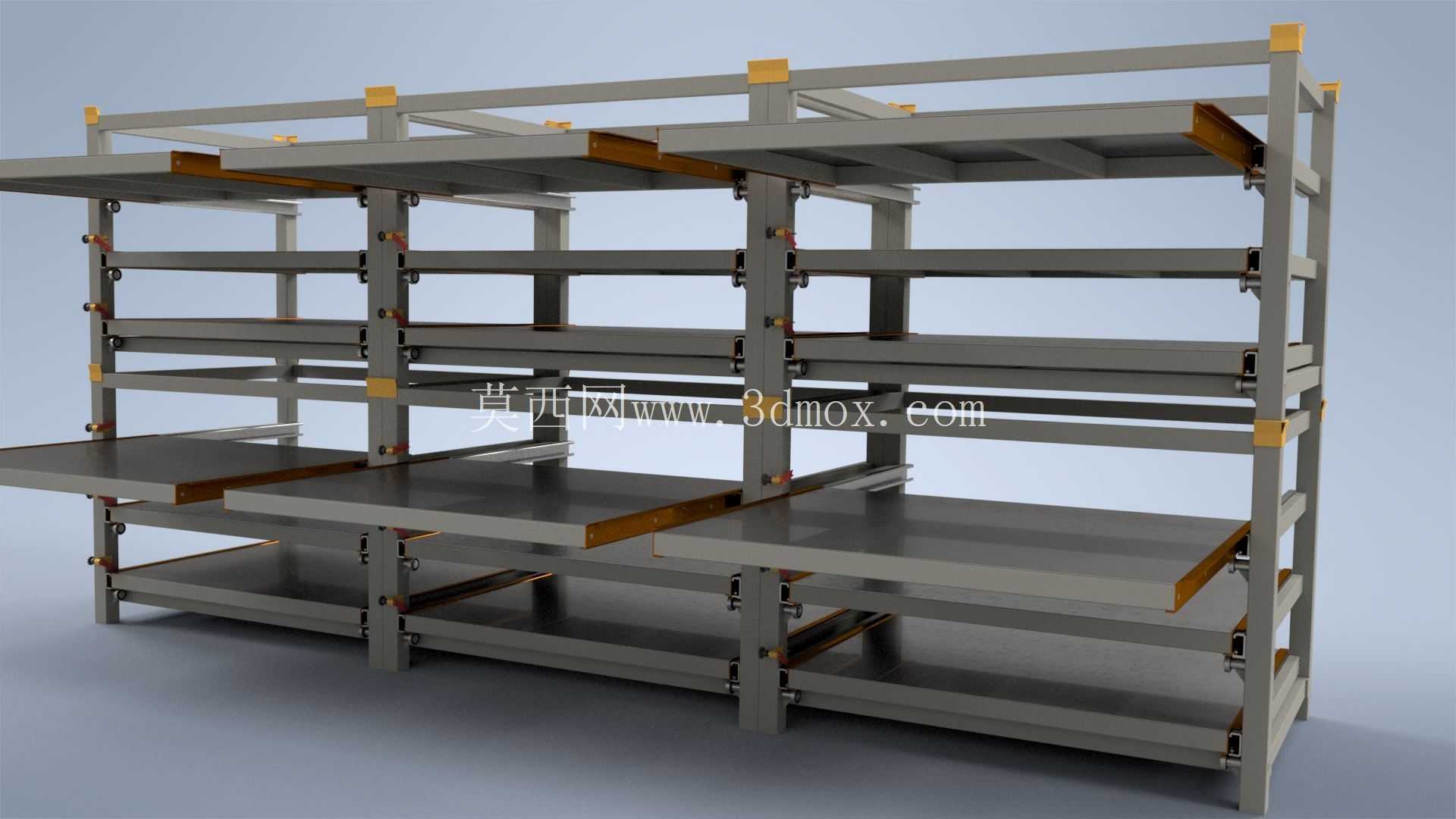

　　实际布局的时候，架体的安装预留边界需要注意：货架背面如果贴墙布置，需要预留不小于50mm的通风间隙，避免架体贴墙导致货物受潮；正面抽拉作业侧需要预留不小于1200mm的操作空间，保证托盘完全拉出之后操作人员可以正常站立作业，也方便手动液压车在托盘拉出状态下对接转运物料；如果是多组货架并排排布，架体之间不需要额外留间隙，相邻架体的立柱可以通过配套连接件做横向拉结，提升整排货架的抗侧倾稳定性。

　　结构细节上，托盘的前端边缘加装了橙色的防撞警示条，既可以在抽拉过程中缓冲碰撞，也能在车间光线不足的环境下清晰标识抽拉端位置，避免人员磕碰；滑轨部位配置了简易锁止机构，托盘完全推入架体之后锁舌自动卡入定位孔，叉车转运整组货架的时候托盘不会自行滑出；托盘表面做平整处理，没有突出的螺栓棱角，存放纸箱、木质托盘的时候不会刮破包装，放置金属工件的时候也可以额外铺设防滑橡胶垫，避免工件滑动。

　　这类货架和普通驶入式货架、横梁式货架的适用场景有明显区别，它更适合存储需要频繁人工存取、单托重量在中等负载区间、不需要高位堆垛的物料，比如车间里的模具配件、标准件整箱备货、待检工件缓存、电商仓的大件商品拣选，不需要配置高位叉车，普通作业人员就可以完成全部存取操作，架体本身不需要做地面膨胀螺栓固定，在平整的水泥地面上就可以直接放置，生产布局调整的时候可以随时用叉车整体转运，不会破坏车间地面，对于多品种小批量的生产仓、维修车间的备件库来说，适配性要远高于固定焊接的存储架。建模过程中所有方管的壁厚、滑轨的安装孔位、角件的堆叠配合尺寸都按实际加工公差做了还原，结构件之间的焊接位置、螺栓连接点位都完整保留，做结构受力校核或者出加工工程图的时候可以直接调取对应参数，不需要重新测绘反推尺寸。
