气动推入式直角弯通快插接头

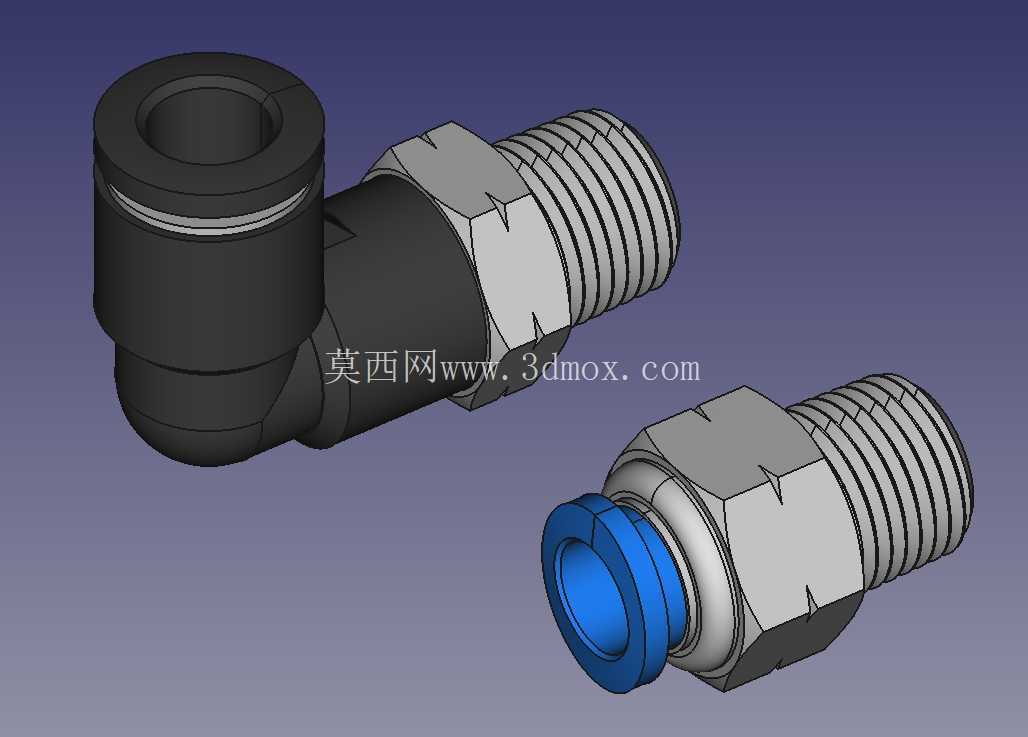

　　现场气路排布时，最容易被忽略的往往是末端这一小段转接件，但真正跑过产线调试的工程师都清楚，接头选得不对，后面排查漏气、返工换管的时间成本远高于元件本身。这套推入式连接配件针对四分之一英寸外径气动软管设计，包含直角弯通与直通两种构型，外螺纹端采用八分之一英寸NPT锥管螺纹，可直接拧入阀岛、气缸气口、气源处理三联件或设备壁面的内螺纹基座，不需要额外焊接、粘接或复杂工装，徒手配合扳手即可完成装配。

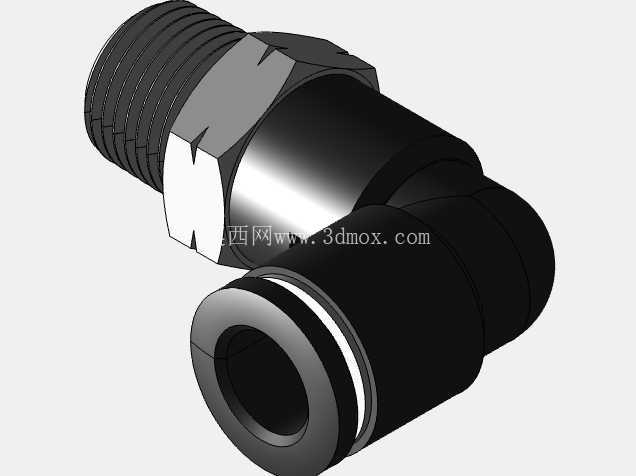

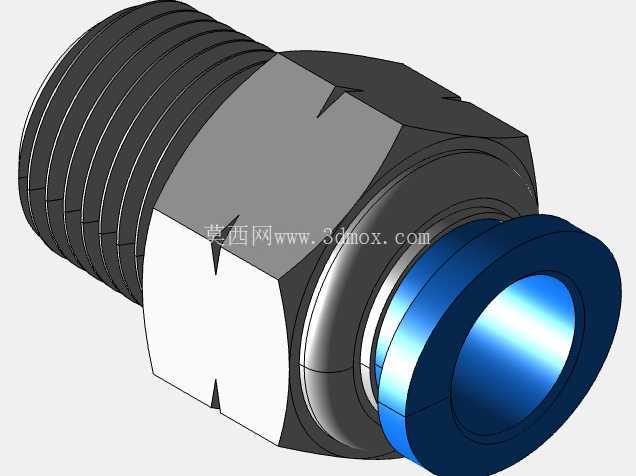

　　从结构功能上看，快插端内部集成了弹性卡爪与密封圈，软管裁切平齐后直接推入到底，卡爪会自动咬住管外壁，反向受力时越拉越紧，密封圈则贴合管外壁形成静密封；拆卸时只需按压接头端面的释放环，卡爪张开即可拔出软管，反复插拔多次仍能保持夹持力。直角弯头的价值在于设备侧板、气缸侧向气口这类空间受限位置，软管从水平螺纹接口转成垂直方向走线，避免软管强行弯折产生死折，减小管路弯曲应力，也让整束气管排布更顺直；直通款则用于直线对接场景，螺纹端锁紧后快插口沿轴向延伸，适合面板穿孔安装或阀块正面直连。

　　建模过程中先按NPT锥螺纹标准建立外螺纹牙型，锥度1:16，牙顶牙底尺寸随轴向线性变化，保证与内螺纹啮合时的过盈密封趋势；六角本体段留出标准扳手夹持位，对边尺寸按常规气动接头规格选取，拧紧时不会与相邻接头干涉。快插侧的释放环、本体台阶、卡爪容纳腔按同轴关系装配，弯头款内部流道做圆弧过渡，而非直角硬转折，压缩空气通过时局部压损更小，也减少湍流带来的噪音。外形边界上，弯头款从螺纹端面到快插端面的轴向长度、弯头中心高度都控制在紧凑范围内，在密集阀岛排布时，相邻接头之间预留出手指按压释放环的操作空间，不会出现装完之后拆管无处下手的问题；直通款六角厚度与快插本体长度匹配，面板安装时背面螺母锁紧后正面露出的释放环高度足够操作。

　　实际应用场景覆盖自动化装配线气动回路、包装机械气缸驱动、木工设备吹气除尘、实验室气路终端等场合，介质以压缩空气为主，也可适配低压惰性气体。选型时要注意软管外径与快插规格严格对应，软管材质优先选用PU或尼龙，管壁太软会导致卡爪夹持不稳，太硬则插入费力；NPT螺纹装配时可缠绕少量生料带辅助密封，但生料带不能超出螺纹端部，避免碎屑进入气路堵塞节流孔。安装边界方面，接头拧入螺纹孔后要保证六角端面与安装面贴合，快插口留出至少一倍管径的直线管段，再开始弯曲软管，防止软管根部长期受弯折应力出现开裂。整套结构把密封、夹持、快速拆装三个功能集成在极小的体积内，没有多余零件，日常维护时不需要专用工具，产线换型接气效率能明显提升。
