轴流转桨式水轮机叶片角度调节机构

　　这套三维结构围绕低水头水力发电场景中的轴流转桨式机组展开，核心呈现转轮内部叶片角度随工况变化的机械传递路径。在径流式电站、潮汐电站以及灌溉渠道附带的小型发电装置中，上下游水位差往往不大，但过流量随季节波动明显；固定桨叶的轴流转轮在偏离设计流量时，水流冲角会迅速恶化，叶片背面出现大面积脱流，机组效率曲线在两侧快速下坠，严重时还会诱发尾水管涡带和机组振动。转桨结构的价值就在于让导叶开度与叶片转角形成协联关系，使转轮在较宽的流量和水头范围内都能保持接近最优的入流条件。

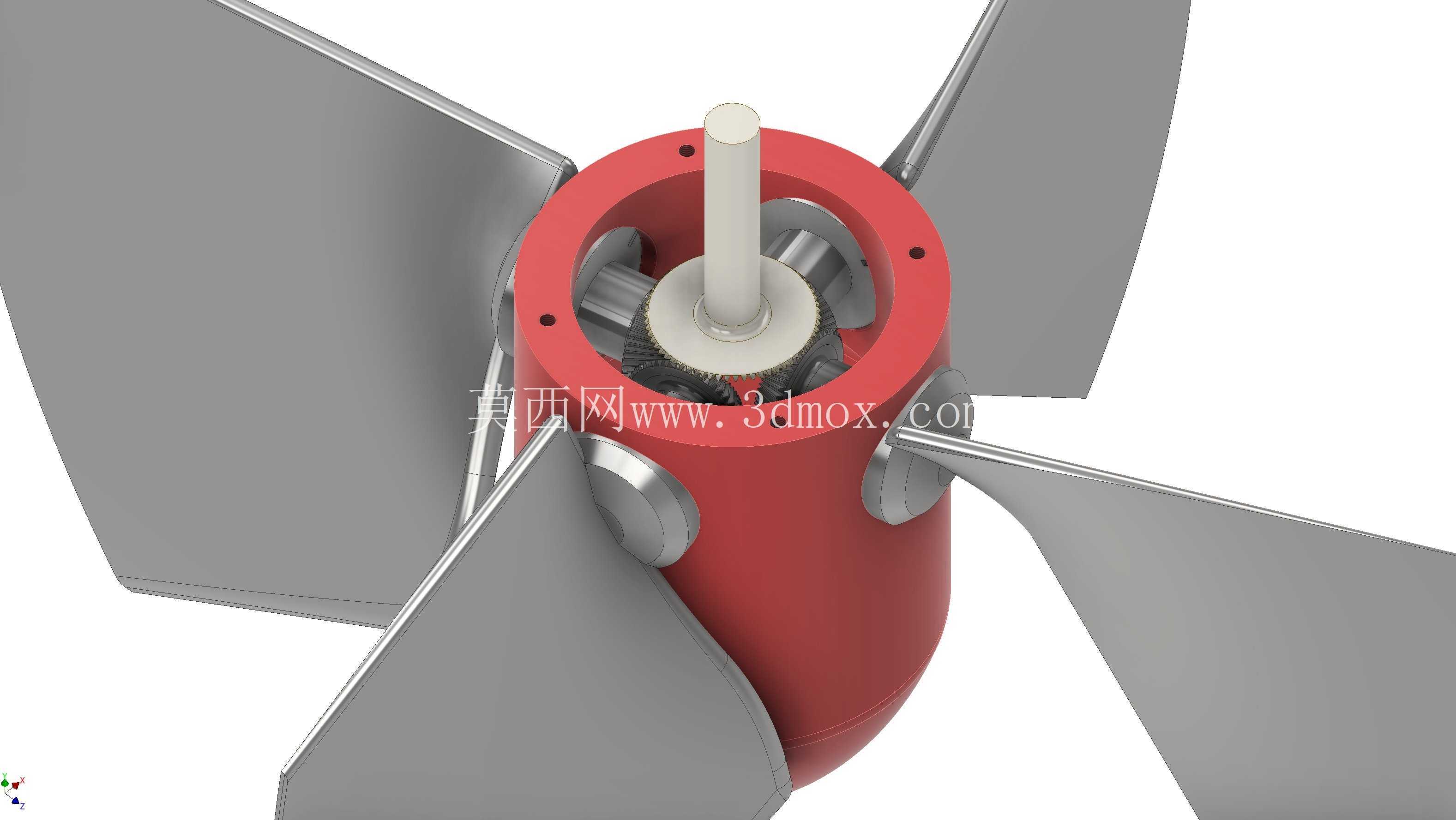

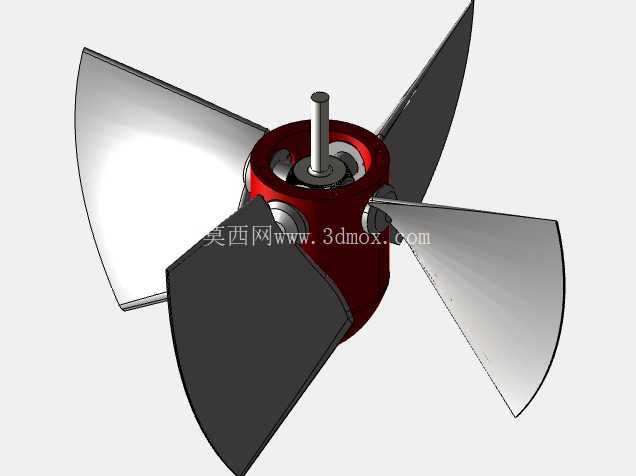

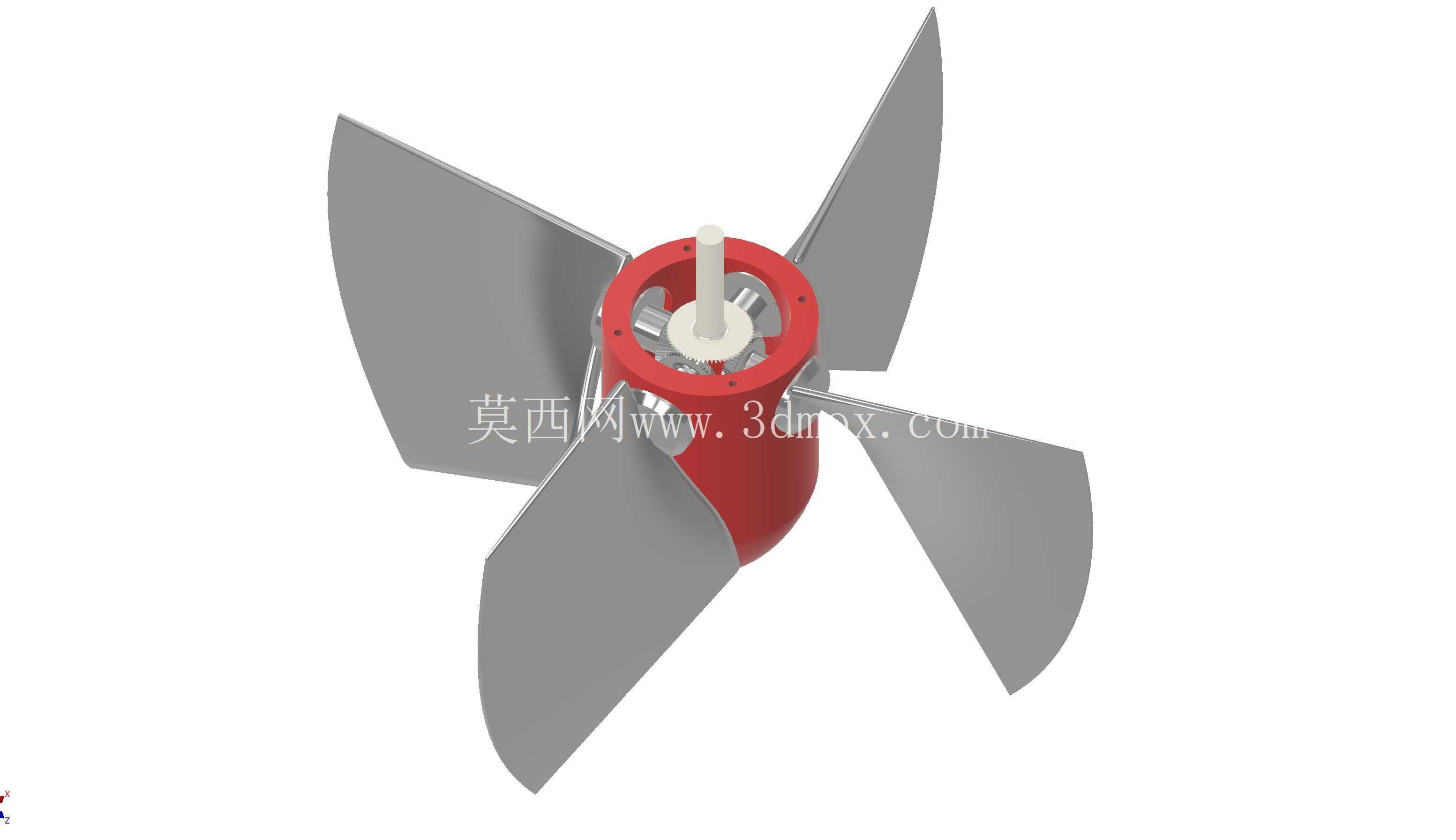

　　模型把通常隐藏在轮毂内部的调节机构完整剖开：数片不锈钢叶片的枢轴沿轮毂径向布置，叶片法兰伸入轮毂腔，端部通过转臂与内部连杆相连；中心设置受油器驱动的操作轴，操作轴的轴向位移经曲柄滑块式杆件转化为各转臂的同步摆动，从而带动叶片绕自身枢轴旋转。图中醒目的锥齿轮副用于展示转角传递和内部啮合关系，小锥齿轮沿主轴方向布置，大锥齿轮与叶片回转机构或调节执行端配合，将相交轴之间的运动可靠传递到叶片侧。齿轮参数需要兼顾轮毂有限空间、传动比和齿面接触强度，锥齿轮的支承跨距较短，设计时要控制轴承游隙和啮合侧隙，避免叶片受水流脉动力时产生齿面冲击。

　　从结构设计角度看，转轮轮毂不是简单的圆柱形壳体，而是承受水压、离心力和叶片水动力弯矩的复杂承载件。叶片枢轴处既要转动灵活，又要阻止含沙水流进入轮毂腔，实际工程中通常采用组合密封，包括耐磨损的轴套、端面密封以及渗漏油排水结构；轮毂内部充满压力油时，还需让内腔压力与外部水压保持合理关系，降低密封压差。叶片与转臂的连接多采用法兰、键和高强度螺栓，螺栓预紧力必须覆盖叶片在最大水力矩和飞逸工况下的交变载荷，防止接合面微动磨损。

　　外形与安装边界方面，轴流式转轮的外径由流道直径和叶片与转轮室之间的间隙共同决定。叶片外缘与转轮室间隙不能过大，否则会增加容积损失；也不能过小，需为热膨胀、主轴摆度、轴承磨损和安装不同心留出余量。轮毂比是这类机组的关键参数，轮毂过大则阻塞流道、降低过流能力，轮毂过小则内部放不下操作油管、连杆、转臂和齿轮支承。建模时应同时建立转轮室、导叶后流道和尾水管进口段，才能检查叶片在全开、全关及正常转角范围内是否与轮毂、转轮室发生干涉。

　　主轴从轮毂中心向上或向下连接发电机与导轴承，中心操作油路通常与主轴同轴布置，因此轴系内部存在多层套轴：外层主轴传递旋转扭矩，内层操作轴传递轴向位移，二者之间设置密封和导向套。结构工程师在细化时需要重点核对操作轴行程与叶片转角的对应曲线，因为连杆机构并非严格线性，行程两端还受转臂死点、限位块和轮毂内壁约束。若协联关系标定不准，即使叶片能够转动，也无法在部分负荷下获得预期效率。

　　在水力性能层面，叶片转角改变后，叶栅安放角、进口冲角和出口环量都会变化。小流量工况下叶片趋向关闭，以限制过流并减小水流分离；大流量工况下叶片开大，使通道保持通畅。三维模型可用于机构运动仿真、装配校核和工程展示，也能帮助设计者把抽象的水轮机协联调节转化为可见的齿轮、转臂、连杆与枢轴运动关系。加工制造时，叶片通常采用铸造成型后数控加工，枢轴轴颈和法兰密封面需保证同轴度；轮毂体则要考虑内腔装配工艺，留出人员或工装安装转臂、连杆和齿轮的操作空间。
