面包板可调电位器电子元件结构

　　面包板电位器主要用于电子实验台、教学实训装置、原型验证板以及小型控制电路中，承担分压、限流、增益调节、阈值设定和信号微调等任务。与焊接式电阻不同，这类元件需要反复插拔、调整和替换，因此在结构设计上既要保证引脚间距与面包板孔位一致，也要兼顾旋钮操作空间、手指接触便利性和多规格元件之间的互换关系。实际选型时，工程师通常不会只看电阻标称值，还会同步核对安装高度、引脚跨距、旋转轴位置、外壳干涉范围以及调节工具的可达性。

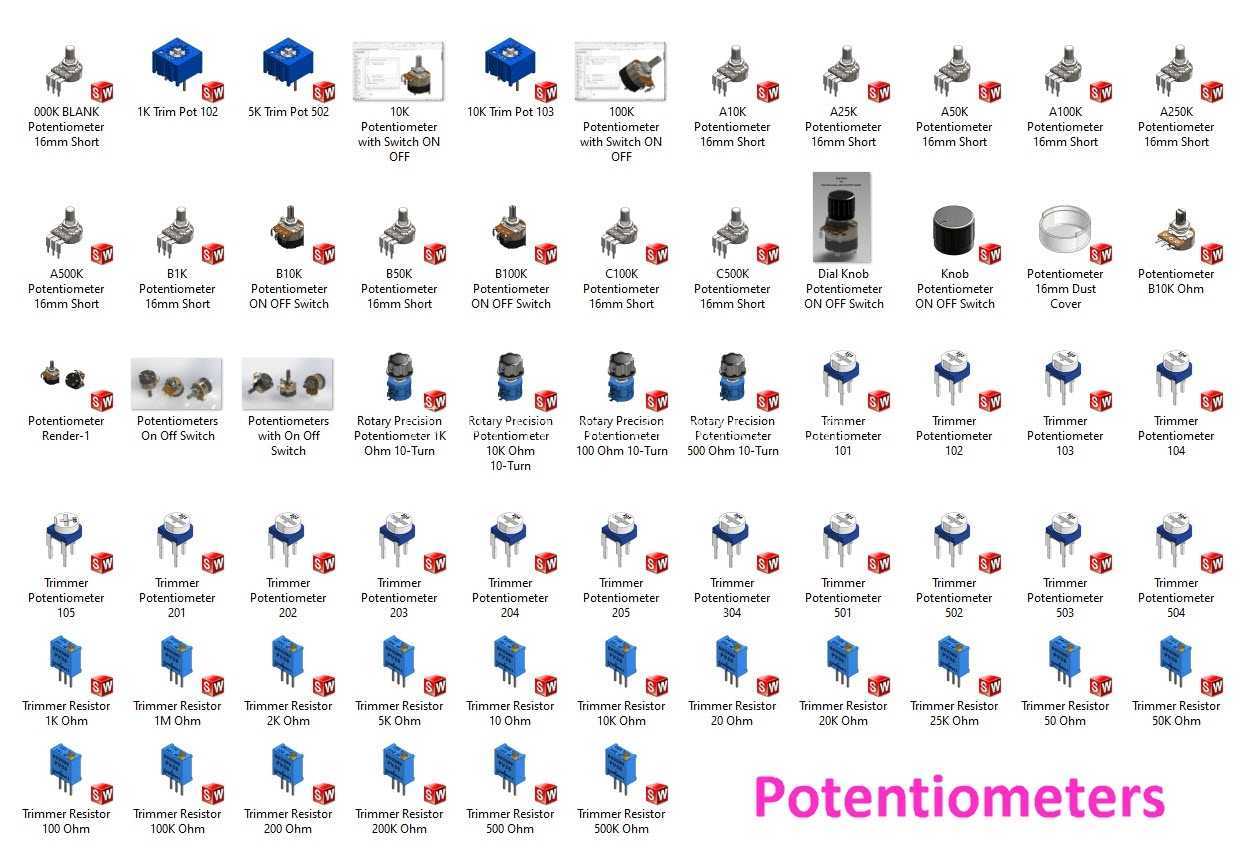

　　这套元件结构覆盖了常见面包板实验中的多种调节形式。直立式小型电位器适合在信号调理板上做临时参数整定，两个或三个引脚直接插入标准面包板，引脚间距按2.54mm网格布置，能够与跳线、电阻、电容和集成电路共用同一孔位体系。顶部旋钮或一字槽位于元件中心，调节时螺丝刀可垂直进入，也可在空间允许时使用小型塑料旋钮。卧式或低矮型电位器更适合堆叠空间紧张的验证电路，其主体贴近面包板表面，能降低顶部遮挡，便于在同一块板上密集布置传感器模块、驱动模块和接线端子。

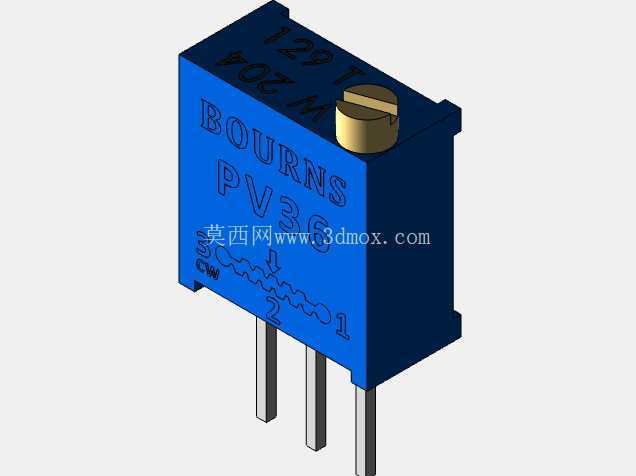

　　多圈精密电位器在调试伺服反馈、传感器零点、PWM参考电压和模拟量输入范围时更常用。它的旋转行程较长，单圈调整带来的阻值变化较小，适合需要细调的场合。结构上，这类元件通常具有方形本体、金属调节孔和较稳定的引脚布局，插入面包板后本体不易随螺丝刀转动。建模时需要把调节孔深度、本体倒角、引脚伸出长度和顶部标识位置表达清楚，因为这些细节会影响装配检查时的工具路径判断。若只绘制一个简化方块，虽然外观近似，但在三维布线和干涉检查中无法反映螺丝刀与相邻模块之间的真实间隙。

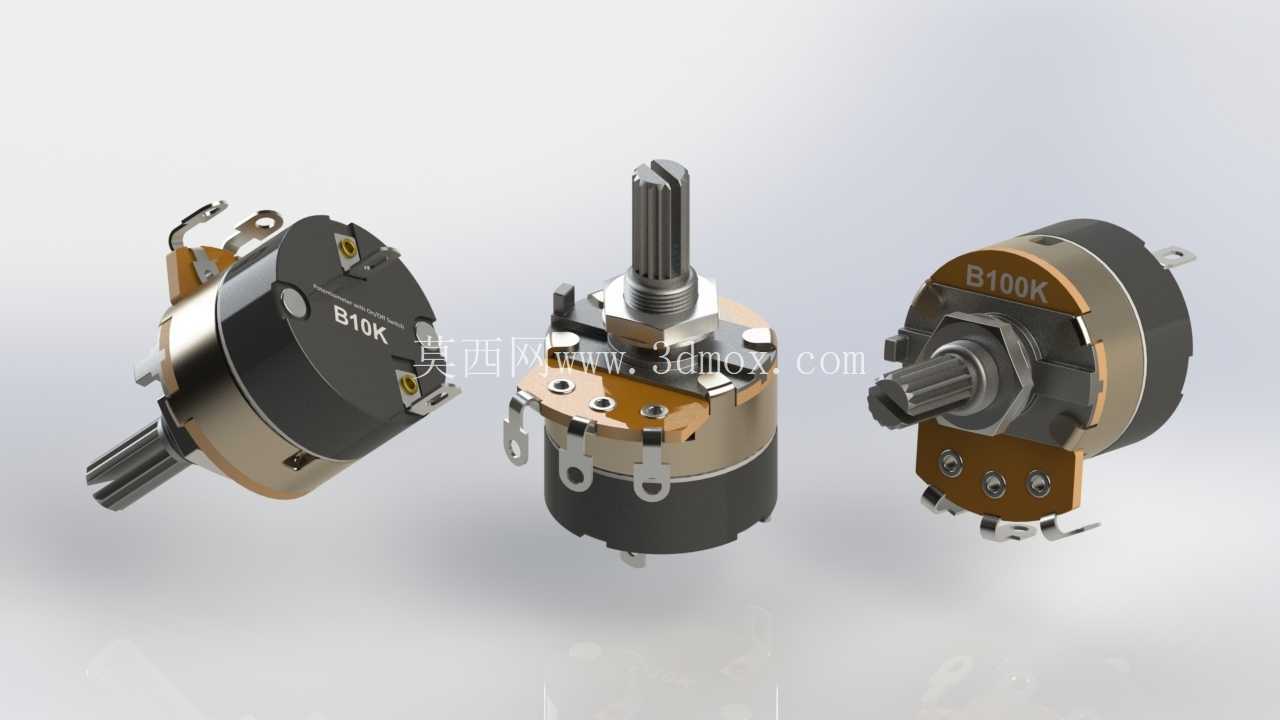

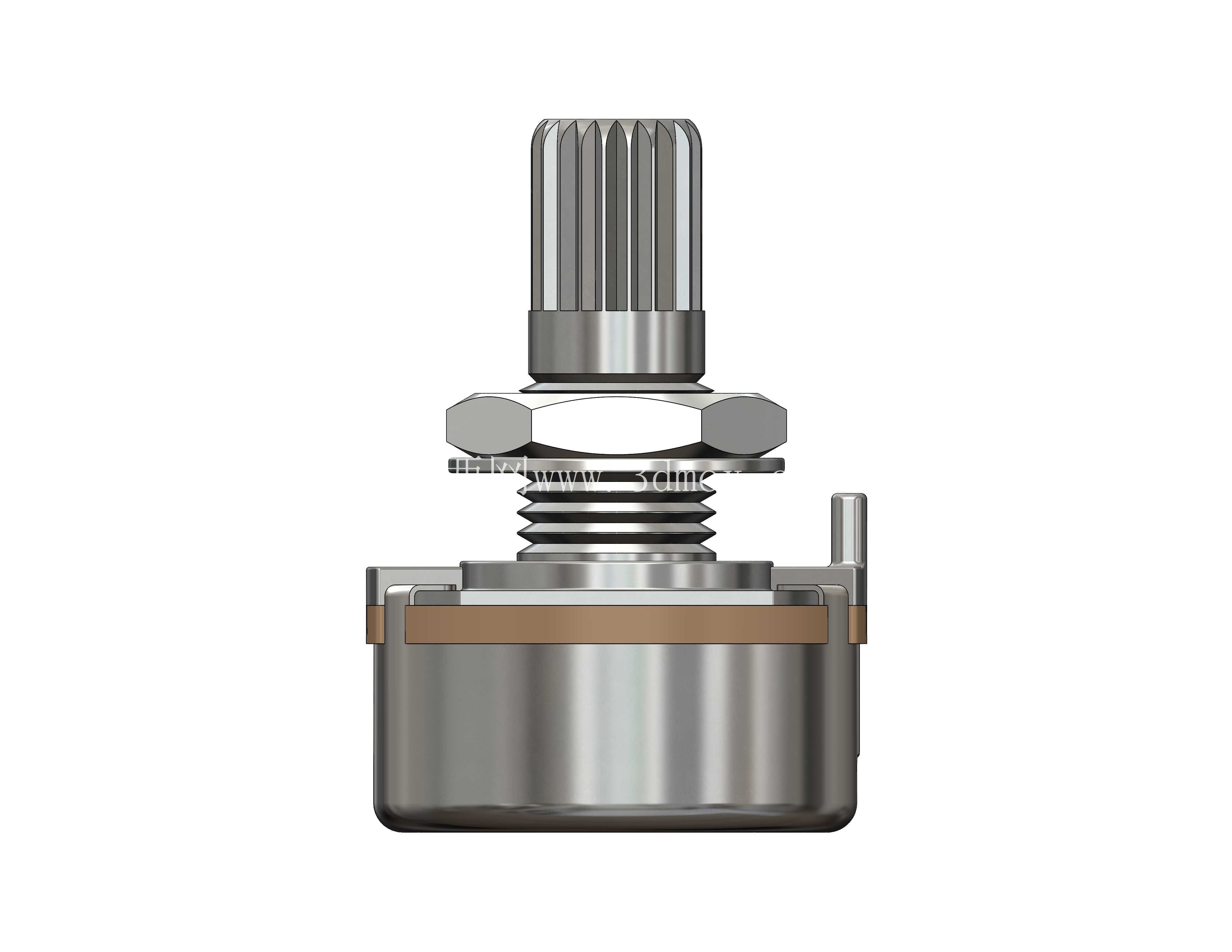

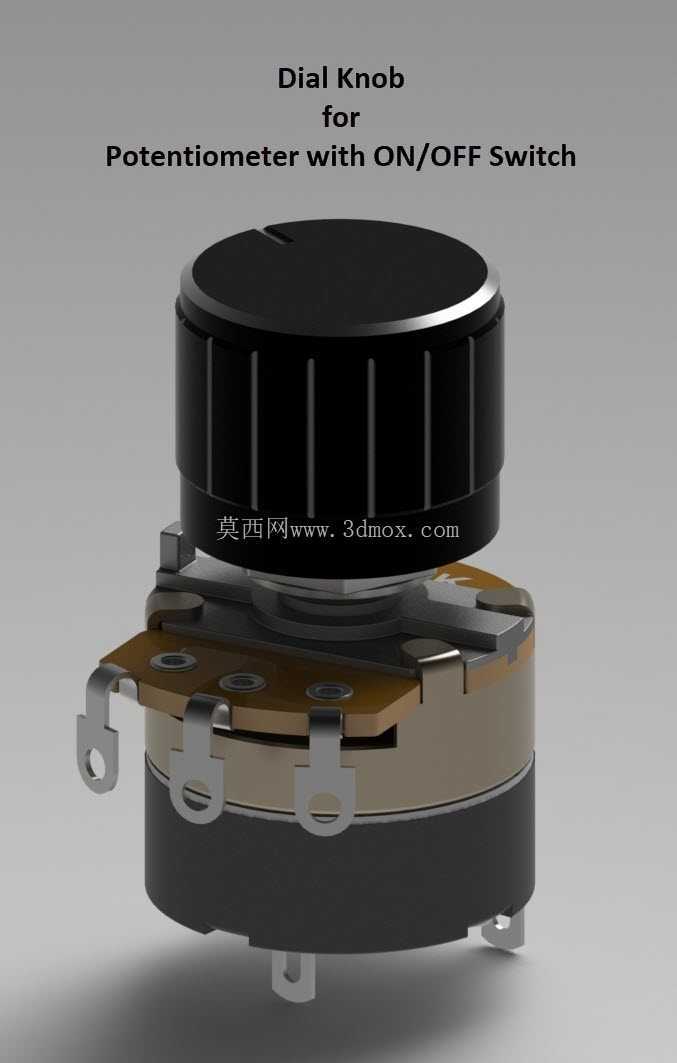

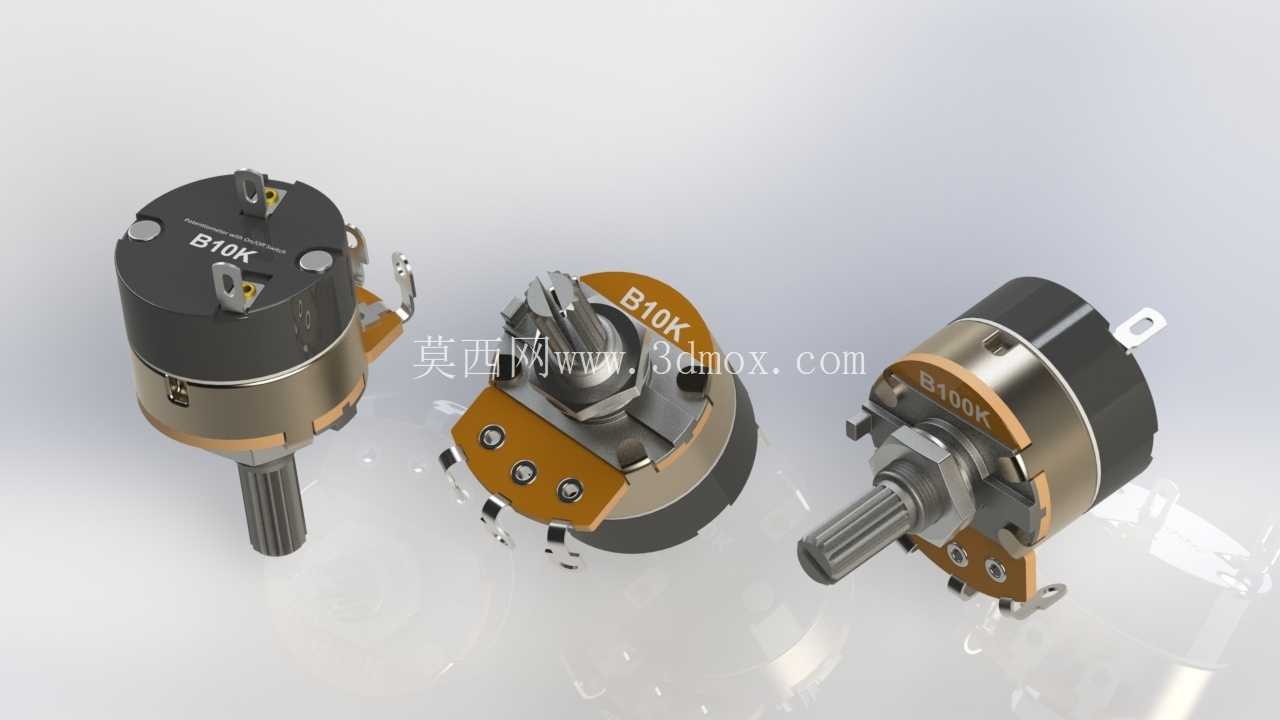

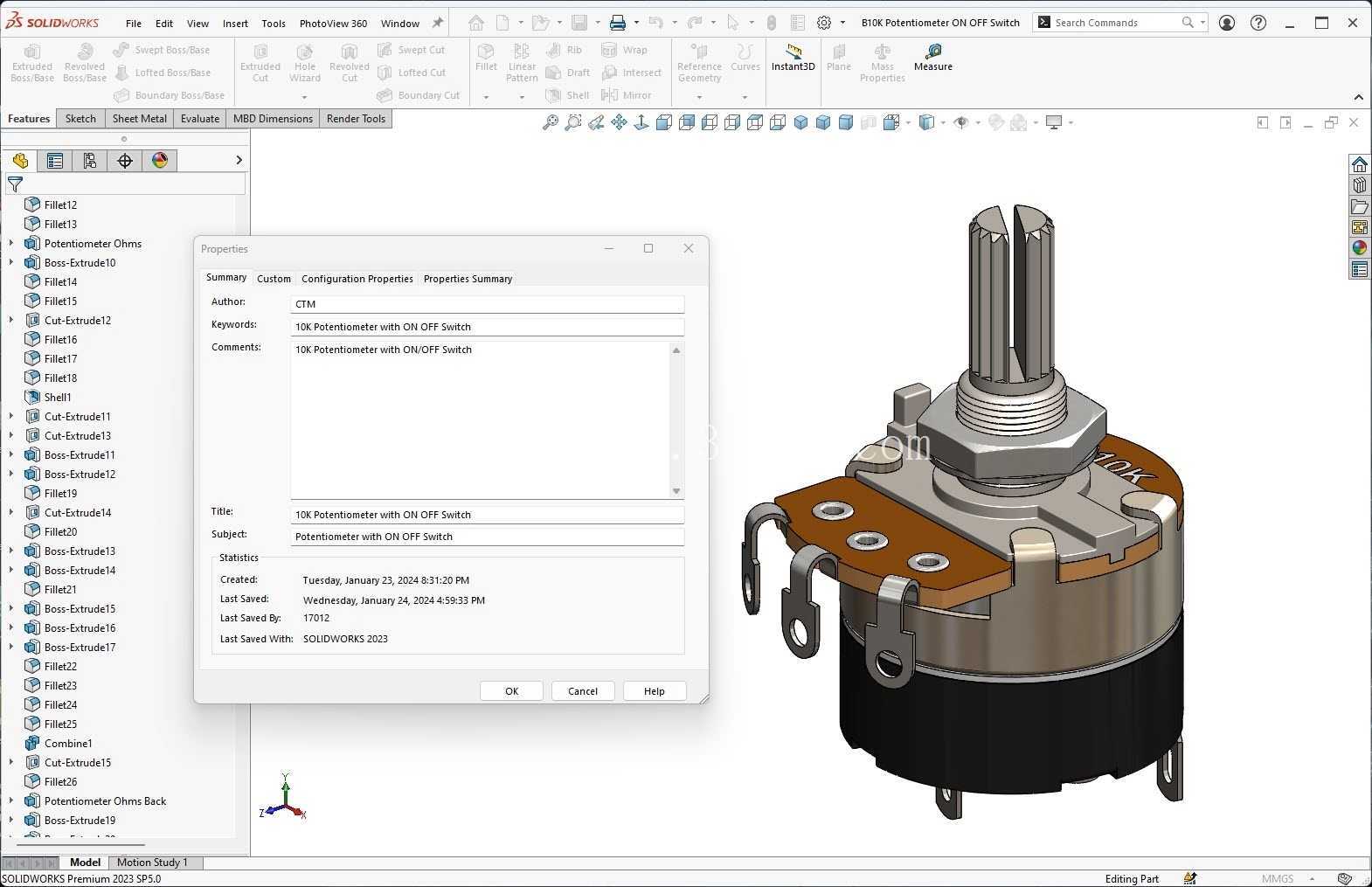

　　带开关电位器把旋转调节与通断功能合并在同一轴线上，常见于小型电源输入、亮度控制、音量控制和实验电源输出回路。其结构重点在于轴套、旋钮、开关壳体和引脚组之间的相对位置。开关动作通常由轴的按压或旋转位置实现，因此外壳高度比普通电位器更大，顶部需要预留旋钮行程。布置在面包板上时，不能仅按本体 footprint 占位，还应在上方留出手指操作区，避免旋钮被旁边的电解电容、接线柱或显示屏遮挡。

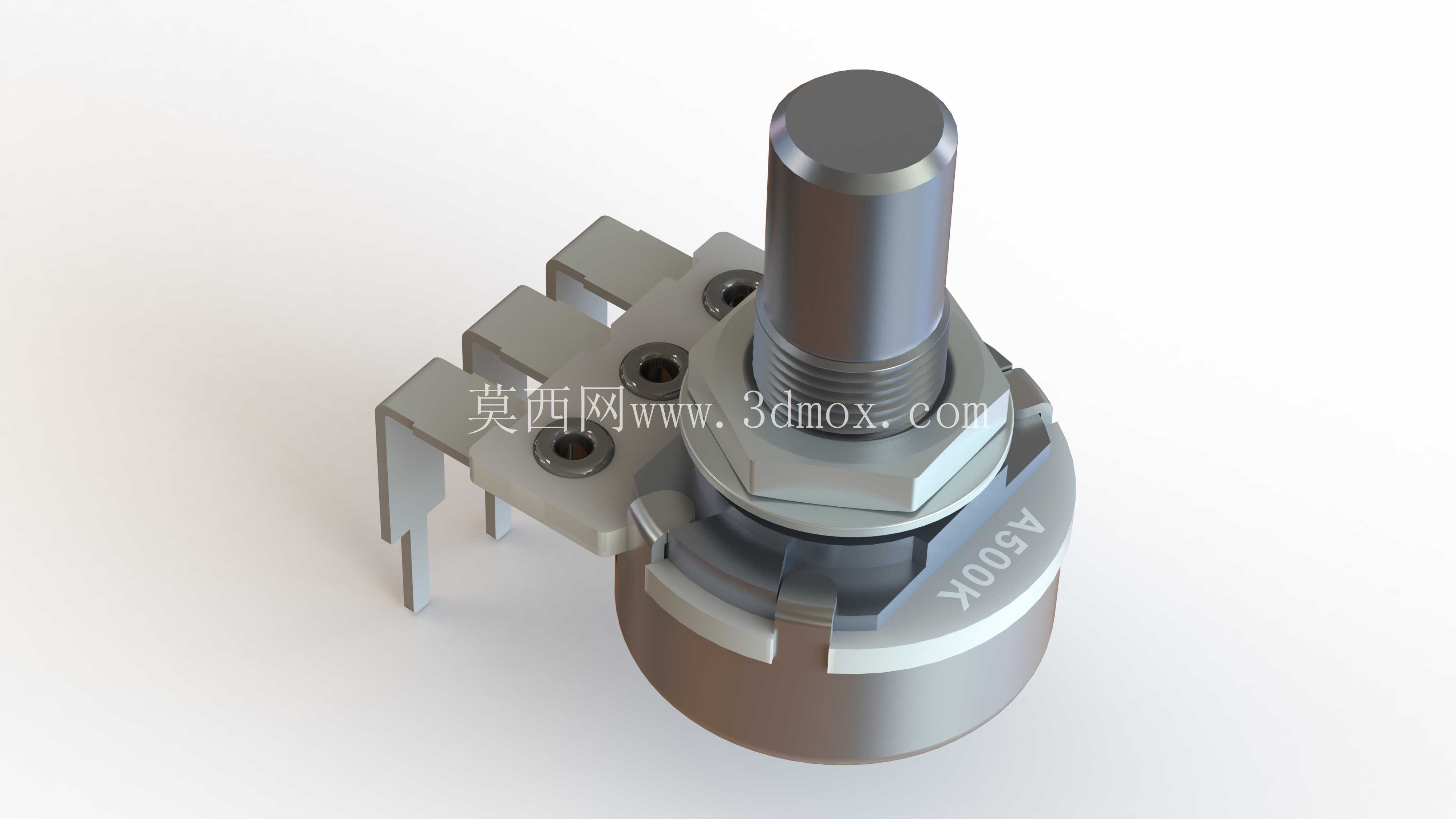

　　单圈碳膜电位器和塑封微调电阻则面向快速实验与低成本原型。单圈器件调节范围直观，适合教学演示；蓝色方形微调电阻体积小、规格统一，常在一排孔位中连续布置，用于多路放大电路的平衡调整。它们的引脚较细，三维模型中应体现引脚的实际出线方向和折弯趋势，尤其要注意引脚根部与塑料本体的过渡。面包板内部弹片对引脚角度较敏感，若模型中引脚过度偏斜，实际装配时会出现插入困难或接触不稳；若引脚过粗，又会给人以可直接承载大电流的误导。

　　从外形边界看，面包板类电位器的核心约束不是单一外形尺寸，而是2.54mm网格下的占位关系。三脚器件通常占用同一行或相邻行的若干孔位，引脚中心必须落在面包板孔轴线上；多引脚或带开关版本还要核对引脚之间是否跨越面包板中间隔离槽。元件本体宽度决定相邻孔位是否被遮挡，高度决定上方模块能否平放，旋钮直径决定手动操作时是否会碰到周边器件。对于需要渲染展示的结构，还应区分黑色塑料本体、蓝色密封外壳、金属轴套、镀锡引脚和白色刻度盘等材质，使装配效果更接近实物。

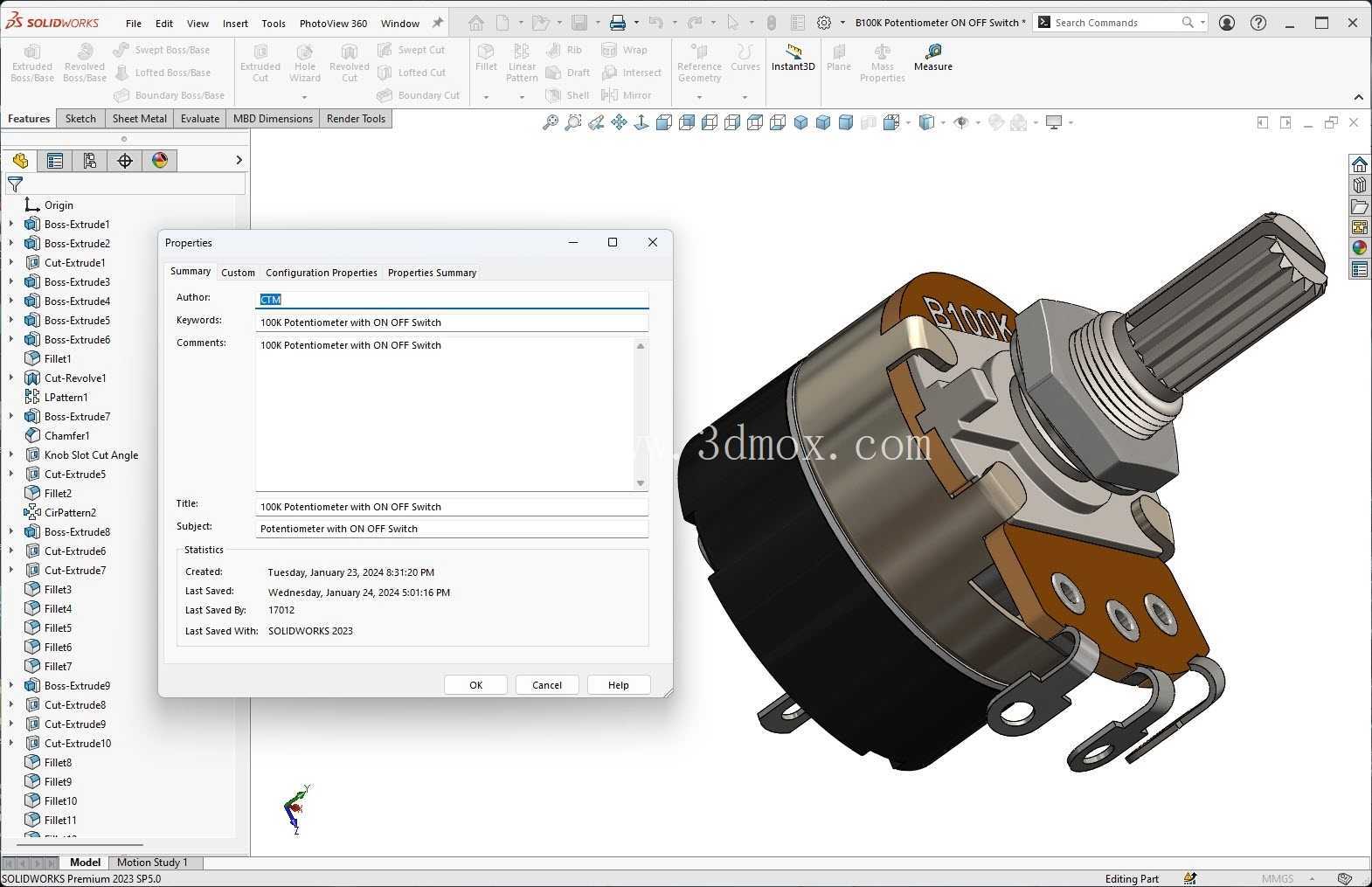

　　在电路原型开发中，电位器虽然属于小尺寸元件，却经常决定调试效率。合理的三维结构可以帮助设计人员在加工或采购前检查插拔方向、调节方式、工具空间和面板布局。把不同阻值、不同高度、不同操作形式的电位器统一纳入面包板元件库后，搭建实验平台时可直接按孔位拖放，既能减少二维原理图与实物装配之间的偏差，也能让教学演示、样机验证和控制板调试过程更加直观。
