面包板直插电容器多封装三维元件库

　　电子原型开发阶段，面包板承担着无焊接快速验证电路逻辑的核心作用，而电容作为电源退耦、信号滤波、定时振荡、耦合隔直环节里不可替代的无源元件，其三维形态如果在结构布局阶段缺失，很容易出现元件干涉、引脚跨距不符、高度挤占外壳空间等问题。这套元件集合覆盖了日常面包板实验里最常用的电容形态，从径向引线铝电解电容、多层陶瓷独石电容、涤纶薄膜电容、钽电解电容到可调微调电容，不同容值区间对应的封装尺寸差异都做了还原。

　　做结构评审时最先要核对的是引脚间距，面包板的插孔中心距为2.54mm标准网格，直插电容的两根引脚必须恰好落在相邻或间隔指定数目的插孔列上，引脚直径控制在0.5~0.8mm区间，既能顺利插入面包板的弹性接触簧片，又不会因为引脚过粗撑大插孔造成后续接触不良。不同系列电容的本体高度跨度很大，小型0805直插陶瓷电容本体高度不足5mm，而大容量高压铝电解电容的本体直径可以达到10mm以上、高度超过20mm，在堆叠排布时如果把高身电解电容放在板边靠近外壳侧壁的位置，后续装入注塑外壳时就会出现顶壳，建模时把每款电容的本体圆柱或方块轮廓、引脚伸出长度、引脚折弯余量都按实物比例还原，布局阶段就能直接测量元件顶端到外壳内壁的安全间隙，通常预留1~2mm的绝缘安全距离，避免组装时元件本体被挤压受力导致引脚脱焊。

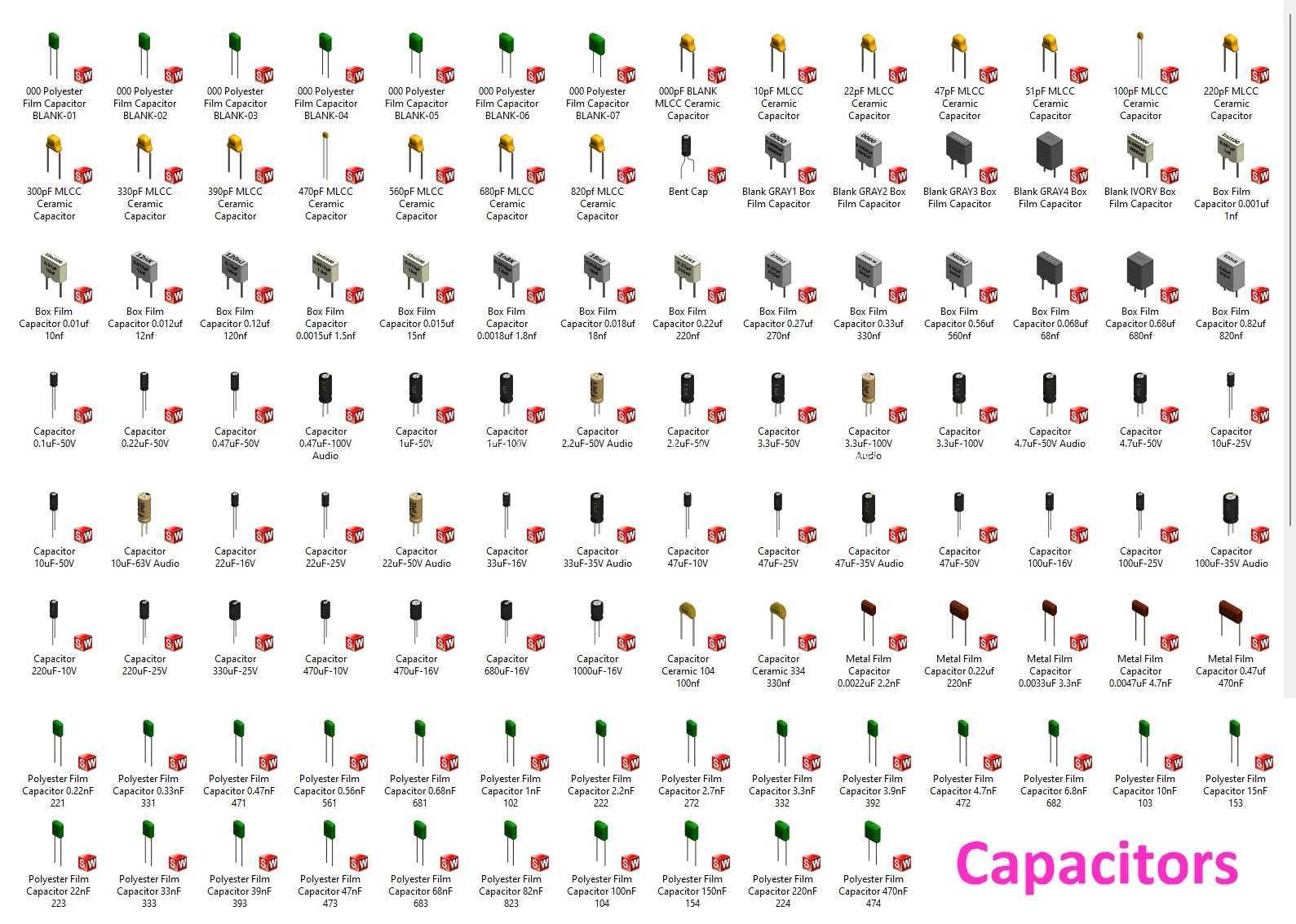

　　从功能特性上区分，不同封装电容的使用场景完全不同：铝电解电容具备极性标识，本体侧面的白色条纹对应负引脚，容量普遍在1μF到数千μF，多用于电源输入端口的大容量储能和低频纹波滤除，建模时特意还原了本体表面的极性色标和顶部的防爆压痕，装配时不会把极性方向装反；多层陶瓷独石电容无极性，本体多为黄色或黑色小方块，容量覆盖pF级到10μF级，高频特性优异，靠近芯片电源引脚布置做退耦时，要尽量缩短引脚走线长度，三维布局里可以直观看到电容和芯片插座的距离，避免走线过长引入寄生电感；涤纶薄膜电容通常为红色或绿色透明环氧树脂封装，容量稳定性好，多用于模拟信号耦合和定时电路；蓝色或橙色的钽电容本体为矩形塑封，极性标识清晰，体积比同容量铝电解更小，适合空间紧凑的原型板；可调电容顶部带有微调开槽，用螺丝刀旋转即可改变容量，多用于射频调谐电路，建模时还原了顶部的调节槽结构，手动调试时工具的操作空间也能在三维环境里提前校验。

　　设计这套元件库的思路是完全贴合面包板的网格坐标系，所有元件的插入原点都对齐引脚中心，调用时直接捕捉面包板插孔点位就能完成放置，不需要额外调整坐标。元件本体的倒角、表面丝印的容值标注、引脚的金属光泽都做了写实处理，在做整机装配可视化的时候，不同颜色、不同高度的电容排布一目了然，能够快速检查电路板上元件排布的疏密程度：电源区域集中布置大容量电解电容，芯片每个电源引脚旁边就近放置0.1μF陶瓷退耦电容，信号通路放置耦合电容，布局逻辑在三维视图里清晰可辨。

　　安装边界方面，所有直插电容的引脚长度统一保留8~10mm的有效插入长度，既可以完全插入面包板插孔实现可靠接触，又不会因为引脚过长穿过面包板底部触碰下方的桌面或金属底板造成短路。相邻电容之间预留至少一个插孔的间隔，方便手指插拔更换元件，也避免大容量电解电容的本体圆柱互相挤压。对于多块面包板拼接组成的大型原型电路，不同高度的电容按照从矮到高的顺序排布，高身元件避开接线跳线的走线路径，防止跳线跨过元件本体时被拱起造成接触松动。在教学演示场景里，这套三维元件可以直接用于电路装配工艺的虚拟讲解，新手能直观区分不同电容的外形差异、极性方向和安装位置，减少实际搭电路时的元件误用概率；在非标测控设备的原型验证阶段，结构工程师可以提前把所有电容的占位空间纳入整机内部布局评估，不用等实物采购回来才发现内部高度不足，大幅缩短从电路原理图到实物样机的迭代周期。
